Per-chip Measurements

ASIC 638

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 1.9050
pre 8.0 0.4077
post 4.0 2.6060
post 8.0 0.4085

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.5

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 1024 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 1024 1024 1024 0 1024 -1 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 -1 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 -1 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
lpGBT Phase Ch1 12 12 12 13 -1 -1 -1 -1 13 -1 12 12 12 12 12 12
lpGBT Phase Ch2 12 12 12 13 13 -1 -1 -1 13 -1 12 12 12 12 12 12
lpGBT Phase Ch3 12 12 12 13 -1 -1 -1 -1 -1 -1 12 12 12 12 12 12
lpGBT Phase Ch4 12 12 12 13 -1 -1 -1 -1 -1 -1 12 12 12 12 12 12
lpGBT Phase Ch5 12 12 12 13 13 13 13 13 13 13 12 12 12 12 12 12
lpGBT Phase Ch6 12 12 12 13 13 -1 -1 -1 13 -1 -1 12 12 12 12 12
lpGBT Phase Ch7 12 12 12 13 -1 -1 -1 -1 13 -1 -1 12 12 12 12 12
lpGBT Phase Ch8 12 12 12 13 13 13 13 13 13 13 -1 12 12 12 12 12

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
638 channel1 2944 10.328893 67.076087 67.336363 63.939935
638 channel2 2944 10.273798 68.665374 65.591294 63.608264
638 channel4 2944 10.544306 68.606367 68.375104 65.236720

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 4.72351 - - 2944 0.00383 0.08692 [0.1305, 0.20756, 0.63138, 0.29564, 0.25497] [10.61097, -26.22696, 4.49485, 8.05291, 1.41152] 24171.03430 -
channel6 52.43084 - - 2944 -0.00041 0.11757 [0.17808, 0.26216, 0.59809, 0.31673, 0.28908] [8.63295, -26.58231, 7.98786, 4.72283, 5.22083] 24346.32893 -
channel7 53.05764 - - 2944 0.20204 0.09181 [0.17808, 0.26216, 0.59809, 0.31673, 0.28908] [8.63295, -26.58231, 7.98786, 4.72283, 5.22083] 23912.07243 -
channel8 3.33878 - - 2944 -0.03841 0.04852 [0.1305, 0.20756, 0.63138, 0.29564, 0.25497] [10.61097, -26.22696, 4.49485, 8.05291, 1.41152] 23888.29035 -

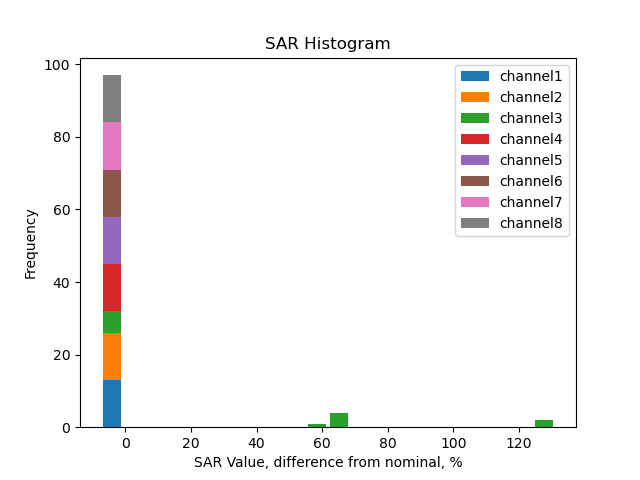

SAR calib vals

channel1 3310.0 1891.72 946.88 592.23 355.62 237.32 118.28 204.53 117.40 58.42 29.59 22.15 14.78 9.33 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.70 946.32 591.94 355.31 237.00 118.22 204.98 117.66 58.69 29.57 22.15 14.98 9.49 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1890.79 946.77 592.56 355.36 237.93 117.99 347.10 198.96 98.90 49.89 51.97 24.08 21.67 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.47 946.99 592.41 355.56 237.31 118.32 204.10 116.98 58.35 29.57 21.99 14.85 9.33 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.46 946.81 592.33 355.70 237.17 118.28 202.04 115.96 57.73 29.12 21.49 14.34 8.90 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.37 946.83 592.05 355.61 237.17 118.22 202.25 116.01 57.74 29.21 21.45 14.16 8.98 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.16 946.40 592.14 355.39 237.28 118.18 203.22 116.65 58.05 29.39 21.77 14.53 8.99 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.47 946.63 592.23 355.55 237.22 118.26 202.99 116.36 58.11 29.32 21.98 14.63 9.19 6.0 4.0 2.0 1.0 0.5 0.25

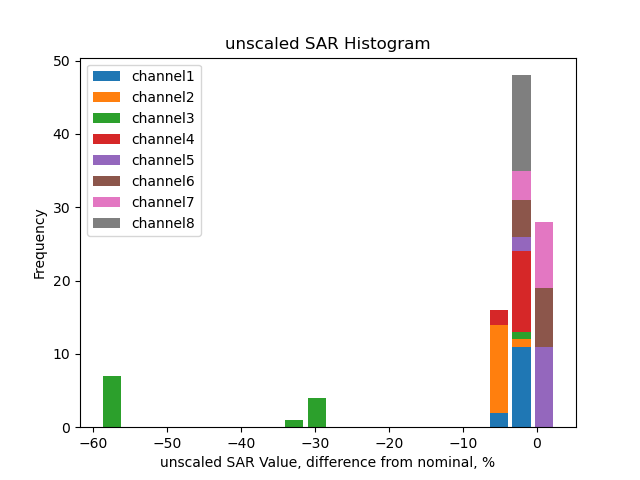

Unscaled SAR calib vals

channel1 3549.37 2028.52 1015.36 635.06 381.34 254.48 126.83 219.32 125.89 62.65 31.73 23.75 15.85 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3488.42 1993.67 997.33 623.85 374.46 249.78 124.59 216.03 124.00 61.85 31.16 23.34 15.79 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 1527.20 872.39 436.83 273.40 163.96 109.78 54.44 160.15 91.80 45.63 23.02 23.98 11.11 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3548.90 2027.99 1015.34 635.17 381.22 254.44 126.86 218.83 125.42 62.56 31.70 23.58 15.92 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3719.75 2125.61 1064.02 665.66 399.73 266.53 132.92 227.05 130.31 64.88 32.73 24.15 16.11 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3685.78 2106.10 1054.32 659.27 395.98 264.10 131.64 225.21 129.18 64.30 32.53 23.88 15.77 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3680.72 2102.97 1052.40 658.46 395.19 263.85 131.42 225.98 129.72 64.55 32.68 24.21 16.16 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3603.40 2059.13 1030.54 644.73 387.07 258.25 128.74 220.98 126.67 63.26 31.92 23.93 15.93 10.0 6.0 4.0 2.0 1.0 0.5 0.25

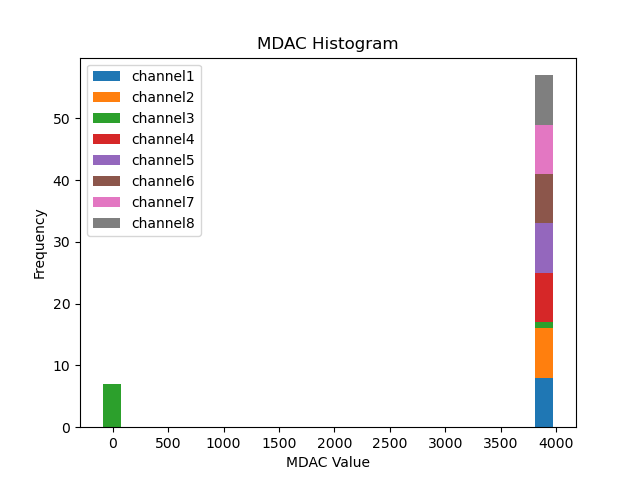

Mdac calib vals

channel1 4002.42 4004.31 4003.14 4003.00 4004.78 4002.91 4002.31 4002.04
channel2 3994.28 3996.41 3996.25 3995.46 3996.51 3996.48 3995.00 3993.98
channel3 4098.23 -2.79 -4.42 -1.99 10.51 -9.99 -3.71 0.10
channel4 4008.75 4011.07 4010.34 4009.66 4010.58 4009.88 4009.05 4008.23
channel5 3990.40 3992.00 3990.63 3990.94 3992.23 3990.73 3990.75 3989.27
channel6 4014.64 4016.13 4015.99 4015.76 4017.14 4014.79 4014.91 4013.11
channel7 3989.67 3992.36 3991.62 3991.64 3991.75 3989.24 3990.03 3989.10
channel8 3970.47 3972.55 3972.57 3971.86 3972.84 3970.92 3970.67 3969.26

Unscaled Mdac calib vals

channel1 -93.58 4004.31 4003.14 4003.00 4004.78 4002.91 4002.31 4002.04
channel2 -101.72 3996.41 3996.25 3995.46 3996.51 3996.48 3995.00 3993.98
channel3 2.23 -2.79 -4.42 -1.99 10.51 -9.99 -3.71 0.10
channel4 -87.25 4011.07 4010.34 4009.66 4010.58 4009.88 4009.05 4008.23
channel5 -105.60 3992.00 3990.63 3990.94 3992.23 3990.73 3990.75 3989.27
channel6 -81.36 4016.13 4015.99 4015.76 4017.14 4014.79 4014.91 4013.11
channel7 -106.33 3992.36 3991.62 3991.64 3991.75 3989.24 3990.03 3989.10
channel8 -125.53 3972.55 3972.57 3971.86 3972.84 3970.92 3970.67 3969.26

(click on a plot to zoom...)

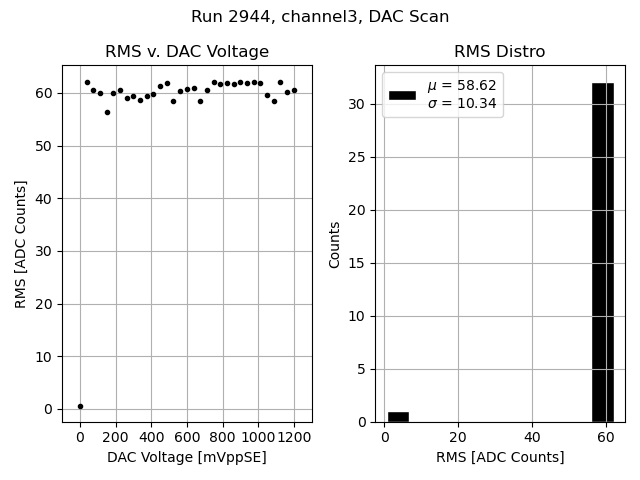

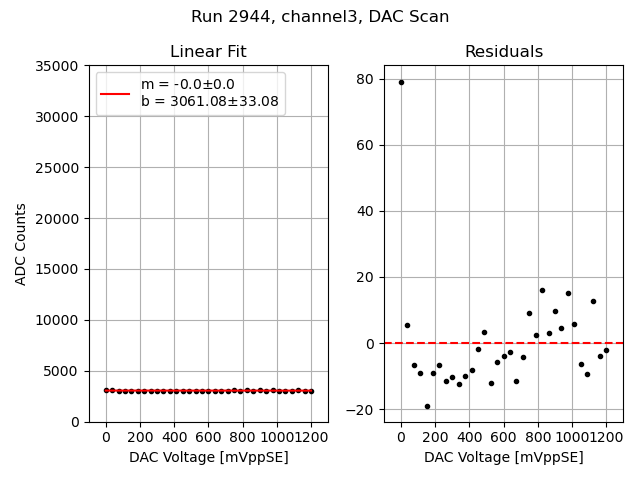

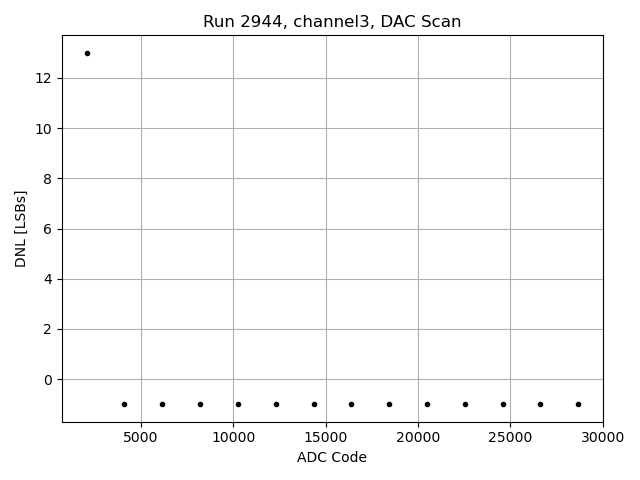

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

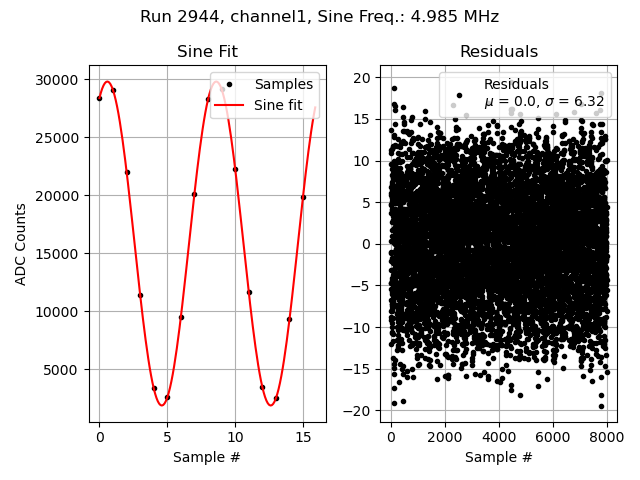

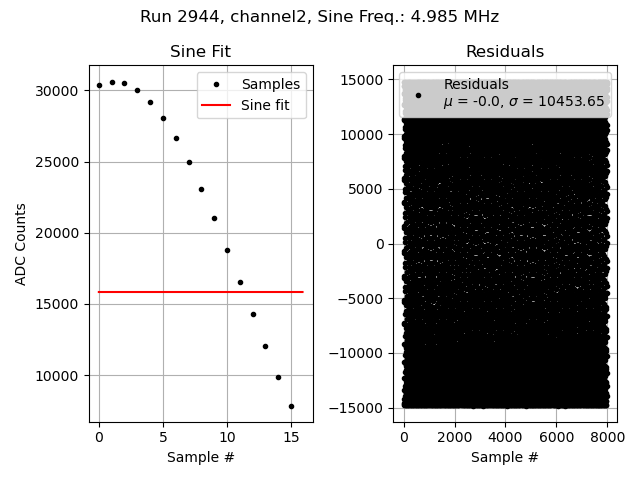

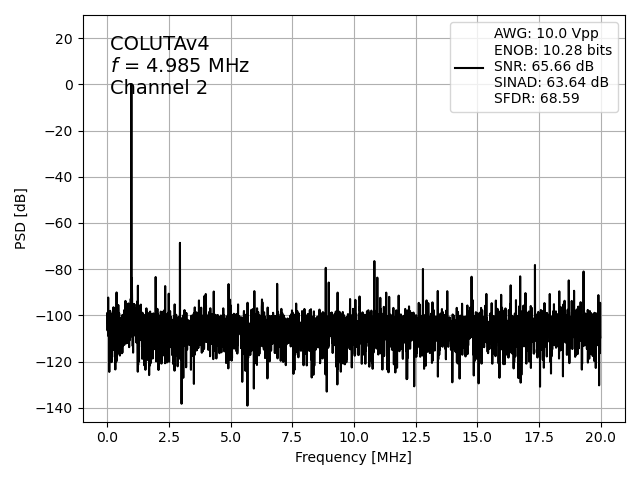

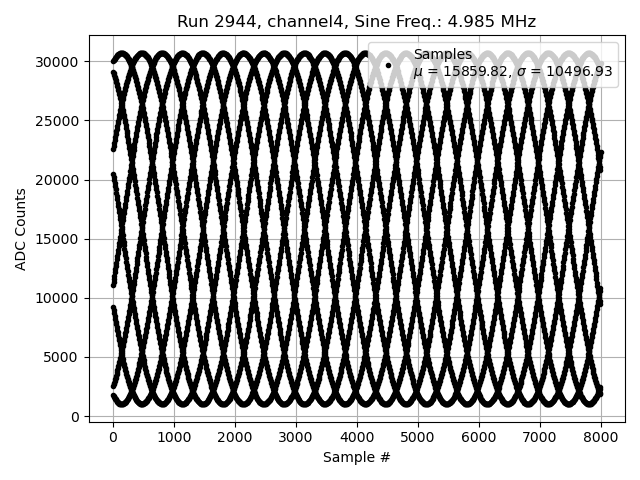

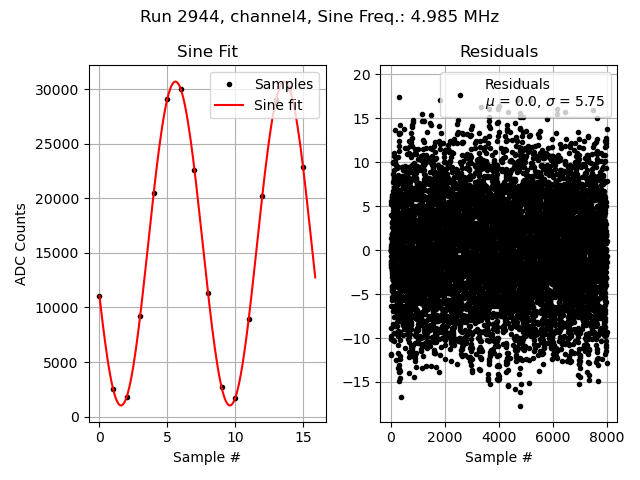

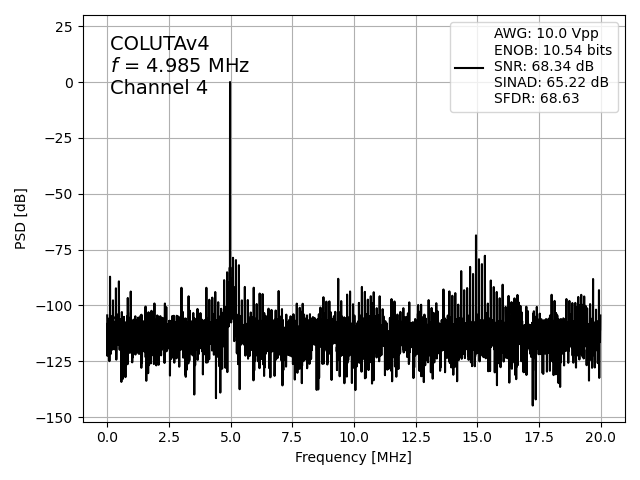

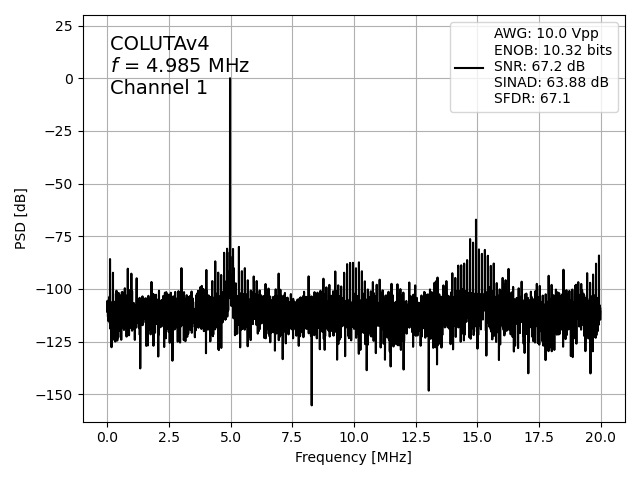

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

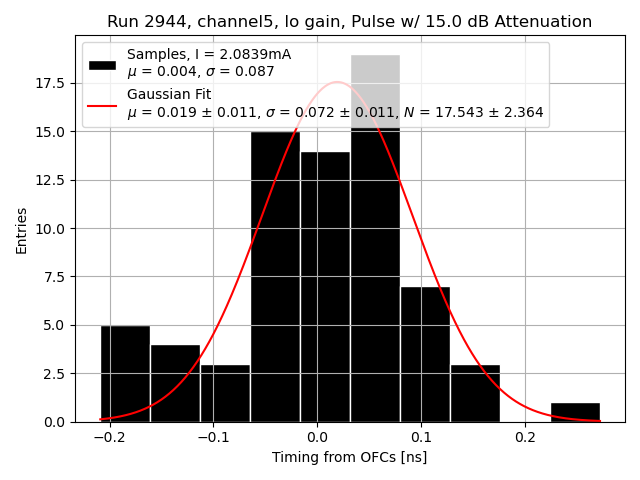

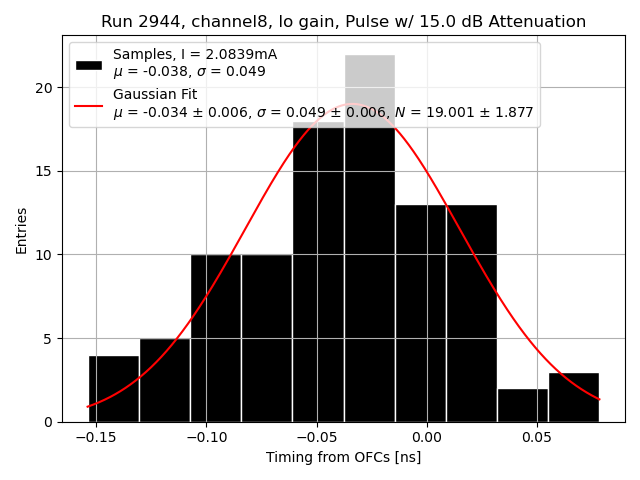

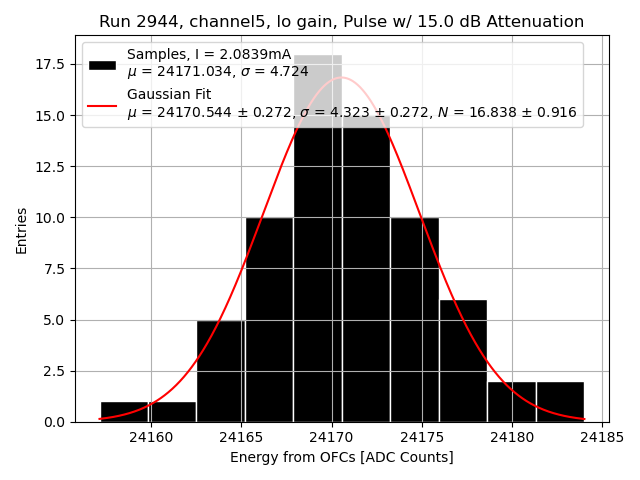

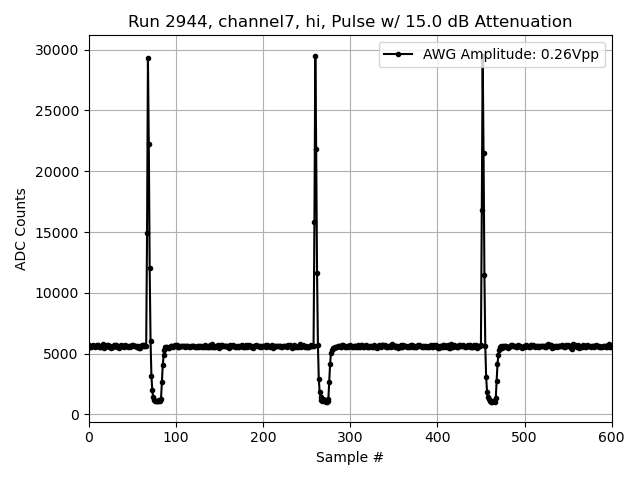

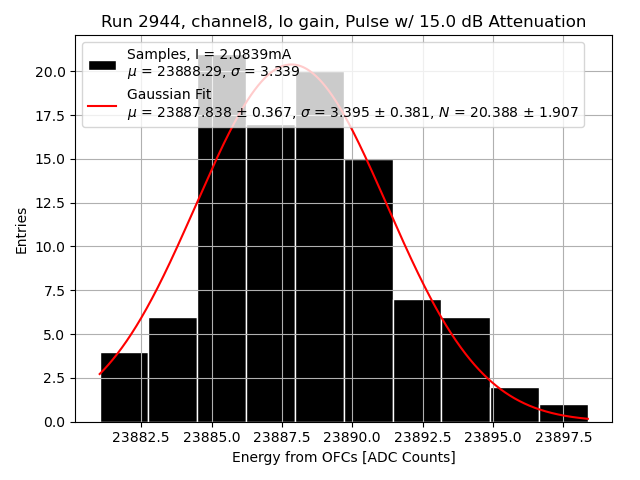

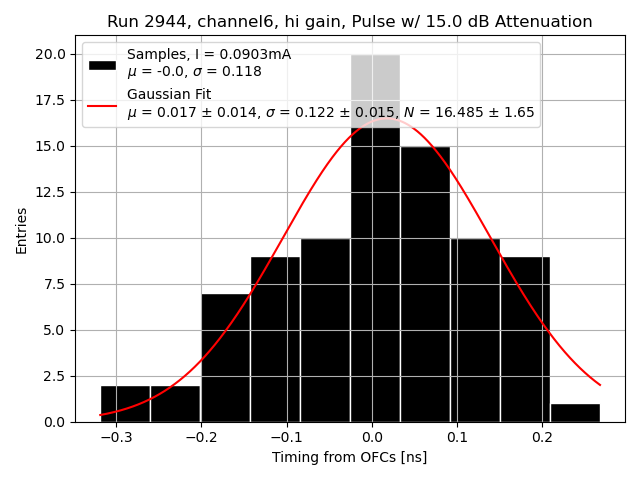

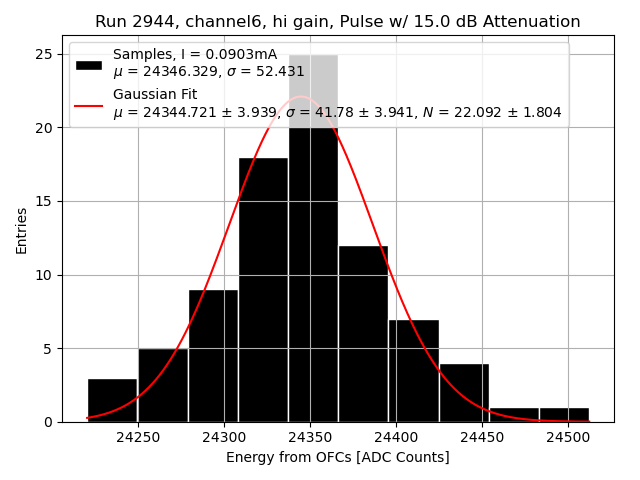

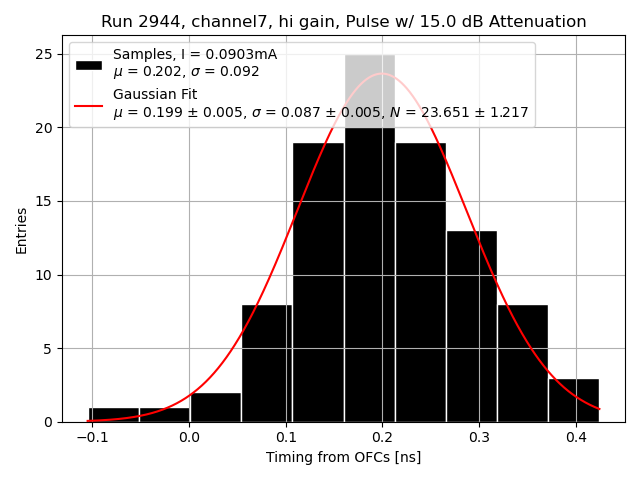

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
Channel 5
Channel 6
Channel 7
Channel 8
