Per-chip Measurements

ASIC 620

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.5510
pre 8.0 0.4059
post 4.0 2.5480
post 8.0 0.4065

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.5

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 1024 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 1024 1024 1024 0 1024 -1 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 -1 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 -1 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
lpGBT Phase Ch1 4 4 4 5 -1 -1 -1 -1 5 -1 4 4 4 4 4 4
lpGBT Phase Ch2 4 4 4 5 5 -1 -1 -1 5 -1 4 4 4 4 4 4
lpGBT Phase Ch3 4 4 4 5 -1 -1 -1 -1 -1 -1 4 4 4 4 4 4
lpGBT Phase Ch4 4 4 4 5 -1 -1 -1 -1 5 -1 4 4 4 4 4 4
lpGBT Phase Ch5 4 4 4 5 5 5 5 5 5 5 4 4 4 4 4 4
lpGBT Phase Ch6 4 4 4 5 5 -1 -1 -1 5 -1 -1 4 4 4 4 4
lpGBT Phase Ch7 4 4 4 5 -1 -1 -1 -1 5 -1 -1 4 4 4 4 4
lpGBT Phase Ch8 4 4 4 5 5 5 5 5 5 5 -1 4 4 4 4 4

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
620 channel1 2946 9.966671 65.718328 64.920505 61.759360
620 channel2 2946 10.454032 79.588011 64.978012 64.693273
620 channel4 2946 10.681305 72.849022 67.408631 66.061458

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 5.28662 - - 2946 -0.00378 0.03190 [0.13826, 0.21984, 0.63334, 0.27942, 0.26974] [11.04582, -26.46534, 6.39821, 6.69098, 1.85239] 24658.68850 -
channel6 49.56308 - - 2946 0.00003 0.08635 [0.1707, 0.27098, 0.58824, 0.32693, 0.28446] [8.405, -26.43281, 7.22417, 6.01095, 4.44205] 24686.22750 -
channel7 49.80632 - - 2946 0.21615 0.07937 [0.1707, 0.27098, 0.58824, 0.32693, 0.28446] [8.405, -26.43281, 7.22417, 6.01095, 4.44205] 24313.67158 -
channel8 3.95934 - - 2946 -0.06208 0.03307 [0.13826, 0.21984, 0.63334, 0.27942, 0.26974] [11.04582, -26.46534, 6.39821, 6.69098, 1.85239] 24343.28289 -

SAR calib vals

channel1 3310.0 1891.18 946.43 591.94 355.41 237.36 118.24 203.32 116.86 58.28 29.38 22.11 15.03 9.51 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.17 946.61 592.08 355.48 237.23 118.23 203.90 117.18 58.38 29.46 21.89 14.70 9.25 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.25 946.85 592.30 355.59 237.37 118.36 204.02 117.08 58.31 29.41 21.93 14.64 9.18 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.79 946.72 592.20 355.42 237.31 118.23 203.67 116.98 58.23 29.44 21.83 14.52 8.98 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.51 946.67 592.17 355.55 237.36 118.29 202.65 116.40 58.06 29.28 21.98 14.82 9.21 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1890.76 946.40 592.07 355.46 237.22 118.26 202.63 116.20 57.89 29.22 21.64 14.42 9.08 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.69 946.53 591.91 355.51 237.22 118.30 204.09 117.19 58.37 29.46 21.94 14.67 9.18 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.58 946.78 592.23 355.55 237.08 118.25 203.52 116.85 58.24 29.50 21.67 14.46 8.97 6.0 4.0 2.0 1.0 0.5 0.25

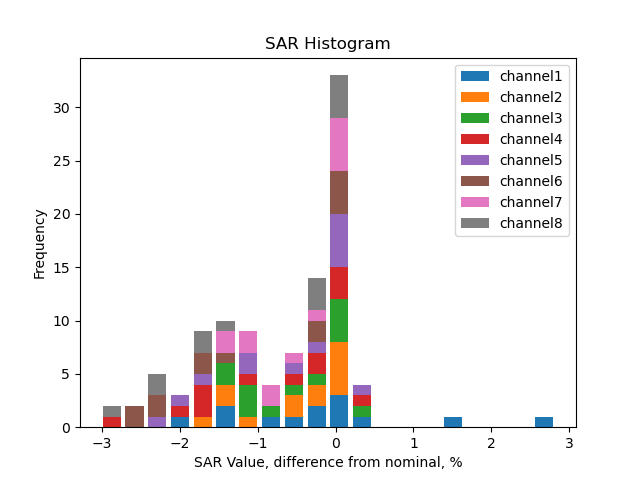

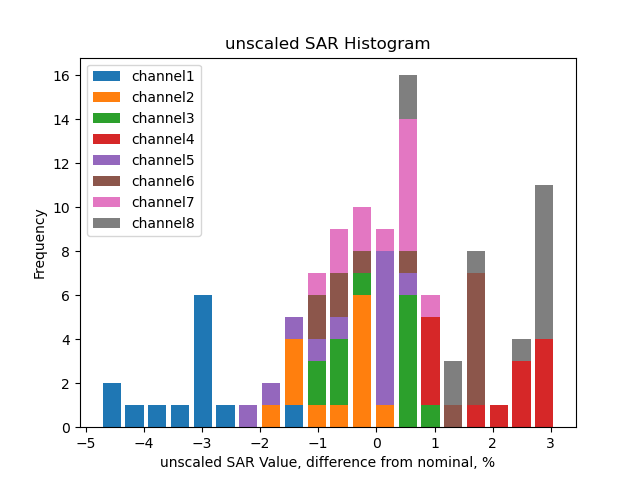

Unscaled SAR calib vals

channel1 3480.64 1988.68 995.22 622.46 373.73 249.60 124.34 213.80 122.88 61.28 30.89 23.25 15.80 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3577.69 2044.12 1023.16 639.96 384.23 256.42 127.79 220.39 126.66 63.10 31.84 23.66 15.89 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3605.45 2060.06 1031.37 645.17 387.33 258.56 128.93 222.23 127.53 63.51 32.04 23.89 15.95 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3685.45 2106.37 1054.11 659.37 395.73 264.23 131.64 226.77 130.25 64.83 32.78 24.31 16.17 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3592.22 2052.79 1027.39 642.66 385.87 257.60 128.38 219.93 126.32 63.01 31.78 23.85 16.08 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3646.23 2082.82 1042.53 652.21 391.57 261.32 130.27 223.21 128.00 63.77 32.19 23.84 15.88 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3606.75 2061.29 1031.39 644.98 387.38 258.49 128.91 222.39 127.70 63.60 32.10 23.91 15.99 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3691.37 2109.52 1055.87 660.47 396.52 264.40 131.88 226.97 130.31 64.95 32.90 24.17 16.13 10.0 6.0 4.0 2.0 1.0 0.5 0.25

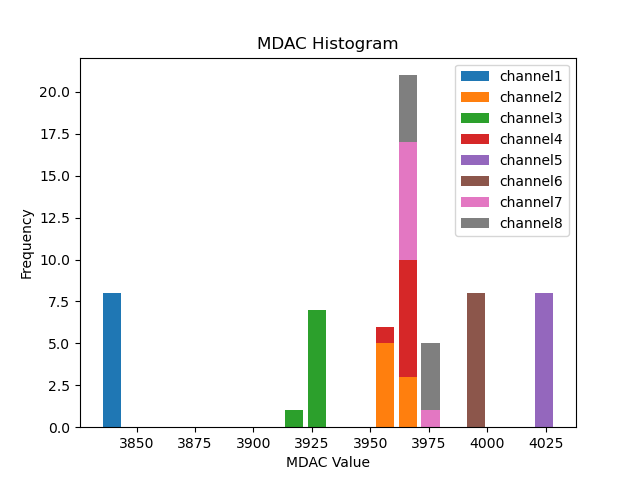

Mdac calib vals

channel1 3839.36 3840.02 3841.55 3844.62 3848.32 3847.95 3848.69 3848.72
channel2 3962.42 3964.36 3963.36 3965.30 3967.56 3966.16 3966.23 3965.84
channel3 3926.25 3929.29 3928.39 3928.65 3930.31 3930.05 3931.88 3931.47
channel4 3965.10 3967.04 3966.84 3967.92 3970.89 3969.29 3969.19 3969.64
channel5 4030.06 4031.61 4032.04 4032.43 4034.20 4032.81 4032.41 4031.10
channel6 3998.45 4000.96 4001.44 4000.66 4001.99 4000.50 4000.75 3999.80
channel7 3972.46 3973.93 3974.93 3975.28 3976.54 3975.18 3975.00 3973.51
channel8 3974.03 3975.76 3976.44 3975.81 3976.82 3975.16 3975.07 3973.56

Unscaled Mdac calib vals

channel1 -256.64 3840.02 3841.55 3844.62 3848.32 3847.95 3848.69 3848.72
channel2 -133.58 3964.36 3963.36 3965.30 3967.56 3966.16 3966.23 3965.84
channel3 -169.75 3929.29 3928.39 3928.65 3930.31 3930.05 3931.88 3931.47
channel4 -130.90 3967.04 3966.84 3967.92 3970.89 3969.29 3969.19 3969.64
channel5 -65.94 4031.61 4032.04 4032.43 4034.20 4032.81 4032.41 4031.10
channel6 -97.55 4000.96 4001.44 4000.66 4001.99 4000.50 4000.75 3999.80
channel7 -123.54 3973.93 3974.93 3975.28 3976.54 3975.18 3975.00 3973.51
channel8 -121.97 3975.76 3976.44 3975.81 3976.82 3975.16 3975.07 3973.56

(click on a plot to zoom...)

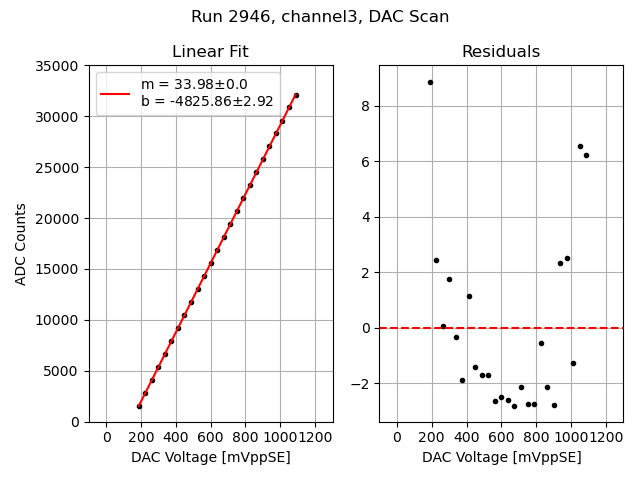

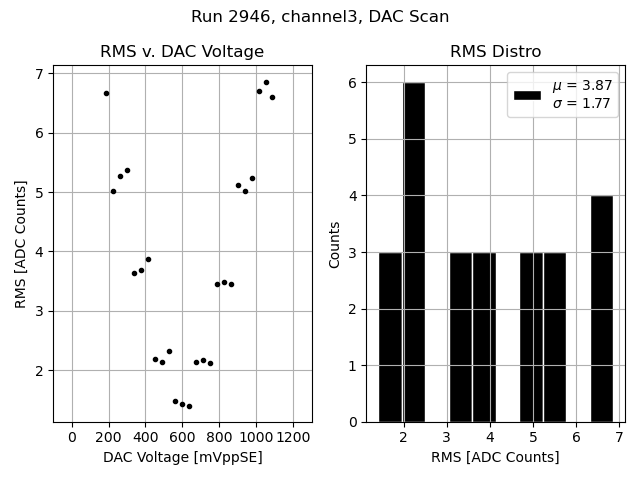

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL

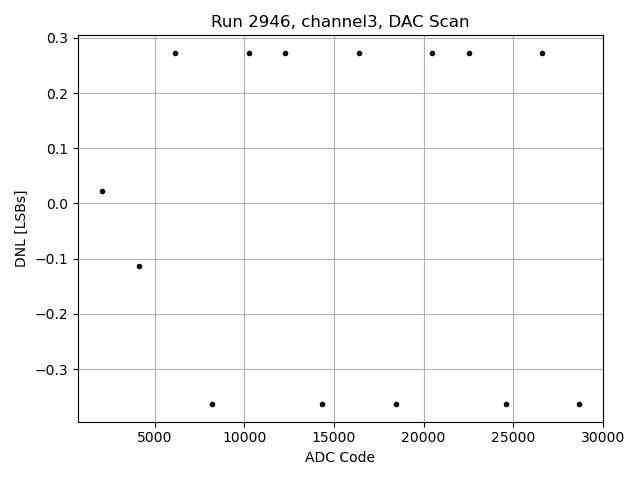

Channel 3
Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted

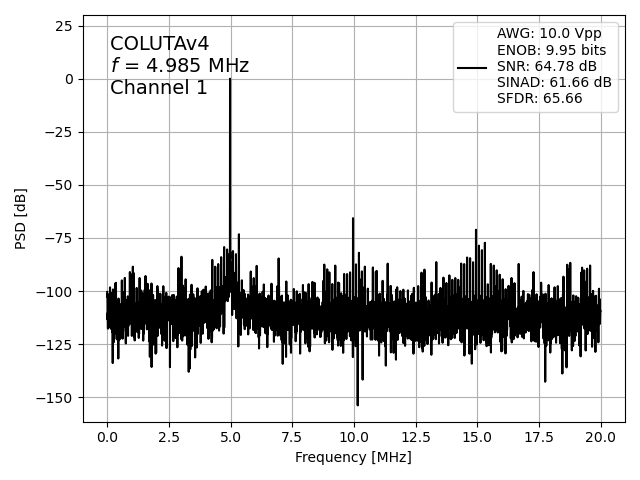

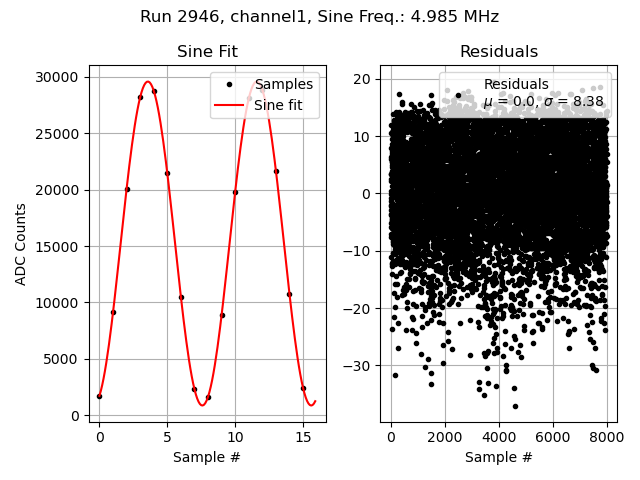

Channel 1

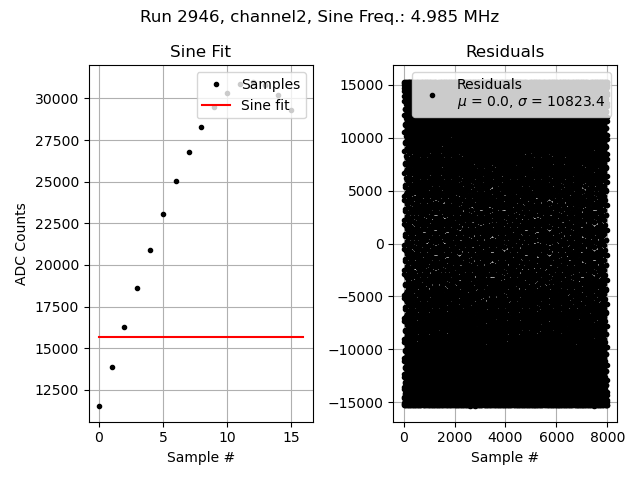

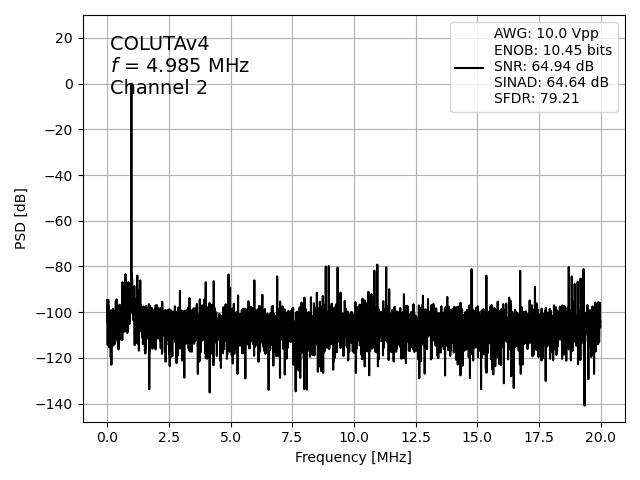

Channel 2

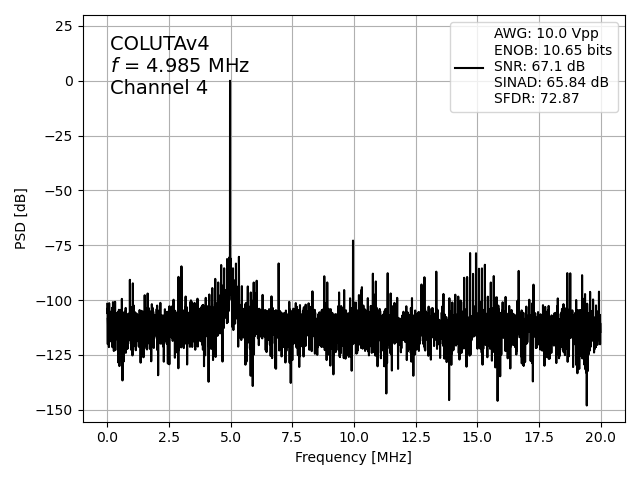

Channel 4

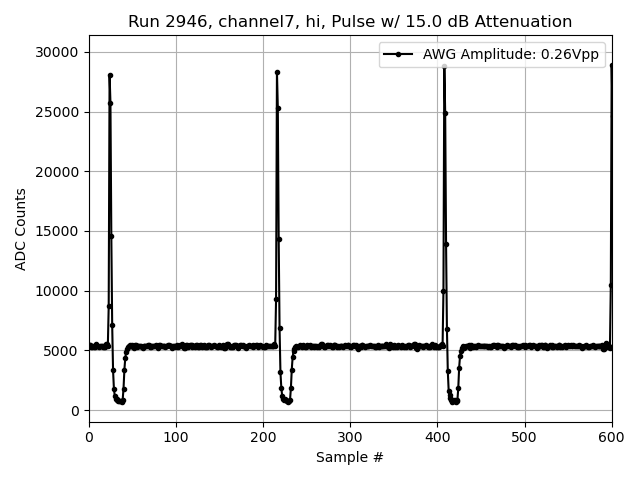

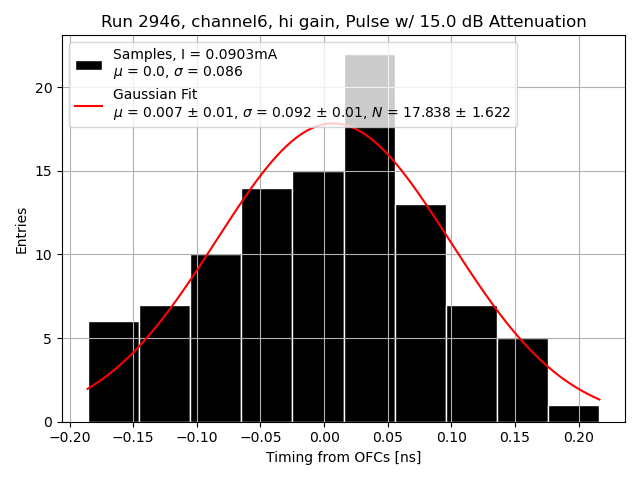

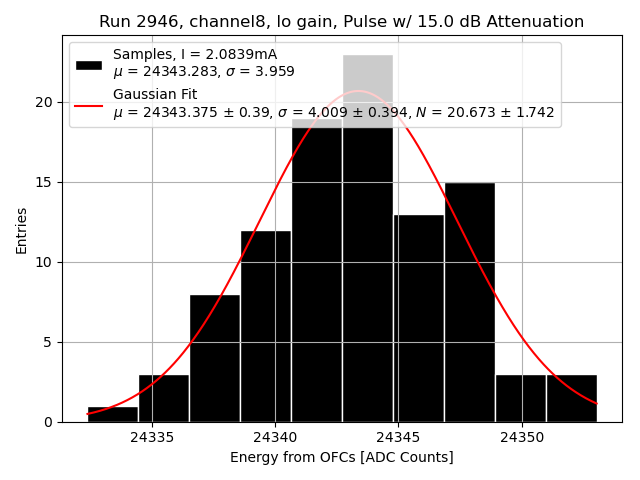

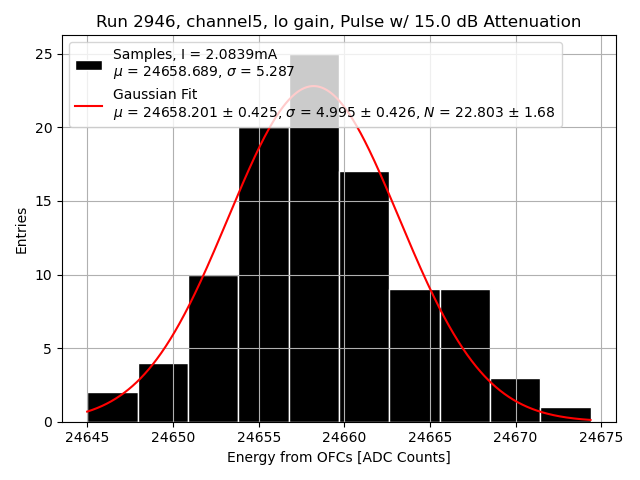

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
Channel 5
Channel 6

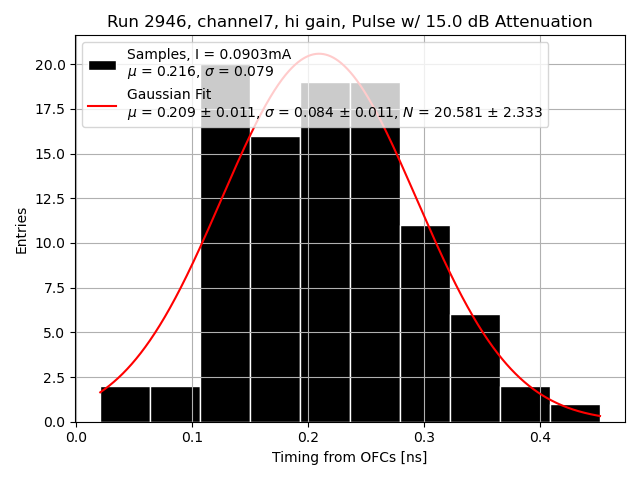

Channel 7

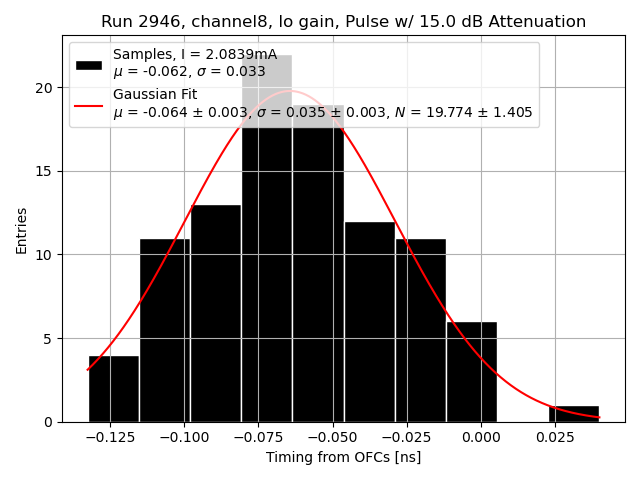

Channel 8
