Per-chip Measurements

ASIC 587

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.3560
pre 8.0 0.4051
post 4.0 2.6600
post 8.0 0.4066

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.4375

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 0 0 0 0 0 1024 -1 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
lpGBT Phase Ch1 6 6 6 7 7 -1 -1 -1 7 -1 6 6 6 6 6 6
lpGBT Phase Ch2 6 6 6 7 7 7 7 7 7 7 -1 6 6 6 6 6
lpGBT Phase Ch3 6 6 6 7 7 -1 -1 -1 7 -1 -1 6 6 6 6 6
lpGBT Phase Ch4 6 6 6 7 7 -1 -1 -1 7 -1 -1 6 6 6 6 6
lpGBT Phase Ch5 6 6 6 7 7 7 7 7 7 7 7 6 6 6 6 6
lpGBT Phase Ch6 6 6 6 7 7 7 7 7 7 7 -1 6 6 6 6 6
lpGBT Phase Ch7 6 6 6 7 7 -1 -1 -1 7 -1 -1 -1 6 6 6 6
lpGBT Phase Ch8 6 6 6 7 7 7 7 7 7 7 7 -1 6 6 6 6

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
587 channel1 2953 11.814654 84.101544 73.509193 72.884218
587 channel2 2953 10.907965 81.646159 67.729233 67.425951
587 channel4 2953 11.765054 82.821966 73.369877 72.585626

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 4.87052 - - 2953 -0.00169 0.04529 [0.11847, 0.23283, 0.60809, 0.31752, 0.24734] [8.98405, -25.74145, 5.32065, 7.48838, 3.01042] 24212.57750 -
channel6 49.77223 - - 2953 0.17101 0.34295 [0.17321, 0.25003, 0.61308, 0.303, 0.29045] [8.70844, -26.56046, 8.07158, 3.76782, 5.33179] 23967.46981 -
channel7 46.75826 - - 2953 -0.31324 0.11808 [0.17321, 0.25003, 0.61308, 0.303, 0.29045] [8.70844, -26.56046, 8.07158, 3.76782, 5.33179] 23934.14862 -
channel8 4.30130 - - 2953 0.03597 0.07498 [0.11847, 0.23283, 0.60809, 0.31752, 0.24734] [8.98405, -25.74145, 5.32065, 7.48838, 3.01042] 23822.75476 -

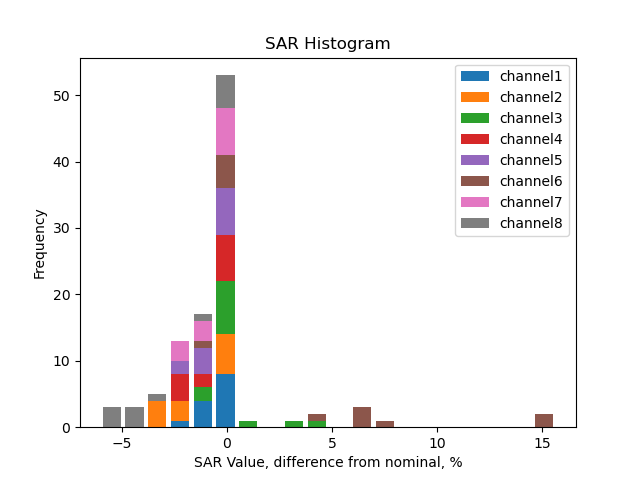

SAR calib vals

channel1 3310.0 1891.11 946.50 592.14 355.23 237.09 118.30 204.76 117.56 58.56 29.63 22.29 14.65 9.08 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1890.31 946.44 591.80 355.46 237.31 118.18 201.85 115.77 57.72 29.08 21.78 14.44 9.03 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.70 946.65 591.91 355.24 237.03 118.28 205.56 118.30 58.88 29.65 22.48 15.32 9.69 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1890.71 946.48 592.02 355.13 237.35 118.27 203.20 116.42 58.09 29.25 21.84 14.65 9.26 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1890.87 946.56 591.89 355.46 237.33 118.19 204.46 117.49 58.53 29.65 22.07 14.62 9.04 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.11 946.61 592.37 355.64 237.27 118.08 221.12 126.84 63.21 31.81 25.56 15.49 10.73 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.18 946.28 591.94 355.41 237.17 118.10 203.36 116.74 58.17 29.37 22.05 14.83 9.28 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.10 946.45 592.00 355.47 237.24 118.11 199.59 114.45 57.03 28.53 21.03 14.01 8.73 6.0 4.0 2.0 1.0 0.5 0.25

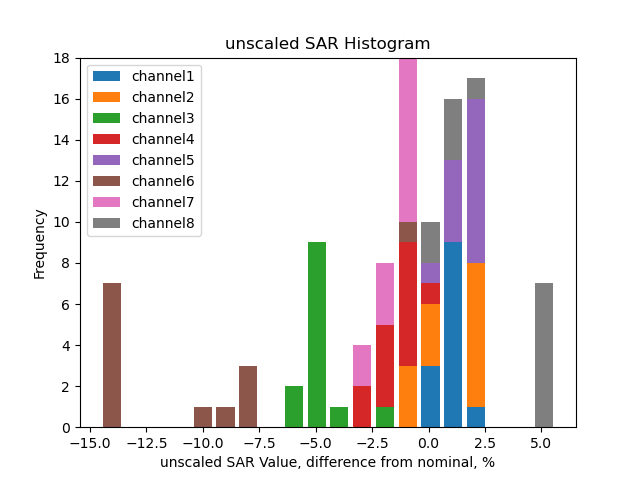

Unscaled SAR calib vals

channel1 3645.74 2082.93 1042.51 652.20 391.26 261.14 130.30 225.53 129.48 64.50 32.63 24.55 16.14 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3667.09 2094.24 1048.54 655.65 393.81 262.91 130.93 223.63 128.26 63.95 32.22 24.13 16.00 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3415.15 1951.79 976.72 610.71 366.53 244.56 122.04 212.09 122.06 60.75 30.59 23.19 15.81 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3573.97 2041.49 1021.96 639.23 383.45 256.28 127.70 219.40 125.70 62.72 31.58 23.58 15.82 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3663.28 2092.69 1047.59 655.06 393.40 262.66 130.80 226.28 130.03 64.78 32.82 24.43 16.18 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3084.33 1762.18 882.07 551.98 331.39 221.09 110.03 206.04 118.19 58.90 29.64 23.82 14.43 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3568.43 2038.84 1020.16 638.16 383.16 255.69 127.32 219.24 125.85 62.71 31.66 23.77 15.99 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3790.90 2165.85 1083.96 678.01 407.11 271.71 135.27 228.59 131.08 65.31 32.67 24.08 16.05 10.0 6.0 4.0 2.0 1.0 0.5 0.25

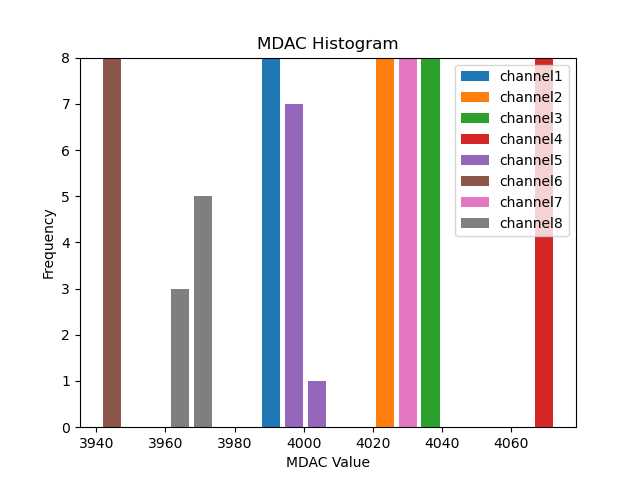

Mdac calib vals

channel1 3993.72 3995.50 3995.97 3994.78 3996.90 3994.69 3995.08 3993.04
channel2 4023.91 4025.74 4026.26 4026.74 4027.39 4025.87 4026.10 4024.06
channel3 4037.14 4039.86 4039.32 4039.39 4041.53 4039.30 4039.21 4037.48
channel4 4072.69 4074.56 4074.50 4074.60 4076.34 4074.53 4074.82 4072.65
channel5 4001.27 4002.20 4002.66 4002.34 4004.33 4003.76 4002.37 4000.32
channel6 3949.68 3946.87 3945.99 3947.75 3947.38 3945.60 3945.90 3944.41
channel7 4030.68 4033.01 4032.39 4032.05 4033.15 4031.24 4032.04 4030.79
channel8 3969.10 3971.96 3971.66 3971.36 3974.17 3971.07 3970.10 3968.50

Unscaled Mdac calib vals

channel1 -102.28 3995.50 3995.97 3994.78 3996.90 3994.69 3995.08 3993.04
channel2 -72.09 4025.74 4026.26 4026.74 4027.39 4025.87 4026.10 4024.06
channel3 -58.86 4039.86 4039.32 4039.39 4041.53 4039.30 4039.21 4037.48
channel4 -23.31 4074.56 4074.50 4074.60 4076.34 4074.53 4074.82 4072.65
channel5 -94.73 4002.20 4002.66 4002.34 4004.33 4003.76 4002.37 4000.32
channel6 -146.32 3946.87 3945.99 3947.75 3947.38 3945.60 3945.90 3944.41
channel7 -65.32 4033.01 4032.39 4032.05 4033.15 4031.24 4032.04 4030.79
channel8 -126.90 3971.96 3971.66 3971.36 3974.17 3971.07 3970.10 3968.50

(click on a plot to zoom...)

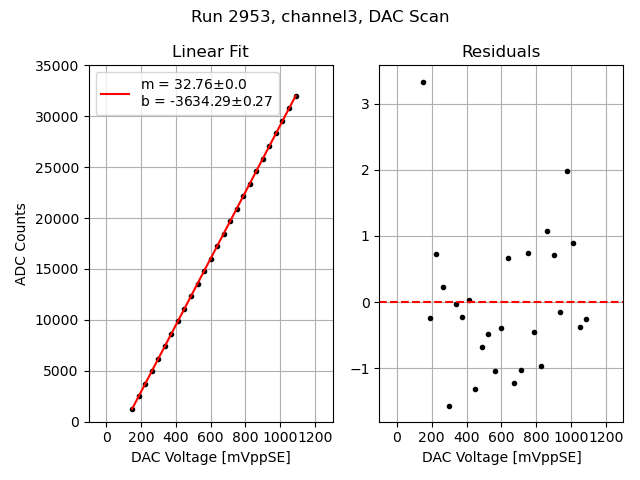

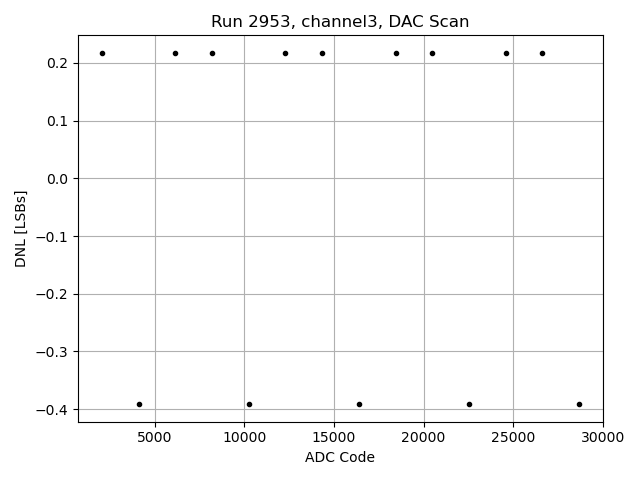

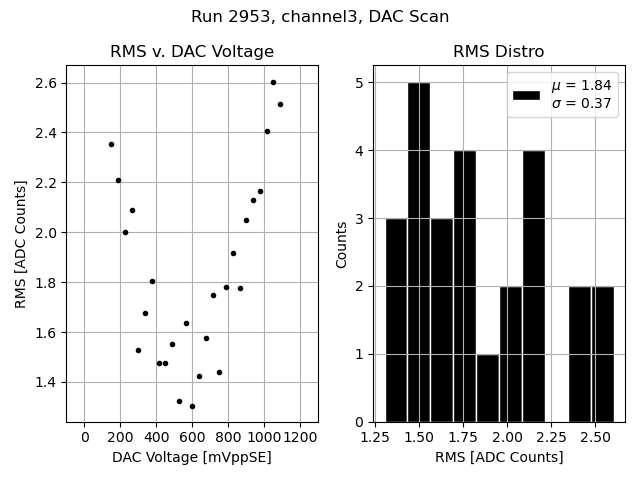

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

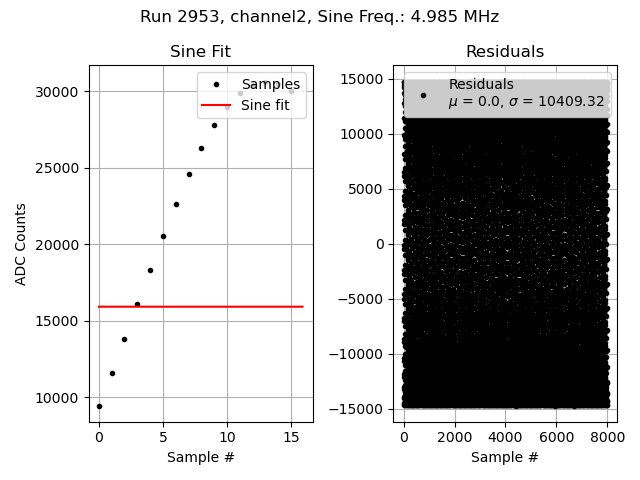

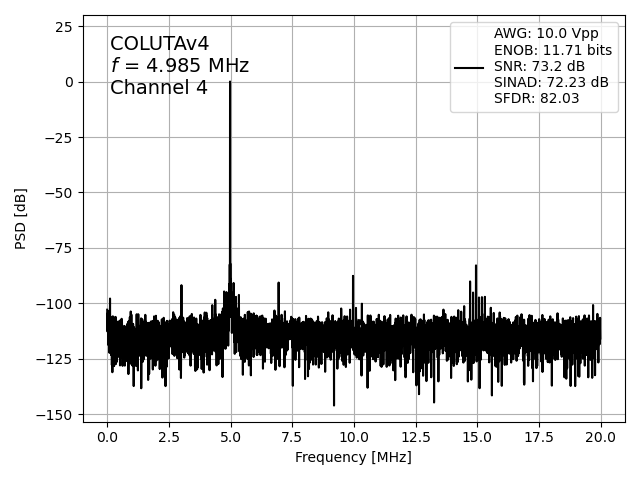

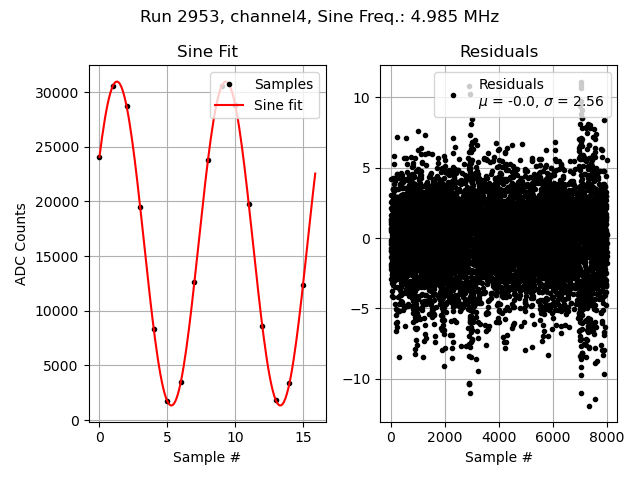

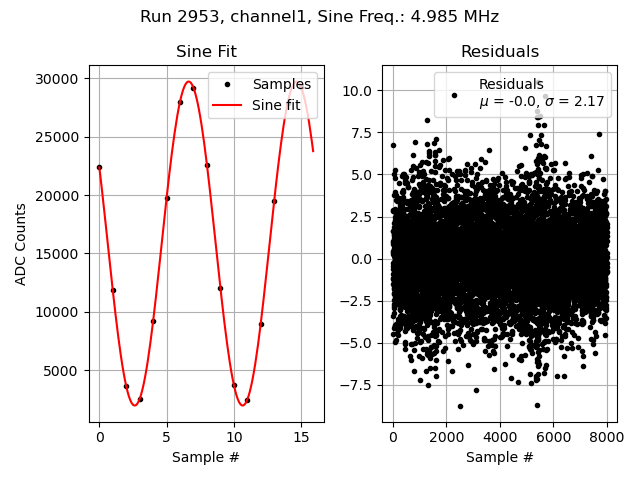

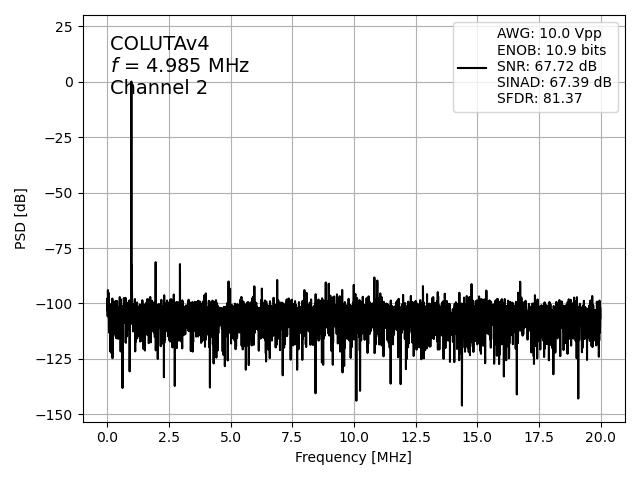

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

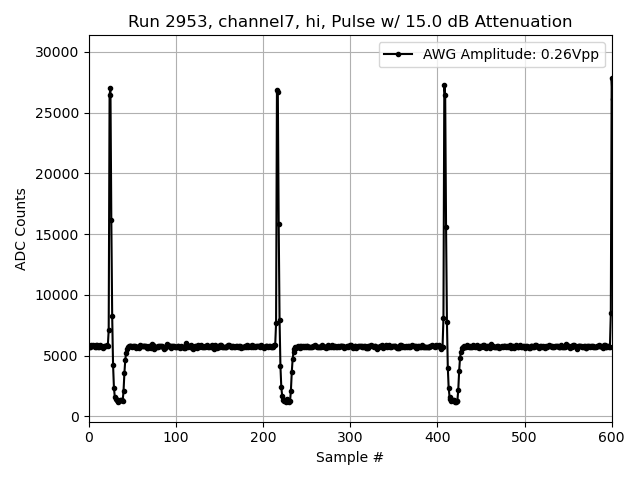

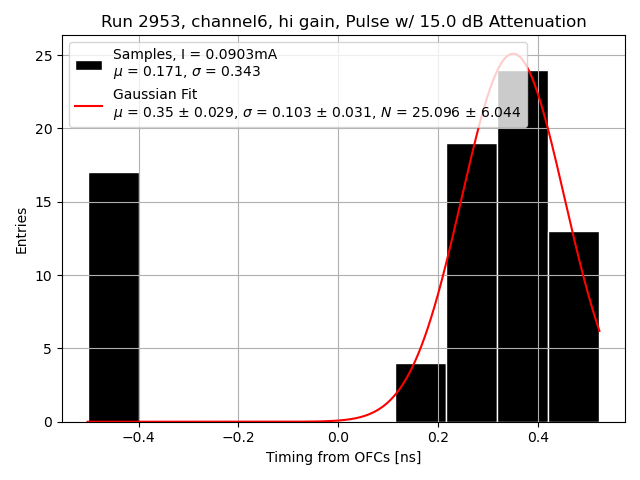

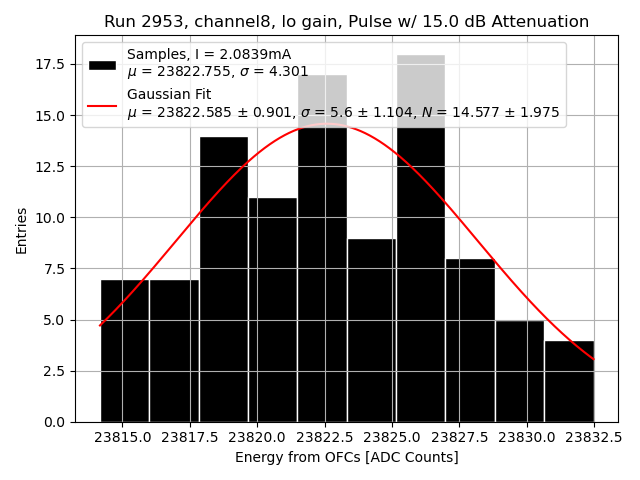

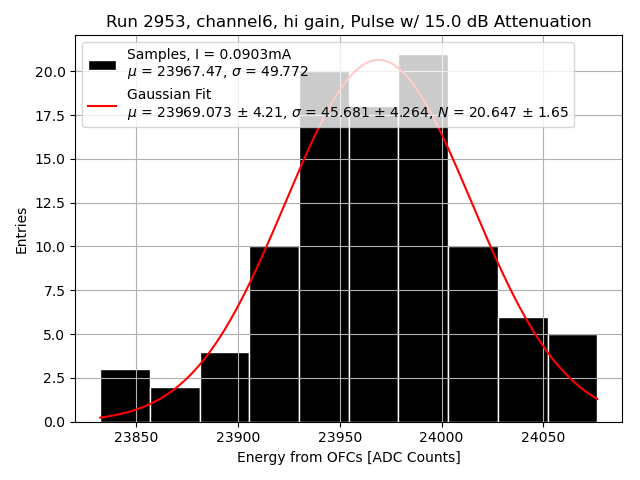

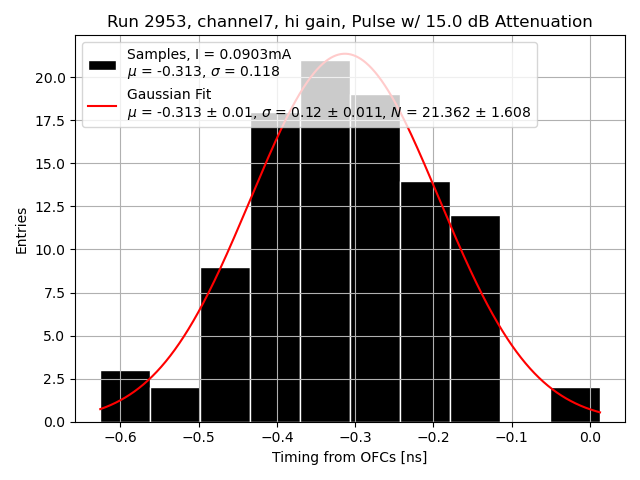

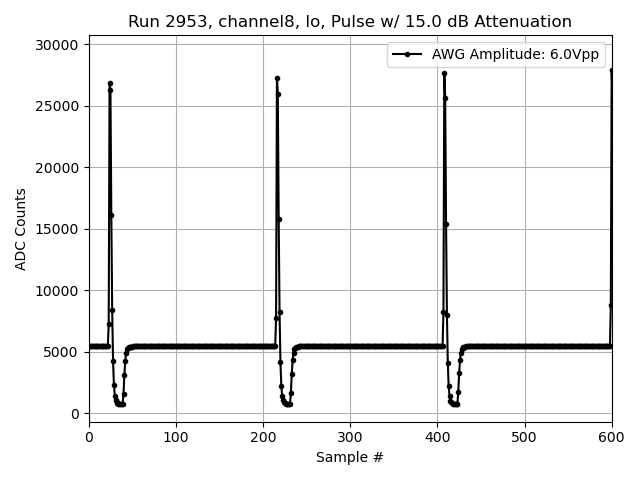

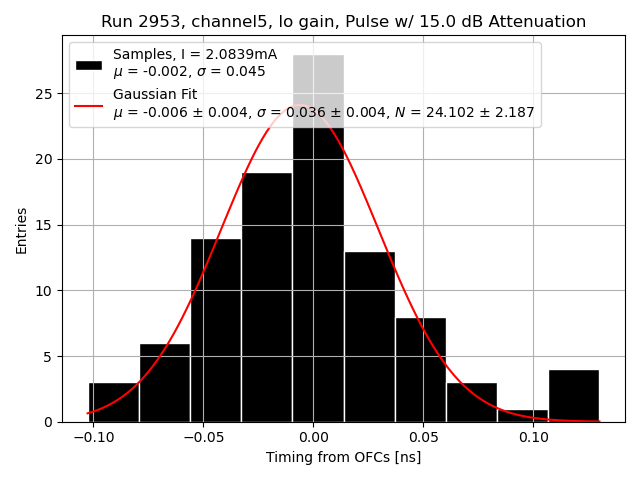

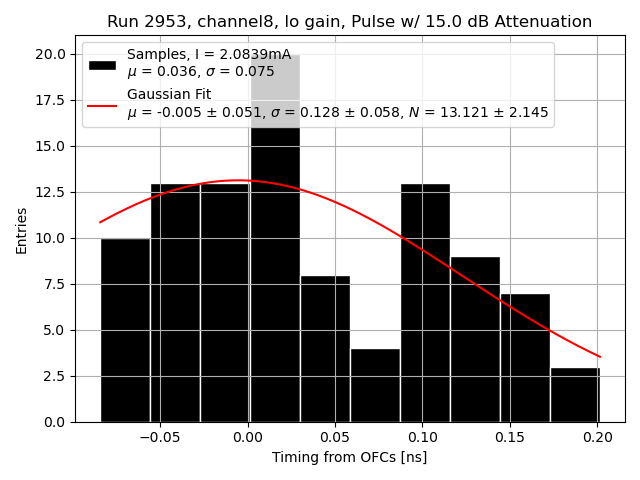

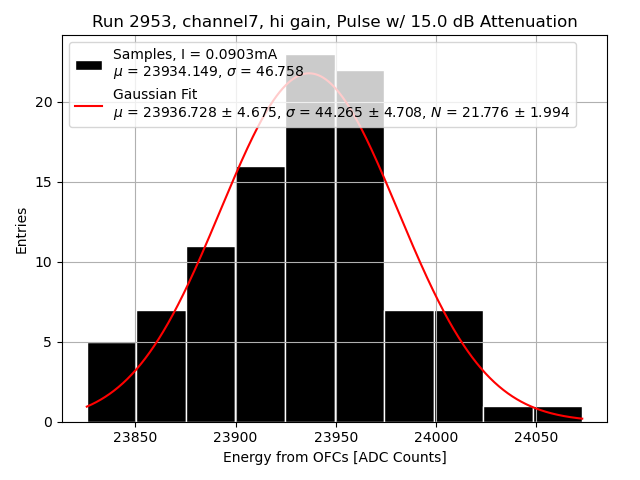

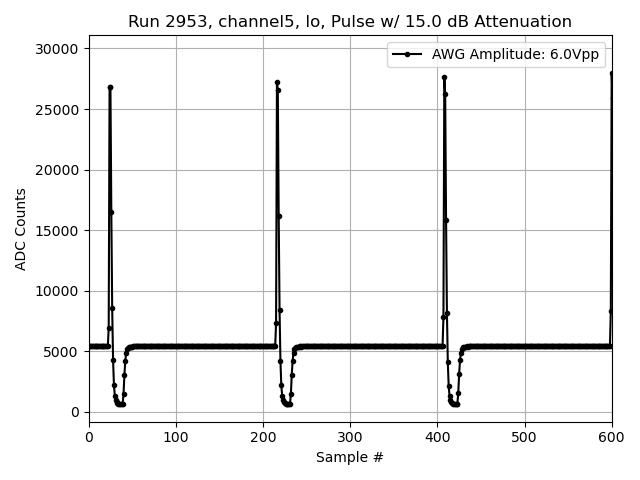

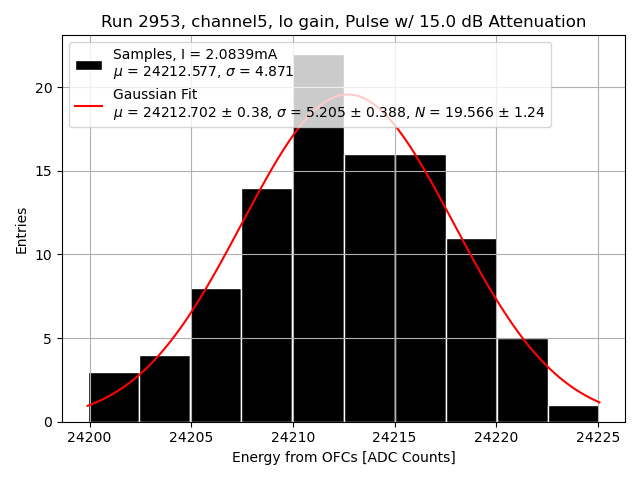

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
Channel 5
Channel 6
Channel 7
Channel 8
