Per-chip Measurements

ASIC 571

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.001 2.0570
pre 8.000 0.4051
post 4.000 2.6190
post 8.000 0.4067

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.5

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 7 0 1 0 0 1024 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 -1 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 -1 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
lpGBT Phase Ch1 6 6 6 7 -1 -1 -1 -1 7 -1 6 6 6 6 6 6
lpGBT Phase Ch2 6 6 6 7 7 -1 -1 -1 7 -1 6 6 6 6 6 6
lpGBT Phase Ch3 6 6 6 7 -1 -1 -1 -1 7 -1 6 6 6 6 6 6
lpGBT Phase Ch4 6 6 6 7 -1 -1 -1 -1 7 -1 6 6 6 6 6 6
lpGBT Phase Ch5 6 6 6 7 7 7 7 7 7 7 -1 6 6 6 6 6
lpGBT Phase Ch6 6 6 6 7 7 -1 -1 -1 7 -1 -1 6 6 6 6 6
lpGBT Phase Ch7 6 6 6 7 -1 -1 -1 -1 7 -1 -1 6 6 6 6 6
lpGBT Phase Ch8 6 6 6 7 7 7 7 7 7 7 7 6 6 6 6 6

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
571 channel1 2955 11.897363 85.241691 73.934501 73.382123
571 channel2 2955 10.910154 79.489269 67.833795 67.439125
571 channel4 2955 11.298591 75.102752 71.583763 69.777521

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 5.13441 - - 2955 -0.00000 0.03514 [0.1074, 0.22812, 0.61495, 0.31275, 0.24206] [9.03567, -25.82593, 5.74513, 6.907, 3.10906] 24133.44800 -
channel6 51.37598 - - 2955 0.00001 0.08256 [0.1533, 0.25374, 0.59523, 0.33504, 0.26777] [7.14394, -25.80531, 5.77987, 6.09384, 5.64928] 23918.52022 -
channel7 52.58876 - - 2955 0.26869 0.08575 [0.1533, 0.25374, 0.59523, 0.33504, 0.26777] [7.14394, -25.80531, 5.77987, 6.09384, 5.64928] 23720.13482 -
channel8 4.28954 - - 2955 -0.05548 0.03434 [0.1074, 0.22812, 0.61495, 0.31275, 0.24206] [9.03567, -25.82593, 5.74513, 6.907, 3.10906] 23624.68522 -

SAR calib vals

channel1 3310.0 1891.80 946.82 592.23 355.58 237.34 118.32 203.48 116.76 58.24 29.33 21.84 14.74 9.29 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1890.97 946.66 591.96 355.60 237.15 118.28 201.55 115.79 57.73 29.18 21.83 14.90 9.44 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1894.98 947.47 592.57 356.04 238.53 117.63 400.84 223.43 111.78 54.57 72.21 26.03 29.89 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.00 946.61 592.16 355.43 237.25 118.38 203.03 116.51 58.05 29.36 21.85 14.65 9.23 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.25 946.70 592.31 355.57 237.39 118.29 201.10 115.29 57.51 28.96 21.81 14.50 8.99 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.51 947.01 592.17 355.57 237.28 118.20 203.15 116.72 58.02 29.41 21.73 14.46 9.02 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.19 946.48 591.98 355.51 237.18 118.17 203.55 116.89 58.32 29.60 21.84 14.33 8.88 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.33 946.85 592.17 355.56 237.25 118.17 206.21 118.53 59.19 29.99 22.78 15.25 9.69 6.0 4.0 2.0 1.0 0.5 0.25

Unscaled SAR calib vals

channel1 3564.87 2037.47 1019.72 637.83 382.96 255.61 127.43 219.15 125.75 62.72 31.59 23.52 15.88 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3508.07 2004.13 1003.31 627.38 376.88 251.34 125.36 213.61 122.72 61.18 30.93 23.14 15.79 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 1107.51 634.05 317.02 198.27 119.13 79.81 39.36 134.12 74.76 37.40 18.26 24.16 8.71 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3585.56 2048.43 1025.42 641.46 385.02 257.00 128.24 219.93 126.21 62.88 31.80 23.67 15.87 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3680.46 2102.92 1052.66 658.60 395.37 263.96 131.53 223.61 128.19 63.95 32.20 24.25 16.12 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3668.28 2096.25 1049.52 656.27 394.06 262.96 130.99 225.14 129.35 64.30 32.59 24.08 16.02 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3727.36 2129.65 1065.82 666.62 400.34 267.09 133.07 229.22 131.63 65.67 33.33 24.59 16.14 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3414.30 1950.93 976.69 610.83 366.76 244.73 121.89 212.71 122.26 61.05 30.93 23.50 15.73 10.0 6.0 4.0 2.0 1.0 0.5 0.25

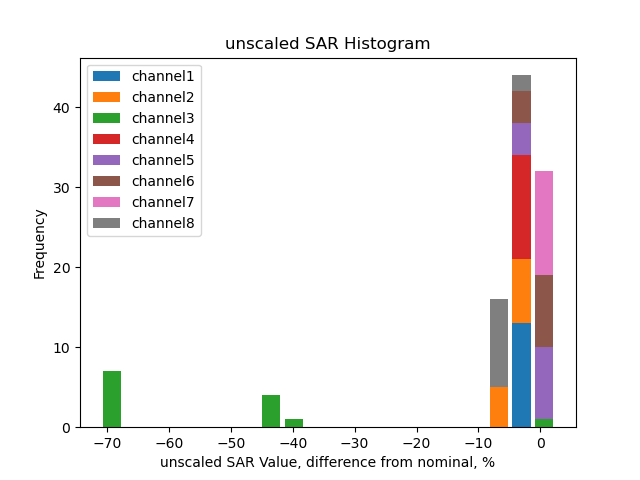

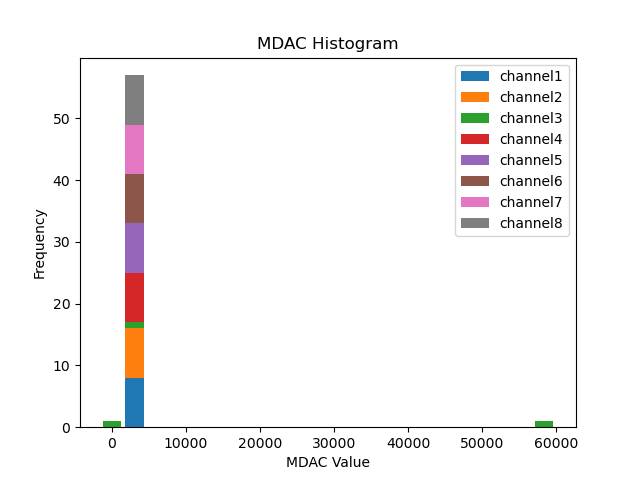

Mdac calib vals

channel1 3969.27 3970.93 3969.67 3969.26 3971.01 3969.57 3968.72 3967.42
channel2 4029.15 4031.32 4031.45 4031.56 4033.33 4031.73 4030.97 4029.51
channel3 4092.00 -4.00 61436.00 -4.00 -4.00 -4.00 -4.00 -4.00
channel4 4020.36 4021.90 4021.53 4021.19 4021.55 4020.81 4019.82 4017.30
channel5 4022.51 4024.49 4024.15 4023.94 4025.07 4023.69 4023.15 4021.13
channel6 3946.39 3947.62 3947.97 3947.33 3948.51 3946.02 3945.42 3943.92
channel7 3949.39 3951.44 3950.38 3951.29 3950.94 3949.56 3950.35 3948.28
channel8 3978.24 3979.70 3979.66 3979.01 3981.57 3978.69 3977.71 3977.21

Unscaled Mdac calib vals

channel1 -126.73 3970.93 3969.67 3969.26 3971.01 3969.57 3968.72 3967.42
channel2 -66.85 4031.32 4031.45 4031.56 4033.33 4031.73 4030.97 4029.51
channel3 -4.00 -4.00 61436.00 -4.00 -4.00 -4.00 -4.00 -4.00
channel4 -75.64 4021.90 4021.53 4021.19 4021.55 4020.81 4019.82 4017.30
channel5 -73.49 4024.49 4024.15 4023.94 4025.07 4023.69 4023.15 4021.13
channel6 -149.61 3947.62 3947.97 3947.33 3948.51 3946.02 3945.42 3943.92
channel7 -146.61 3951.44 3950.38 3951.29 3950.94 3949.56 3950.35 3948.28
channel8 -117.76 3979.70 3979.66 3979.01 3981.57 3978.69 3977.71 3977.21

(click on a plot to zoom...)

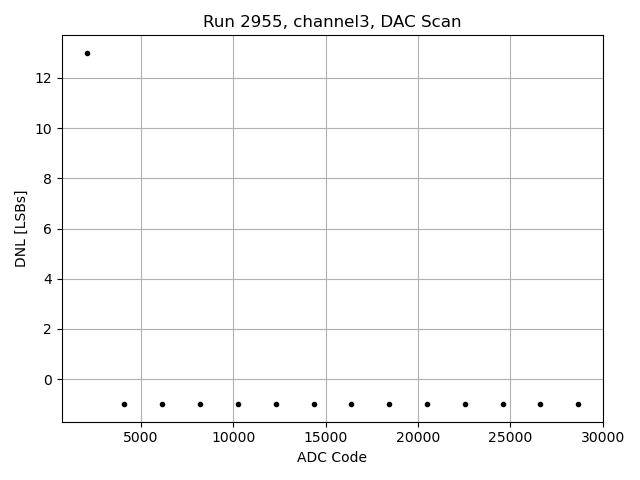

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL

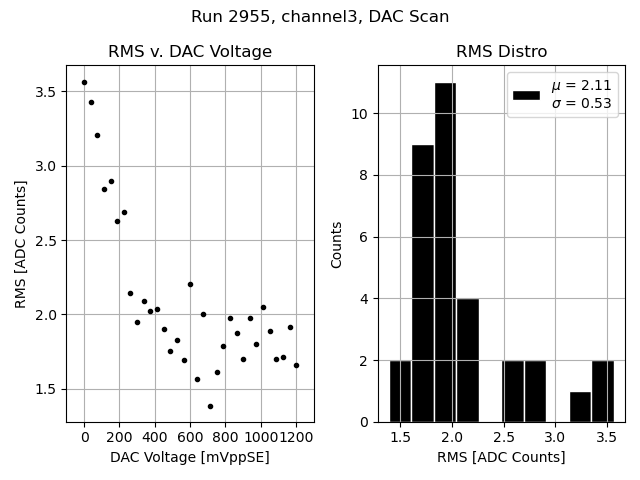

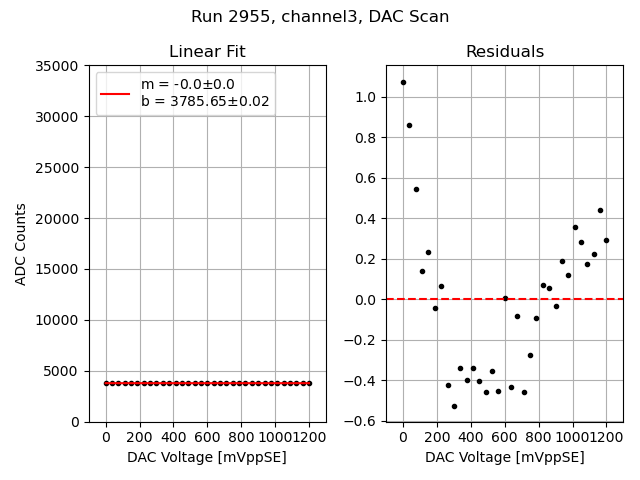

Channel 3

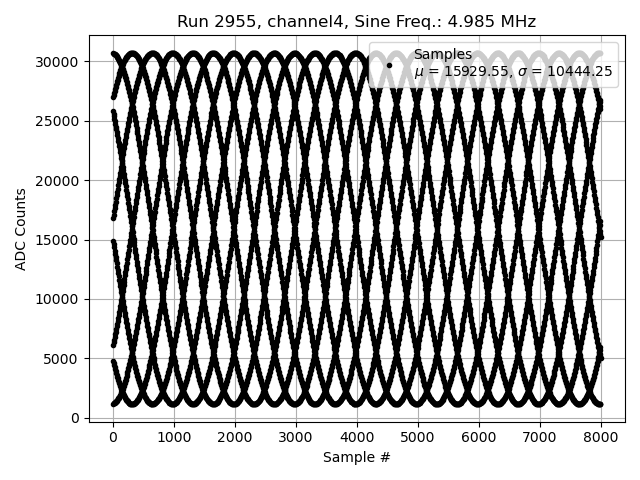

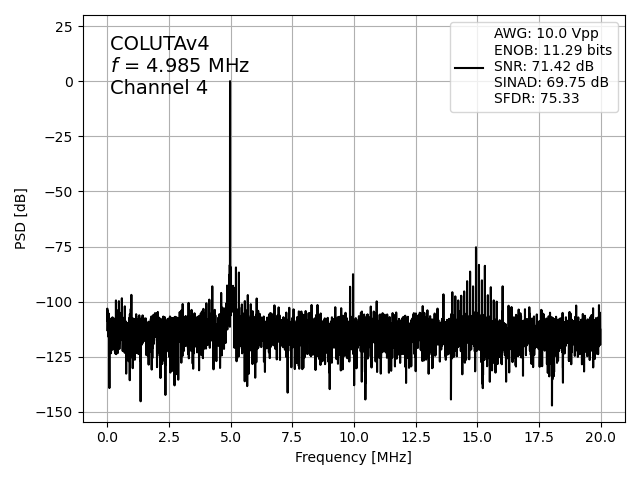

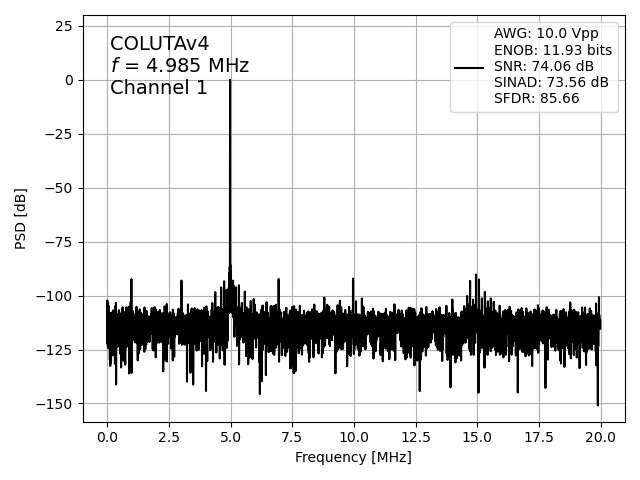

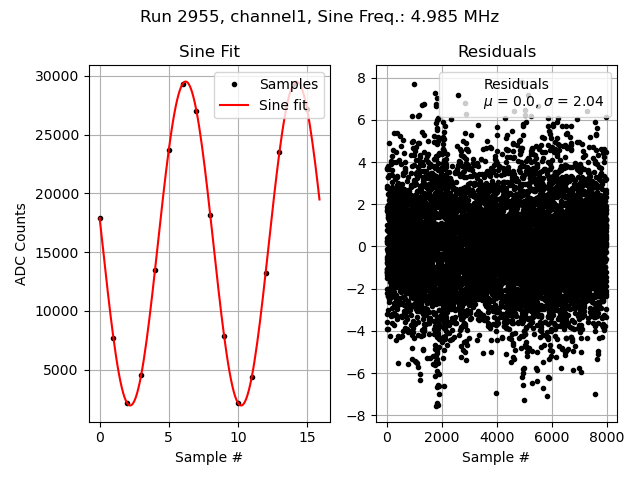

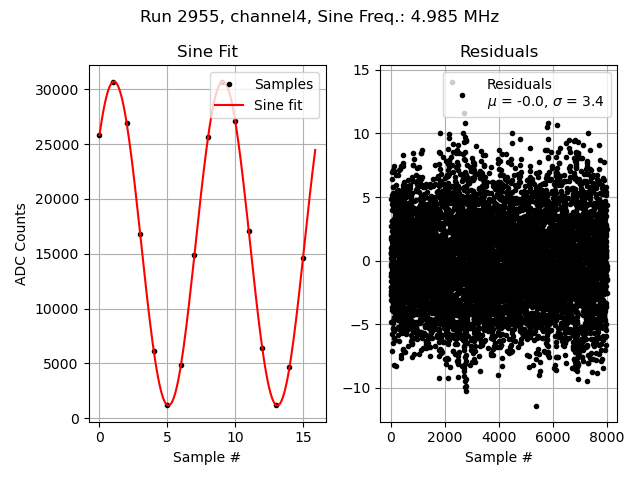

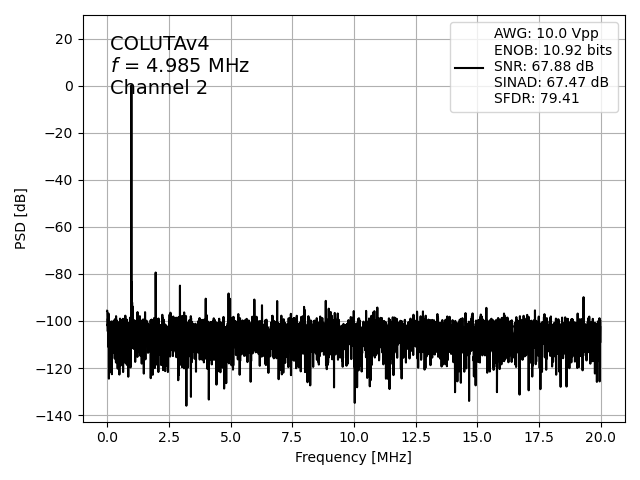

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

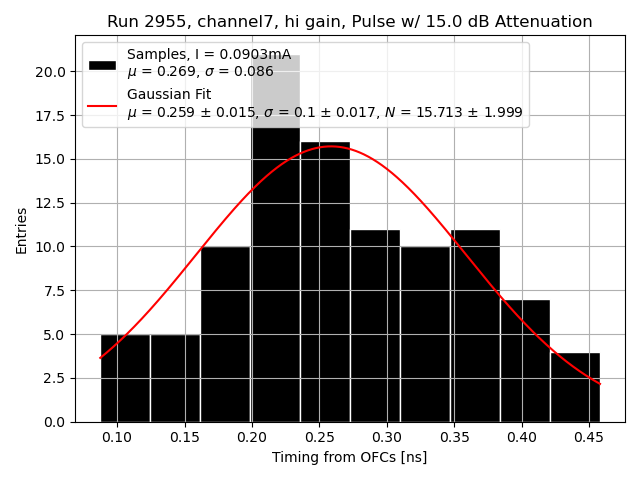

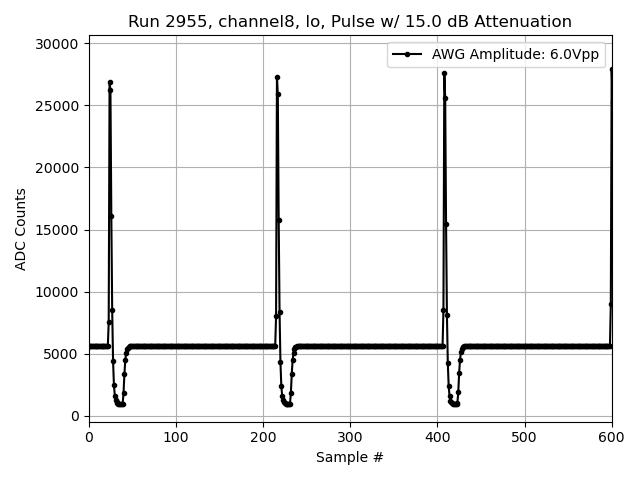

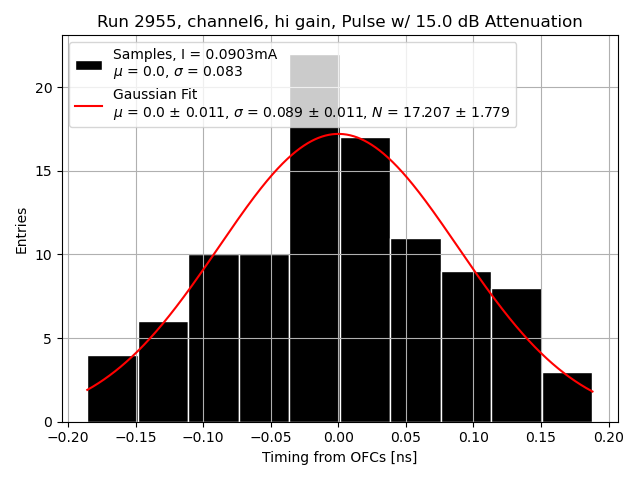

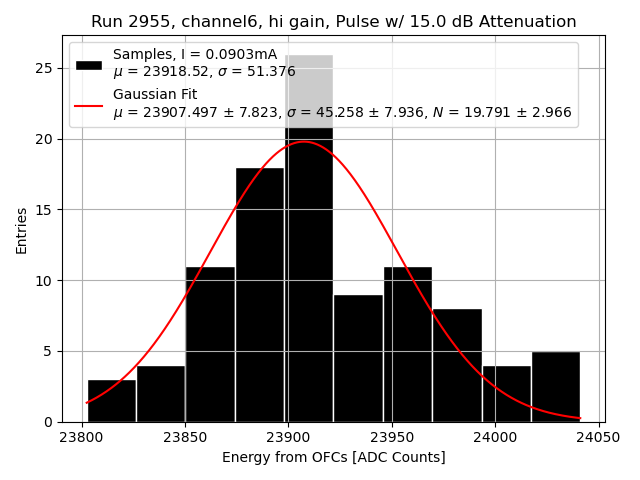

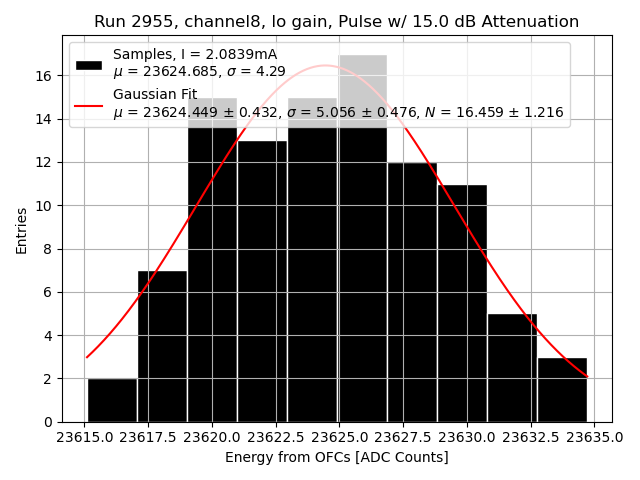

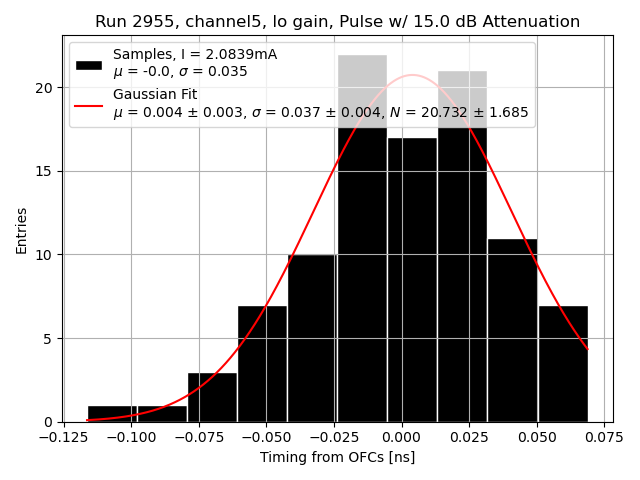

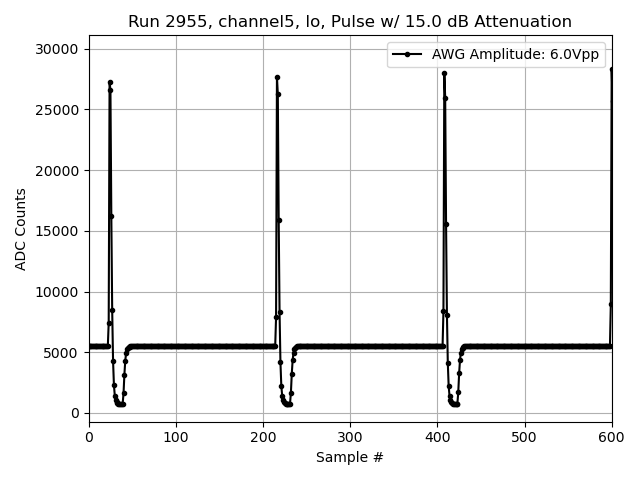

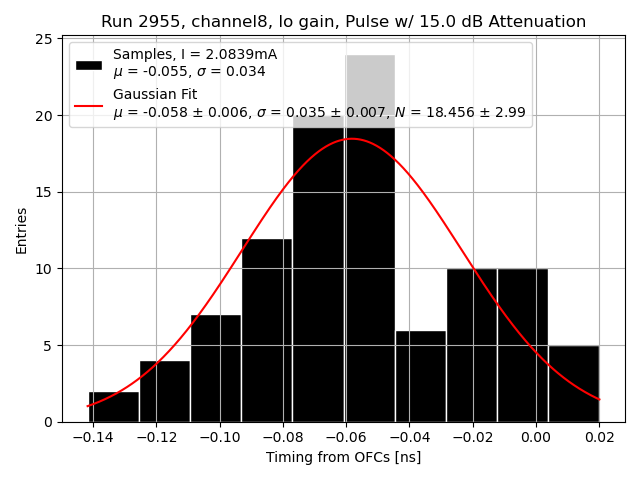

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs

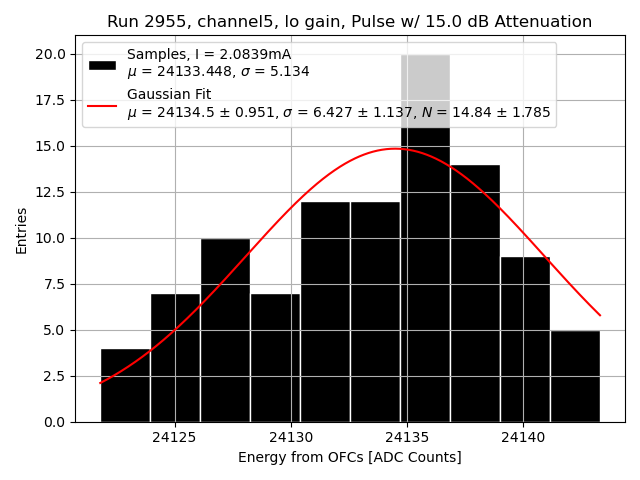

Channel 5

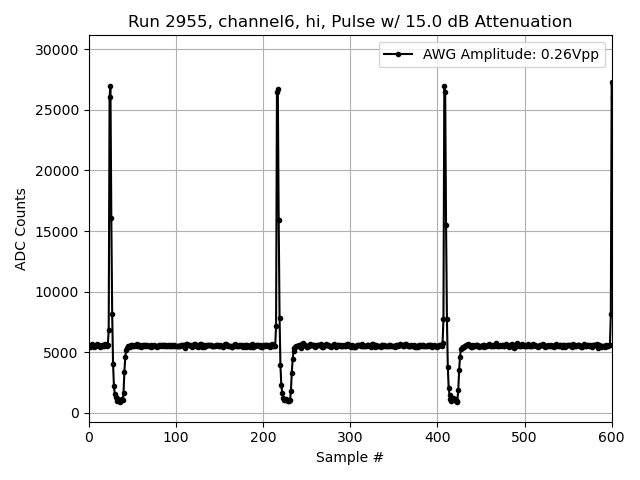

Channel 6

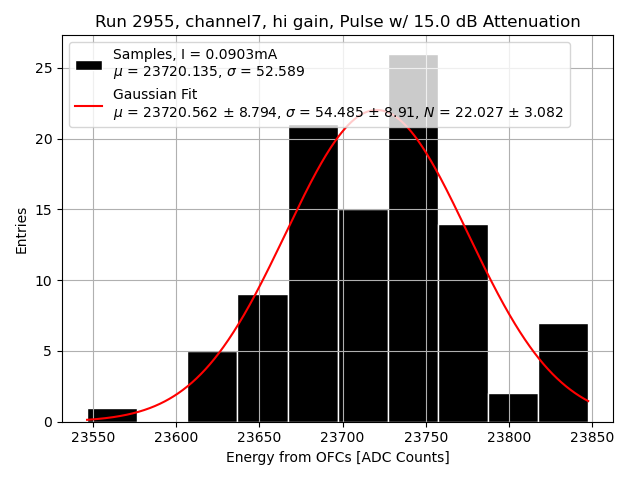

Channel 7
Channel 8
