Per-chip Measurements

ASIC 618

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.6160
pre 8.0 0.4049
post 4.0 2.6230
post 8.0 0.4066

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.5

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 1024 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 54 131 31 0 1024 -1 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
lpGBT Phase Ch1 14 14 14 15 -1 -1 -1 -1 15 -1 14 14 14 14 14 14
lpGBT Phase Ch2 14 14 14 15 15 -1 -1 -1 15 -1 14 14 14 14 14 14
lpGBT Phase Ch3 14 14 14 15 -1 -1 -1 -1 -1 -1 14 14 14 14 14 14
lpGBT Phase Ch4 14 14 14 15 -1 -1 -1 -1 15 -1 14 14 14 14 14 14
lpGBT Phase Ch5 14 14 14 15 15 15 15 15 15 15 -1 14 14 14 14 14
lpGBT Phase Ch6 14 14 14 15 15 -1 -1 -1 15 -1 -1 14 14 14 14 14
lpGBT Phase Ch7 14 14 14 15 15 -1 -1 -1 15 -1 -1 14 14 14 14 14
lpGBT Phase Ch8 14 14 14 15 15 15 15 15 15 15 -1 14 14 14 14 14

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
618 channel1 2958 10.770975 68.920402 70.945424 66.601272
618 channel2 2958 10.442714 70.181035 66.324254 64.625139
618 channel4 2958 10.834207 71.017070 69.536732 66.981927

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 4.71022 - - 2958 0.00000 0.05159 [0.10925, 0.20278, 0.6404, 0.29304, 0.23866] [10.54848, -26.2029, 4.67415, 7.89328, 1.73735] 24324.25100 -
channel6 45.64307 - - 2958 0.01470 0.10159 [0.17343, 0.25869, 0.59209, 0.33029, 0.28371] [7.63387, -26.10648, 6.3337, 5.63497, 5.43503] 24266.06600 -
channel7 49.51074 - - 2958 -0.66315 0.08429 [0.17343, 0.25869, 0.59209, 0.33029, 0.28371] [7.63387, -26.10648, 6.3337, 5.63497, 5.43503] 23964.84999 -
channel8 4.88665 - - 2958 0.01598 0.03967 [0.10925, 0.20278, 0.6404, 0.29304, 0.23866] [10.54848, -26.2029, 4.67415, 7.89328, 1.73735] 23929.84576 -

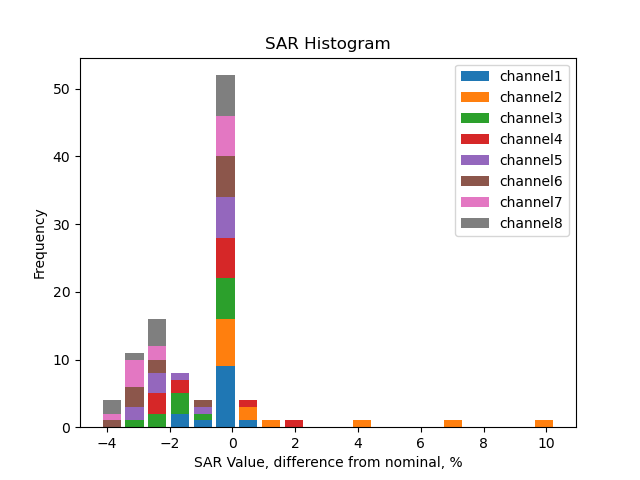

SAR calib vals

channel1 3310.0 1891.51 946.73 592.16 355.44 237.49 118.14 204.21 117.32 58.35 29.65 22.24 14.80 9.29 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.06 946.47 592.06 355.58 237.15 118.33 207.58 119.46 59.51 30.07 23.20 15.90 10.22 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.45 946.74 591.91 355.56 237.12 118.26 203.61 117.01 58.21 29.41 21.78 14.48 8.98 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.13 946.59 592.21 355.39 237.16 118.30 202.06 115.82 57.81 29.12 21.82 14.90 9.44 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.26 946.61 592.23 355.53 237.32 118.29 201.42 115.43 57.72 29.18 21.55 14.52 9.15 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1890.95 946.78 592.03 355.42 237.26 118.31 200.83 115.22 57.37 28.93 21.37 14.50 9.15 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1890.89 946.47 591.99 355.32 237.10 118.18 200.57 115.29 57.38 28.97 21.47 14.35 9.02 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.47 946.52 591.98 355.40 237.15 118.13 202.14 116.05 57.75 29.03 21.52 14.24 8.88 6.0 4.0 2.0 1.0 0.5 0.25

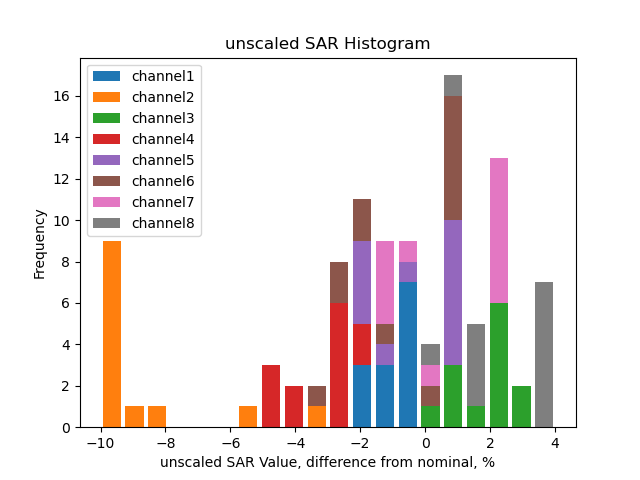

Unscaled SAR calib vals

channel1 3562.89 2036.02 1019.06 637.40 382.60 255.64 127.17 219.81 126.28 62.81 31.92 23.94 15.93 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3238.51 1850.22 926.03 579.27 347.90 232.03 115.77 203.10 116.88 58.22 29.42 22.70 15.56 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3684.60 2105.51 1053.88 658.90 395.80 263.96 131.64 226.65 130.25 64.80 32.74 24.25 16.12 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3504.92 2002.49 1002.33 627.08 376.32 251.13 125.27 213.96 122.64 61.21 30.84 23.11 15.78 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3619.16 2067.91 1035.02 647.54 388.74 259.49 129.34 220.23 126.21 63.11 31.91 23.56 15.88 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3615.92 2065.72 1034.28 646.75 388.27 259.19 129.24 219.39 125.87 62.67 31.60 23.35 15.84 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3670.63 2096.91 1049.59 656.49 394.03 262.93 131.06 222.42 127.85 63.63 32.13 23.81 15.91 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3729.45 2131.16 1066.47 667.00 400.44 267.20 133.10 227.76 130.76 65.07 32.71 24.25 16.05 10.0 6.0 4.0 2.0 1.0 0.5 0.25

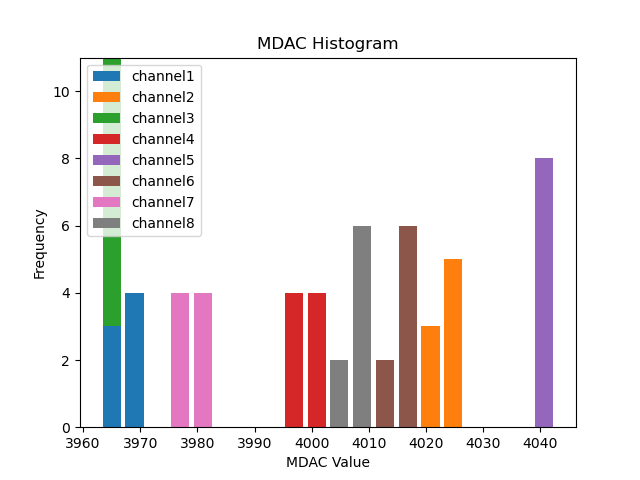

Mdac calib vals

channel1 3968.84 3970.42 3970.61 3970.42 3971.93 3970.72 3968.80 3967.02
channel2 4023.77 4025.70 4026.57 4025.86 4026.93 4025.72 4024.33 4022.81
channel3 3965.55 3967.39 3966.54 3966.81 3967.94 3965.79 3966.65 3965.00
channel4 3999.50 4001.51 4001.17 4000.98 4002.48 4000.76 4000.29 3997.62
channel5 4042.69 4043.88 4042.47 4042.38 4044.66 4042.78 4043.59 4040.99
channel6 4015.66 4016.94 4018.19 4017.93 4020.34 4018.11 4018.00 4016.44
channel7 3980.77 3982.67 3982.41 3981.50 3982.07 3980.15 3980.14 3979.53
channel8 4007.14 4009.92 4009.39 4009.91 4012.10 4009.79 4010.47 4008.77

Unscaled Mdac calib vals

channel1 -127.16 3970.42 3970.61 3970.42 3971.93 3970.72 3968.80 3967.02
channel2 -72.23 4025.70 4026.57 4025.86 4026.93 4025.72 4024.33 4022.81
channel3 -130.45 3967.39 3966.54 3966.81 3967.94 3965.79 3966.65 3965.00
channel4 -96.50 4001.51 4001.17 4000.98 4002.48 4000.76 4000.29 3997.62
channel5 -53.31 4043.88 4042.47 4042.38 4044.66 4042.78 4043.59 4040.99
channel6 -80.34 4016.94 4018.19 4017.93 4020.34 4018.11 4018.00 4016.44
channel7 -115.23 3982.67 3982.41 3981.50 3982.07 3980.15 3980.14 3979.53
channel8 -88.86 4009.92 4009.39 4009.91 4012.10 4009.79 4010.47 4008.77

(click on a plot to zoom...)

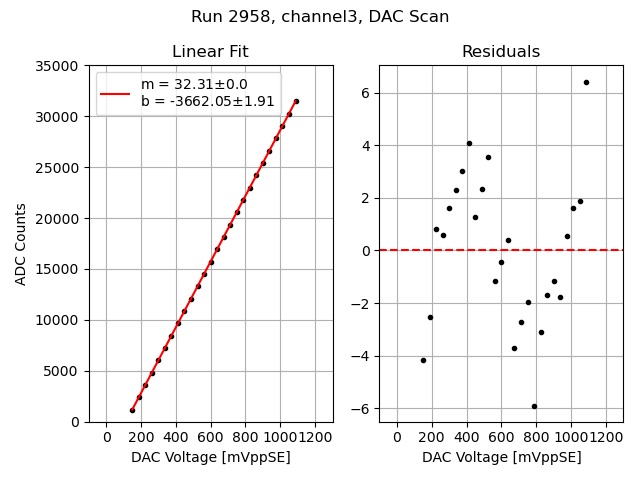

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL

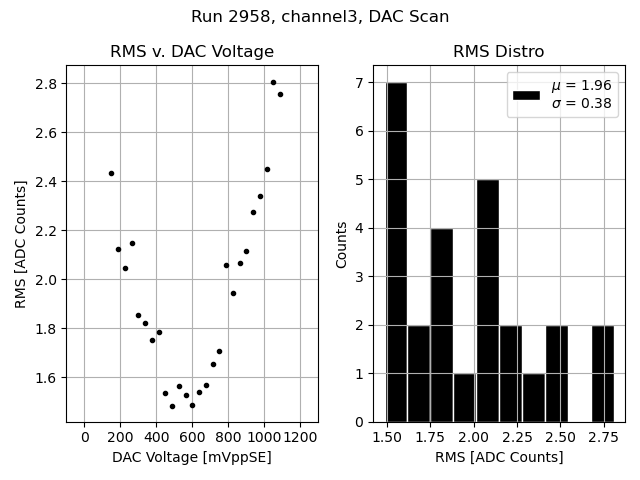

Channel 3

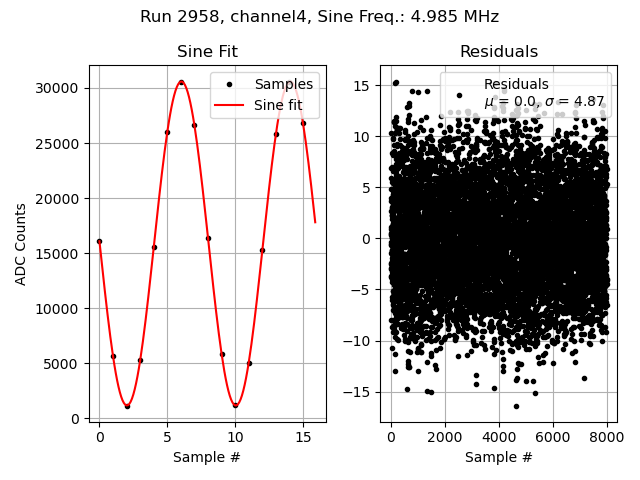

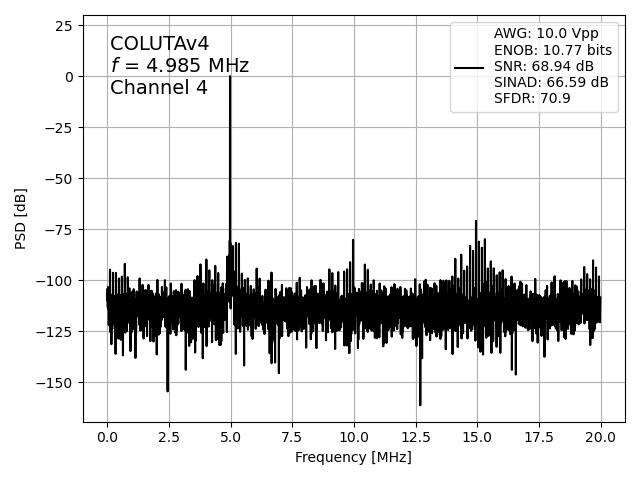

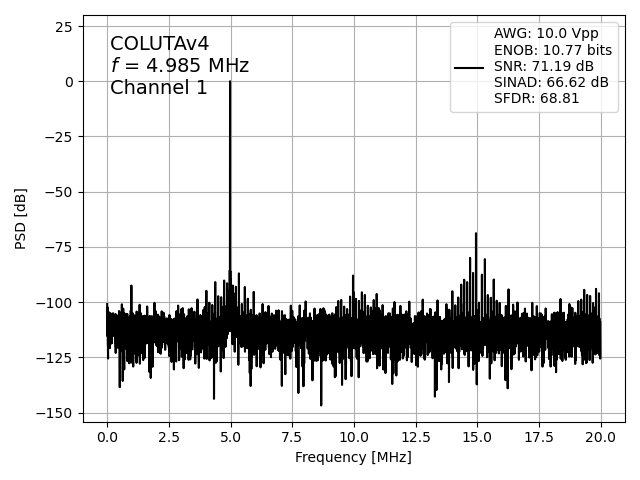

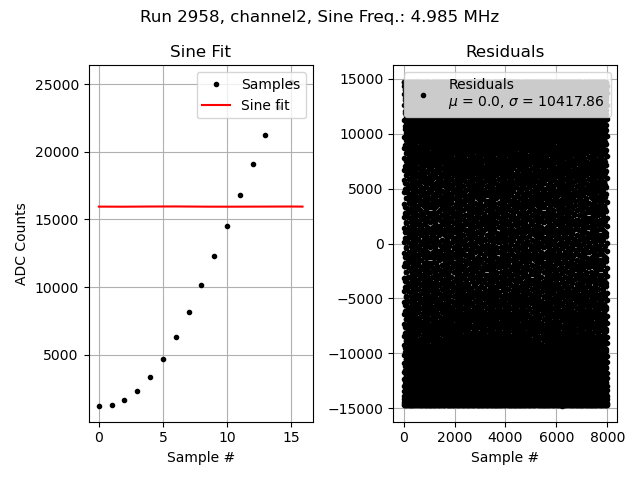

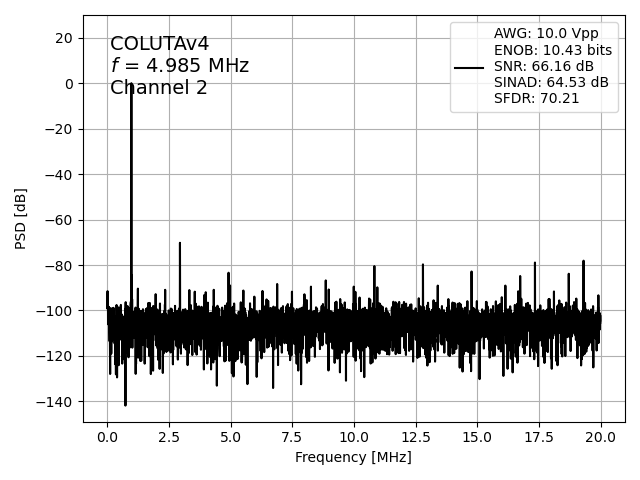

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted

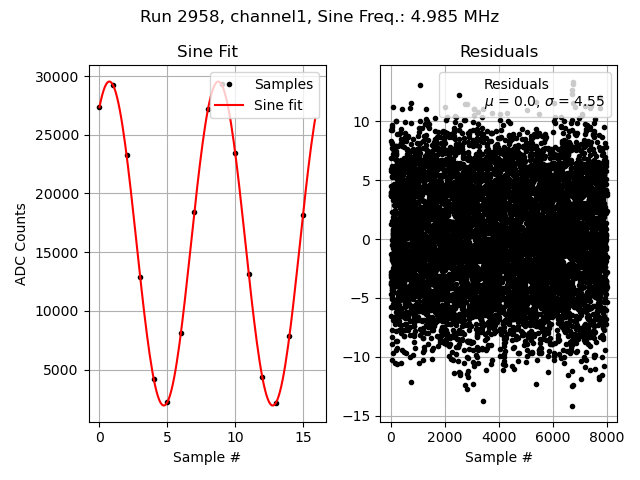

Channel 1
Channel 2
Channel 4

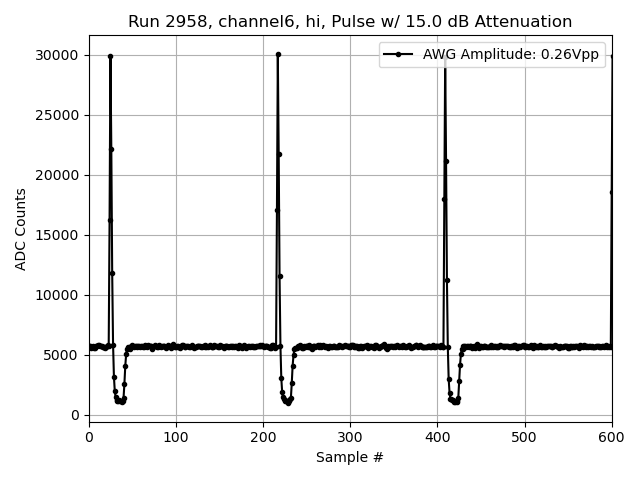

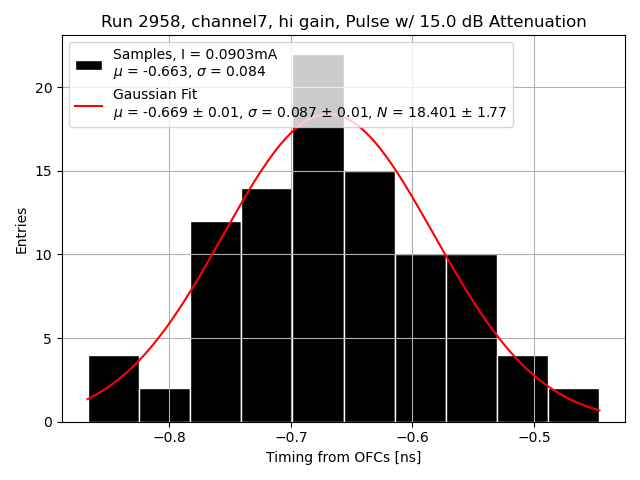

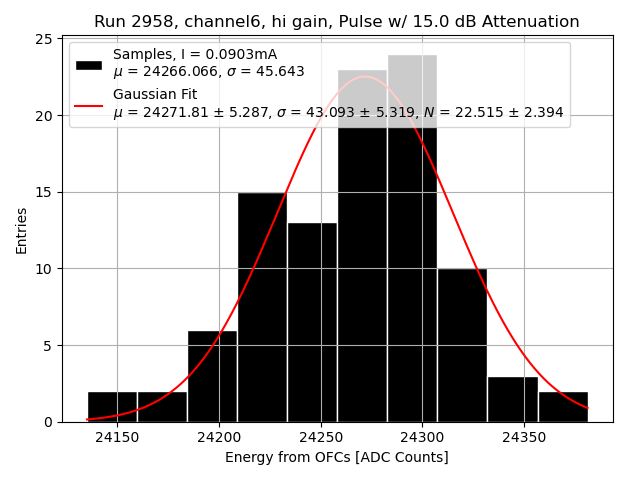

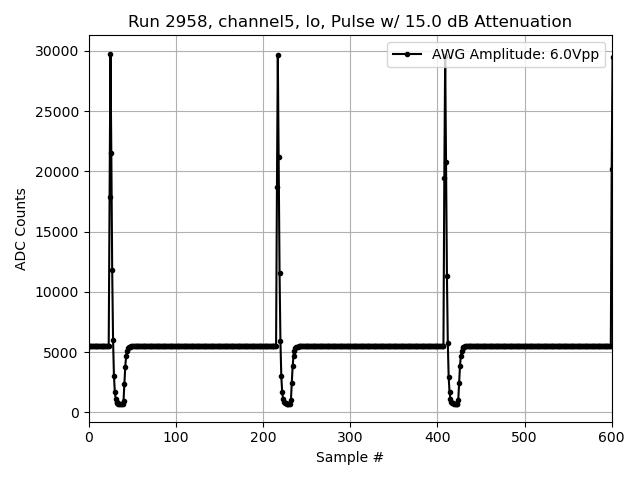

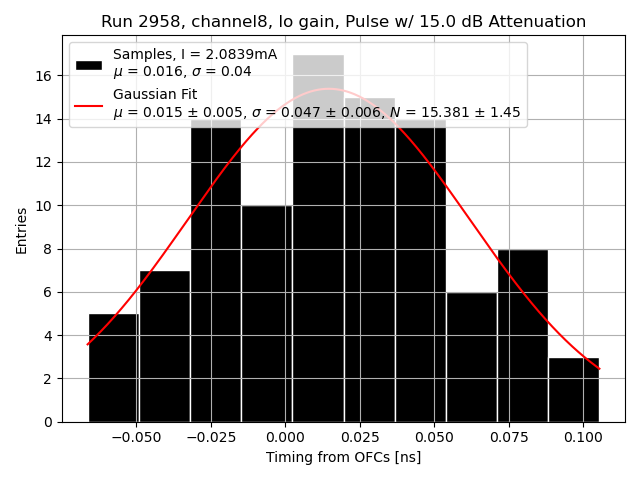

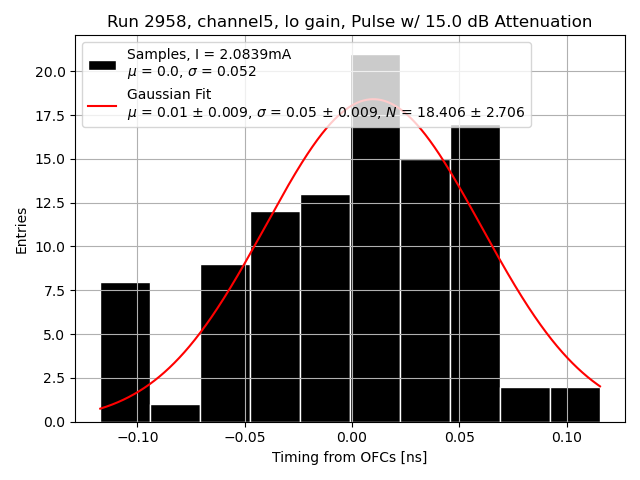

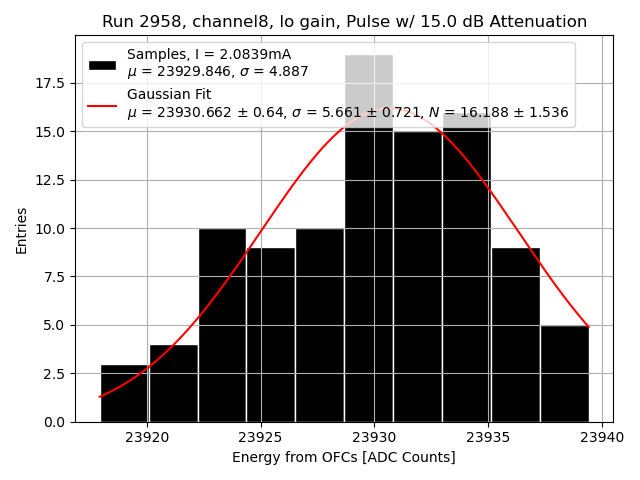

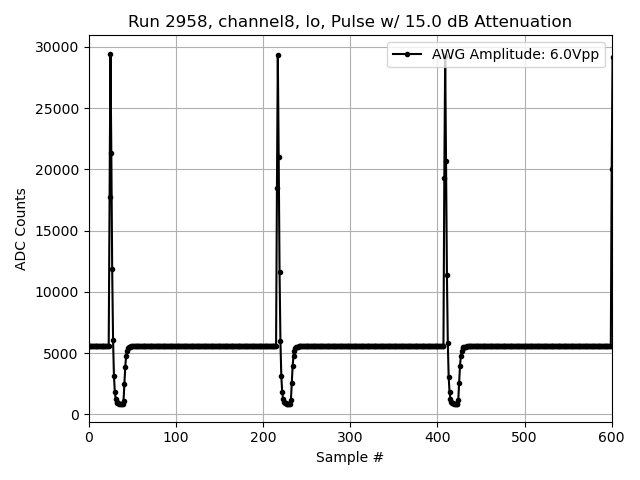

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs

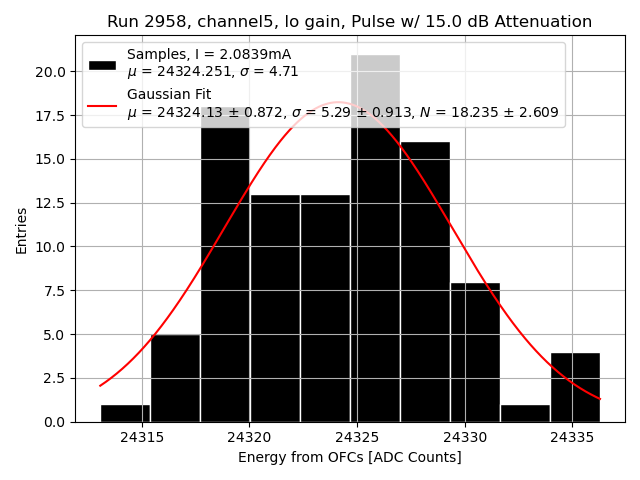

Channel 5

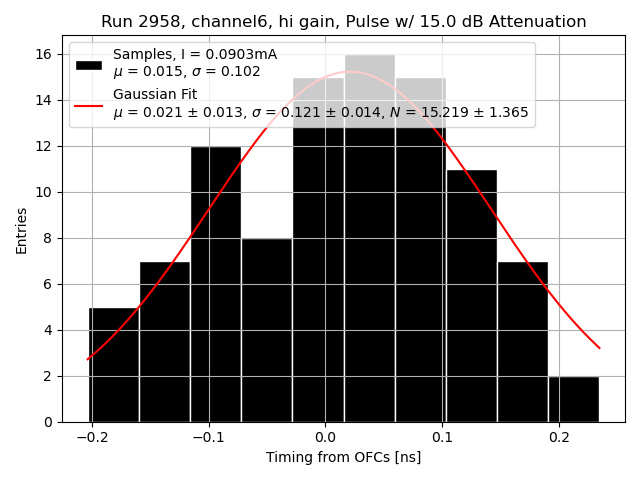

Channel 6
Channel 7
Channel 8
