Per-chip Measurements

ASIC 636

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.3150
pre 8.0 0.4059
post 4.0 2.6090
post 8.0 0.4065

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.5

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 1024 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 0 0 0 0 0 -1 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
lpGBT Phase Ch1 6 6 6 7 7 -1 -1 -1 7 -1 6 6 6 6 6 6
lpGBT Phase Ch2 6 6 6 7 7 -1 -1 -1 7 -1 6 6 6 6 6 6
lpGBT Phase Ch3 6 6 6 7 -1 -1 -1 -1 7 -1 6 6 6 6 6 6
lpGBT Phase Ch4 6 6 6 7 -1 -1 -1 -1 7 -1 6 6 6 6 6 6
lpGBT Phase Ch5 6 6 6 7 7 7 7 7 7 7 -1 6 6 6 6 6
lpGBT Phase Ch6 6 6 6 7 7 -1 -1 -1 7 -1 -1 6 6 6 6 6
lpGBT Phase Ch7 6 6 6 7 7 -1 -1 -1 7 -1 -1 6 6 6 6 6
lpGBT Phase Ch8 6 6 6 7 7 7 7 7 7 7 -1 6 6 6 6 6

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

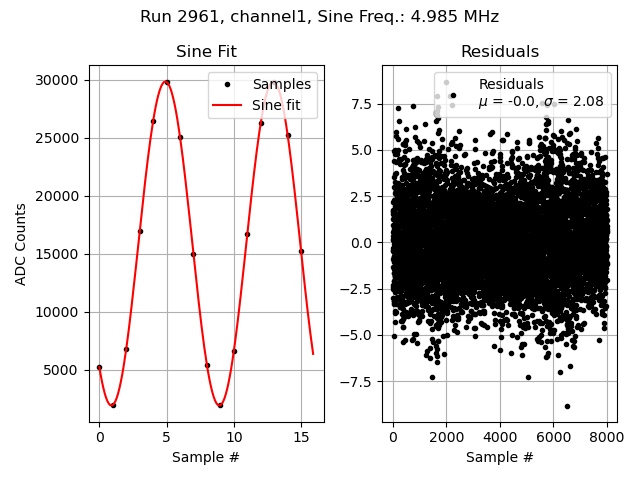

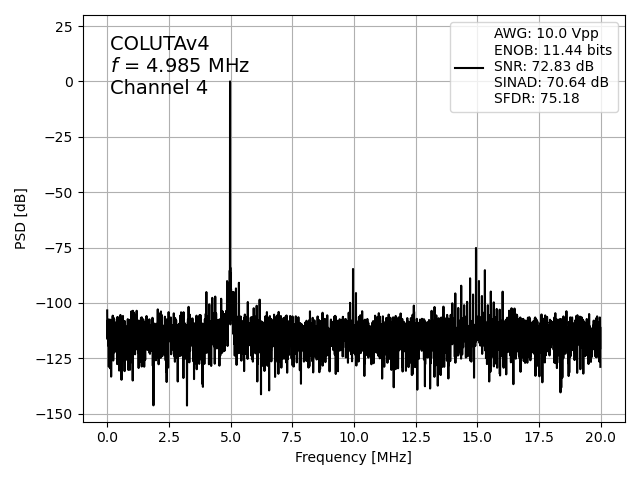

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
636 channel1 2961 11.914004 84.823647 74.109598 73.482304
636 channel2 2961 10.898259 79.508612 67.745729 67.367520
636 channel4 2961 11.416400 74.836166 72.837986 70.486726

Pulse Results

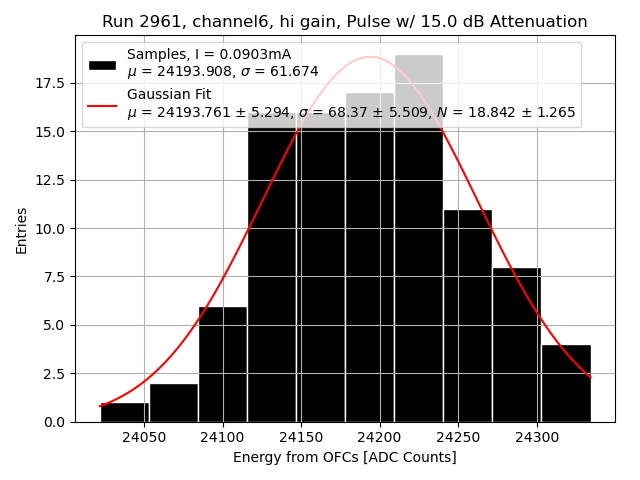

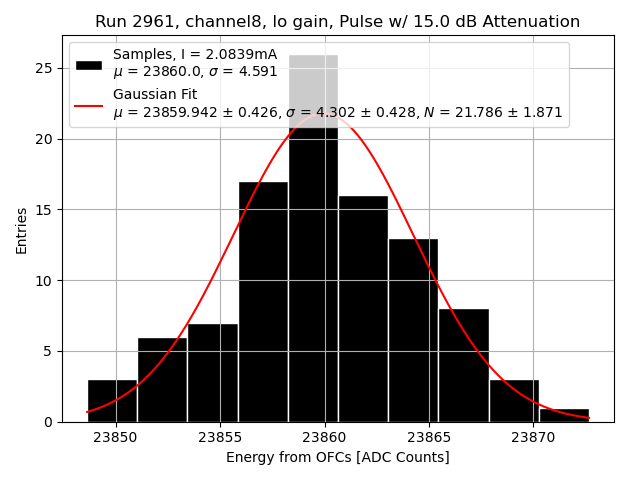

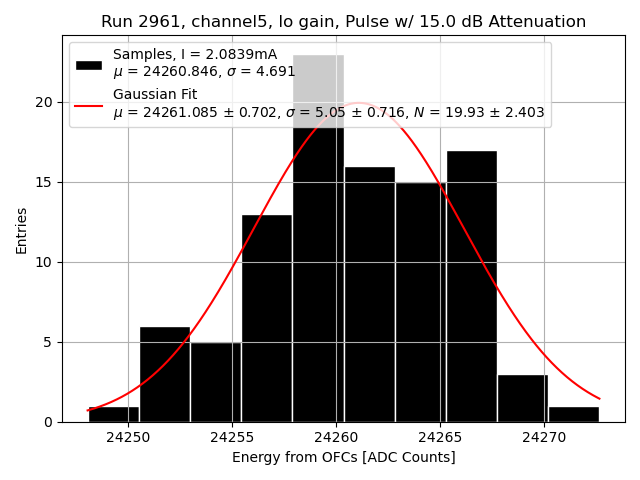

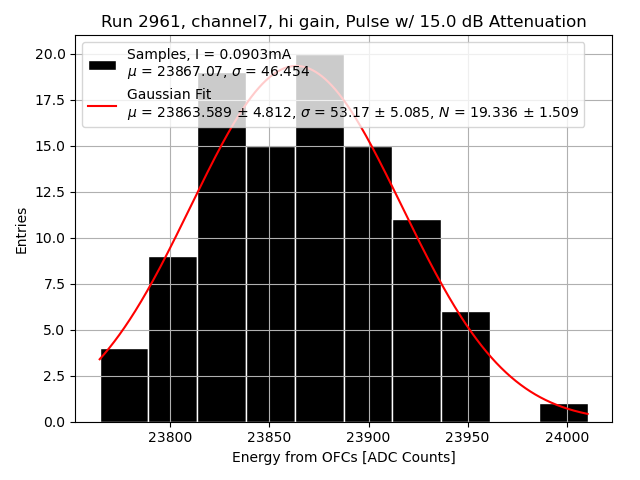

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 4.69126 - - 2961 0.00000 0.05363 [0.10894, 0.22847, 0.61786, 0.308, 0.24254] [9.35238, -25.7981, 5.77586, 7.02059, 2.93565] 24260.84600 -
channel6 61.67381 - - 2961 0.00003 0.09986 [0.1589, 0.25691, 0.60829, 0.31091, 0.27704] [8.48202, -27.09575, 7.21438, 4.78504, 5.69637] 24193.90850 -
channel7 46.45444 - - 2961 0.27730 0.09236 [0.1589, 0.25691, 0.60829, 0.31091, 0.27704] [8.48202, -27.09575, 7.21438, 4.78504, 5.69637] 23867.07021 -
channel8 4.59095 - - 2961 0.03643 0.03342 [0.10894, 0.22847, 0.61786, 0.308, 0.24254] [9.35238, -25.7981, 5.77586, 7.02059, 2.93565] 23859.99993 -

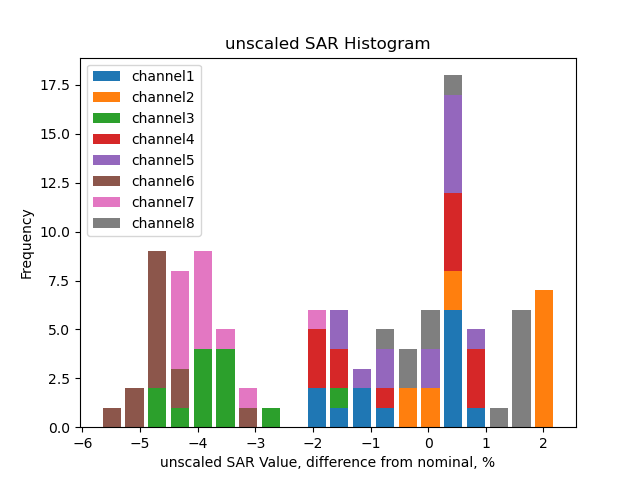

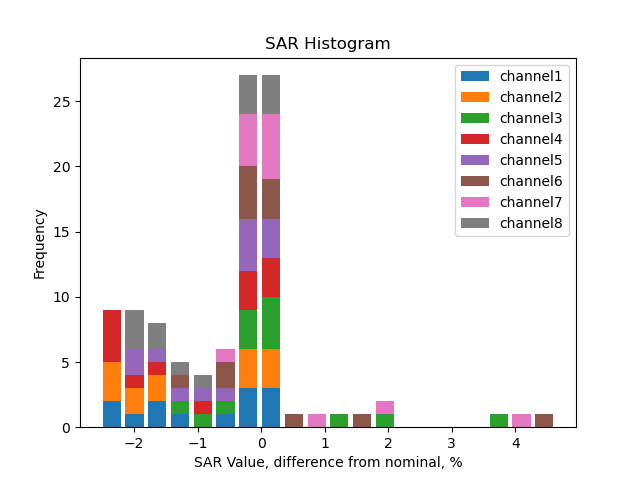

SAR calib vals

channel1 3310.0 1890.97 946.57 592.19 355.40 237.45 118.19 202.01 115.93 57.76 29.09 21.83 14.62 9.19 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.31 946.63 592.12 355.28 237.23 118.22 202.31 116.11 57.88 29.09 21.79 14.55 9.05 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.31 946.69 592.27 355.54 237.44 118.35 204.94 117.79 58.64 29.67 22.46 15.11 9.59 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.26 946.71 592.13 355.41 237.17 118.07 202.06 115.93 57.73 28.95 21.65 14.58 9.17 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.19 946.73 592.16 355.74 237.39 118.26 202.96 116.52 58.08 29.25 21.97 14.77 9.20 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.52 947.07 592.23 355.62 237.31 118.23 204.88 117.86 58.81 29.58 22.28 15.03 9.68 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.00 946.43 592.08 355.52 237.41 118.12 206.34 118.63 59.04 29.69 22.64 14.95 9.62 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.90 946.90 592.23 355.38 237.20 118.25 202.76 116.48 57.99 29.30 21.78 14.60 9.09 6.0 4.0 2.0 1.0 0.5 0.25

Unscaled SAR calib vals

channel1 3603.20 2058.47 1030.42 644.65 386.88 258.48 128.66 219.90 126.20 62.88 31.67 23.76 15.92 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3658.02 2090.17 1046.16 654.38 392.64 262.17 130.65 223.58 128.32 63.97 32.15 24.08 16.08 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3451.92 1972.40 987.28 617.66 370.78 247.62 123.42 213.73 122.84 61.15 30.94 23.42 15.76 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3608.48 2061.80 1032.08 645.53 387.46 258.56 128.72 220.28 126.38 62.94 31.56 23.60 15.89 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3599.60 2056.65 1029.56 643.97 386.87 258.16 128.61 220.72 126.72 63.16 31.81 23.89 16.06 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3420.19 1954.49 978.60 611.95 367.46 245.21 122.17 211.70 121.78 60.77 30.56 23.02 15.53 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3442.10 1966.47 984.20 615.71 369.71 246.88 122.83 214.58 123.36 61.40 30.88 23.54 15.55 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3641.96 2081.64 1041.86 651.63 391.02 260.99 130.11 223.10 128.16 63.81 32.24 23.96 16.06 10.0 6.0 4.0 2.0 1.0 0.5 0.25

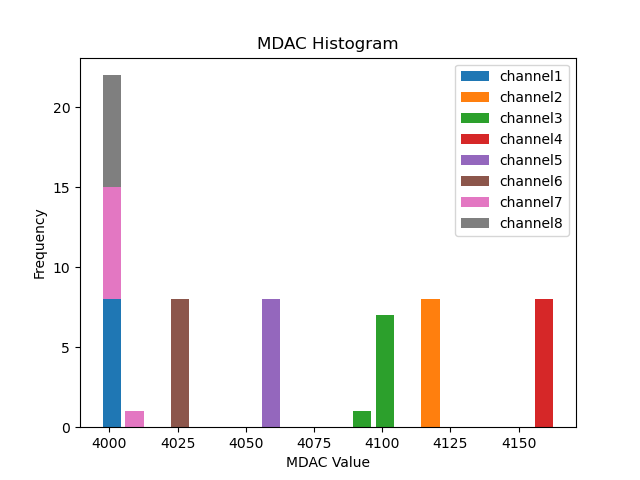

Mdac calib vals

channel1 4005.60 4006.69 4005.96 4006.47 4008.05 4005.36 4004.25 4002.68
channel2 4119.34 4121.88 4122.87 4123.12 4124.37 4122.76 4122.55 4120.08
channel3 4101.21 4102.61 4102.24 4103.07 4103.27 4101.74 4101.58 4099.51
channel4 4166.45 4167.63 4167.76 4166.81 4167.39 4166.98 4166.09 4164.13
channel5 4062.27 4063.78 4062.77 4062.32 4064.63 4062.38 4062.62 4060.63
channel6 4026.97 4029.16 4029.14 4028.07 4030.55 4028.94 4027.49 4026.37
channel7 4006.37 4008.83 4007.56 4008.41 4009.58 4008.09 4008.15 4005.56
channel8 4001.13 4002.30 4002.81 4002.45 4003.76 4002.70 4002.70 4000.82

Unscaled Mdac calib vals

channel1 -90.40 4006.69 4005.96 4006.47 4008.05 4005.36 4004.25 4002.68
channel2 23.34 4121.88 4122.87 4123.12 4124.37 4122.76 4122.55 4120.08
channel3 5.21 4102.61 4102.24 4103.07 4103.27 4101.74 4101.58 4099.51
channel4 70.45 4167.63 4167.76 4166.81 4167.39 4166.98 4166.09 4164.13
channel5 -33.73 4063.78 4062.77 4062.32 4064.63 4062.38 4062.62 4060.63
channel6 -69.03 4029.16 4029.14 4028.07 4030.55 4028.94 4027.49 4026.37
channel7 -89.63 4008.83 4007.56 4008.41 4009.58 4008.09 4008.15 4005.56
channel8 -94.87 4002.30 4002.81 4002.45 4003.76 4002.70 4002.70 4000.82

(click on a plot to zoom...)

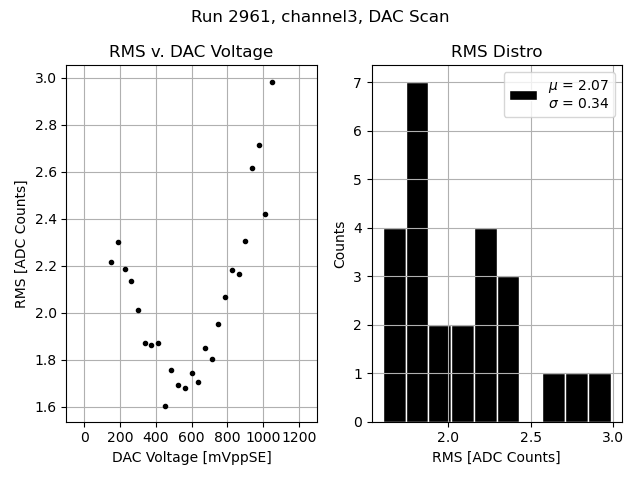

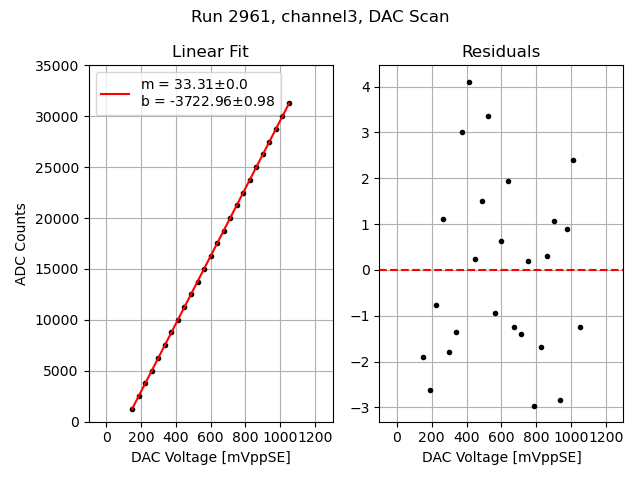

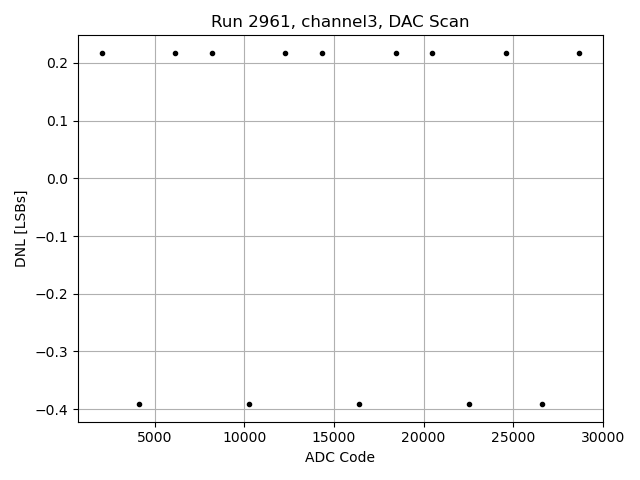

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

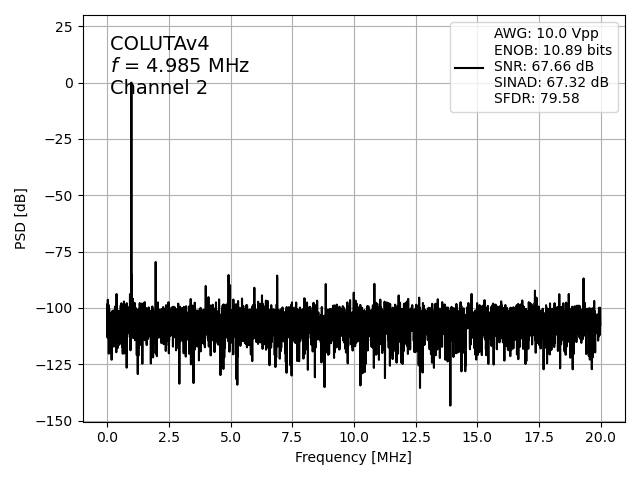

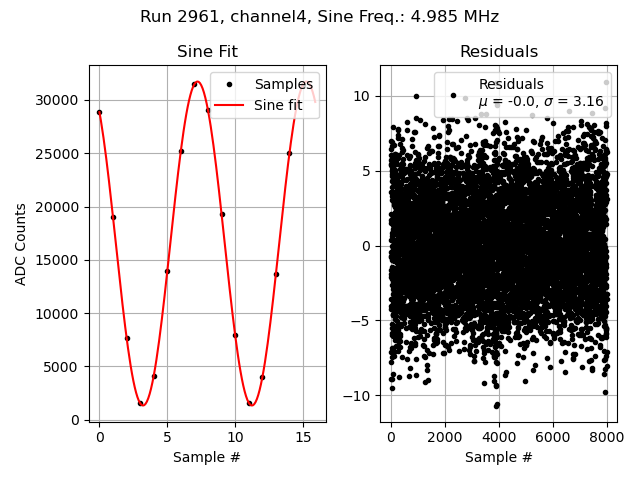

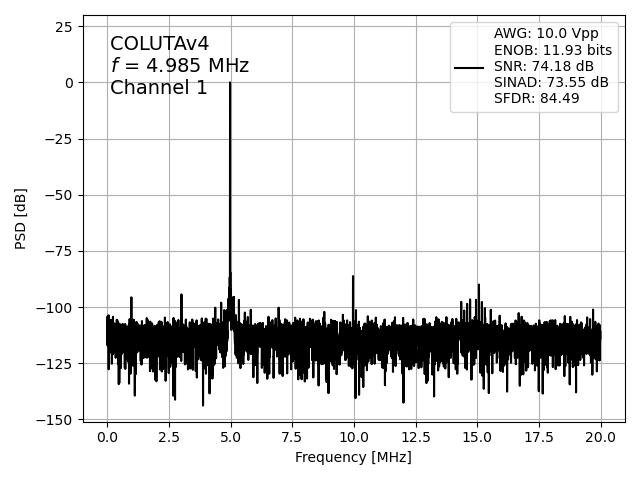

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

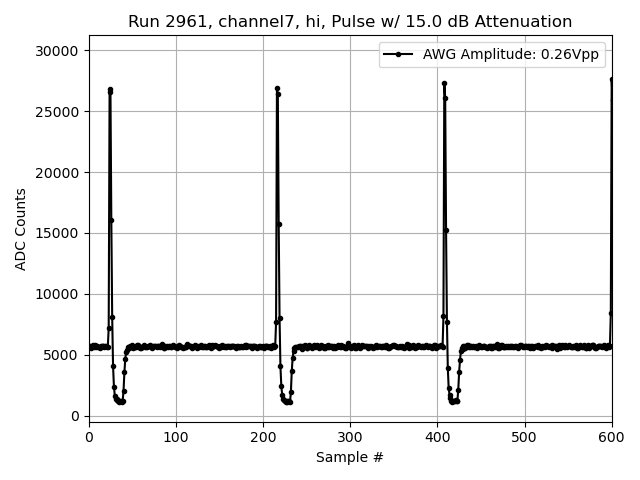

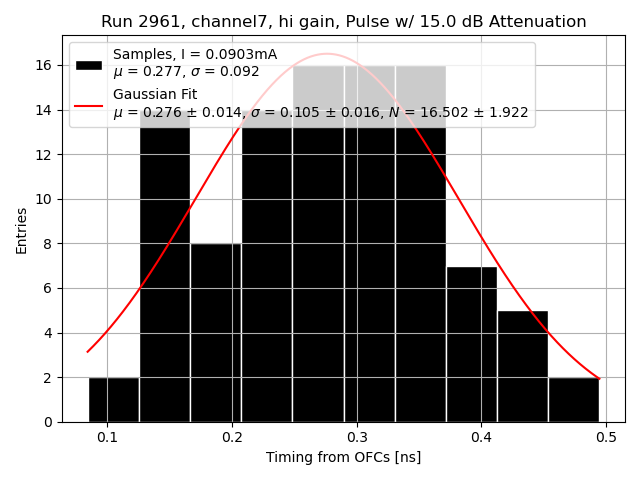

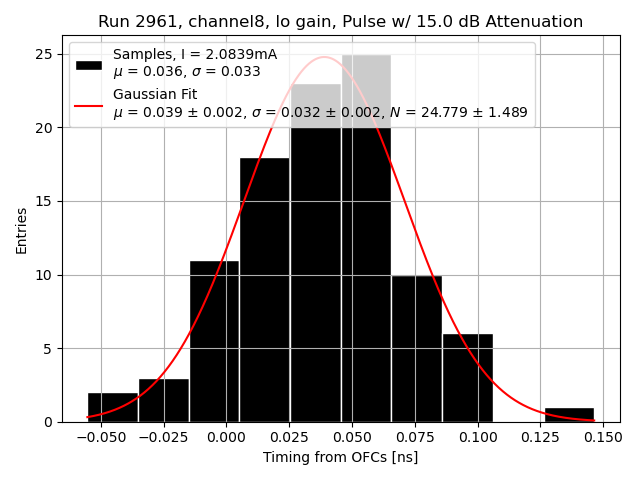

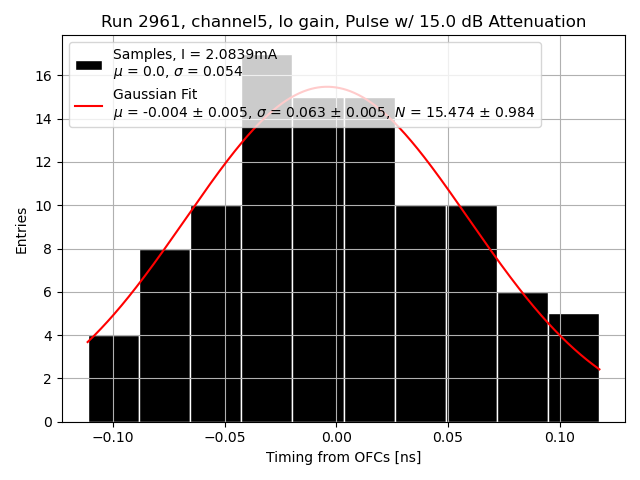

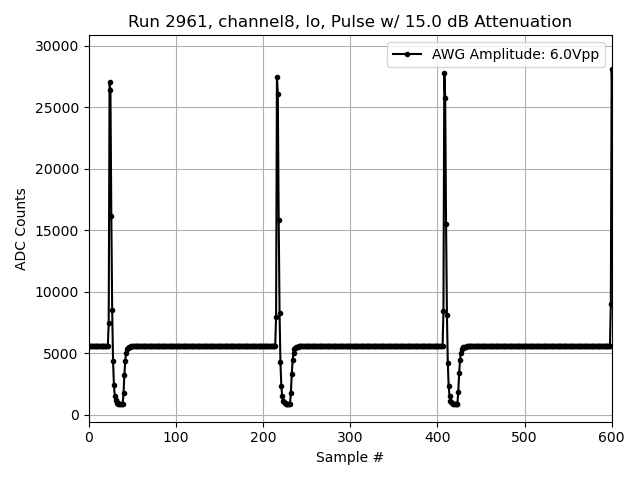

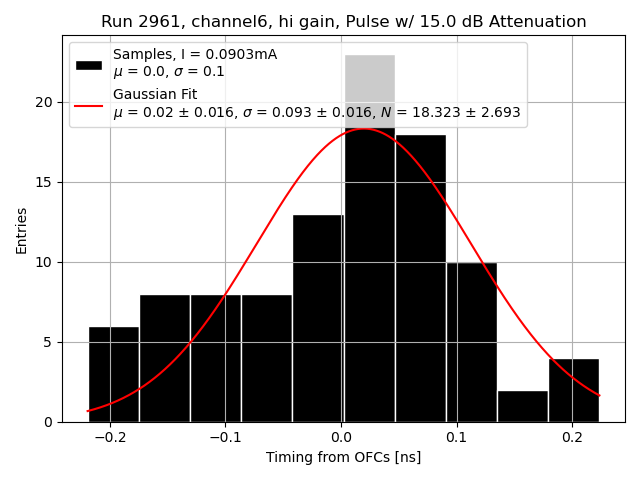

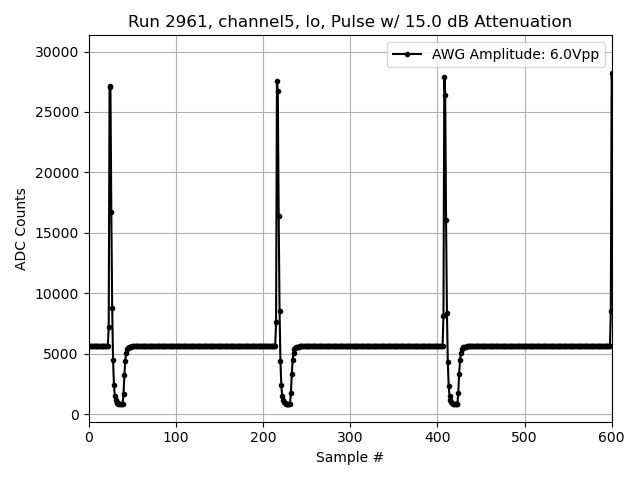

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
Channel 5
Channel 6
Channel 7
Channel 8
