Per-chip Measurements

ASIC 642

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.5630
pre 8.0 0.4057
post 4.0 2.5720
post 8.0 0.4064

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.5

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 1024 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 1024 1024 1024 0 1024 -1 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 -1 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 -1 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
lpGBT Phase Ch1 5 5 5 6 -1 -1 -1 -1 6 -1 5 5 5 5 5 5
lpGBT Phase Ch2 5 5 5 6 6 -1 -1 -1 6 -1 -1 5 5 5 5 5
lpGBT Phase Ch3 5 5 5 6 -1 -1 -1 -1 6 -1 5 5 5 5 5 5
lpGBT Phase Ch4 5 5 5 6 -1 -1 -1 -1 6 -1 5 5 5 5 5 5
lpGBT Phase Ch5 5 5 5 6 6 6 6 6 6 6 -1 5 5 5 5 5
lpGBT Phase Ch6 5 5 5 6 -1 -1 -1 -1 6 -1 -1 5 5 5 5 5
lpGBT Phase Ch7 5 5 5 6 -1 -1 -1 -1 6 -1 -1 5 5 5 5 5
lpGBT Phase Ch8 5 5 5 6 6 6 6 6 6 6 -1 5 5 5 5 5

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
642 channel1 2968 -2.699752 1.000568 -14.304672 -14.492509
642 channel2 2968 -0.861355 6.154368 -2.410607 -3.425358
642 channel4 2968 -0.612860 9.639464 -1.294476 -1.929419

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 1.32349 - - 2968 0.00525 0.00173 [0.07013, 0.25922, 0.54777, 0.40445, 0.20981] [0.34393, -22.69956, -0.1038, 10.29652, 6.86981] 27769.77333 -
channel6 60.84572 - - 2968 0.01840 0.08074 [0.16478, 0.25849, 0.59737, 0.32492, 0.27919] [7.80196, -26.51956, 6.41006, 5.39604, 5.83345] 27079.23000 -
channel7 78.56399 - - 2968 6.43605 0.43929 [0.16478, 0.25849, 0.59737, 0.32492, 0.27919] [7.80196, -26.51956, 6.41006, 5.39604, 5.83345] 26127.17885 -
channel8 54.24827 - - 2968 0.01550 0.04509 [0.07013, 0.25922, 0.54777, 0.40445, 0.20981] [0.34393, -22.69956, -0.1038, 10.29652, 6.86981] 27104.02992 -

SAR calib vals

channel1 3310.0 1891.74 946.65 592.18 355.46 237.24 118.13 204.01 117.26 58.48 29.32 22.35 15.55 9.79 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.03 946.56 592.08 355.37 237.28 118.21 206.98 119.06 59.34 30.18 22.57 15.34 9.73 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.61 946.77 592.05 355.35 237.06 118.24 208.89 119.98 59.87 30.25 22.32 14.99 9.67 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1892.02 946.69 592.19 355.26 237.03 118.24 205.52 118.05 59.04 30.00 22.44 14.96 9.49 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1919.57 953.21 591.59 352.03 231.76 121.22 -1400.30 -803.36 -397.91 -202.18 -320.66 -125.74 -136.97 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.11 946.69 592.33 355.49 237.23 118.15 209.58 120.37 59.90 30.46 23.48 16.13 10.41 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1890.90 946.41 591.95 355.43 237.35 118.11 204.60 117.58 58.61 29.51 22.07 14.81 9.31 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.31 946.73 592.80 355.69 237.60 118.24 241.94 139.26 69.44 35.69 30.41 18.58 12.86 6.0 4.0 2.0 1.0 0.5 0.25

Unscaled SAR calib vals

channel1 3381.04 1932.34 966.97 604.89 363.09 242.33 120.67 208.39 119.78 59.74 29.95 22.83 15.88 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3400.19 1942.56 972.35 608.21 365.05 243.75 121.43 212.62 122.30 60.96 31.00 23.18 15.76 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3424.71 1957.17 979.58 612.57 367.67 245.28 122.34 216.13 124.14 61.95 31.30 23.09 15.51 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3489.45 1994.59 998.01 624.30 374.52 249.88 124.65 216.66 124.45 62.24 31.63 23.66 15.77 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 -241.65 -140.14 -69.59 -43.19 -25.70 -16.92 -8.85 102.23 58.65 29.05 14.76 23.41 9.18 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3180.01 1816.84 909.51 569.07 341.53 227.91 113.51 201.35 115.64 57.55 29.26 22.56 15.50 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3553.64 2030.08 1016.07 635.52 381.59 254.82 126.80 219.66 126.24 62.92 31.68 23.69 15.90 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 2573.84 1470.67 736.17 460.96 276.58 184.76 91.94 188.13 108.29 54.00 27.75 23.65 14.45 10.0 6.0 4.0 2.0 1.0 0.5 0.25

Mdac calib vals

channel1 4621.80 4679.80 4665.54 4652.87 4644.95 4640.20 4622.01 4616.49
channel2 4392.72 4400.92 4408.99 4410.43 4409.37 4392.24 4402.20 4393.14
channel3 4458.46 4457.37 4466.47 4467.51 4474.35 4470.24 4458.71 4442.89
channel4 4322.95 4319.09 4318.10 4316.06 4322.54 4325.28 4301.90 4285.48
channel5 4478.89 4456.34 4433.68 4446.75 4464.50 4496.77 4511.21 4511.55
channel6 4346.70 4350.32 4350.69 4353.02 4352.64 4356.38 4353.28 4351.92
channel7 4352.53 4278.65 4274.51 4274.29 4278.14 4276.83 4278.00 4278.19
channel8 4372.68 4348.05 4340.97 4397.94 4362.79 4351.83 4388.79 4338.29

Unscaled Mdac calib vals

channel1 525.80 4679.80 4665.54 4652.87 4644.95 4640.20 4622.01 4616.49
channel2 296.72 4400.92 4408.99 4410.43 4409.37 4392.24 4402.20 4393.14
channel3 362.46 4457.37 4466.47 4467.51 4474.35 4470.24 4458.71 4442.89
channel4 226.95 4319.09 4318.10 4316.06 4322.54 4325.28 4301.90 4285.48
channel5 382.89 4456.34 4433.68 4446.75 4464.50 4496.77 4511.21 4511.55
channel6 250.70 4350.32 4350.69 4353.02 4352.64 4356.38 4353.28 4351.92
channel7 256.53 4278.65 4274.51 4274.29 4278.14 4276.83 4278.00 4278.19
channel8 276.68 4348.05 4340.97 4397.94 4362.79 4351.83 4388.79 4338.29

(click on a plot to zoom...)
Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

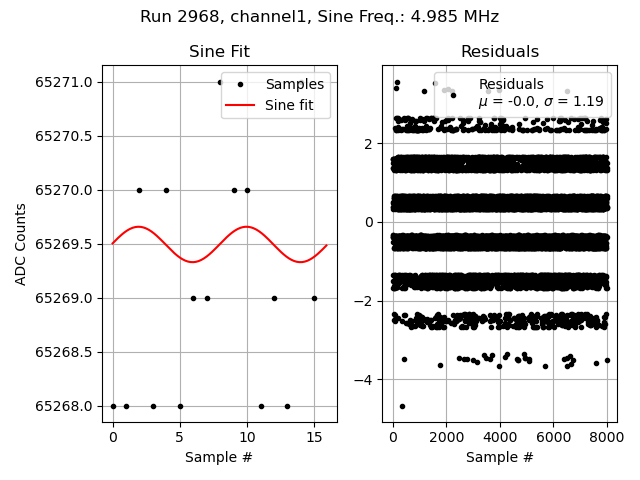

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

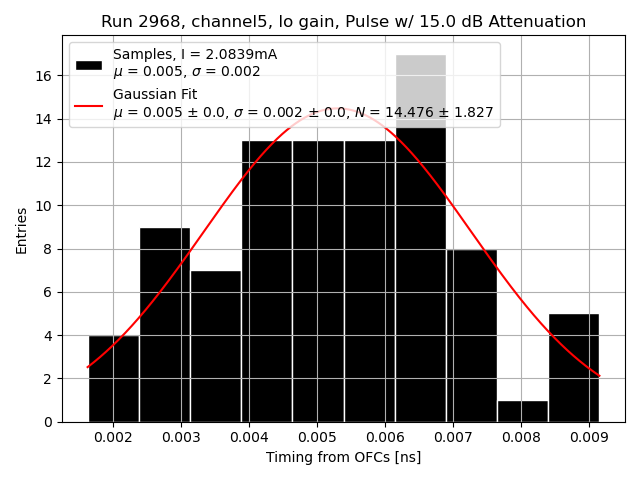

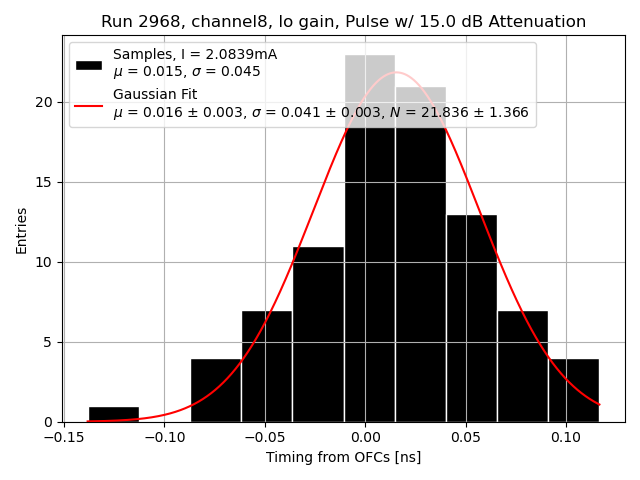

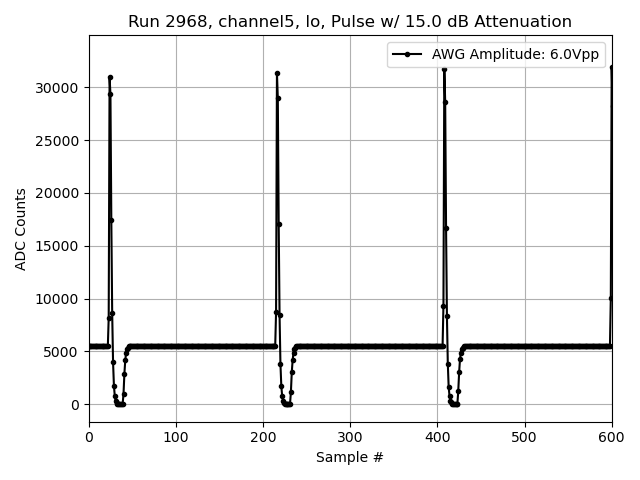

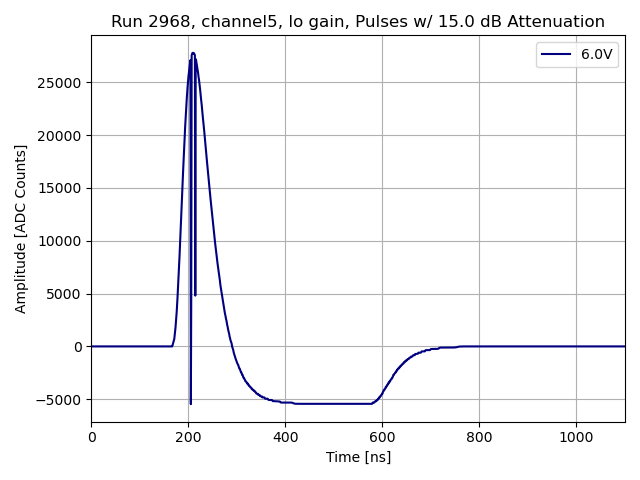

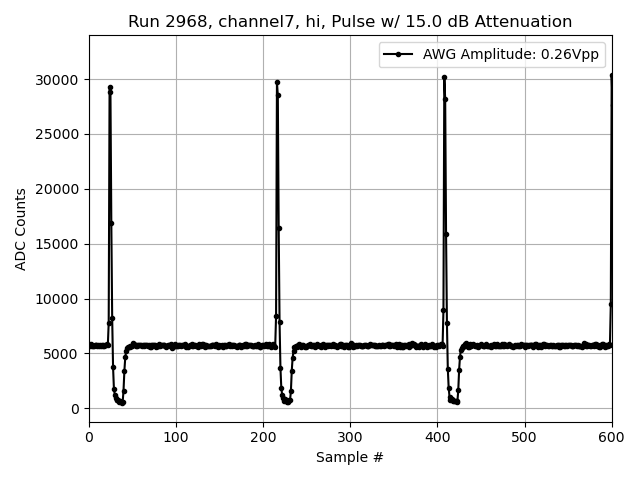

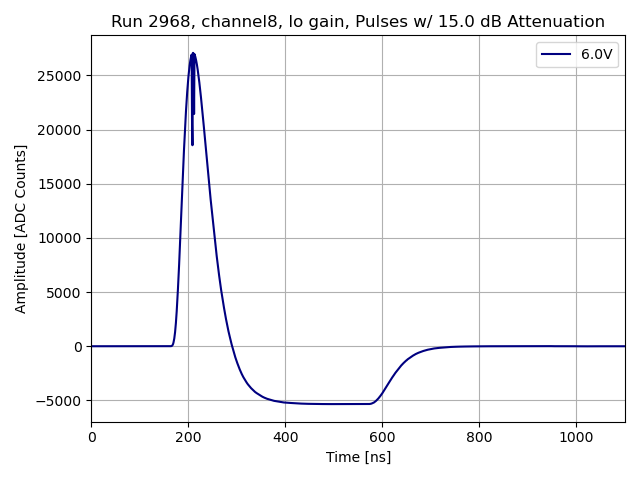

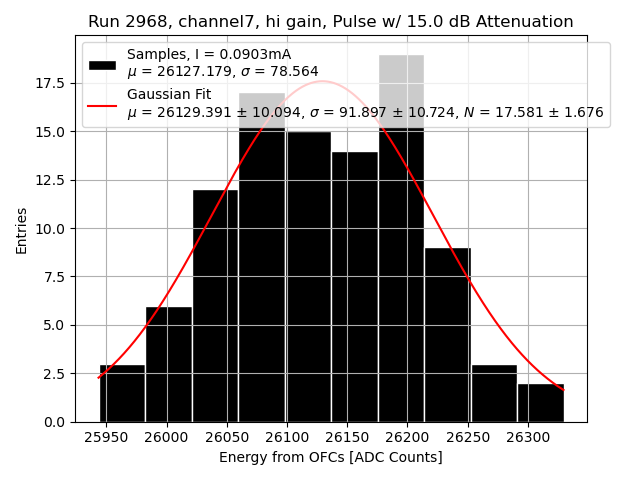

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
Channel 5
Channel 6
Channel 7
Channel 8
