Per-chip Measurements

ASIC 617

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 1.8960
pre 8.0 0.4059
post 4.0 2.5350
post 8.0 0.4066

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.5

Before Edge Count (CP40) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 -1 -1 -1 0 -1 -1 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 -1 -1 -1 -1 -1 -1 -1 1024 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 -1 -1 -1 -1 -1 -1 -1 1024 1024 1024 1024 1024
lpGBT Phase Ch1 3 3 3 4 -1 -1 -1 -1 -1 -1 3 3 3 3 3 3
lpGBT Phase Ch2 3 3 3 4 -1 -1 -1 -1 4 -1 3 3 3 3 3 3
lpGBT Phase Ch3 3 3 3 4 -1 -1 -1 -1 -1 -1 3 3 3 3 3 3
lpGBT Phase Ch4 3 3 3 4 -1 -1 -1 -1 -1 -1 3 3 3 3 3 3
lpGBT Phase Ch5 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch6 3 3 3 4 -1 -1 -1 -1 -1 -1 -1 3 3 3 3 3
lpGBT Phase Ch7 3 3 3 4 -1 -1 -1 -1 -1 -1 -1 3 3 3 3 3
lpGBT Phase Ch8 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
617 channel1 2971 -2.620118 4.555951 -13.908927 -14.013110
617 channel2 2971 -0.790069 1.314412 0.974637 -2.996215
617 channel4 2971 -1.355745 0.484079 -4.329827 -6.401582

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 5.08122 - - 2971 -0.01346 0.07396 [0.11497, 0.20783, 0.64931, 0.2727, 0.24863] [11.36643, -26.42632, 5.80186, 7.40486, 1.44255] 25659.37750 -
channel6 62.42323 - - 2971 -0.00002 0.08989 [0.14885, 0.24792, 0.60425, 0.32625, 0.26585] [8.23997, -26.19081, 5.55096, 6.56997, 4.56536] 25701.58850 -
channel7 78.20675 - - 2971 -0.85595 6.14663 [0.14885, 0.24792, 0.60425, 0.32625, 0.26585] [8.23997, -26.19081, 5.55096, 6.56997, 4.56536] -20.80802 -
channel8 13.23385 - - 2971 -0.23780 3.83798 [0.11497, 0.20783, 0.64931, 0.2727, 0.24863] [11.36643, -26.42632, 5.80186, 7.40486, 1.44255] 1.27205 -

SAR calib vals

channel1 3310.0 1891.38 947.62 593.55 356.66 238.50 118.22 316.05 181.48 90.21 45.67 46.37 22.78 19.22 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.42 946.74 592.28 355.68 237.25 118.26 204.66 117.58 58.64 29.63 22.39 15.08 9.49 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.39 946.58 592.20 355.54 237.29 118.33 202.53 116.19 57.96 29.21 21.72 14.52 9.12 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.10 946.65 592.17 355.40 237.33 118.20 205.57 117.93 58.74 29.72 22.32 15.01 9.50 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.00 946.98 592.23 355.63 237.24 118.27 202.45 116.14 57.91 29.24 21.80 14.49 9.09 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.44 946.61 592.27 355.50 237.43 118.25 203.08 116.50 58.04 29.22 21.65 14.44 9.04 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.32 946.99 592.41 355.53 237.32 118.16 204.18 117.47 58.54 29.56 22.28 14.99 9.35 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.26 946.76 592.32 355.69 237.38 118.23 202.88 116.42 58.01 29.26 21.82 14.87 9.30 6.0 4.0 2.0 1.0 0.5 0.25

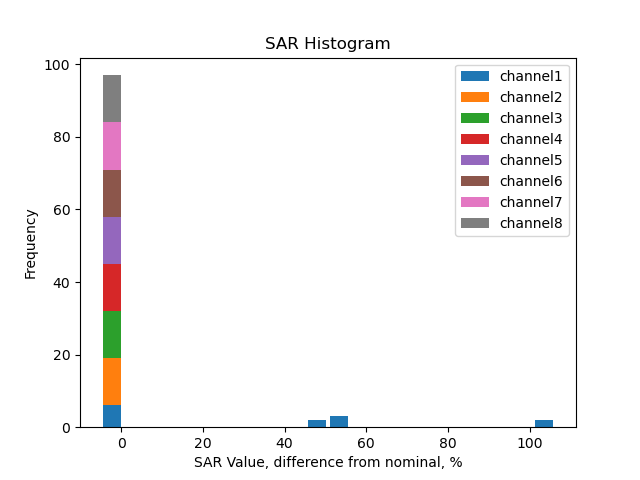

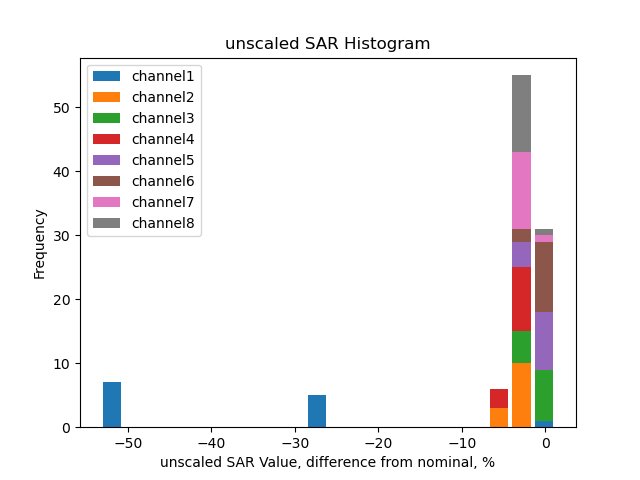

Unscaled SAR calib vals

channel1 1721.89 983.91 492.96 308.77 185.54 124.07 61.50 164.41 94.41 46.93 23.76 24.12 11.85 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3489.07 1993.75 997.96 624.32 374.92 250.08 124.66 215.73 123.94 61.81 31.23 23.60 15.90 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3629.37 2073.88 1037.91 649.34 389.85 260.18 129.75 222.07 127.40 63.55 32.03 23.82 15.92 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3482.53 1989.67 995.99 623.04 373.93 249.70 124.36 216.28 124.08 61.80 31.27 23.48 15.79 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3641.16 2080.19 1041.72 651.48 391.21 260.97 130.10 222.70 127.76 63.70 32.16 23.98 15.94 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3661.61 2092.36 1047.16 655.19 393.26 262.65 130.81 224.65 128.88 64.21 32.32 23.95 15.97 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3541.96 2023.86 1013.35 633.92 380.44 253.95 126.44 218.49 125.70 62.64 31.63 23.84 16.04 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3558.20 2033.08 1017.75 636.73 382.36 255.18 127.10 218.09 125.15 62.36 31.45 23.46 15.99 10.0 6.0 4.0 2.0 1.0 0.5 0.25

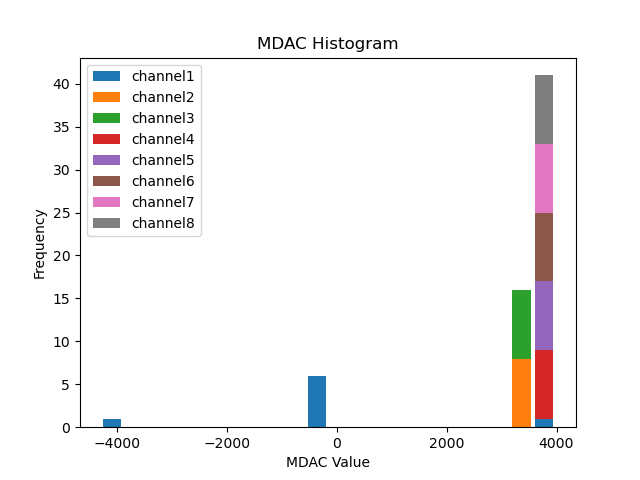

Mdac calib vals

channel1 4091.24 -3.65 -3.90 -4.17 -4099.77 0.40 -8.22 -3.35
channel2 3710.63 3699.90 3703.50 3734.11 3713.55 3711.10 3692.33 3580.54
channel3 3764.82 3766.48 3765.23 3765.68 3764.97 3762.75 3763.78 3762.72
channel4 3798.69 3797.71 3795.47 3796.20 3799.87 3800.01 3797.95 3797.09
channel5 4184.17 4185.25 4184.66 4184.70 4186.43 4184.99 4184.86 4180.80
channel6 4188.01 4190.93 4191.09 4191.00 4193.29 4190.73 4189.63 4187.61
channel7 4140.77 4139.85 4142.20 4141.85 4143.13 4139.39 4141.95 4130.37
channel8 4138.63 4140.41 4140.33 4140.32 4141.17 4139.35 4138.92 4137.24

Unscaled Mdac calib vals

channel1 -4.76 -3.65 -3.90 -4.17 -4099.77 0.40 -8.22 -3.35
channel2 -385.37 3699.90 3703.50 3734.11 3713.55 3711.10 3692.33 3580.54
channel3 -331.18 3766.48 3765.23 3765.68 3764.97 3762.75 3763.78 3762.72
channel4 -297.31 3797.71 3795.47 3796.20 3799.87 3800.01 3797.95 3797.09
channel5 88.17 4185.25 4184.66 4184.70 4186.43 4184.99 4184.86 4180.80
channel6 92.01 4190.93 4191.09 4191.00 4193.29 4190.73 4189.63 4187.61
channel7 44.77 4139.85 4142.20 4141.85 4143.13 4139.39 4141.95 4130.37
channel8 42.63 4140.41 4140.33 4140.32 4141.17 4139.35 4138.92 4137.24

(click on a plot to zoom...)

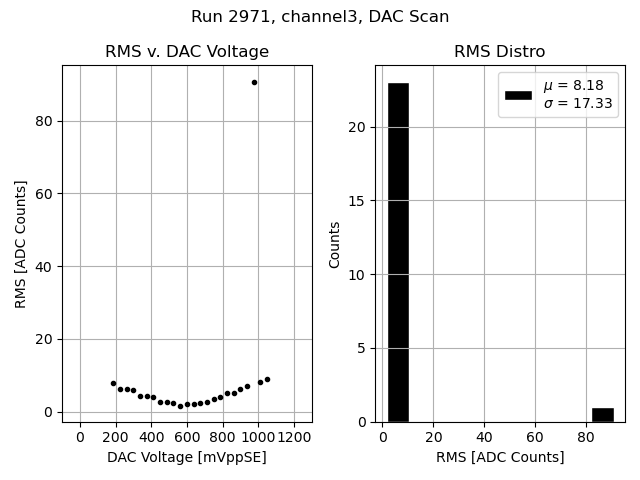

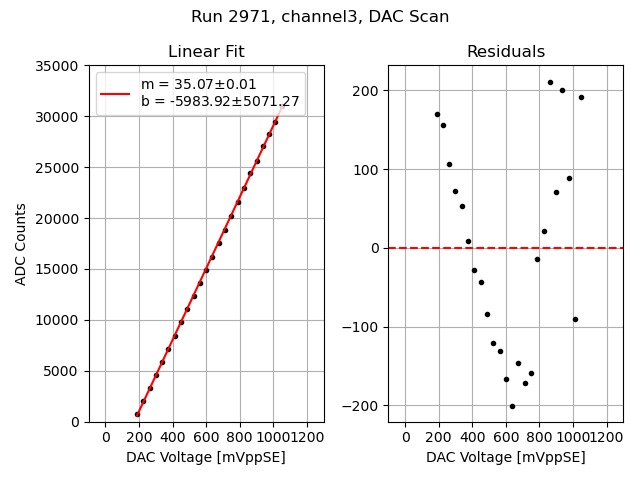

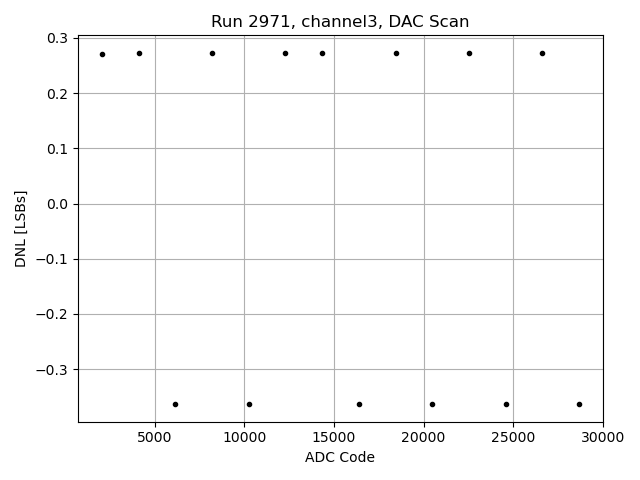

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

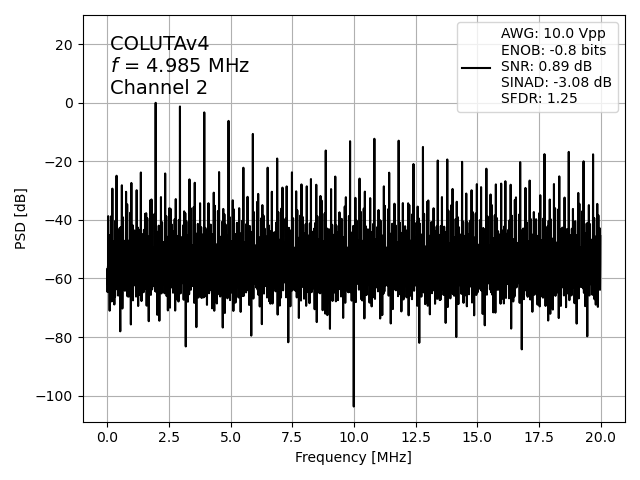

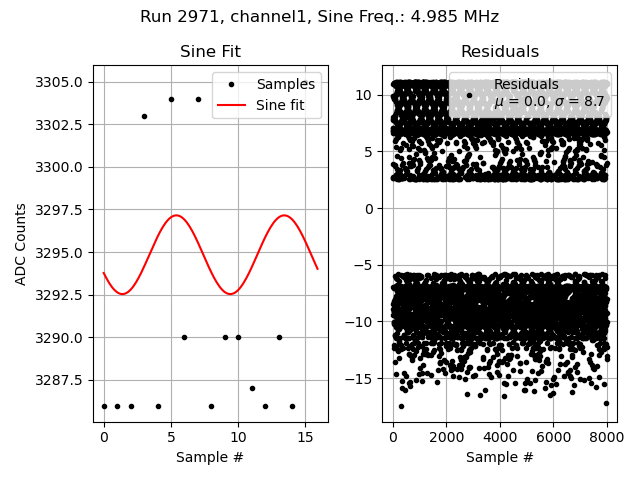

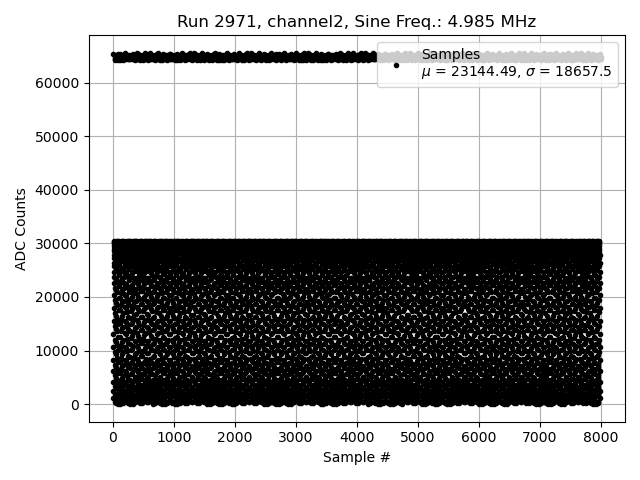

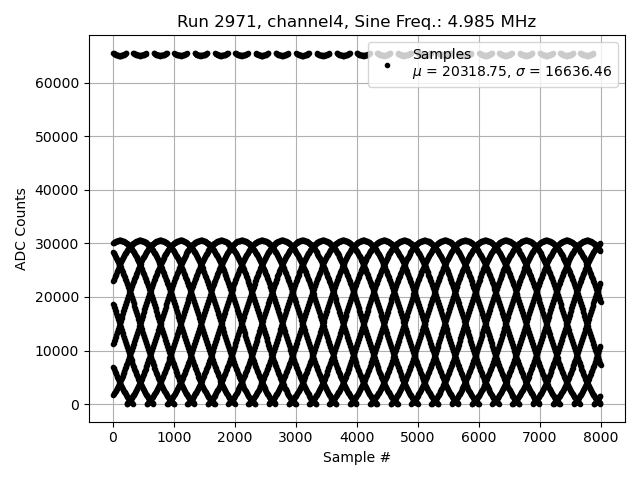

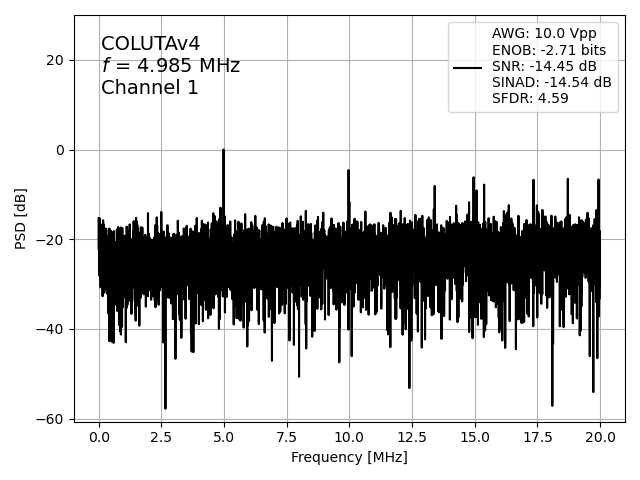

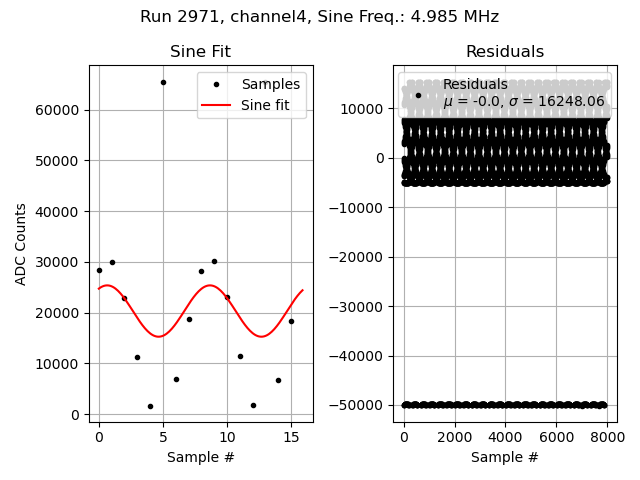

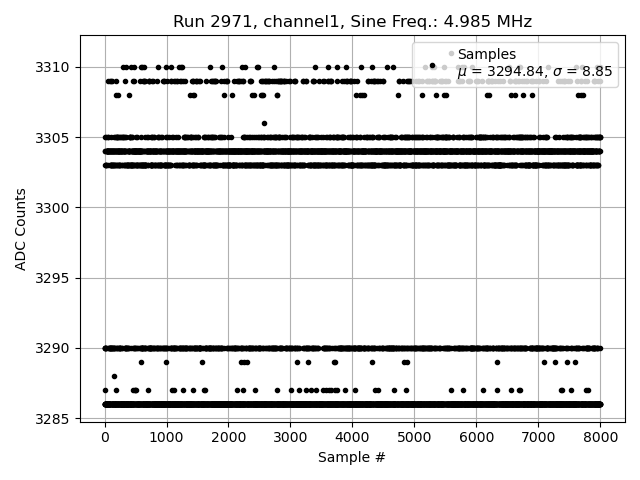

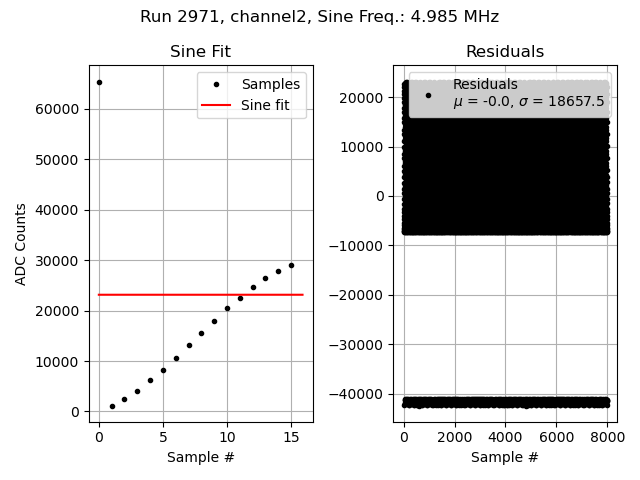

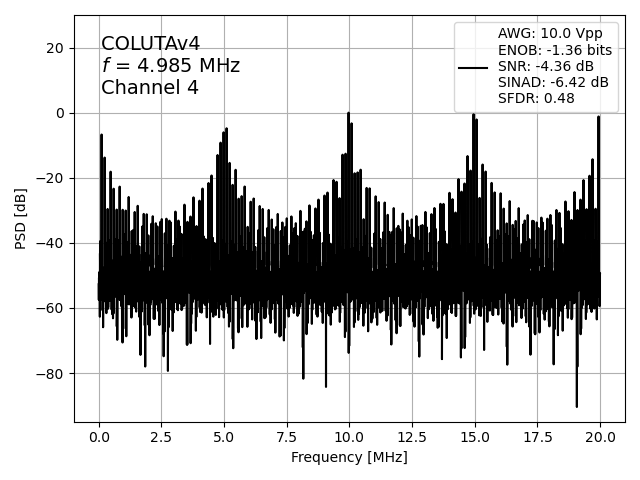

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

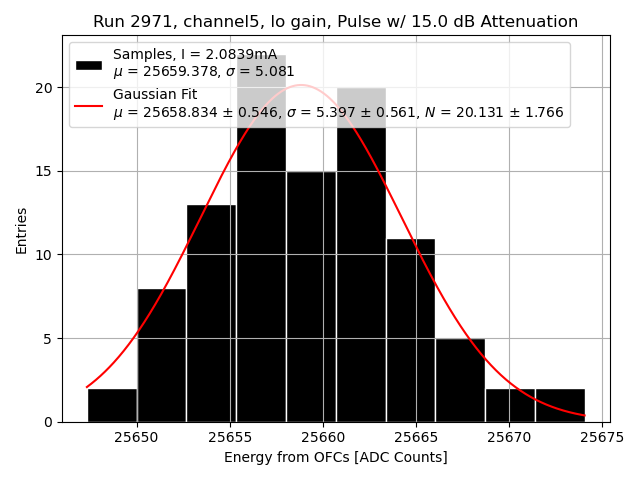

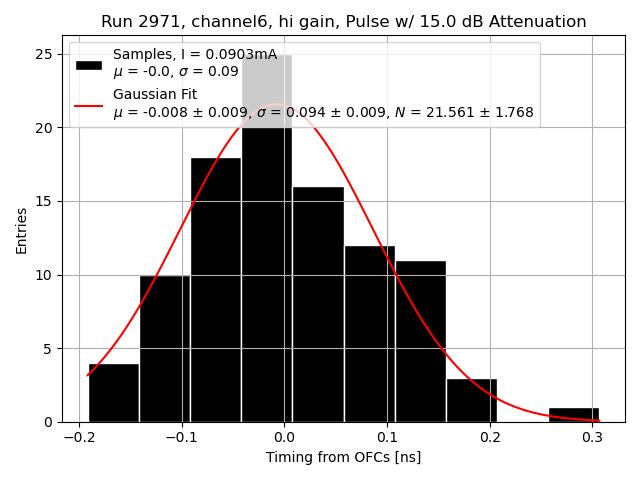

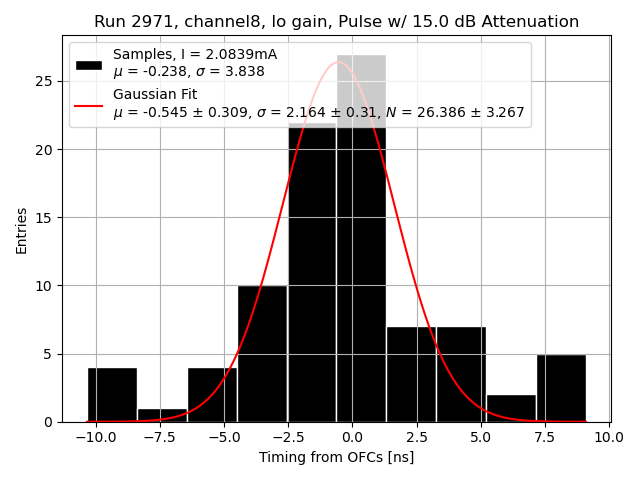

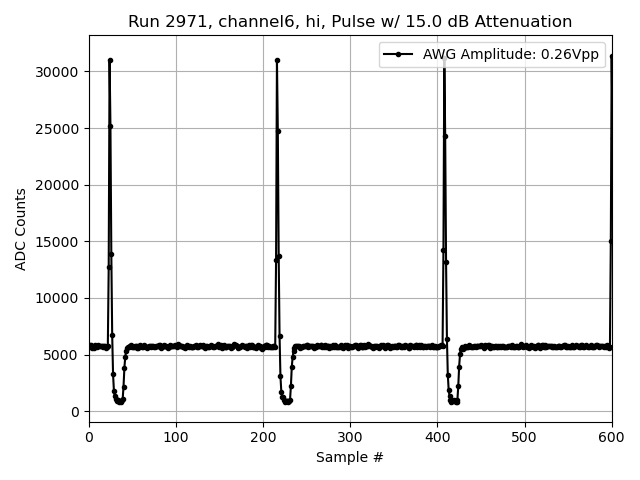

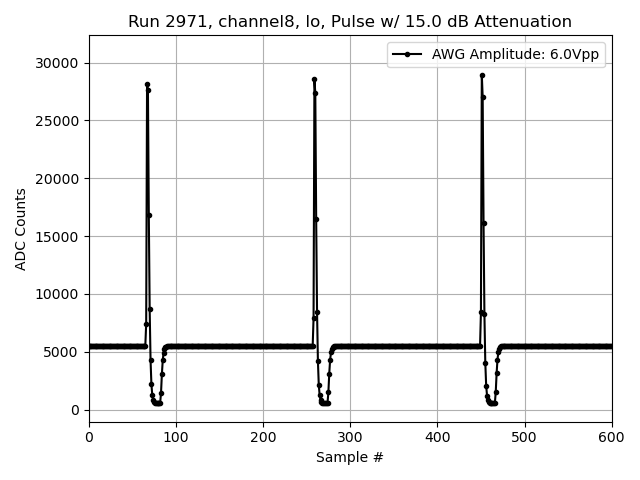

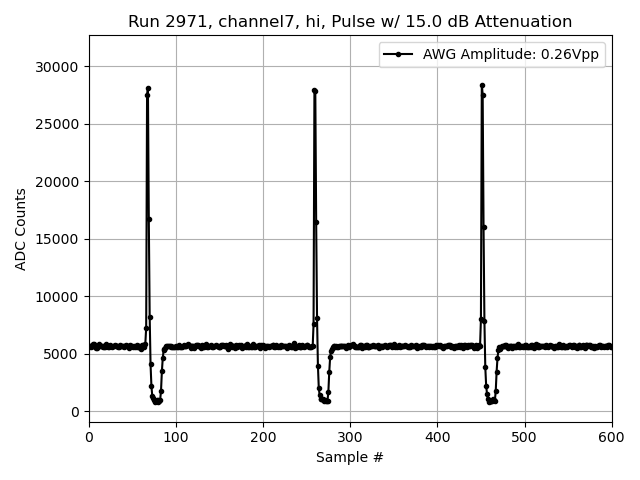

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs

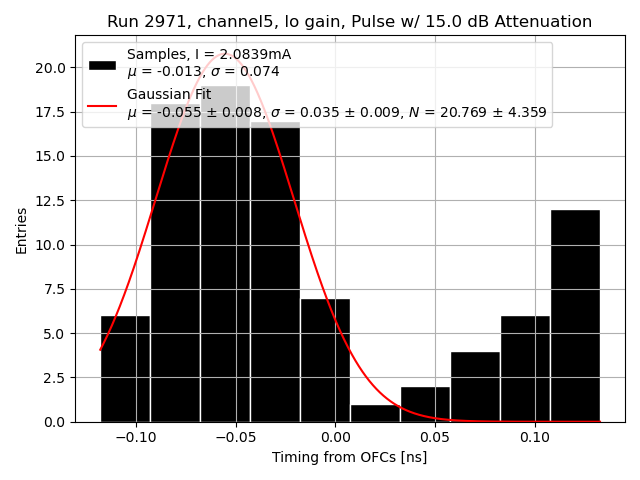

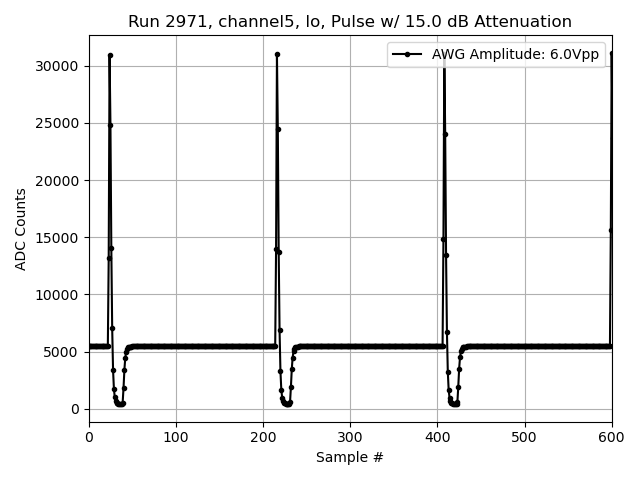

Channel 5

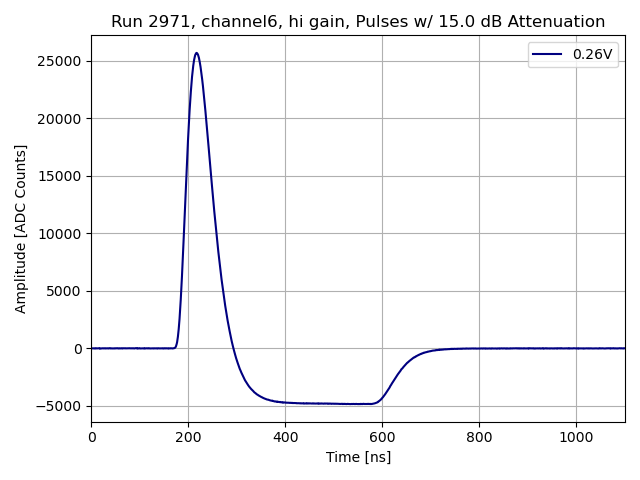

Channel 6

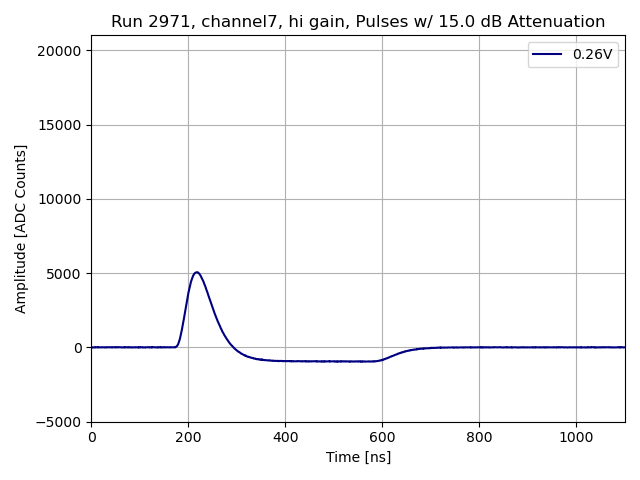

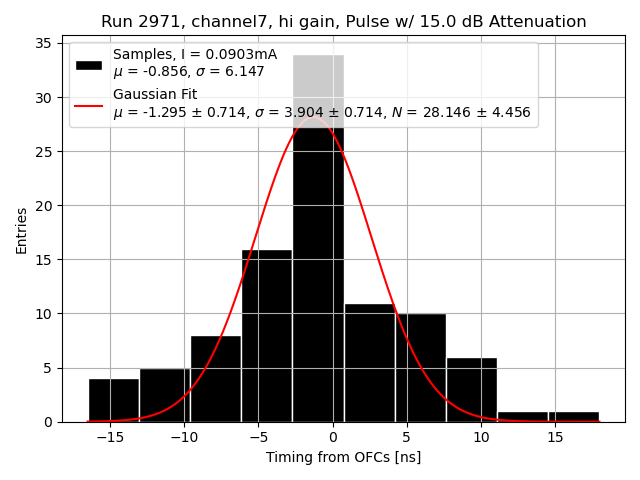

Channel 7

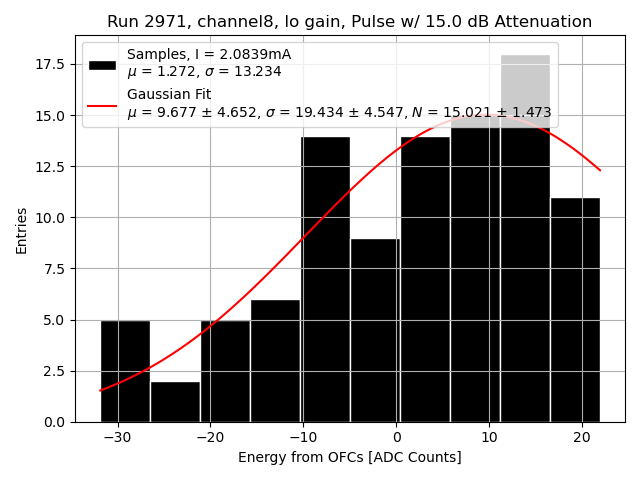

Channel 8
