Per-chip Measurements

ASIC 665

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.0920
pre 8.0 0.4045
post 4.0 2.5770
post 8.0 0.4061

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.4375

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 1024 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 0 0 0 0 0 -1 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
lpGBT Phase Ch1 3 3 3 4 4 -1 -1 -1 4 -1 3 3 3 3 3 3
lpGBT Phase Ch2 3 3 3 4 4 4 4 4 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch3 3 3 3 4 4 -1 -1 -1 4 -1 3 3 3 3 3 3
lpGBT Phase Ch4 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch5 3 3 3 4 4 4 4 4 4 4 -1 3 3 3 3 3
lpGBT Phase Ch6 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch7 3 3 3 4 4 -1 -1 -1 4 -1 -1 -1 3 3 3 3
lpGBT Phase Ch8 3 3 3 4 4 4 4 4 4 4 -1 3 3 3 3 3

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
665 channel1 2977 11.596154 78.153954 73.098693 71.568844
665 channel2 2977 10.786043 80.931385 67.006092 66.691981
665 channel4 2977 11.615427 78.074855 73.208282 71.684869

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 6.10627 - - 2977 -0.00013 0.03353 [0.12262, 0.23082, 0.60709, 0.31689, 0.25291] [8.99273, -25.8269, 5.24542, 7.28525, 2.85052] 24773.98750 -
channel6 57.48975 - - 2977 0.00001 0.08017 [0.14543, 0.24332, 0.60208, 0.33435, 0.25974] [7.55241, -26.05787, 5.15792, 7.08215, 4.63507] 24872.07950 -
channel7 54.19338 - - 2977 0.31016 0.10518 [0.14543, 0.24332, 0.60208, 0.33435, 0.25974] [7.55241, -26.05787, 5.15792, 7.08215, 4.63507] 24541.20464 -
channel8 9.26252 - - 2977 10.36510 0.04053 [0.12262, 0.23082, 0.60709, 0.31689, 0.25291] [8.99273, -25.8269, 5.24542, 7.28525, 2.85052] 23489.73873 -

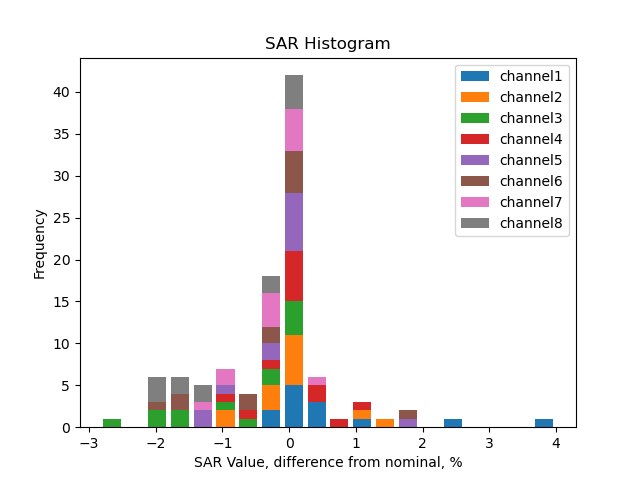

SAR calib vals

channel1 3310.0 1891.95 946.85 592.18 355.30 237.18 118.22 207.46 119.10 59.46 29.70 22.43 15.15 9.62 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.18 946.56 592.11 355.57 237.17 118.26 205.03 117.98 58.72 29.64 22.23 14.97 9.39 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.72 946.97 592.29 355.30 237.31 118.19 202.88 116.39 57.98 29.39 21.98 14.55 8.99 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.88 947.50 591.82 355.66 237.29 118.35 207.59 119.14 59.41 29.92 22.26 14.73 9.15 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.22 946.72 592.26 355.55 237.38 118.32 204.31 117.13 58.48 29.52 22.23 14.81 9.41 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1890.68 946.58 592.14 355.50 237.20 118.25 203.40 116.65 58.22 29.41 22.03 14.79 9.41 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.24 946.81 592.13 355.40 237.22 118.08 204.46 117.43 58.61 29.59 22.16 14.74 9.28 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.34 946.65 592.34 355.47 237.31 118.24 202.85 116.39 58.00 29.22 21.75 14.55 9.12 6.0 4.0 2.0 1.0 0.5 0.25

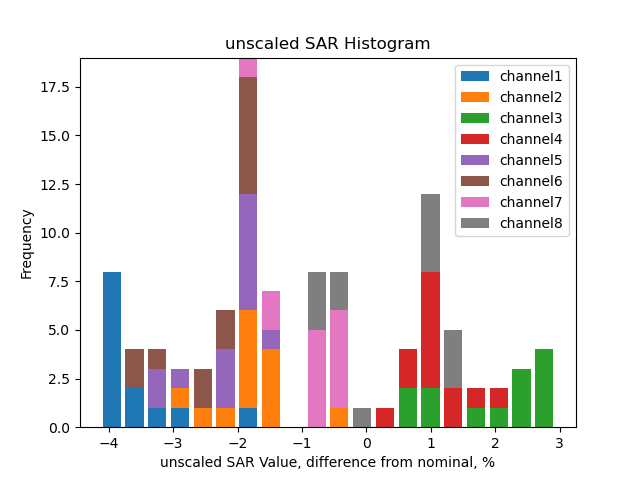

Unscaled SAR calib vals

channel1 3442.22 1967.52 984.67 615.84 369.49 246.65 122.94 215.75 123.86 61.84 30.89 23.33 15.75 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3523.83 2013.35 1007.71 630.36 378.54 252.49 125.90 218.28 125.60 62.51 31.56 23.67 15.94 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3682.05 2104.35 1053.41 658.87 395.24 263.98 131.48 225.68 129.47 64.50 32.69 24.45 16.19 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3617.27 2067.51 1035.46 646.76 388.68 259.32 129.34 226.86 130.20 64.93 32.70 24.33 16.10 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3517.42 2009.73 1006.05 629.37 377.83 252.26 125.73 217.11 124.47 62.14 31.37 23.62 15.74 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3518.13 2009.56 1006.10 629.37 377.85 252.11 125.69 216.19 123.98 61.88 31.26 23.41 15.72 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3565.36 2037.15 1019.85 637.81 382.82 255.52 127.19 220.23 126.49 63.13 31.87 23.87 15.88 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3627.58 2072.81 1037.48 649.17 389.58 260.08 129.58 222.31 127.56 63.57 32.02 23.84 15.95 10.0 6.0 4.0 2.0 1.0 0.5 0.25

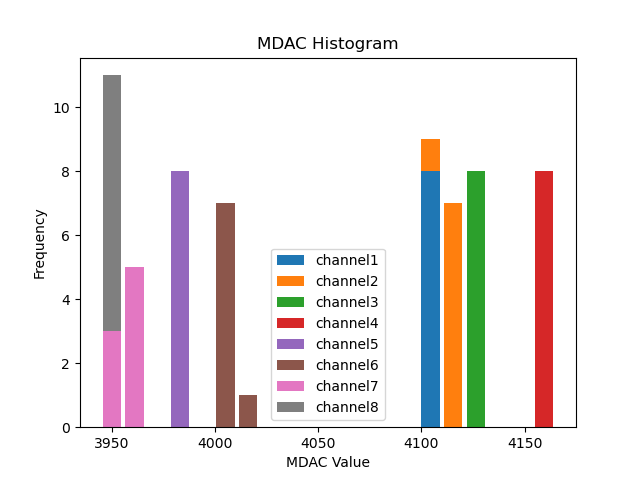

Mdac calib vals

channel1 4111.06 4112.81 4112.21 4111.65 4113.55 4110.43 4108.88 4105.87
channel2 4117.83 4119.38 4119.64 4118.94 4119.78 4117.72 4115.80 4114.76
channel3 4132.97 4134.85 4133.61 4133.32 4133.65 4131.24 4130.91 4129.63
channel4 4167.94 4170.07 4170.58 4169.37 4169.60 4167.69 4167.25 4166.44
channel5 3983.10 3986.04 3985.37 3987.50 3990.54 3988.70 3990.61 3990.56
channel6 4011.07 4012.90 4013.06 4013.92 4016.39 4015.59 4015.34 4013.87
channel7 3957.09 3959.73 3960.17 3961.55 3963.03 3962.44 3962.00 3961.71
channel8 3949.91 3952.36 3953.06 3952.91 3955.44 3954.49 3954.97 3953.22

Unscaled Mdac calib vals

channel1 15.06 4112.81 4112.21 4111.65 4113.55 4110.43 4108.88 4105.87
channel2 21.83 4119.38 4119.64 4118.94 4119.78 4117.72 4115.80 4114.76
channel3 36.97 4134.85 4133.61 4133.32 4133.65 4131.24 4130.91 4129.63
channel4 71.94 4170.07 4170.58 4169.37 4169.60 4167.69 4167.25 4166.44
channel5 -112.90 3986.04 3985.37 3987.50 3990.54 3988.70 3990.61 3990.56
channel6 -84.93 4012.90 4013.06 4013.92 4016.39 4015.59 4015.34 4013.87
channel7 -138.91 3959.73 3960.17 3961.55 3963.03 3962.44 3962.00 3961.71
channel8 -146.09 3952.36 3953.06 3952.91 3955.44 3954.49 3954.97 3953.22

(click on a plot to zoom...)

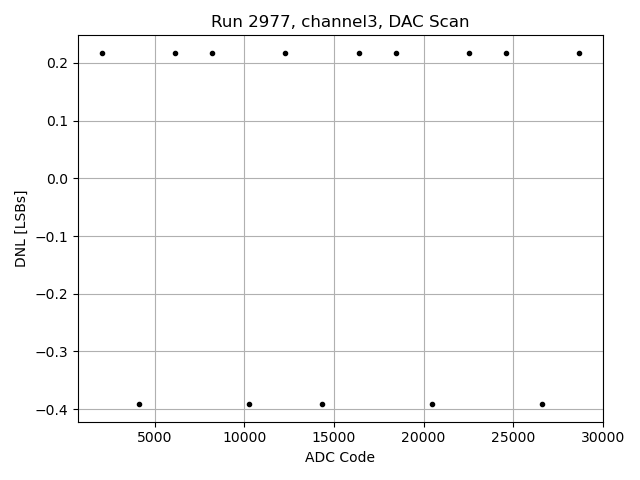

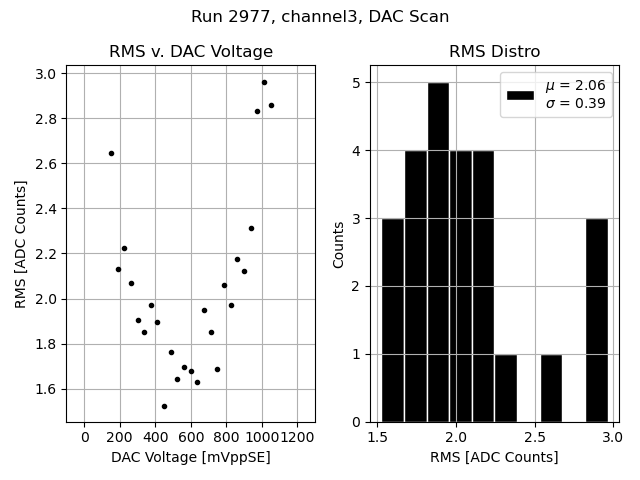

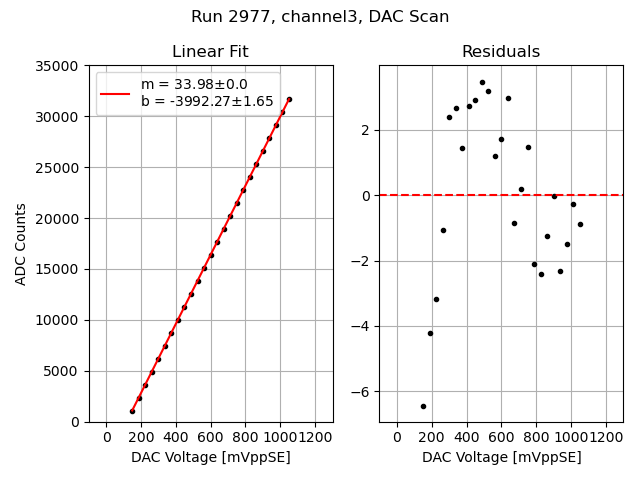

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

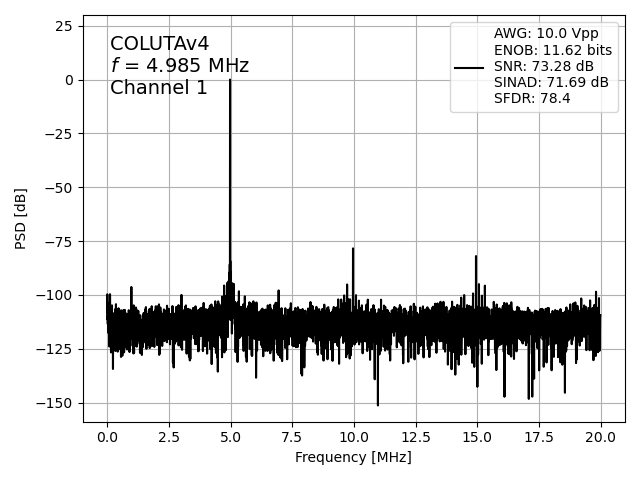

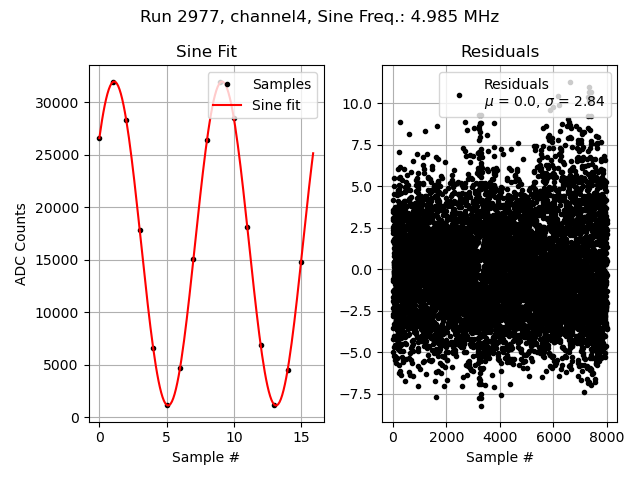

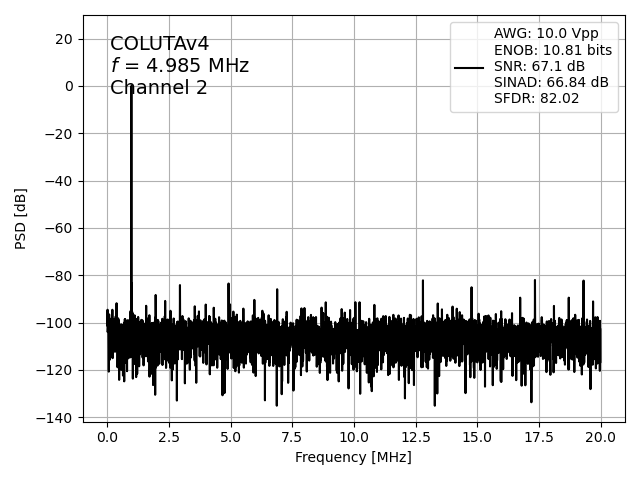

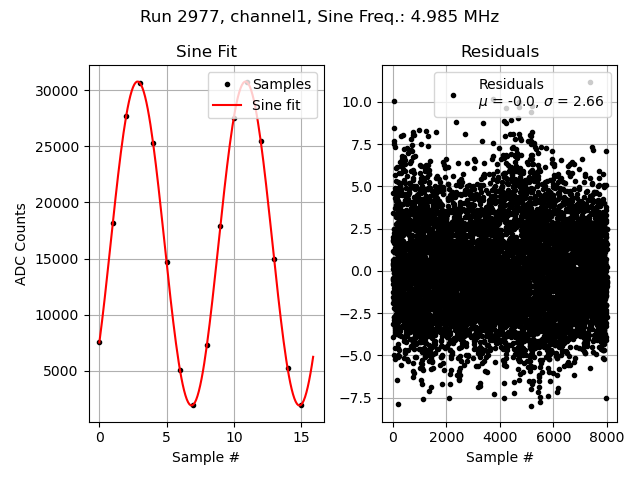

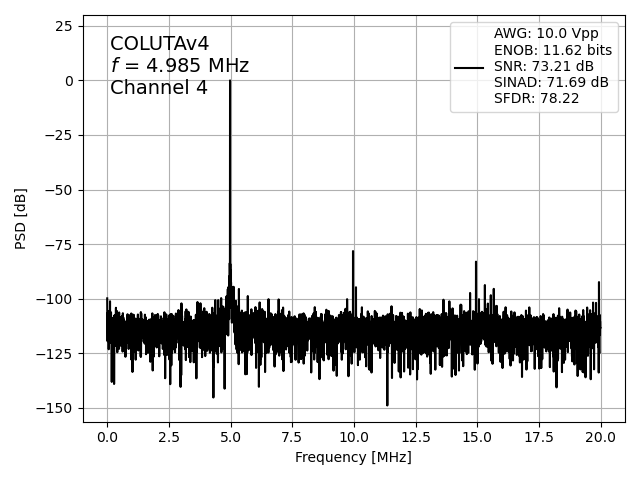

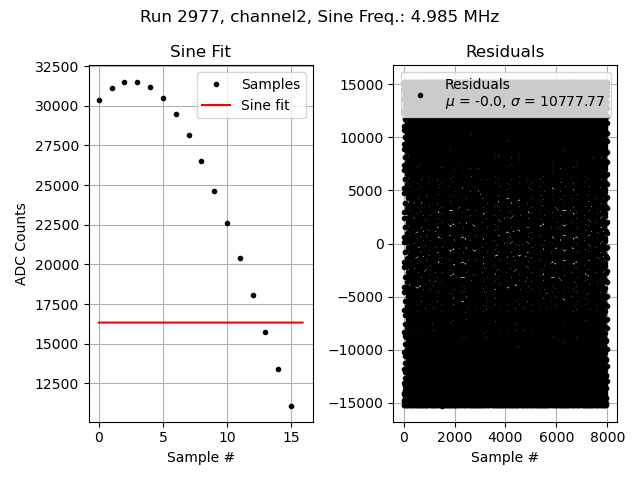

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

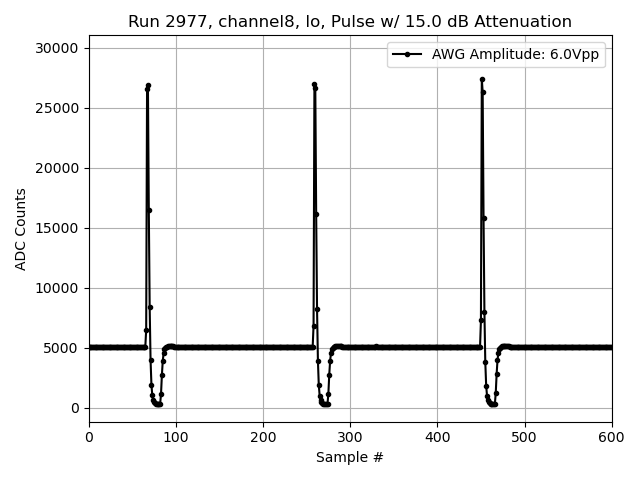

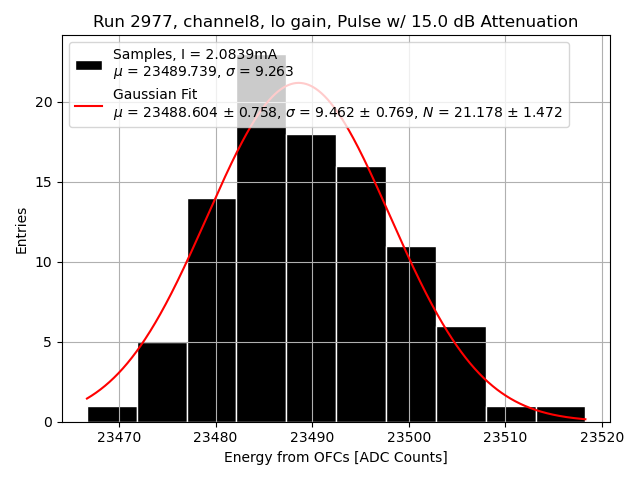

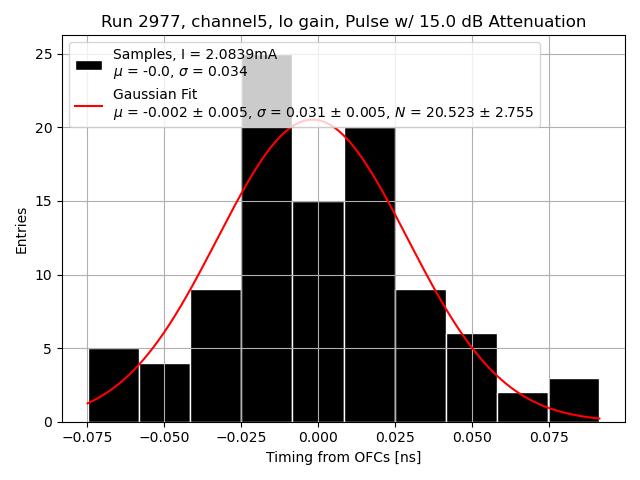

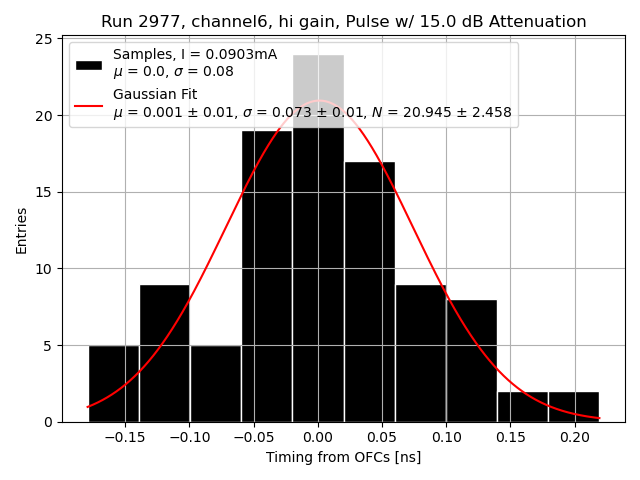

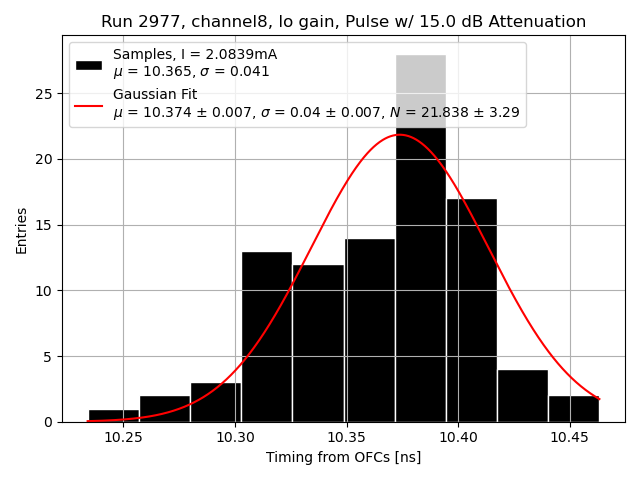

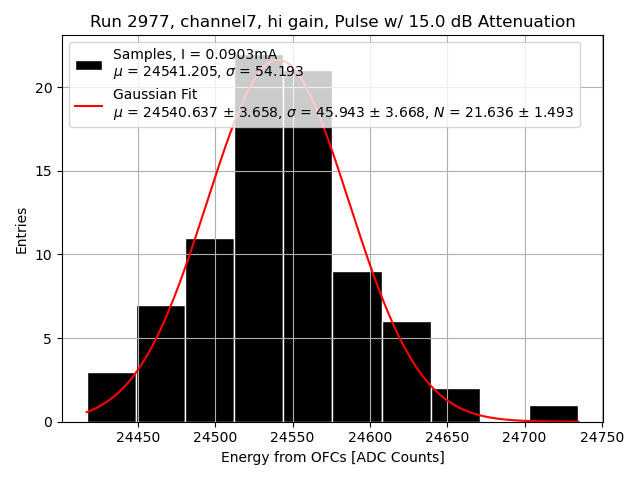

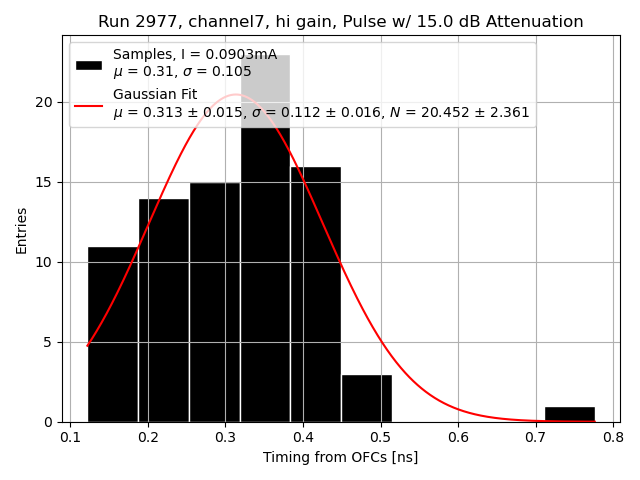

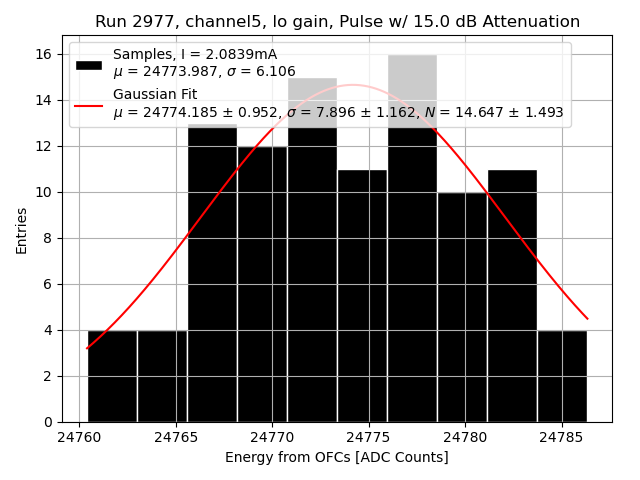

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
Channel 5
Channel 6
Channel 7
Channel 8
