Per-chip Measurements

ASIC 708

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.3940
pre 8.0 0.4051
post 4.0 2.6470
post 8.0 0.4064

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.5

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 -1 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 1024 0 0 0 0 0 0 -1 -1 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 -1 -1 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 -1 -1 1024 1024 1024 1024
lpGBT Phase Ch1 3 3 3 3 4 4 4 4 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch2 3 3 3 3 4 4 4 4 4 4 -1 3 3 3 3 3
lpGBT Phase Ch3 3 3 3 3 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch4 3 3 3 3 4 4 4 4 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch5 3 3 3 3 4 4 4 4 4 4 -1 -1 3 3 3 3
lpGBT Phase Ch6 3 3 3 3 4 4 4 4 4 -1 -1 -1 3 3 3 3
lpGBT Phase Ch7 3 3 3 3 4 4 4 4 4 -1 -1 -1 3 3 3 3
lpGBT Phase Ch8 3 3 3 3 4 4 4 4 4 4 -1 -1 3 3 3 3

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
708 channel1 2979 11.564351 77.528141 72.844901 71.377391
708 channel2 2979 10.922692 83.323788 67.720955 67.514607
708 channel4 2979 11.700493 83.908246 72.763818 72.196966

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 4.84905 - - 2979 0.00000 0.04069 [0.13728, 0.23696, 0.59503, 0.32629, 0.26541] [8.3771, -25.85329, 5.34644, 6.90734, 3.27974] 24205.68800 -
channel6 59.09735 - - 2979 0.00003 0.08254 [0.16082, 0.26095, 0.60104, 0.31774, 0.27732] [8.18755, -26.22224, 7.03557, 5.52348, 5.04717] 24321.07550 -
channel7 53.71517 - - 2979 0.24266 0.07901 [0.16082, 0.26095, 0.60104, 0.31774, 0.27732] [8.18755, -26.22224, 7.03557, 5.52348, 5.04717] 24043.80769 -
channel8 5.00668 - - 2979 -0.06924 0.45033 [0.13728, 0.23696, 0.59503, 0.32629, 0.26541] [8.3771, -25.85329, 5.34644, 6.90734, 3.27974] 0.13983 -

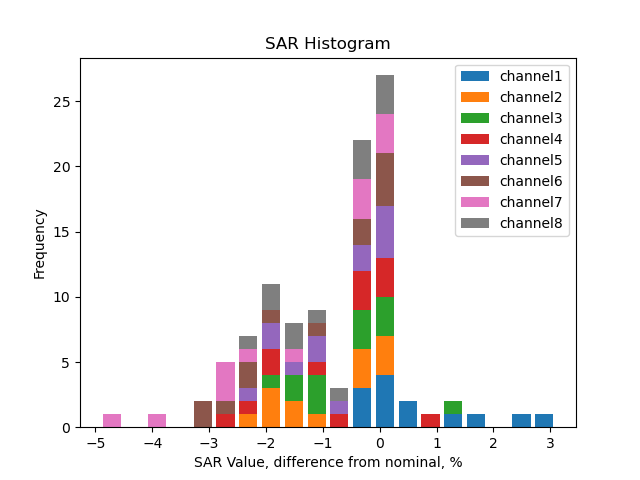

SAR calib vals

channel1 3310.0 1891.03 946.57 591.78 355.39 237.19 118.19 207.26 119.12 59.42 30.15 22.72 15.01 9.54 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1890.90 946.52 592.07 355.44 237.22 118.24 203.06 116.65 58.13 29.30 21.73 14.52 9.12 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.27 946.45 592.18 355.36 237.20 118.22 203.72 116.73 58.23 29.33 21.98 14.66 9.36 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.28 946.47 592.09 355.38 237.08 118.16 202.00 115.99 57.85 29.25 21.82 14.69 9.32 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.50 946.95 592.13 355.61 237.20 118.11 202.51 116.41 58.08 29.31 21.85 14.64 9.17 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1890.94 946.75 592.07 355.48 237.19 118.15 202.57 116.24 57.95 29.23 21.57 14.36 8.97 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.11 946.53 592.21 355.27 237.11 118.13 201.63 115.84 57.73 29.13 21.65 14.23 8.80 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1890.78 946.27 592.09 355.48 237.17 118.09 203.53 117.03 58.20 29.41 21.73 14.56 9.13 6.0 4.0 2.0 1.0 0.5 0.25

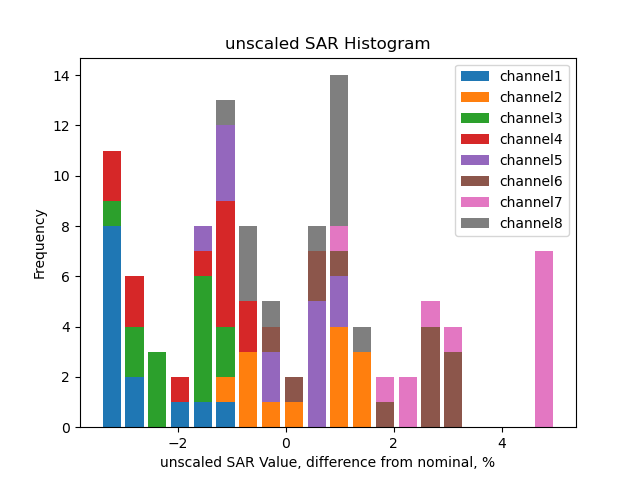

Unscaled SAR calib vals

channel1 3470.42 1982.68 992.45 620.46 372.61 248.69 123.92 217.30 124.89 62.30 31.61 23.82 15.74 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3630.53 2074.01 1038.18 649.40 389.86 260.19 129.69 222.72 127.95 63.76 32.14 23.83 15.93 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3536.71 2020.81 1011.28 632.74 379.70 253.45 126.32 217.67 124.72 62.22 31.34 23.49 15.66 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3551.86 2029.47 1015.63 635.35 381.35 254.40 126.79 216.76 124.46 62.08 31.39 23.41 15.76 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3609.73 2062.78 1032.70 645.75 387.81 258.68 128.80 220.85 126.95 63.34 31.96 23.83 15.97 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3690.25 2108.17 1055.51 660.09 396.32 264.44 131.72 225.84 129.59 64.61 32.59 24.05 16.01 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3759.92 2148.16 1075.19 672.71 403.56 269.34 134.19 229.04 131.59 65.58 33.09 24.59 16.16 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3624.11 2070.21 1036.07 648.28 389.21 259.68 129.30 222.84 128.14 63.72 32.20 23.79 15.94 10.0 6.0 4.0 2.0 1.0 0.5 0.25

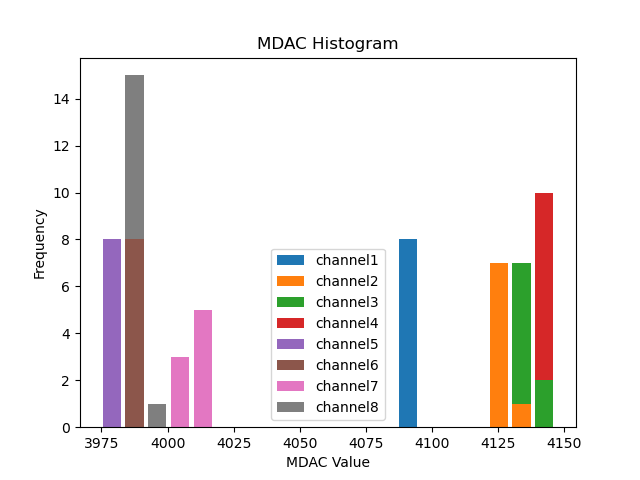

Mdac calib vals

channel1 4091.24 4093.12 4092.78 4093.04 4095.77 4095.12 4094.98 4091.40
channel2 4130.02 4132.30 4131.78 4133.03 4134.10 4131.80 4131.39 4130.00
channel3 4142.20 4143.86 4143.32 4142.34 4142.24 4140.92 4140.86 4138.88
channel4 4148.14 4150.25 4149.60 4150.37 4150.93 4150.64 4151.06 4149.52
channel5 3978.86 3980.75 3980.73 3979.33 3982.68 3980.12 3980.48 3978.94
channel6 3992.39 3995.49 3994.35 3994.34 3995.87 3994.12 3993.07 3992.55
channel7 4013.04 4015.46 4013.44 4013.77 4015.22 4013.42 4013.27 4011.79
channel8 3992.60 3994.84 3994.15 3994.12 3996.12 3993.59 3993.85 3992.24

Unscaled Mdac calib vals

channel1 -4.76 4093.12 4092.78 4093.04 4095.77 4095.12 4094.98 4091.40
channel2 34.02 4132.30 4131.78 4133.03 4134.10 4131.80 4131.39 4130.00
channel3 46.20 4143.86 4143.32 4142.34 4142.24 4140.92 4140.86 4138.88
channel4 52.14 4150.25 4149.60 4150.37 4150.93 4150.64 4151.06 4149.52
channel5 -117.14 3980.75 3980.73 3979.33 3982.68 3980.12 3980.48 3978.94
channel6 -103.61 3995.49 3994.35 3994.34 3995.87 3994.12 3993.07 3992.55
channel7 -82.96 4015.46 4013.44 4013.77 4015.22 4013.42 4013.27 4011.79
channel8 -103.40 3994.84 3994.15 3994.12 3996.12 3993.59 3993.85 3992.24

(click on a plot to zoom...)

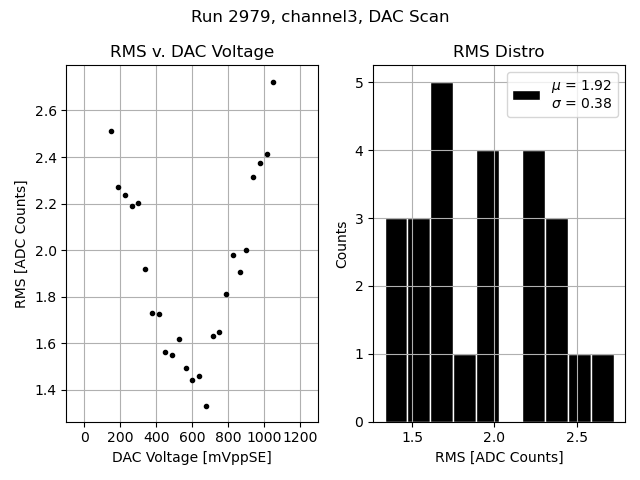

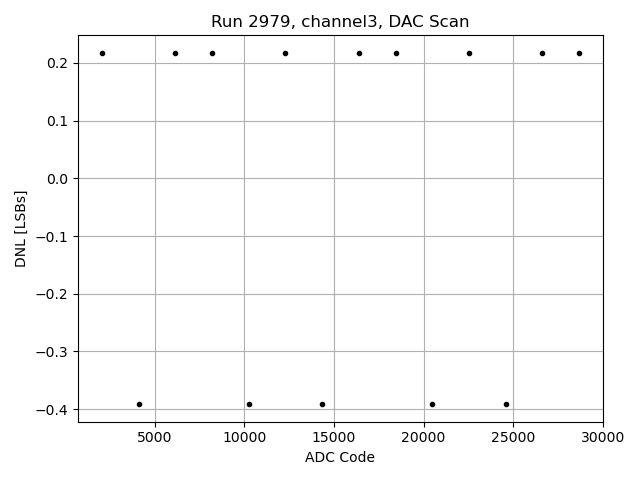

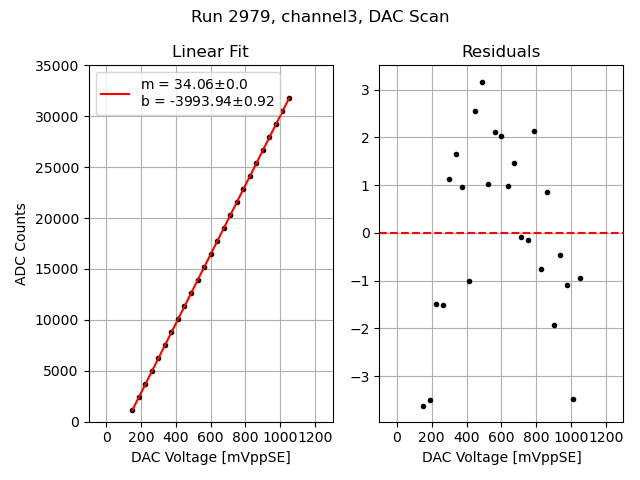

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

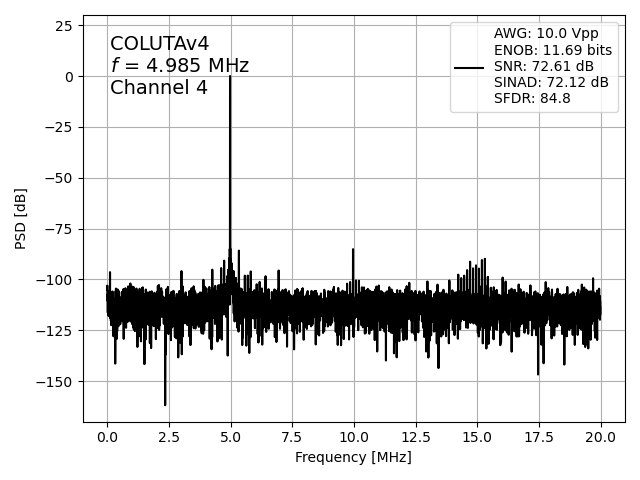

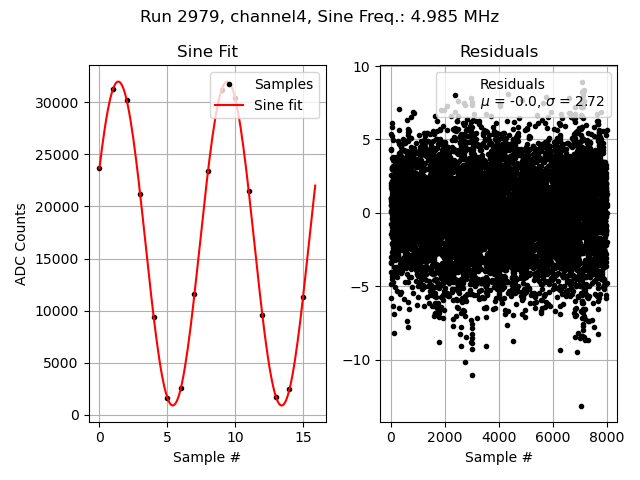

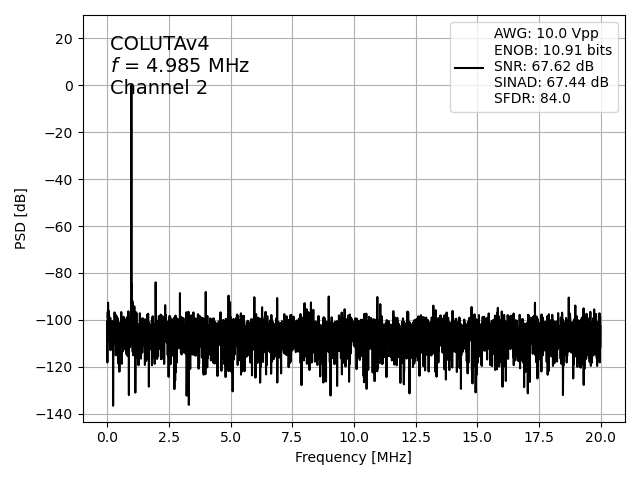

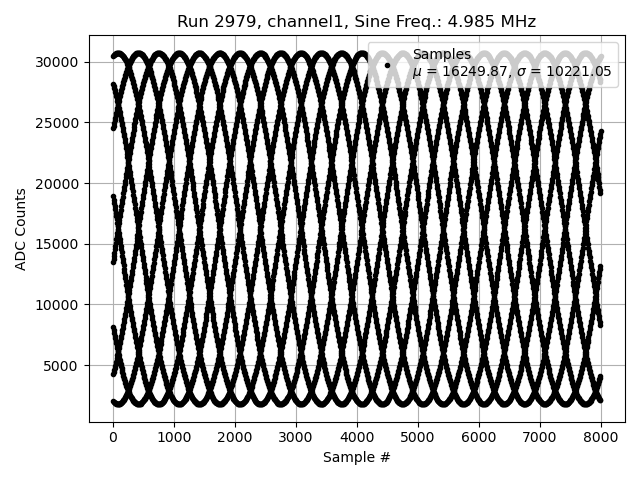

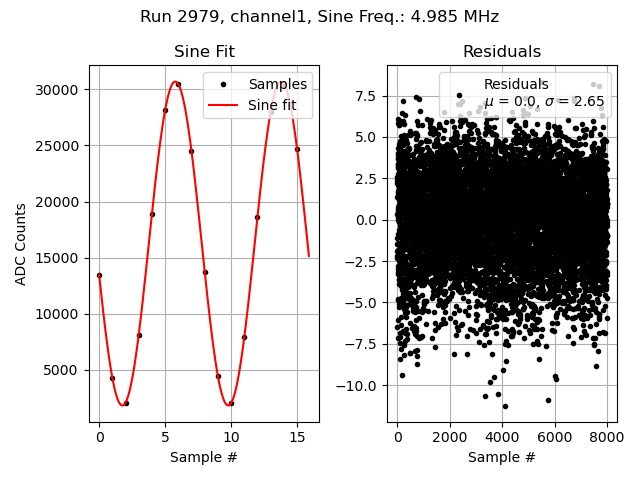

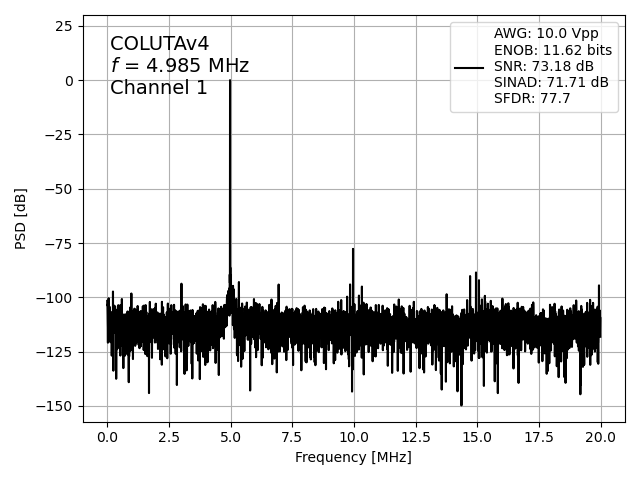

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

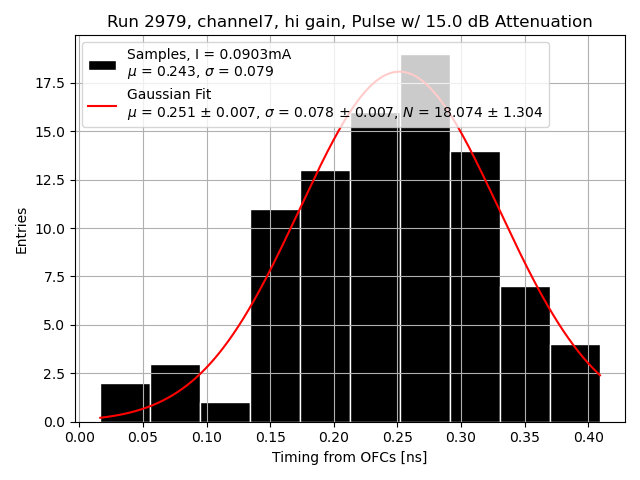

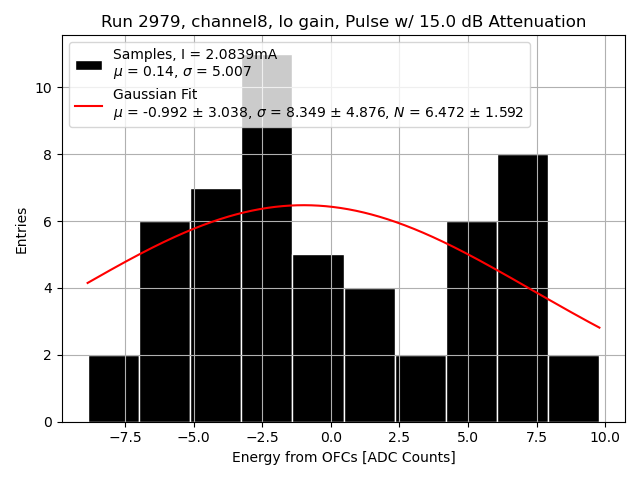

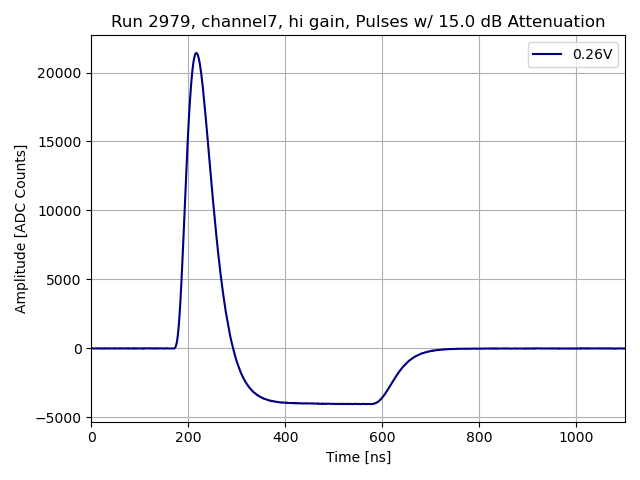

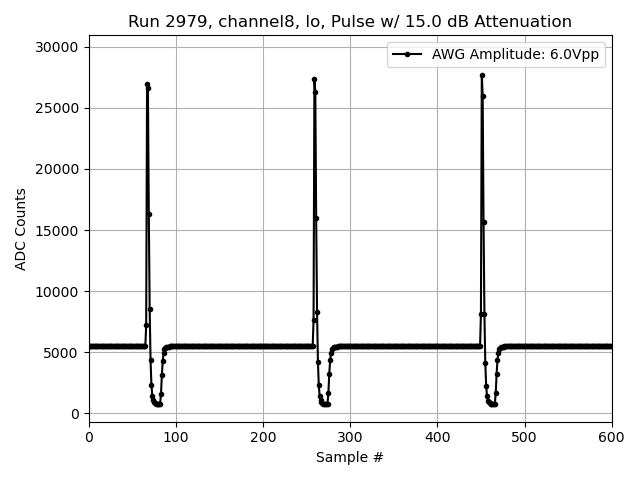

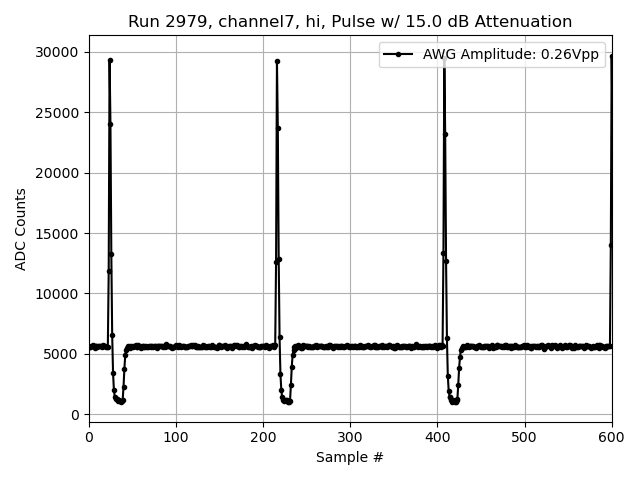

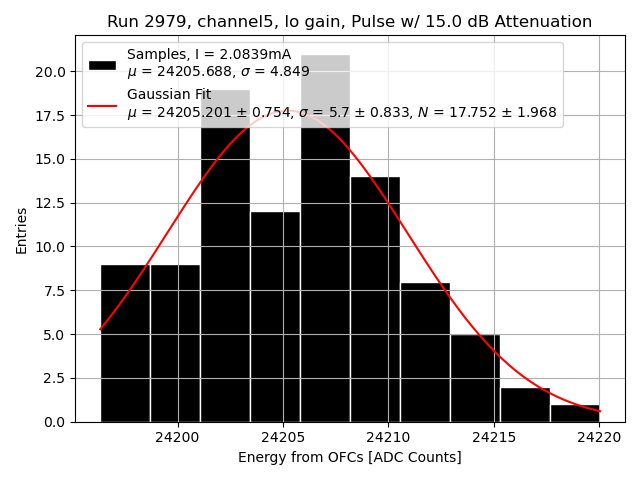

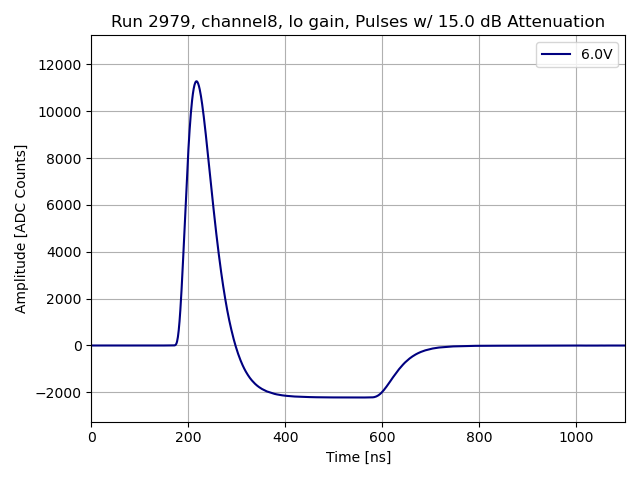

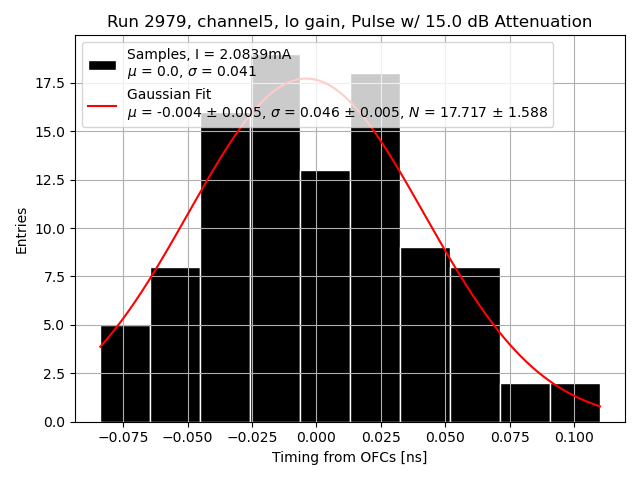

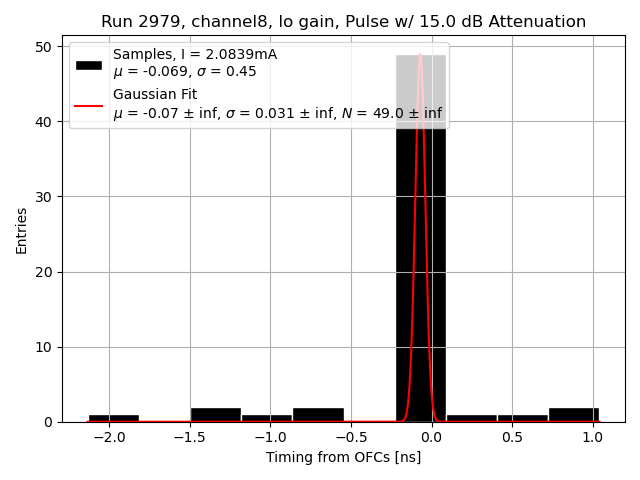

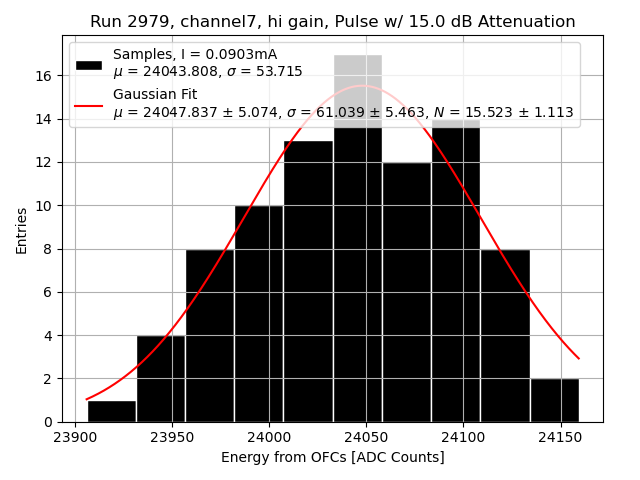

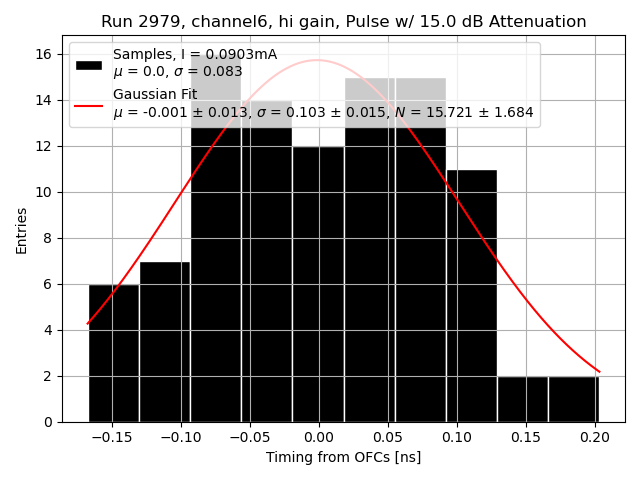

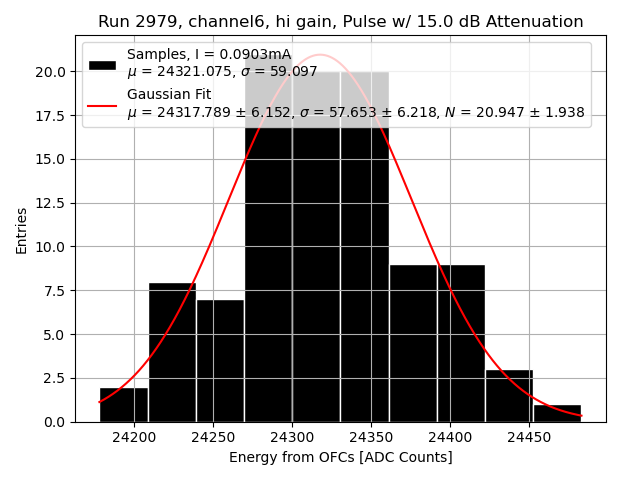

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
Channel 5
Channel 6
Channel 7
Channel 8
