Per-chip Measurements

ASIC 637

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.000 2.5810
pre 8.000 0.4048
post 3.999 2.6050
post 8.000 0.4063

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.5

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 1024 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 1024 1024 1024 0 2 -1 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 -1 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 -1 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
lpGBT Phase Ch1 3 3 3 4 -1 -1 -1 -1 4 -1 3 3 3 3 3 3
lpGBT Phase Ch2 3 3 3 4 4 -1 -1 -1 4 -1 3 3 3 3 3 3
lpGBT Phase Ch3 3 3 3 4 -1 -1 -1 -1 -1 -1 3 3 3 3 3 3
lpGBT Phase Ch4 3 3 3 4 -1 -1 -1 -1 4 -1 3 3 3 3 3 3
lpGBT Phase Ch5 3 3 3 4 4 4 4 4 4 4 -1 3 3 3 3 3
lpGBT Phase Ch6 3 3 3 4 -1 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch7 3 3 3 4 -1 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch8 3 3 3 4 4 4 4 4 4 4 -1 3 3 3 3 3

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
637 channel1 2981 11.386099 74.176413 72.847338 70.304317
637 channel2 2981 10.940573 78.210785 68.140977 67.622247
637 channel4 2981 11.851820 84.266321 73.804781 73.107957

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 4.68799 - - 2981 0.00000 0.03613 [0.10974, 0.22843, 0.60829, 0.32238, 0.24178] [8.40911, -25.75535, 5.19961, 6.8554, 3.99774] 24677.93800 -
channel6 54.95965 - - 2981 0.00000 0.08719 [0.16282, 0.23821, 0.61479, 0.31161, 0.2804] [8.31304, -27.11614, 6.6711, 5.05466, 5.44988] 24738.10300 -
channel7 47.25126 - - 2981 0.22945 0.09639 [0.16282, 0.23821, 0.61479, 0.31161, 0.2804] [8.31304, -27.11614, 6.6711, 5.05466, 5.44988] 24439.89092 -
channel8 4.17965 - - 2981 0.08121 0.04499 [0.10974, 0.22843, 0.60829, 0.32238, 0.24178] [8.40911, -25.75535, 5.19961, 6.8554, 3.99774] 24090.14081 -

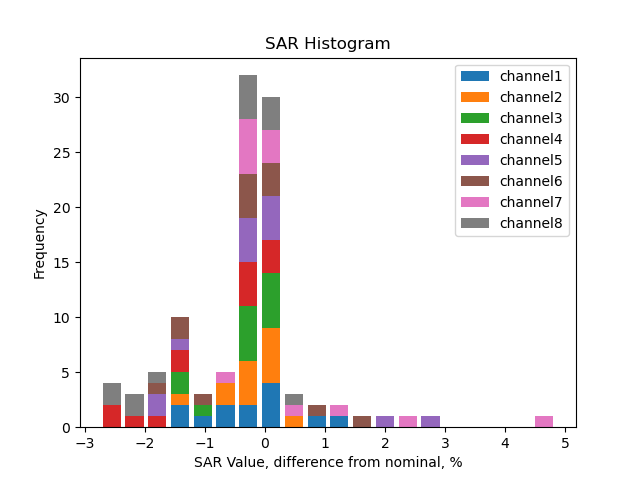

SAR calib vals

channel1 3310.0 1891.54 947.01 592.18 355.62 237.30 118.15 204.21 117.26 58.42 29.47 22.09 14.93 9.38 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1890.80 946.59 592.04 355.29 237.40 118.34 204.56 117.51 58.77 29.72 22.13 14.76 9.28 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.65 946.99 592.49 355.56 237.42 118.30 204.27 117.23 58.40 29.52 22.13 14.79 9.25 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.05 946.50 592.23 355.43 237.35 118.09 203.79 116.92 58.30 29.48 21.70 14.40 9.03 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.44 946.58 592.12 355.30 237.37 118.17 203.92 116.99 58.27 29.53 22.20 15.10 9.49 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.08 946.55 592.14 355.47 237.28 118.17 203.58 116.93 58.29 29.57 21.98 14.92 9.40 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.10 946.56 592.14 355.38 237.35 118.29 205.66 118.06 59.03 29.78 22.49 15.16 9.70 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.20 946.61 592.27 355.52 237.23 118.15 201.82 115.93 57.73 29.09 21.76 14.74 9.30 6.0 4.0 2.0 1.0 0.5 0.25

Unscaled SAR calib vals

channel1 3527.47 2015.82 1009.23 631.09 378.98 252.89 125.91 217.63 124.96 62.26 31.41 23.54 15.91 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3565.03 2036.48 1019.52 637.66 382.66 255.69 127.46 220.32 126.56 63.30 32.01 23.83 15.90 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3578.11 2044.87 1023.70 640.48 384.36 256.65 127.88 220.82 126.73 63.13 31.91 23.92 15.99 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3667.35 2095.21 1048.69 656.17 393.80 262.98 130.84 225.79 129.54 64.59 32.66 24.04 15.96 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3489.22 1993.85 997.83 624.18 374.54 250.22 124.57 214.96 123.32 61.43 31.13 23.40 15.92 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3519.82 2010.96 1006.55 629.68 378.00 252.32 125.66 216.49 124.34 61.98 31.44 23.37 15.87 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3412.85 1949.86 975.97 610.54 366.42 244.72 121.97 212.05 121.73 60.86 30.71 23.19 15.63 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3560.45 2034.30 1018.23 637.08 382.42 255.18 127.09 217.09 124.70 62.10 31.29 23.41 15.86 10.0 6.0 4.0 2.0 1.0 0.5 0.25

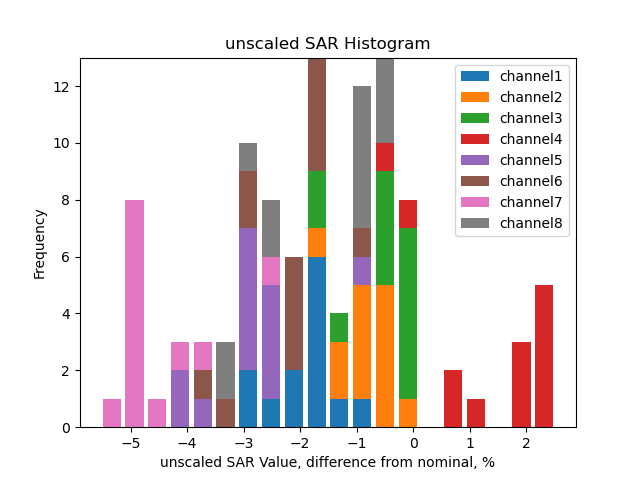

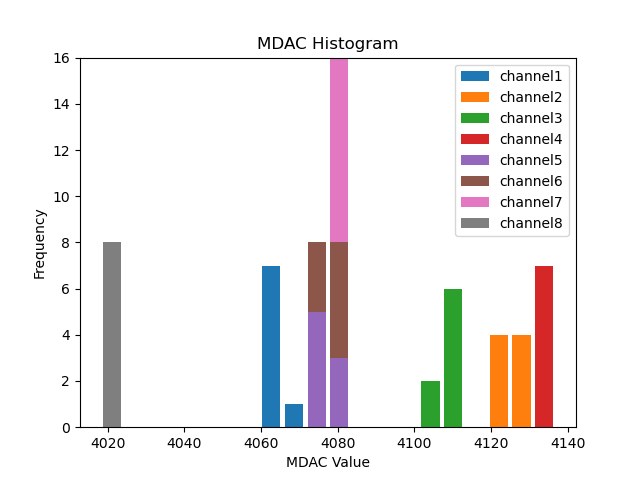

Mdac calib vals

channel1 4065.63 4068.27 4068.49 4067.43 4068.96 4066.69 4065.64 4063.94
channel2 4127.11 4128.83 4128.42 4128.56 4129.84 4127.45 4127.91 4126.52
channel3 4111.55 4112.24 4111.82 4111.13 4111.81 4110.36 4109.65 4107.51
channel4 4136.21 4138.07 4138.62 4138.62 4139.87 4138.41 4137.80 4137.02
channel5 4078.54 4080.32 4081.08 4080.49 4082.17 4079.69 4079.39 4076.39
channel6 4079.05 4081.36 4081.92 4082.97 4082.77 4080.87 4080.24 4078.85
channel7 4083.97 4085.40 4085.41 4084.44 4085.29 4084.10 4083.96 4082.36
channel8 4021.30 4024.06 4023.36 4022.39 4024.24 4021.98 4022.20 4021.00

Unscaled Mdac calib vals

channel1 -30.37 4068.27 4068.49 4067.43 4068.96 4066.69 4065.64 4063.94
channel2 31.11 4128.83 4128.42 4128.56 4129.84 4127.45 4127.91 4126.52
channel3 15.55 4112.24 4111.82 4111.13 4111.81 4110.36 4109.65 4107.51
channel4 40.21 4138.07 4138.62 4138.62 4139.87 4138.41 4137.80 4137.02
channel5 -17.46 4080.32 4081.08 4080.49 4082.17 4079.69 4079.39 4076.39
channel6 -16.95 4081.36 4081.92 4082.97 4082.77 4080.87 4080.24 4078.85
channel7 -12.03 4085.40 4085.41 4084.44 4085.29 4084.10 4083.96 4082.36
channel8 -74.70 4024.06 4023.36 4022.39 4024.24 4021.98 4022.20 4021.00

(click on a plot to zoom...)
Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL

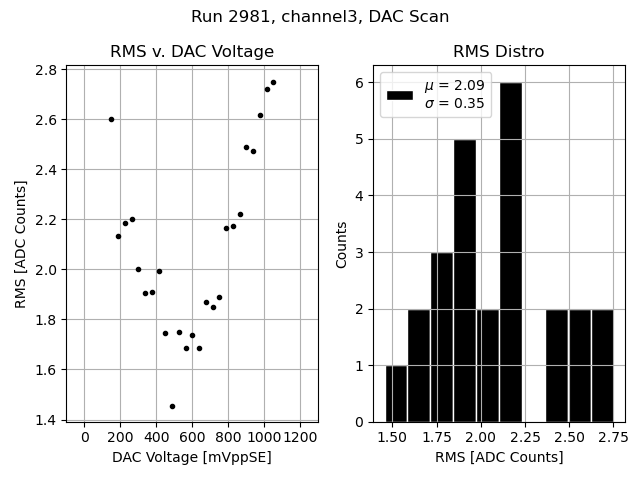

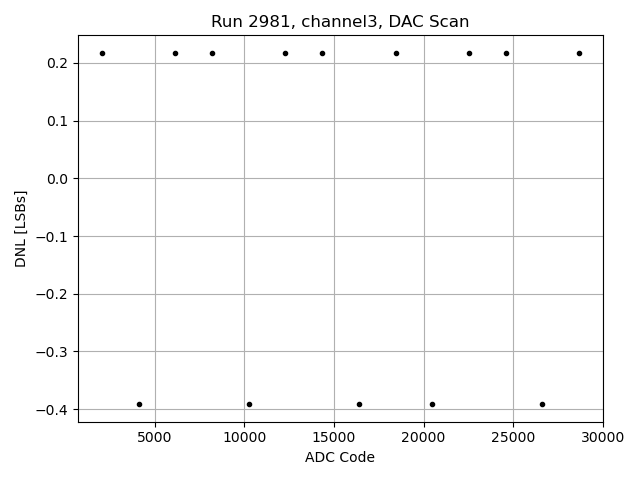

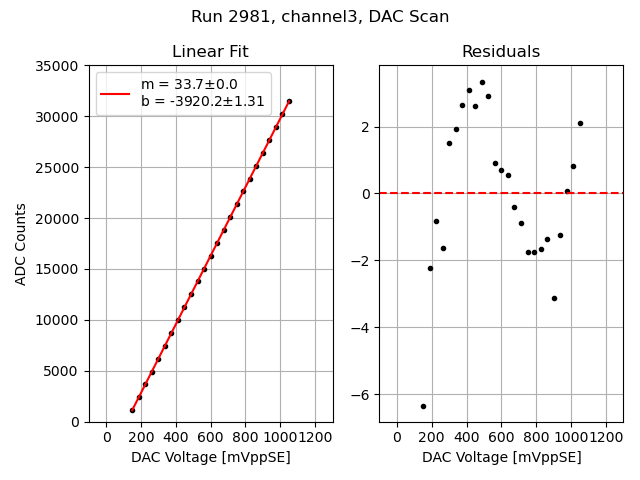

Channel 3

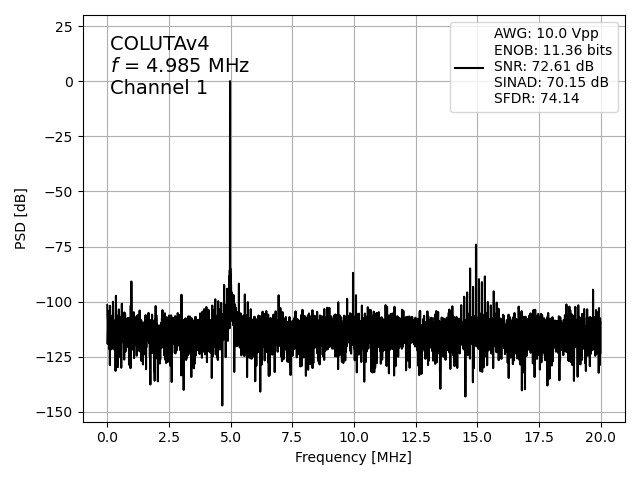

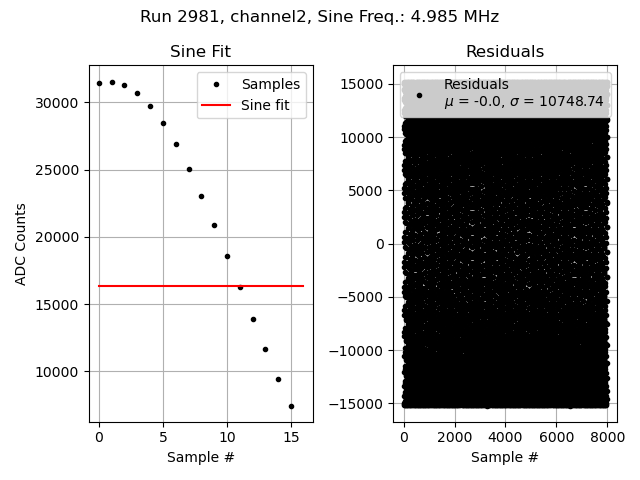

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted

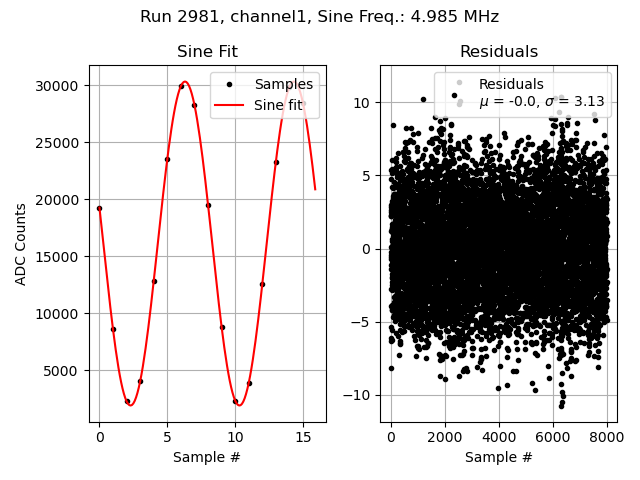

Channel 1

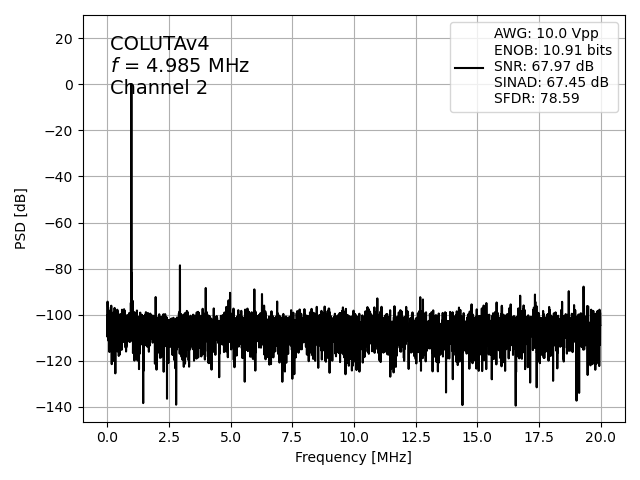

Channel 2

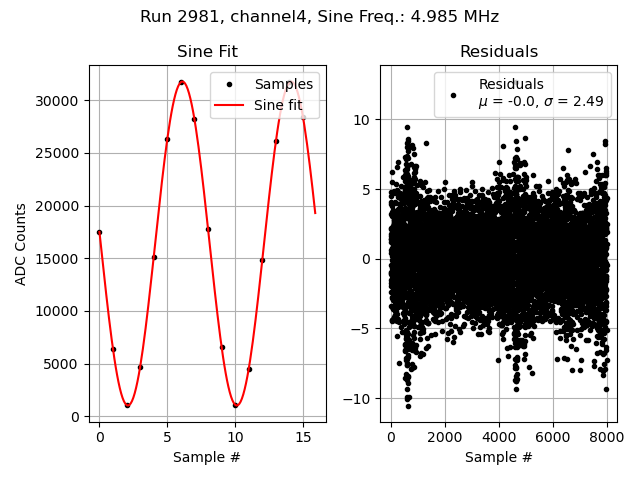

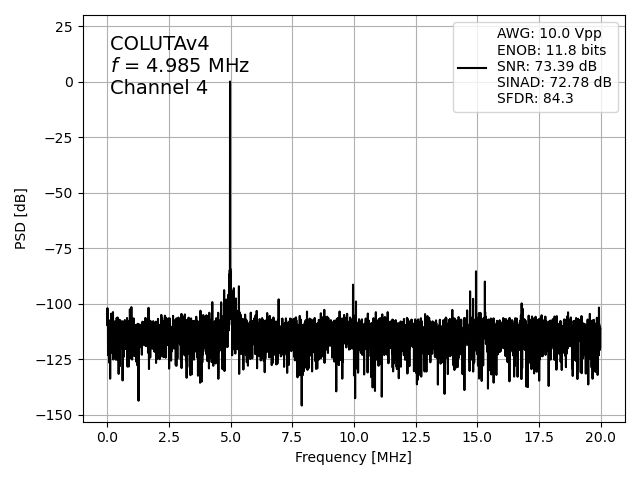

Channel 4

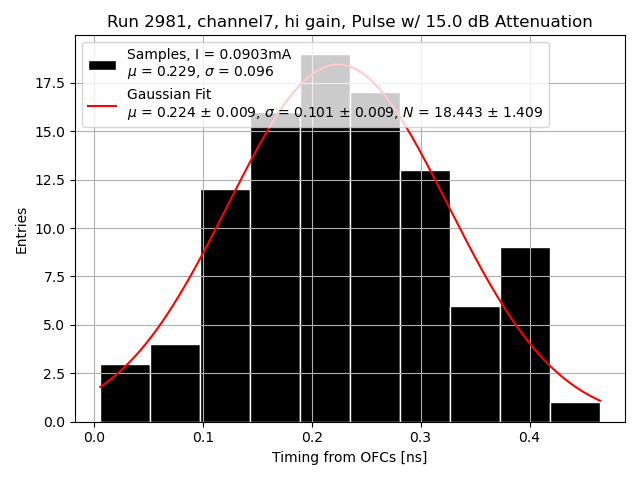

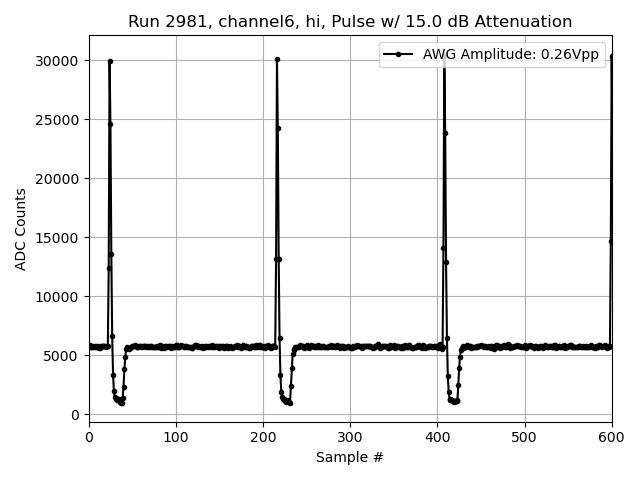

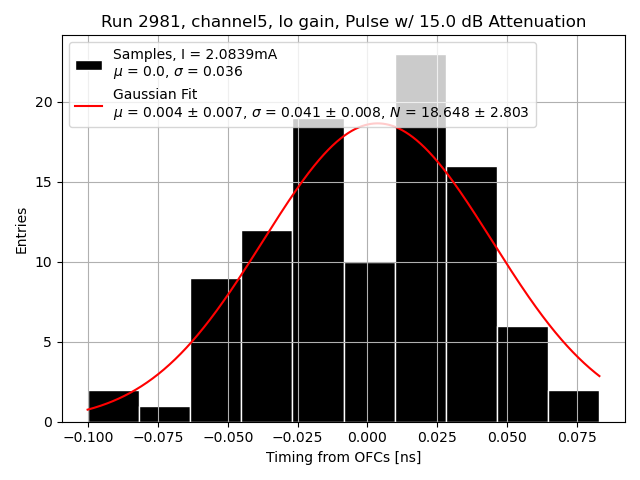

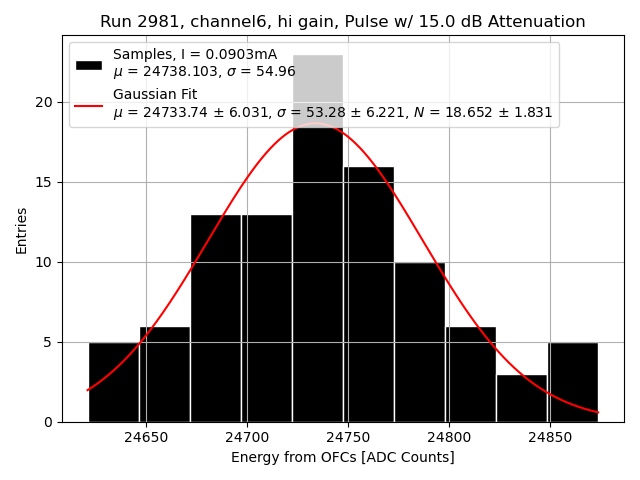

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs

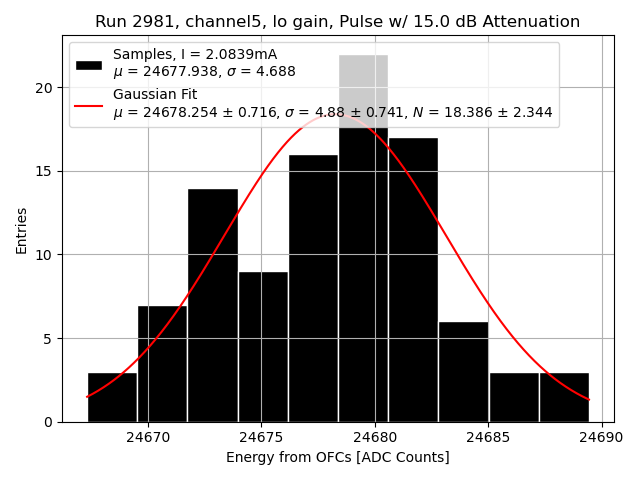

Channel 5

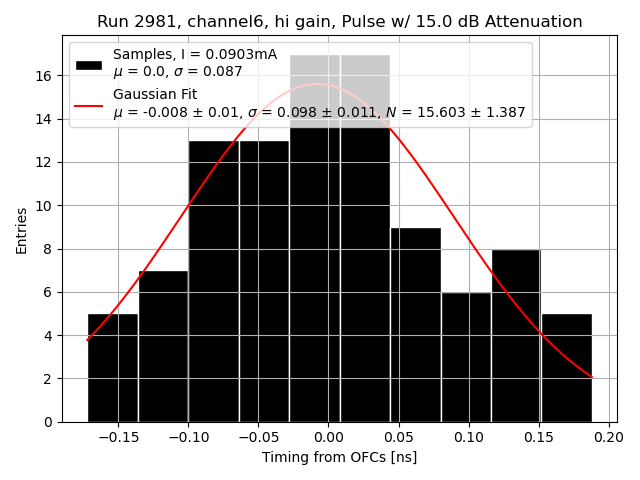

Channel 6

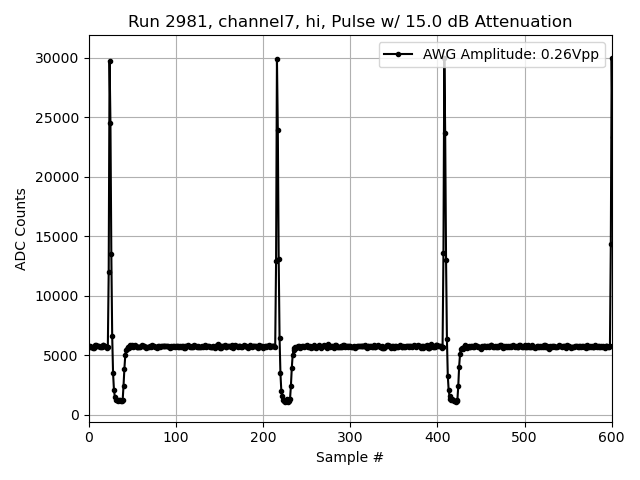

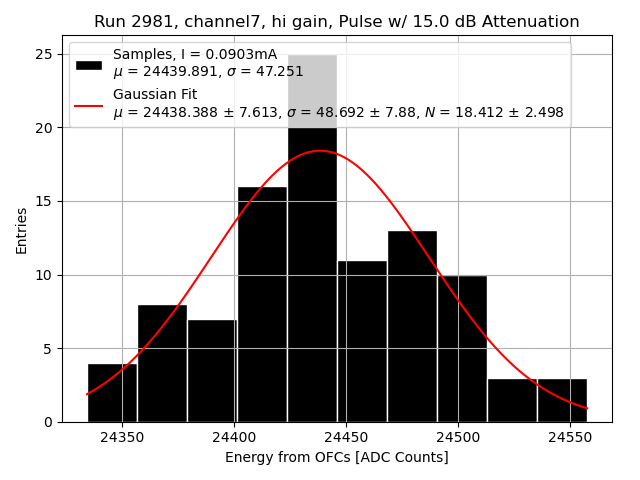

Channel 7

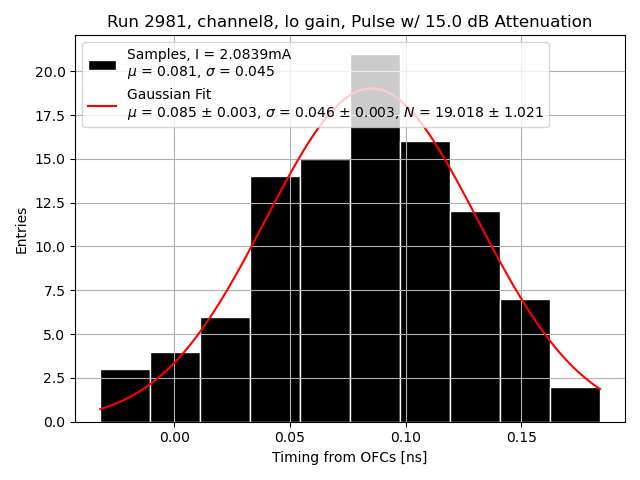

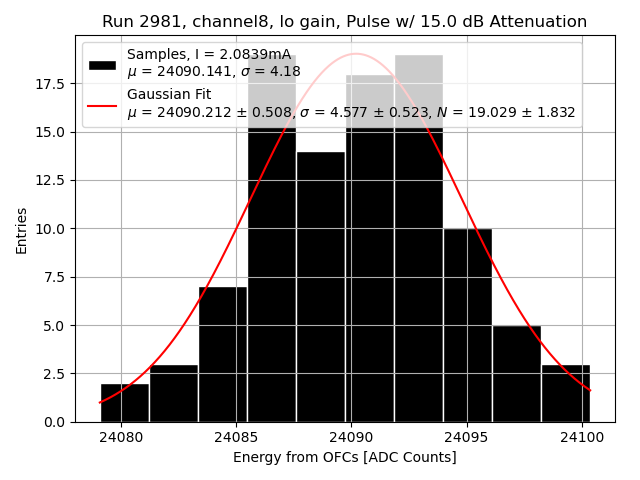

Channel 8
