Per-chip Measurements

ASIC 11

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 1.9800
pre 8.0 0.3014
post 4.0 2.5520
post 8.0 0.3021

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.5

Before Edge Count (CP40) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 1024 -1 -1 -1 0 -1 -1 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 -1 -1 -1 -1 -1 -1 -1 1024 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 -1 -1 -1 -1 -1 -1 -1 1024 1024 1024 1024 1024
lpGBT Phase Ch1 3 3 3 4 -1 3 3 3 -1 -1 3 3 3 3 3 3
lpGBT Phase Ch2 3 3 3 4 -1 3 3 3 4 -1 3 3 3 3 3 3
lpGBT Phase Ch3 3 3 3 4 -1 3 3 3 -1 -1 3 3 3 3 3 3
lpGBT Phase Ch4 3 3 3 4 -1 3 3 3 -1 -1 3 3 3 3 3 3
lpGBT Phase Ch5 3 3 3 4 -1 -1 -1 -1 4 -1 3 3 3 3 3 3
lpGBT Phase Ch6 3 3 3 4 -1 -1 -1 -1 -1 -1 3 3 3 3 3 3
lpGBT Phase Ch7 3 3 3 4 -1 -1 -1 -1 -1 -1 -1 3 3 3 3 3
lpGBT Phase Ch8 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
11 channel1 3032 0.103247 12.805204 3.227197 2.381545
11 channel2 3032 -2.980692 3.346826 -16.066017 -16.183765
11 channel4 3032 -3.080222 3.056688 -16.695449 -16.782934

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 3.80175 - - 3032 0.00001 0.09726 [0.01209, 0.26465, 0.36118, 0.30512, 0.26376] [-25.37596, -22.57352, 4.34286, 11.44769, 10.70306] 12341.94100 -
channel6 26.33406 - - 3032 -0.00006 0.43829 [-0.00628, 0.28409, 0.37304, 0.25722, 0.31757] [-20.32535, -27.70515, 10.67238, 6.75724, 12.18844] 12224.30950 -
channel7 26.02687 - - 3032 -0.21689 0.11729 [-0.00628, 0.28409, 0.37304, 0.25722, 0.31757] [-20.32535, -27.70515, 10.67238, 6.75724, 12.18844] 12266.14604 -
channel8 2.61063 - - 3032 -0.00437 0.07544 [0.01209, 0.26465, 0.36118, 0.30512, 0.26376] [-25.37596, -22.57352, 4.34286, 11.44769, 10.70306] 12189.69702 -

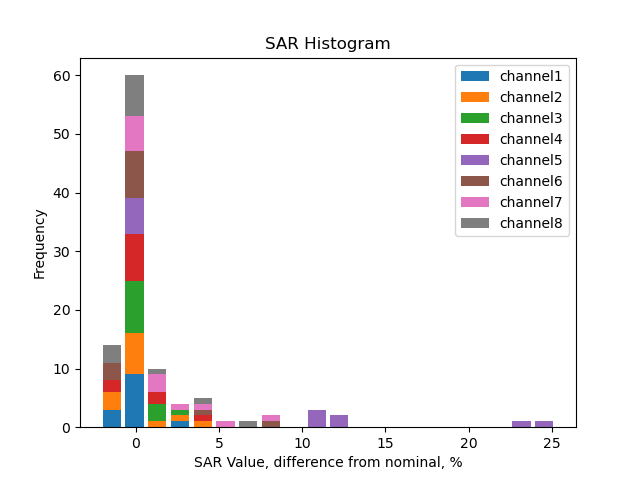

SAR calib vals

channel1 3310.0 1891.48 946.63 592.12 355.47 237.41 118.30 205.45 118.09 59.20 29.74 22.12 14.95 9.52 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.38 946.74 592.26 355.40 237.39 118.22 205.00 117.85 58.70 29.89 22.48 15.35 9.72 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.89 946.68 592.12 355.52 237.21 118.35 207.08 119.14 59.35 30.04 22.66 15.16 9.57 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1890.60 946.43 591.86 355.20 237.41 118.20 206.10 118.39 59.30 30.00 21.97 15.01 9.63 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1892.35 946.68 592.24 355.48 237.27 118.20 230.43 132.59 66.41 33.51 27.31 16.41 11.63 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.32 946.68 592.13 355.60 237.33 118.33 205.32 117.67 58.69 29.58 22.43 15.43 10.02 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.96 946.42 592.42 355.47 237.30 118.25 210.33 120.89 60.31 30.51 23.58 15.53 10.06 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.38 946.34 592.11 355.48 237.35 118.15 203.85 117.04 58.48 29.55 22.50 15.44 9.88 6.0 4.0 2.0 1.0 0.5 0.25

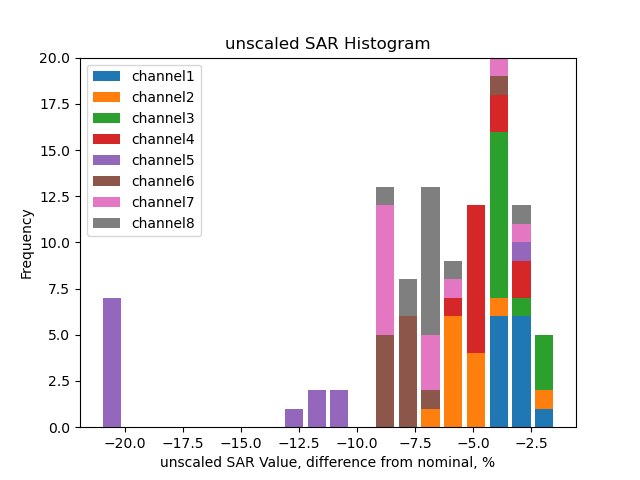

Unscaled SAR calib vals

channel1 3477.19 1987.02 994.45 622.03 373.43 249.40 124.28 215.83 124.05 62.19 31.24 23.24 15.70 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3405.13 1945.74 973.95 609.28 365.61 244.21 121.62 210.89 121.24 60.39 30.75 23.13 15.79 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3460.46 1977.89 989.71 619.04 371.68 247.99 123.73 216.49 124.56 62.05 31.41 23.69 15.85 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3438.65 1964.08 983.21 614.86 369.01 246.64 122.79 214.11 122.99 61.61 31.17 22.82 15.59 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 2846.84 1627.56 814.21 509.37 305.74 204.07 101.66 198.19 114.04 57.12 28.82 23.49 14.11 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3301.96 1886.73 944.38 590.69 354.74 236.75 118.04 204.82 117.38 58.55 29.51 22.38 15.39 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3288.86 1879.88 940.38 588.64 353.20 235.78 117.49 208.99 120.12 59.92 30.32 23.43 15.43 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3351.62 1915.16 958.24 599.56 359.95 240.33 119.64 206.41 118.51 59.22 29.92 22.78 15.63 10.0 6.0 4.0 2.0 1.0 0.5 0.25

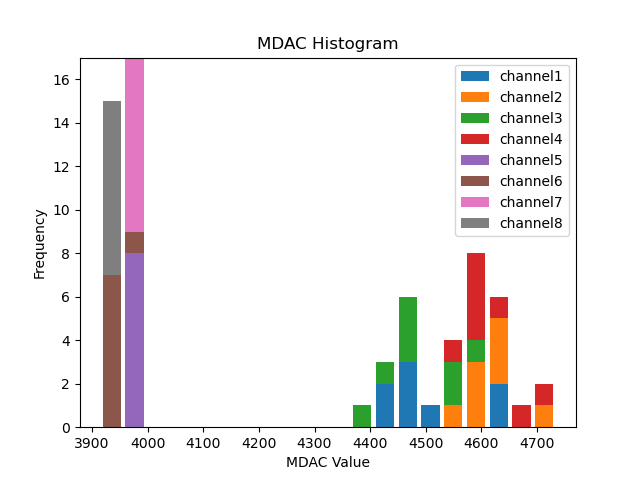

Mdac calib vals

channel1 4456.72 4469.15 4484.76 4647.25 4437.95 4472.08 4526.23 4639.87
channel2 4602.55 4745.91 4655.24 4611.52 4583.39 4618.79 4637.50 4664.48
channel3 4599.39 4555.67 4431.75 4408.17 4481.53 4482.30 4553.82 4470.27
channel4 4628.41 4675.62 4667.66 4753.99 4581.28 4598.45 4607.16 4595.21
channel5 4002.89 4005.05 4004.91 4004.64 4006.61 4015.08 4015.78 4009.37
channel6 3974.10 3975.57 3974.61 3974.80 3976.88 3974.77 3975.38 3973.19
channel7 4003.88 4006.73 4006.99 4004.97 4006.38 4005.33 4005.60 4003.90
channel8 3935.31 3936.65 3936.81 3936.01 3937.43 3936.42 3936.70 3935.51

Unscaled Mdac calib vals

channel1 360.72 4469.15 4484.76 4647.25 4437.95 4472.08 4526.23 4639.87
channel2 506.55 4745.91 4655.24 4611.52 4583.39 4618.79 4637.50 4664.48
channel3 503.39 4555.67 4431.75 4408.17 4481.53 4482.30 4553.82 4470.27
channel4 532.41 4675.62 4667.66 4753.99 4581.28 4598.45 4607.16 4595.21
channel5 -93.11 4005.05 4004.91 4004.64 4006.61 4015.08 4015.78 4009.37
channel6 -121.90 3975.57 3974.61 3974.80 3976.88 3974.77 3975.38 3973.19
channel7 -92.12 4006.73 4006.99 4004.97 4006.38 4005.33 4005.60 4003.90
channel8 -160.69 3936.65 3936.81 3936.01 3937.43 3936.42 3936.70 3935.51

(click on a plot to zoom...)

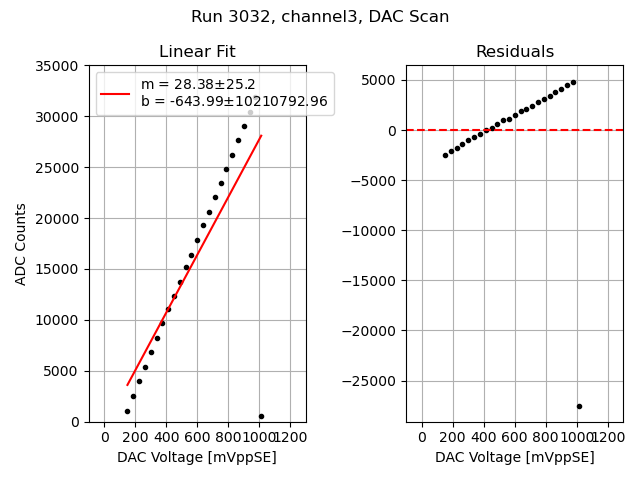

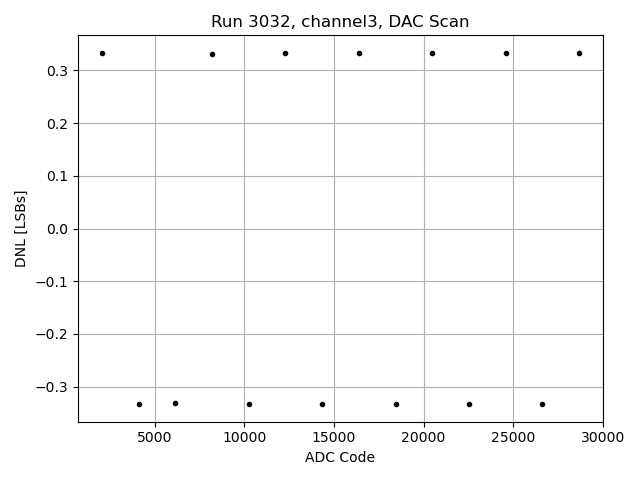

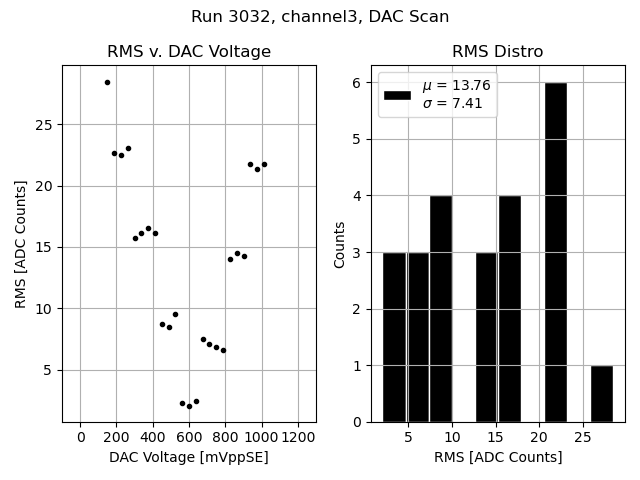

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

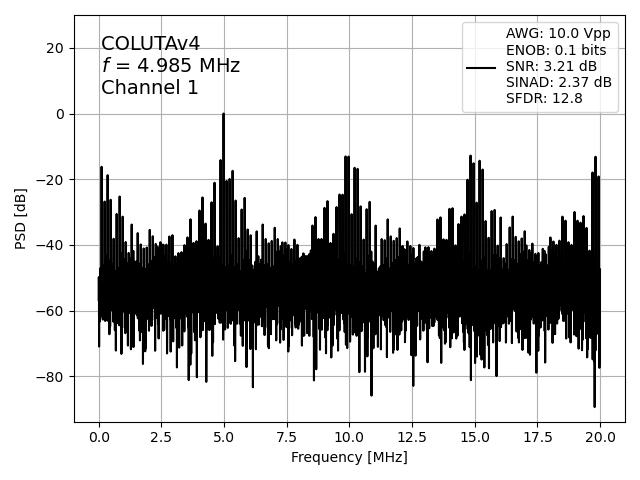

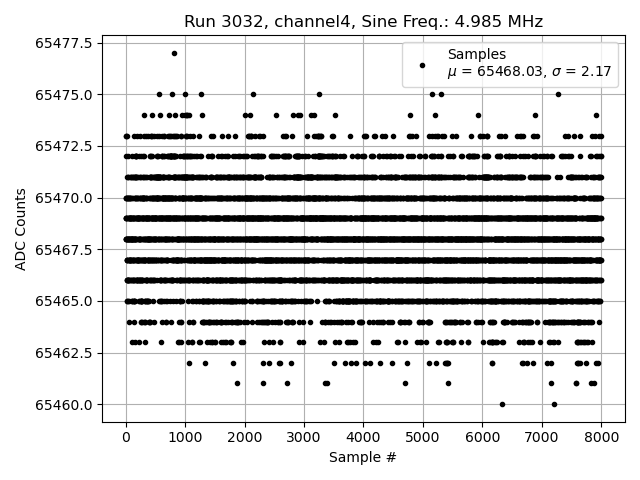

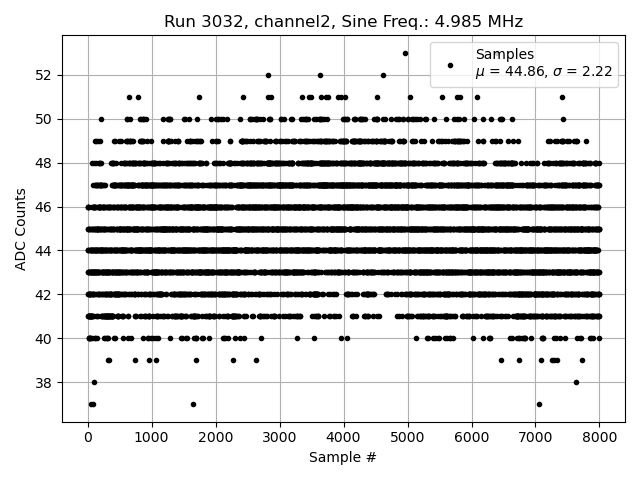

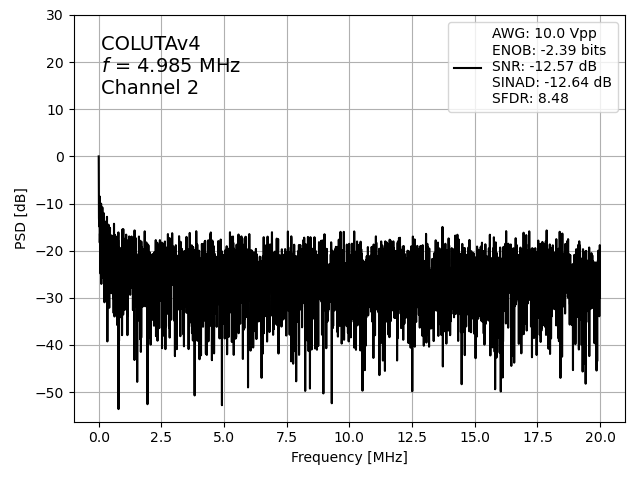

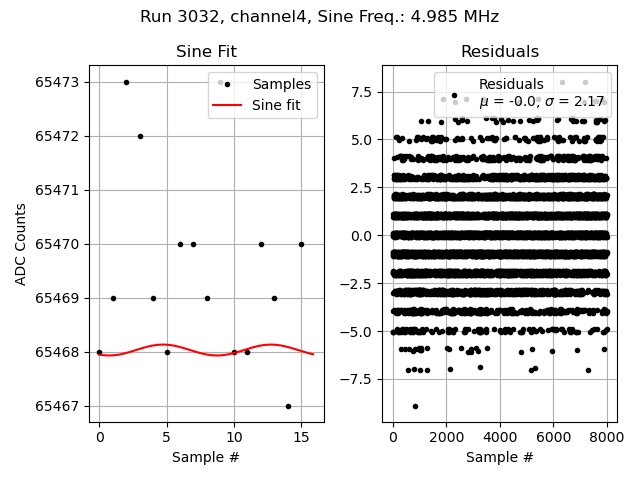

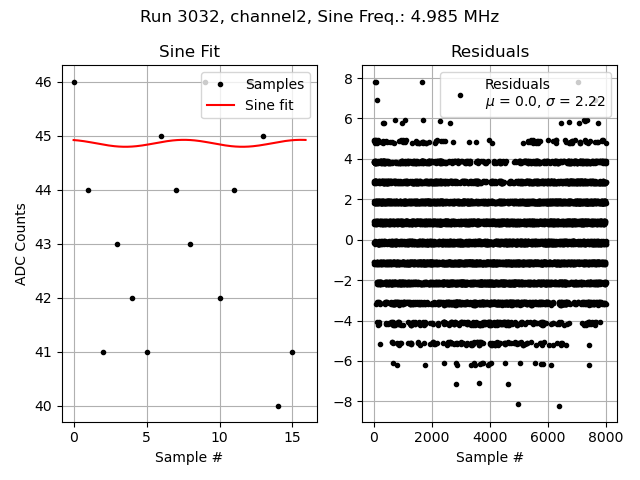

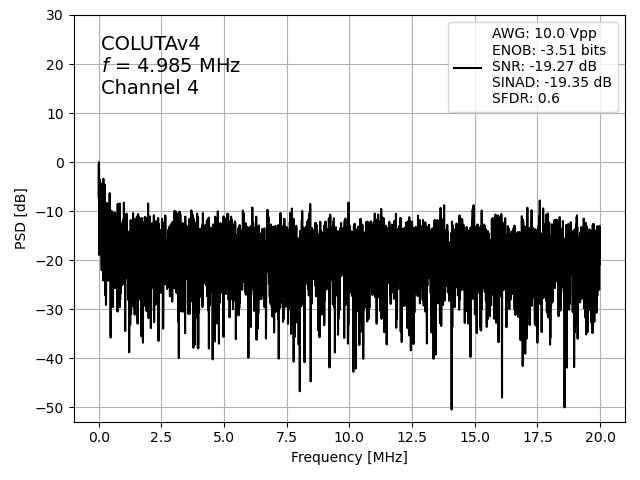

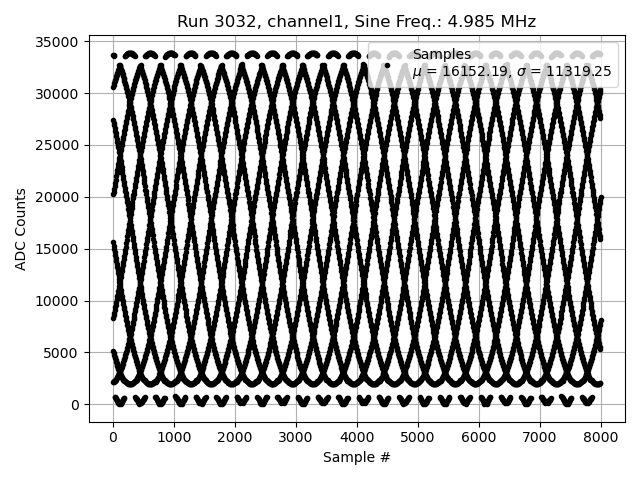

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted

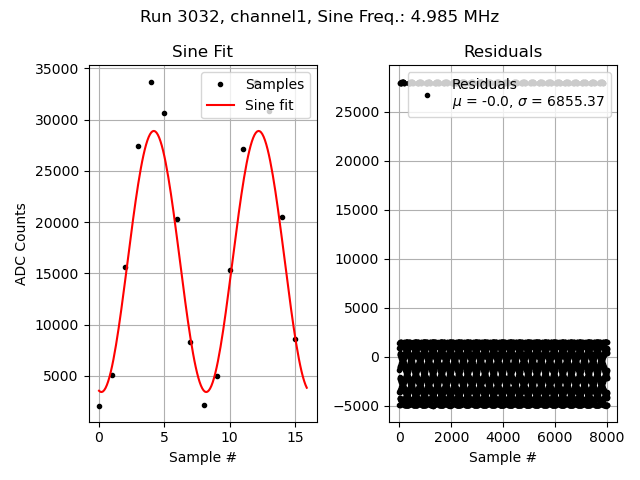

Channel 1
Channel 2
Channel 4

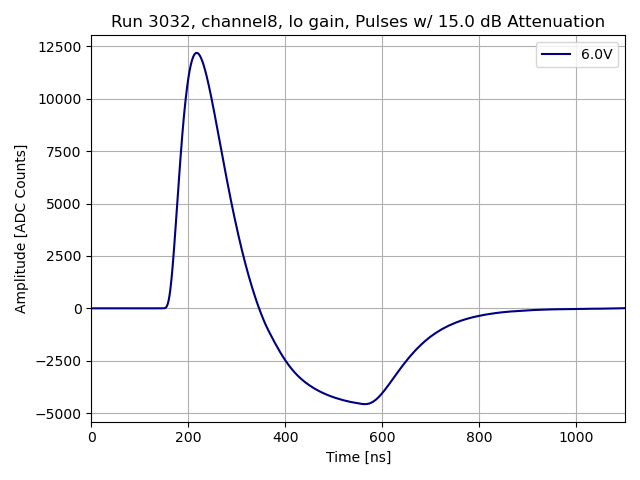

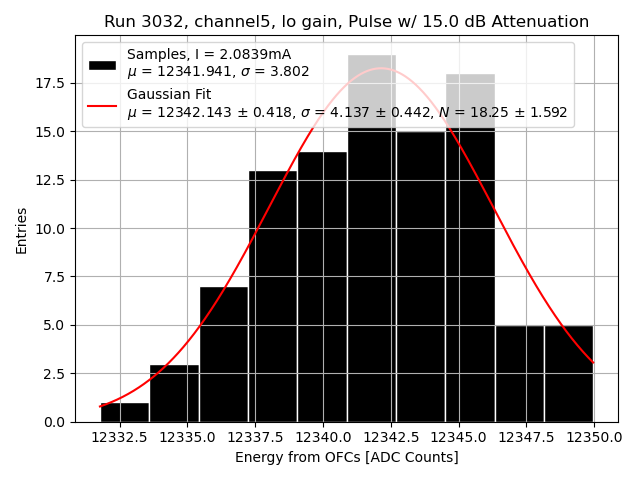

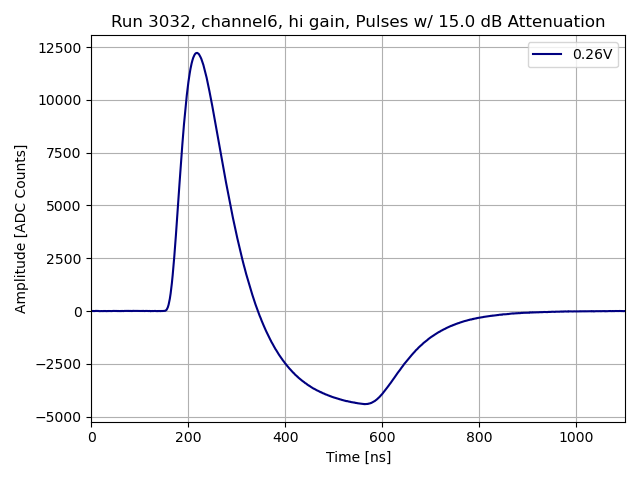

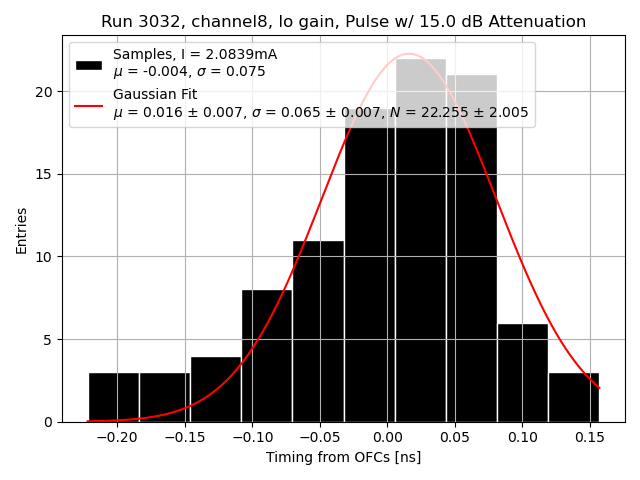

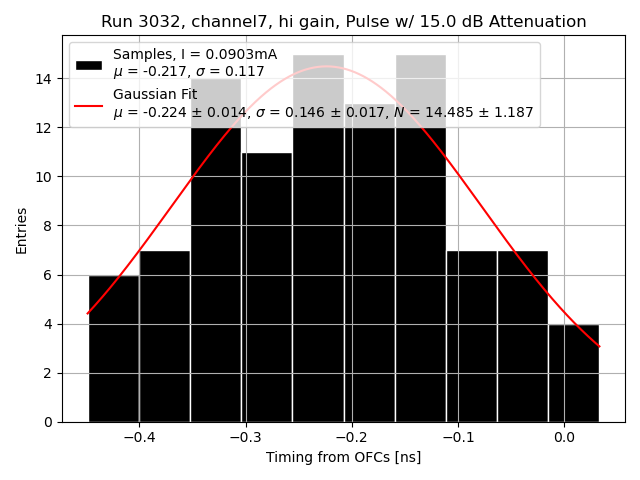

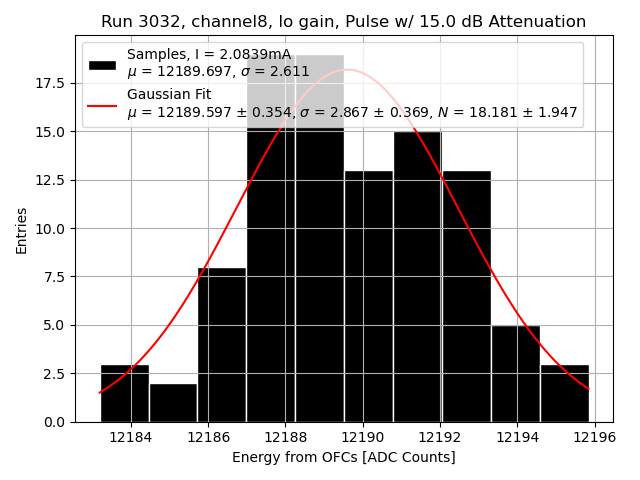

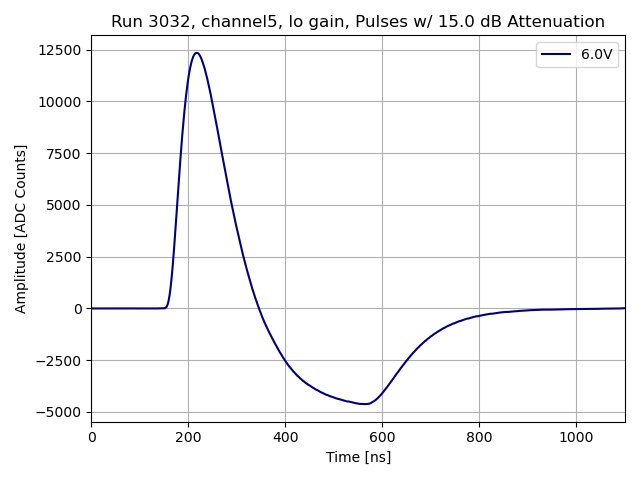

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs

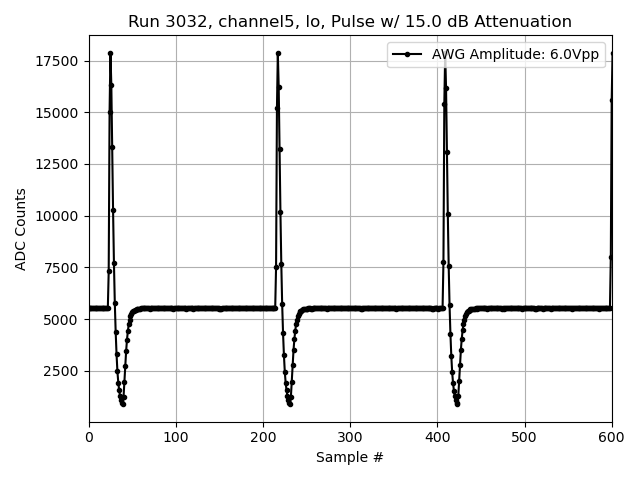

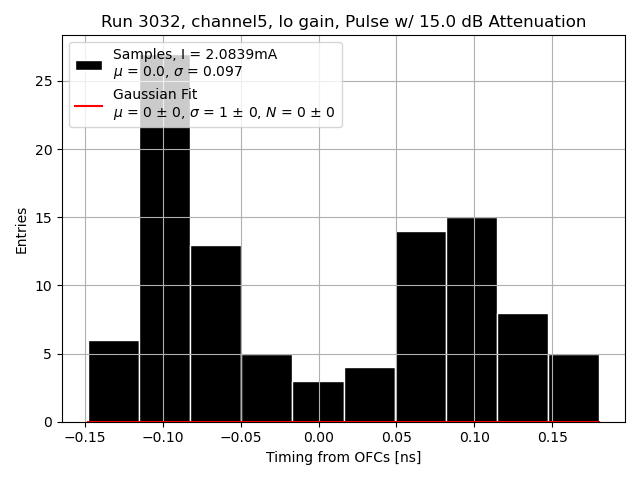

Channel 5

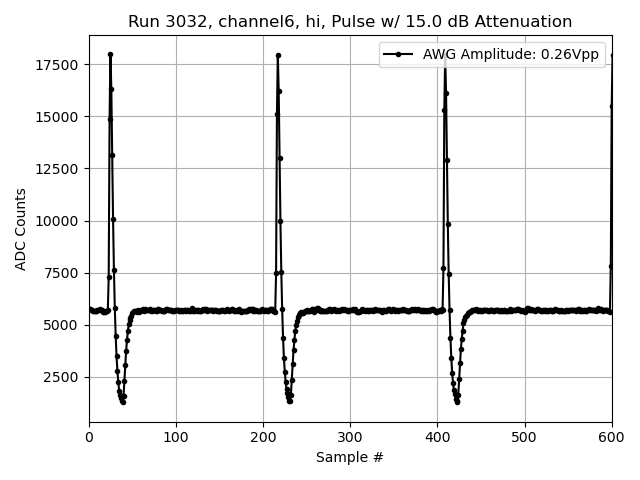

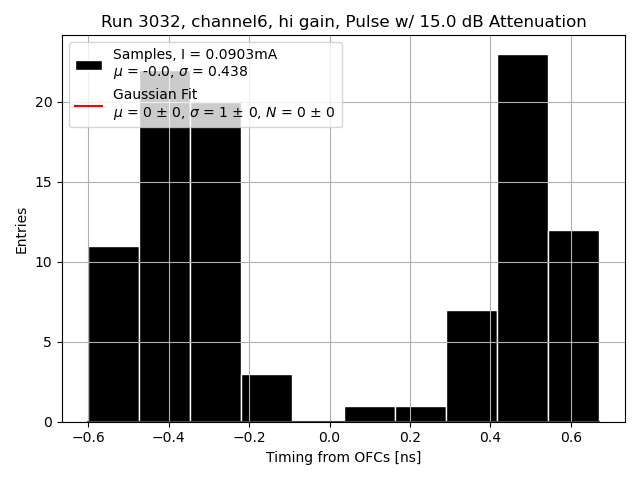

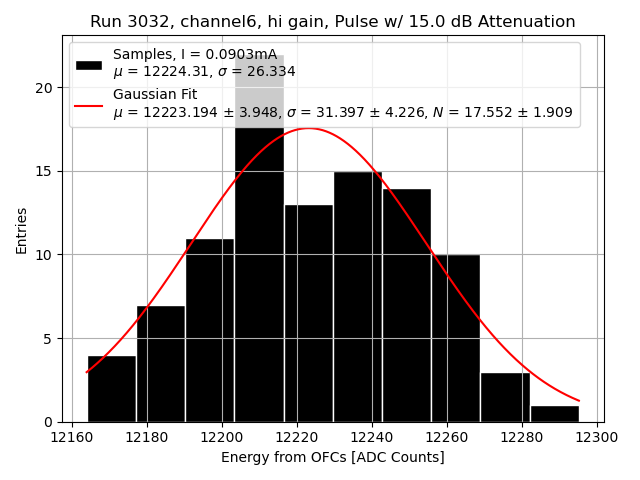

Channel 6

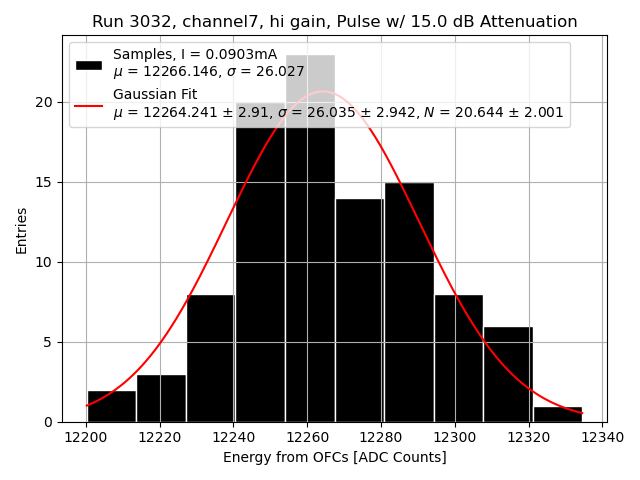

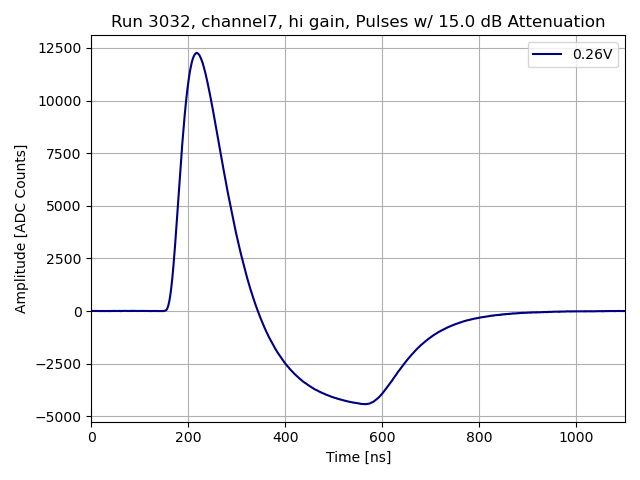

Channel 7
Channel 8
