Per-chip Measurements

ASIC 11

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.5340
pre 8.0 0.3006
post 4.0 2.5500
post 8.0 0.3015

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.5

Before Edge Count (CP40) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 115 -1 -1 -1 0 -1 -1 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 -1 -1 -1 -1 -1 -1 -1 1024 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 -1 -1 -1 -1 -1 -1 -1 1024 1024 1024 1024 1024
lpGBT Phase Ch1 3 3 3 4 -1 -1 -1 -1 4 -1 3 3 3 3 3 3
lpGBT Phase Ch2 3 3 3 4 -1 -1 -1 -1 4 -1 3 3 3 3 3 3
lpGBT Phase Ch3 3 3 3 4 -1 -1 -1 -1 -1 -1 3 3 3 3 3 3
lpGBT Phase Ch4 3 3 3 4 -1 -1 -1 -1 -1 -1 3 3 3 3 3 3
lpGBT Phase Ch5 3 3 3 4 4 -1 -1 -1 4 -1 3 3 3 3 3 3
lpGBT Phase Ch6 3 3 3 4 -1 -1 -1 -1 4 -1 3 3 3 3 3 3
lpGBT Phase Ch7 3 3 3 4 -1 -1 -1 -1 -1 -1 -1 3 3 3 3 3
lpGBT Phase Ch8 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
11 channel1 3039 10.421229 68.757858 68.691769 64.495798
11 channel2 3039 11.061810 84.243635 68.527226 68.352095
11 channel4 3039 11.377172 74.767566 72.425539 70.250576

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 2.96393 - - 3039 0.00000 0.04213 [-0.00303, 0.27894, 0.35611, 0.29265, 0.27527] [-26.67229, -21.74524, 5.82047, 9.1127, 11.89448] 12285.32100 -
channel6 26.27783 - - 3039 -0.00007 0.12380 [0.01393, 0.2774, 0.37071, 0.25059, 0.33478] [-21.42843, -27.78408, 12.17756, 5.61111, 12.31448] 12213.12350 -
channel7 20.91841 - - 3039 0.16159 0.12614 [0.01393, 0.2774, 0.37071, 0.25059, 0.33478] [-21.42843, -27.78408, 12.17756, 5.61111, 12.31448] 12274.89201 -
channel8 2.38940 - - 3039 -0.14746 0.03796 [-0.00303, 0.27894, 0.35611, 0.29265, 0.27527] [-26.67229, -21.74524, 5.82047, 9.1127, 11.89448] 11386.67274 -

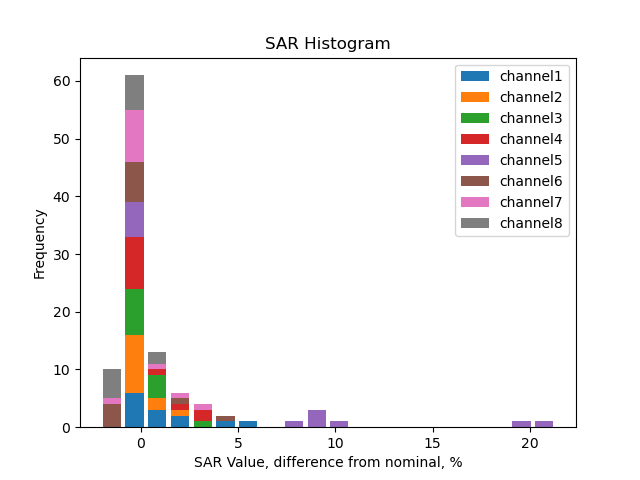

SAR calib vals

channel1 3310.0 1890.16 946.00 592.03 355.19 237.05 118.16 209.71 120.14 60.06 30.47 22.81 15.52 9.82 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.27 946.52 592.09 355.30 237.27 118.33 206.21 118.37 59.21 29.81 22.20 15.04 9.45 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1892.03 946.67 592.00 355.35 236.99 118.35 207.97 119.47 59.58 30.03 22.48 15.05 9.58 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.45 946.82 591.97 355.41 237.32 118.20 207.40 119.05 59.31 29.87 22.63 15.25 9.57 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.75 946.94 592.40 355.76 237.32 118.31 226.62 130.22 65.02 32.82 26.75 16.02 11.26 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.35 946.71 592.05 355.68 237.15 118.30 204.95 117.44 58.64 29.34 22.13 15.23 9.74 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.60 946.05 592.06 355.28 237.22 118.23 206.96 118.92 59.18 29.91 22.70 14.59 9.58 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.26 946.29 591.79 355.58 237.33 118.13 203.75 117.06 58.56 29.21 21.99 14.91 9.41 6.0 4.0 2.0 1.0 0.5 0.25

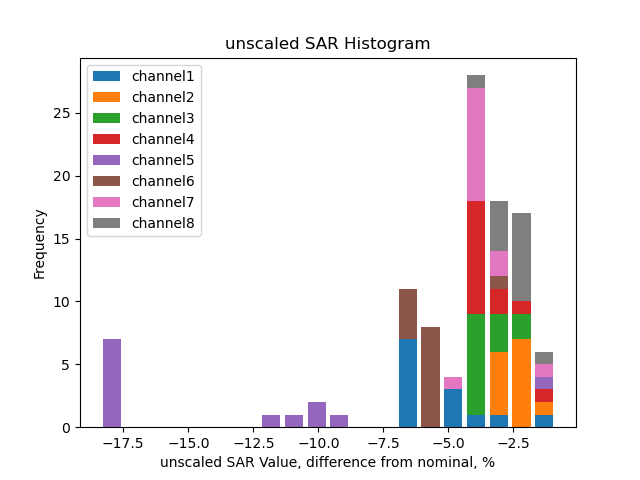

Unscaled SAR calib vals

channel1 3370.38 1924.64 963.26 602.83 361.67 241.37 120.32 213.54 122.33 61.16 31.03 23.23 15.80 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3501.58 2000.74 1001.30 626.36 375.86 251.00 125.18 218.15 125.22 62.64 31.54 23.49 15.91 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3455.47 1975.18 988.28 618.02 370.97 247.41 123.55 217.11 124.72 62.20 31.35 23.47 15.71 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3457.56 1975.77 989.03 618.36 371.25 247.90 123.47 216.65 124.36 61.95 31.20 23.64 15.93 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 2940.76 1680.72 841.31 526.32 316.07 210.85 105.11 201.34 115.69 57.77 29.16 23.77 14.23 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3398.62 1941.99 972.06 607.90 365.20 243.50 121.47 210.44 120.58 60.21 30.13 22.72 15.64 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3455.46 1974.73 987.62 618.08 370.89 247.64 123.43 216.05 124.15 61.78 31.22 23.70 15.23 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3518.74 2010.53 1005.97 629.11 378.00 252.30 125.58 216.60 124.44 62.25 31.05 23.38 15.85 10.0 6.0 4.0 2.0 1.0 0.5 0.25

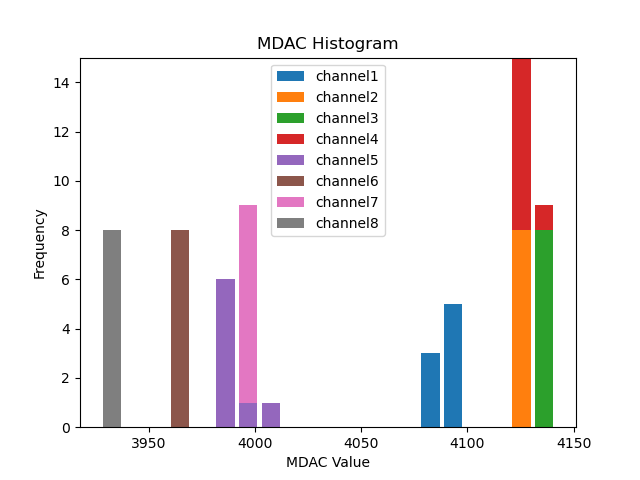

Mdac calib vals

channel1 4092.06 4094.35 4093.61 4094.18 4094.08 4093.57 4092.77 4091.06
channel2 4127.83 4129.34 4128.98 4129.41 4131.55 4129.58 4129.91 4127.54
channel3 4144.42 4146.89 4145.99 4146.50 4146.11 4144.17 4145.26 4143.46
channel4 4133.27 4135.39 4134.81 4136.11 4136.78 4135.81 4134.83 4133.67
channel5 3990.21 3995.85 3991.46 3992.16 4008.81 4003.68 3995.14 3992.29
channel6 3967.06 3968.93 3968.62 3968.42 3971.00 3969.32 3969.10 3967.50
channel7 3999.89 4002.33 4002.07 4000.93 4002.11 4001.33 4000.98 4000.52
channel8 3932.56 3934.73 3935.70 3934.96 3935.79 3934.13 3934.38 3932.74

Unscaled Mdac calib vals

channel1 -3.94 4094.35 4093.61 4094.18 4094.08 4093.57 4092.77 4091.06
channel2 31.83 4129.34 4128.98 4129.41 4131.55 4129.58 4129.91 4127.54
channel3 48.42 4146.89 4145.99 4146.50 4146.11 4144.17 4145.26 4143.46
channel4 37.27 4135.39 4134.81 4136.11 4136.78 4135.81 4134.83 4133.67
channel5 -105.79 3995.85 3991.46 3992.16 4008.81 4003.68 3995.14 3992.29
channel6 -128.94 3968.93 3968.62 3968.42 3971.00 3969.32 3969.10 3967.50
channel7 -96.11 4002.33 4002.07 4000.93 4002.11 4001.33 4000.98 4000.52
channel8 -163.44 3934.73 3935.70 3934.96 3935.79 3934.13 3934.38 3932.74

(click on a plot to zoom...)

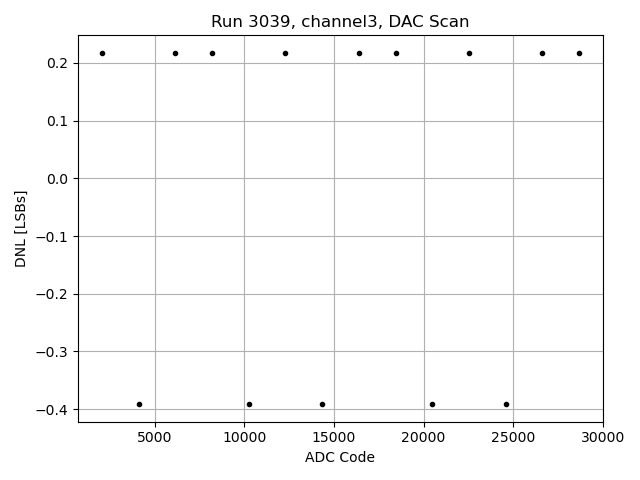

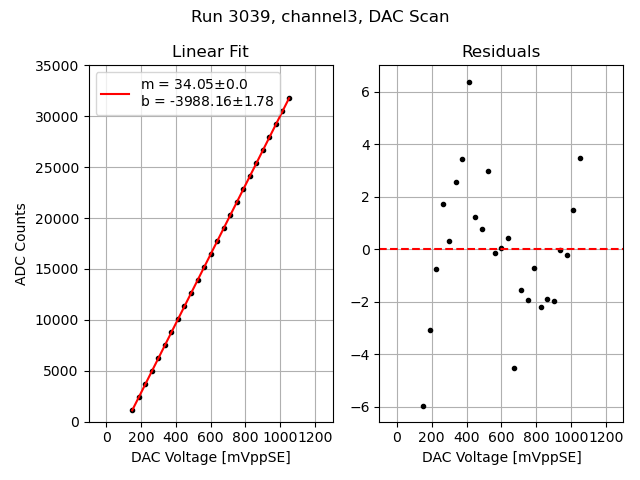

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL

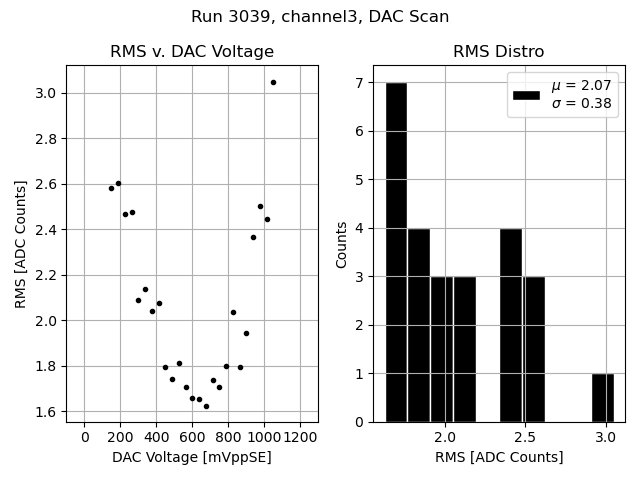

Channel 3

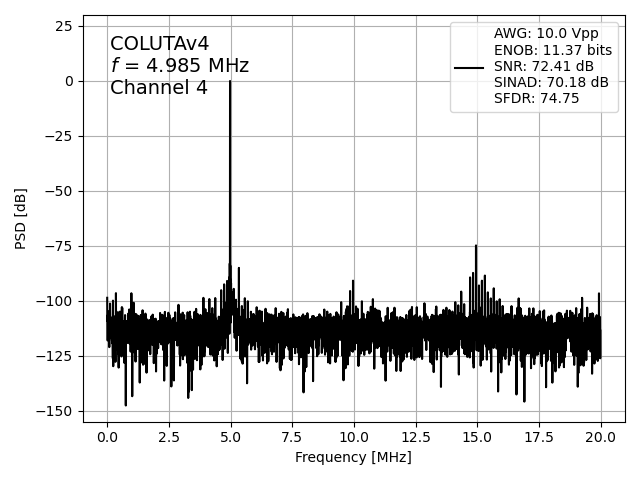

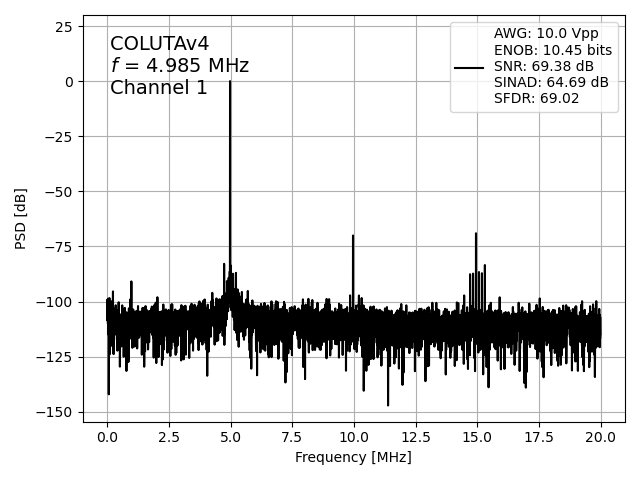

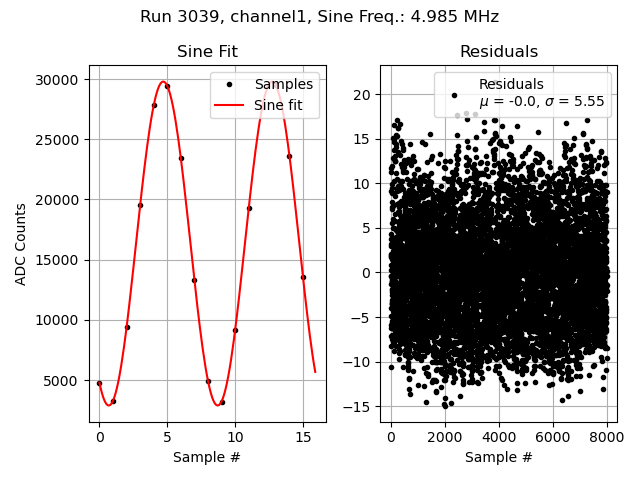

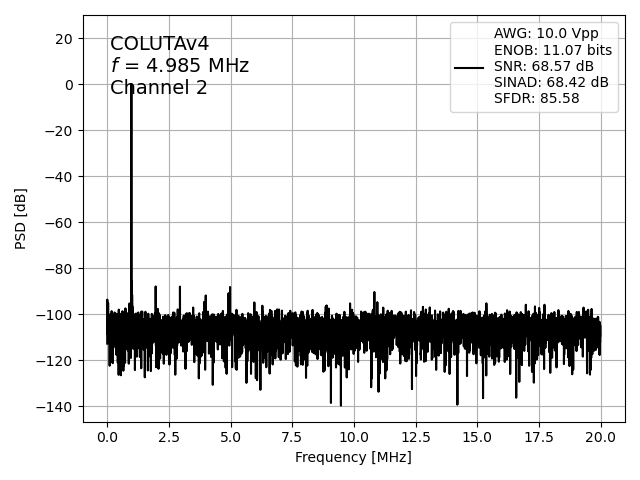

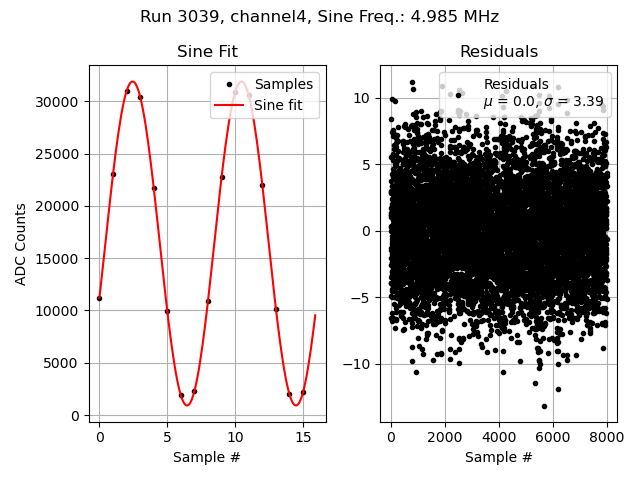

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

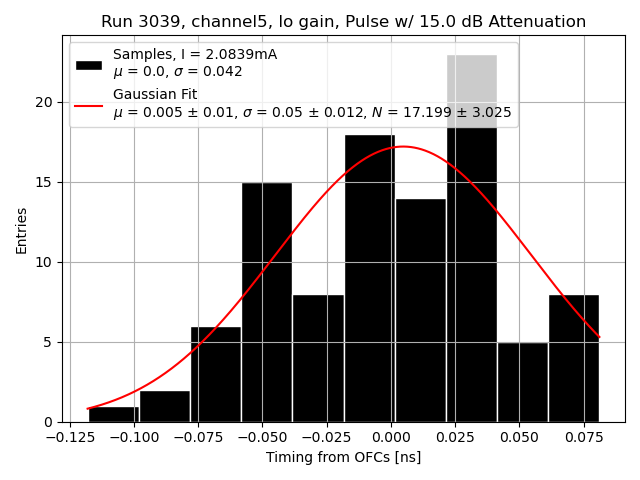

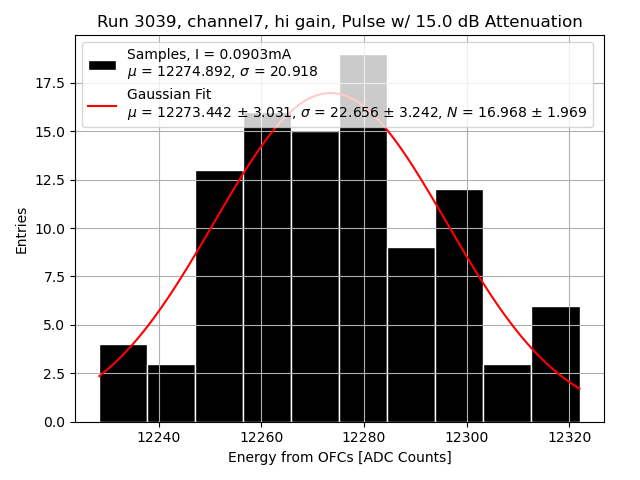

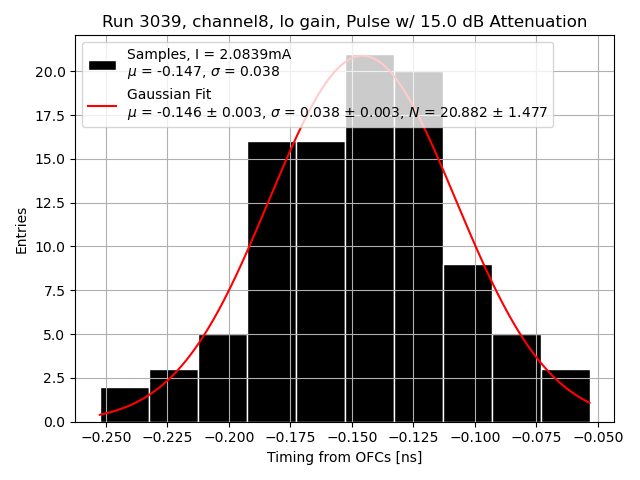

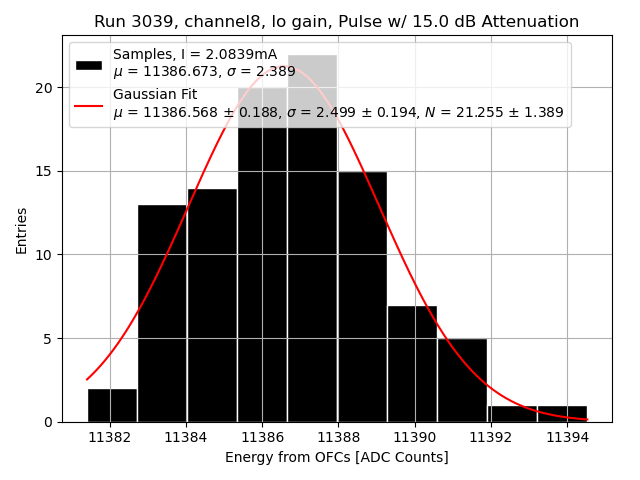

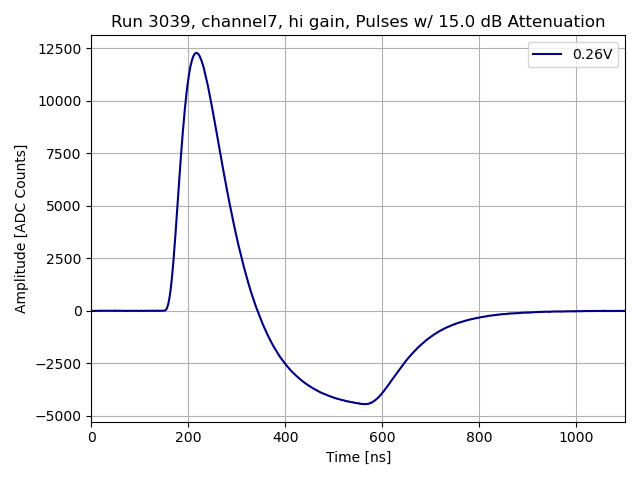

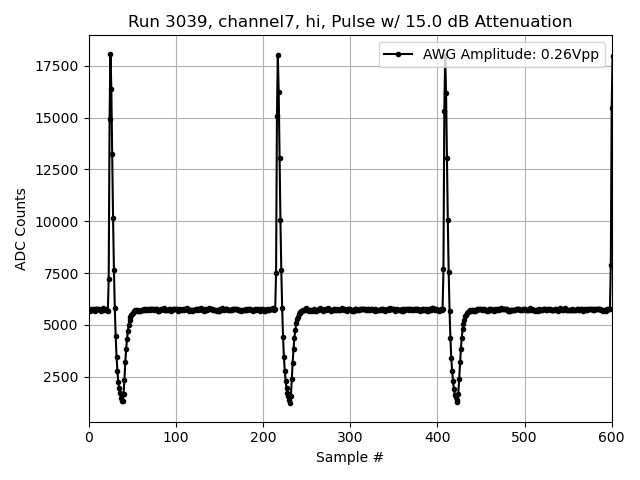

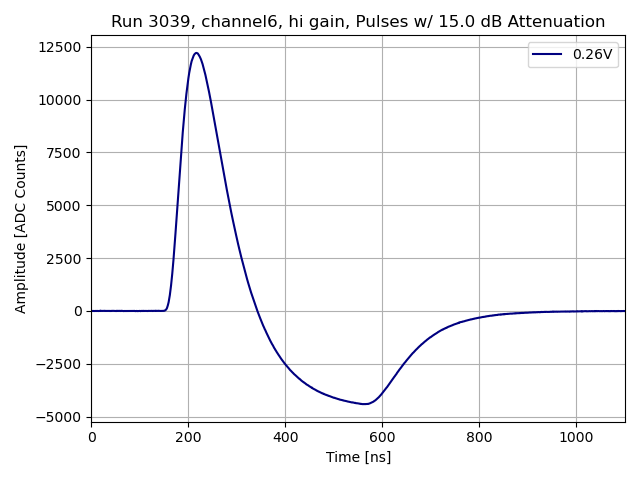

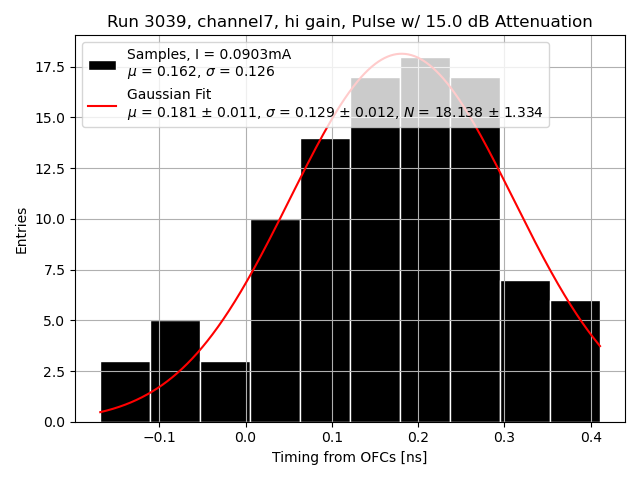

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs

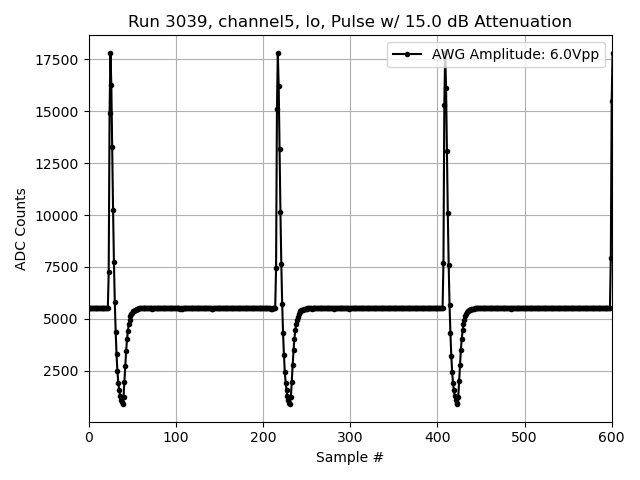

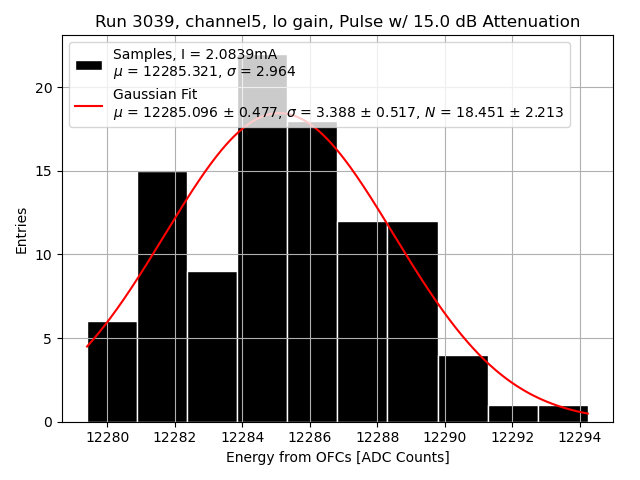

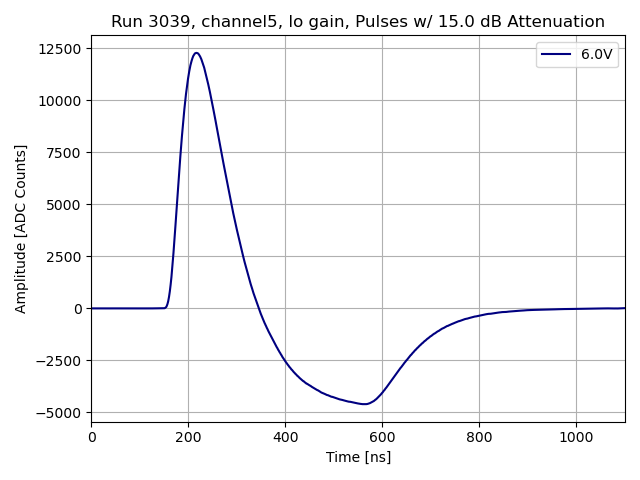

Channel 5

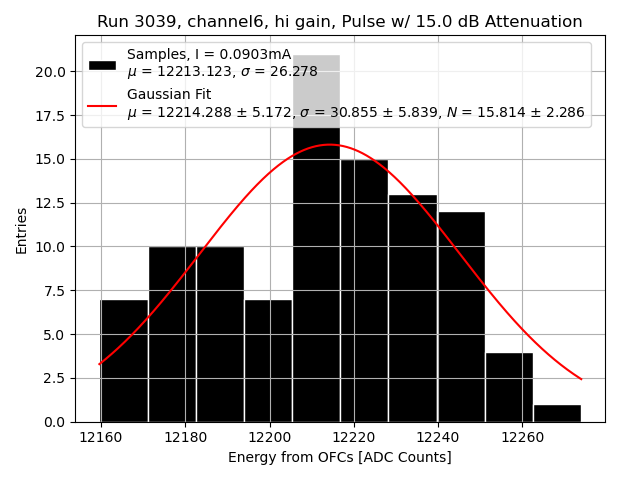

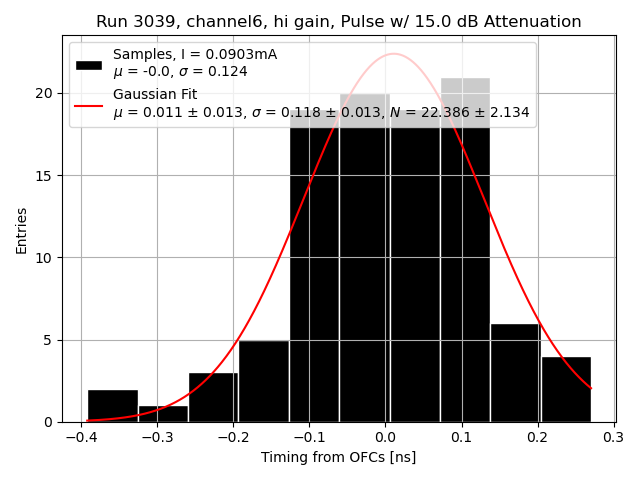

Channel 6
Channel 7

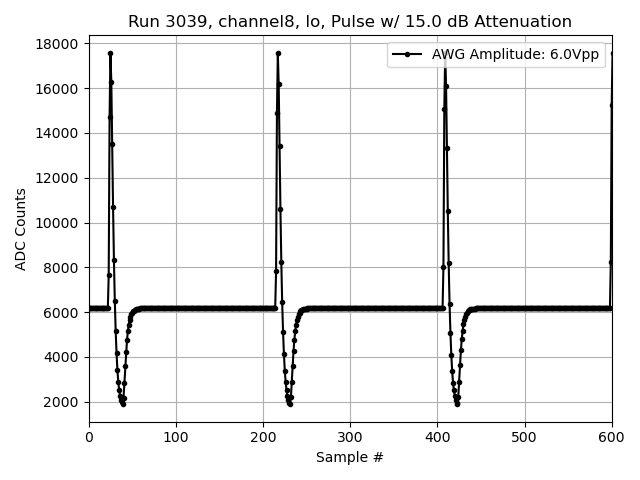

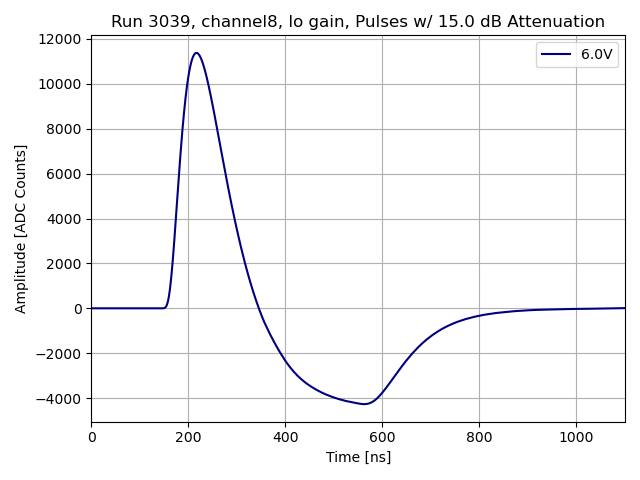

Channel 8
