Per-chip Measurements

ASIC 5

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 1.9680
pre 8.0 0.3005
post 4.0 2.5490
post 8.0 0.3014

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.5625

Before Edge Count (CP40) 1024 1024 1024 1024 -1 -1 -1 -1 1024 -1 1024 1024 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 -1 -1 -1 -1 0 -1 1024 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 -1 -1 -1 -1 -1 -1 -1 1024 1024 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 -1 -1 -1 -1 -1 -1 -1 1024 1024 1024 1024 1024 1024
lpGBT Phase Ch1 3 3 3 -1 -1 3 3 3 -1 3 3 3 3 3 3 3
lpGBT Phase Ch2 3 3 3 4 -1 3 3 3 -1 -1 3 3 3 3 3 3
lpGBT Phase Ch3 3 3 3 -1 -1 3 3 3 -1 3 3 3 3 3 3 3
lpGBT Phase Ch4 3 3 3 -1 -1 3 3 3 -1 3 3 3 3 3 3 3
lpGBT Phase Ch5 3 3 3 4 -1 3 3 3 4 -1 3 3 3 3 3 3
lpGBT Phase Ch6 3 3 3 -1 -1 -1 -1 -1 -1 -1 3 3 3 3 3 3
lpGBT Phase Ch7 3 3 3 -1 -1 -1 -1 -1 -1 -1 3 3 3 3 3 3
lpGBT Phase Ch8 3 3 3 4 -1 -1 -1 -1 4 -1 3 3 3 3 3 3

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
5 channel1 3043 11.773663 83.779484 73.291602 72.637448
5 channel2 3043 10.994471 84.127858 68.134512 67.946714
5 channel4 3043 11.828303 83.834196 73.686419 72.966382

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 2.41791 - - 3043 -0.00000 0.03758 [0.01762, 0.27155, 0.35086, 0.30151, 0.27568] [-26.82031, -20.95699, 4.95131, 9.88868, 11.49716] 12269.40250 -
channel6 24.20792 - - 3043 0.00001 0.11638 [0.0024, 0.28646, 0.37241, 0.24732, 0.32779] [-24.26305, -25.64198, 11.93983, 5.7401, 12.09327] 12258.32050 -
channel7 23.50661 - - 3043 0.14177 0.12378 [0.0024, 0.28646, 0.37241, 0.24732, 0.32779] [-24.26305, -25.64198, 11.93983, 5.7401, 12.09327] 12380.48023 -
channel8 2.54104 - - 3043 -0.25031 0.03696 [0.01762, 0.27155, 0.35086, 0.30151, 0.27568] [-26.82031, -20.95699, 4.95131, 9.88868, 11.49716] 12290.97635 -

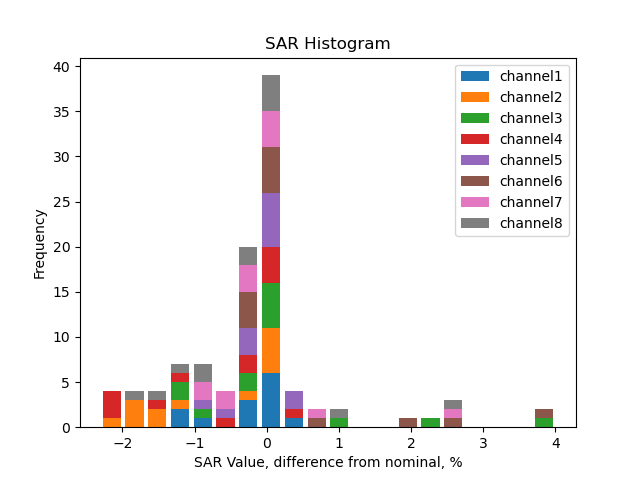

SAR calib vals

channel1 3310.0 1890.99 945.88 592.14 355.30 237.00 118.27 204.73 117.52 58.57 29.59 22.24 14.85 9.27 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.14 946.40 592.06 355.41 237.26 118.29 203.46 116.74 58.07 29.28 21.78 14.47 9.12 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.60 946.80 591.91 355.45 237.21 118.34 204.58 117.46 58.54 29.55 22.39 15.12 9.60 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.09 946.42 591.95 355.44 237.23 118.08 202.43 116.02 57.88 29.25 21.88 14.73 9.29 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.15 946.48 591.99 355.55 237.40 118.20 206.08 118.36 58.96 29.66 22.03 14.84 9.26 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.26 946.57 591.87 355.39 237.04 118.21 206.43 118.37 59.02 29.81 22.78 15.09 9.62 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.11 946.65 592.15 355.38 237.23 118.16 205.46 117.77 58.82 29.51 21.98 14.90 9.49 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.24 946.45 592.20 355.39 237.17 118.10 203.86 116.99 58.11 29.32 22.03 14.93 9.50 6.0 4.0 2.0 1.0 0.5 0.25

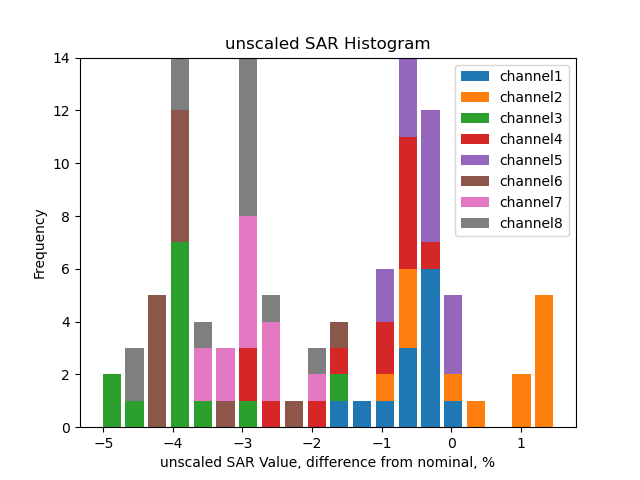

Unscaled SAR calib vals

channel1 3571.94 2040.63 1020.73 639.00 383.42 255.75 127.63 220.93 126.82 63.21 31.93 24.00 16.02 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3630.85 2074.46 1038.14 649.45 389.86 260.26 129.76 223.18 128.06 63.70 32.12 23.89 15.87 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3447.32 1970.08 986.08 616.47 370.20 247.05 123.25 213.07 122.33 60.97 30.78 23.32 15.75 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3563.45 2035.89 1018.89 637.28 382.66 255.39 127.12 217.93 124.90 62.31 31.49 23.55 15.86 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3573.45 2041.67 1021.81 639.11 383.85 256.29 127.61 222.48 127.78 63.65 32.02 23.78 16.02 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3441.54 1966.42 984.19 615.39 369.51 246.46 122.91 214.63 123.07 61.37 30.99 23.69 15.69 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3487.14 1992.32 997.31 623.84 374.40 249.93 124.48 216.46 124.07 61.97 31.09 23.16 15.70 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3482.80 1989.97 995.86 623.12 373.94 249.55 124.27 214.50 123.10 61.14 30.85 23.18 15.71 10.0 6.0 4.0 2.0 1.0 0.5 0.25

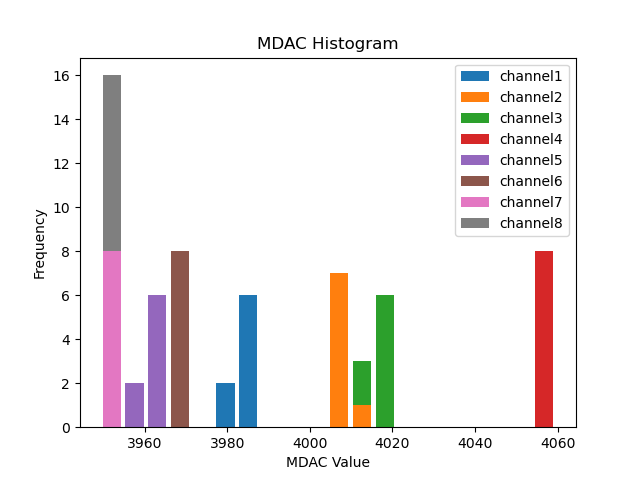

Mdac calib vals

channel1 3984.07 3986.22 3985.40 3985.56 3987.93 3985.90 3985.53 3983.35
channel2 4008.18 4010.30 4011.32 4011.00 4012.98 4010.71 4010.37 4007.84
channel3 4017.81 4020.48 4020.68 4020.19 4020.94 4019.56 4019.35 4017.11
channel4 4060.18 4061.91 4062.31 4061.84 4062.28 4061.17 4060.61 4057.88
channel5 3962.35 3964.42 3964.54 3964.21 3966.95 3964.80 3963.57 3961.31
channel6 3970.25 3970.63 3971.78 3971.17 3972.81 3972.06 3971.89 3969.10
channel7 3953.62 3955.89 3955.66 3955.50 3956.70 3955.63 3955.84 3954.19
channel8 3954.11 3955.51 3955.39 3953.73 3955.32 3952.84 3953.09 3952.01

Unscaled Mdac calib vals

channel1 -111.93 3986.22 3985.40 3985.56 3987.93 3985.90 3985.53 3983.35
channel2 -87.82 4010.30 4011.32 4011.00 4012.98 4010.71 4010.37 4007.84
channel3 -78.19 4020.48 4020.68 4020.19 4020.94 4019.56 4019.35 4017.11
channel4 -35.82 4061.91 4062.31 4061.84 4062.28 4061.17 4060.61 4057.88
channel5 -133.65 3964.42 3964.54 3964.21 3966.95 3964.80 3963.57 3961.31
channel6 -125.75 3970.63 3971.78 3971.17 3972.81 3972.06 3971.89 3969.10
channel7 -142.38 3955.89 3955.66 3955.50 3956.70 3955.63 3955.84 3954.19
channel8 -141.89 3955.51 3955.39 3953.73 3955.32 3952.84 3953.09 3952.01

(click on a plot to zoom...)

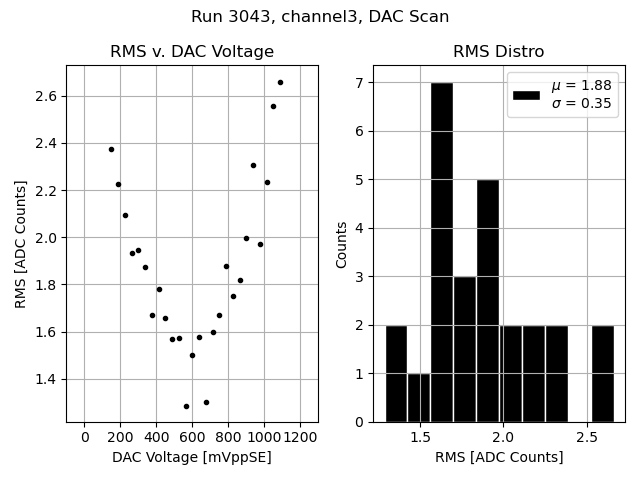

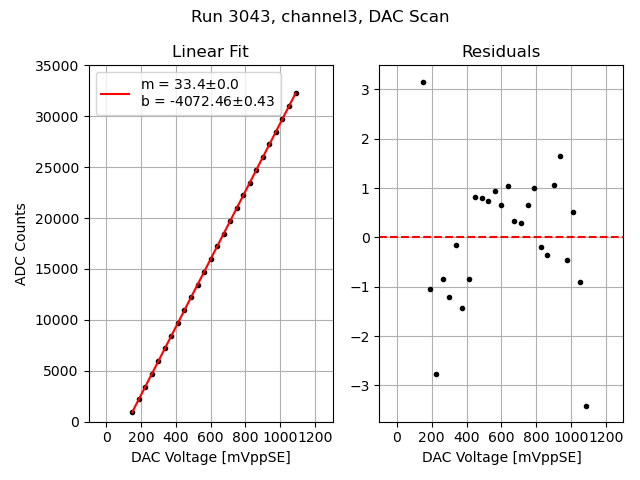

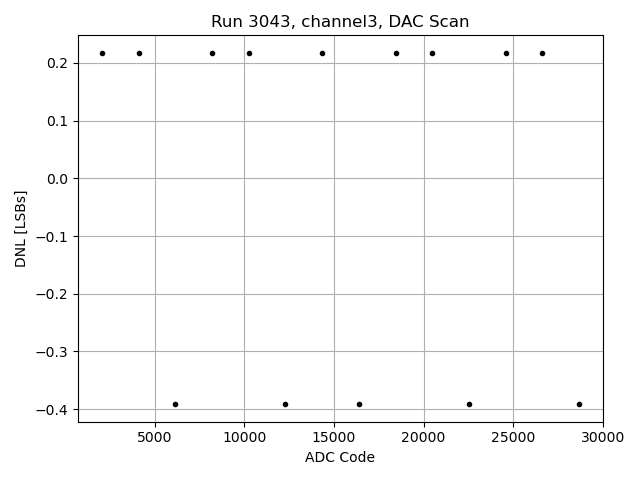

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

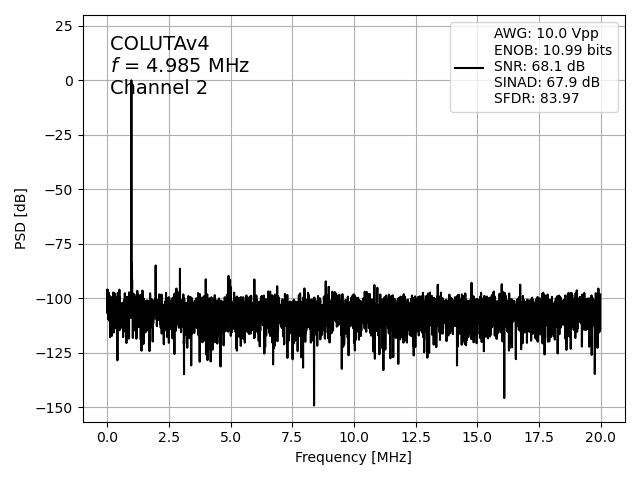

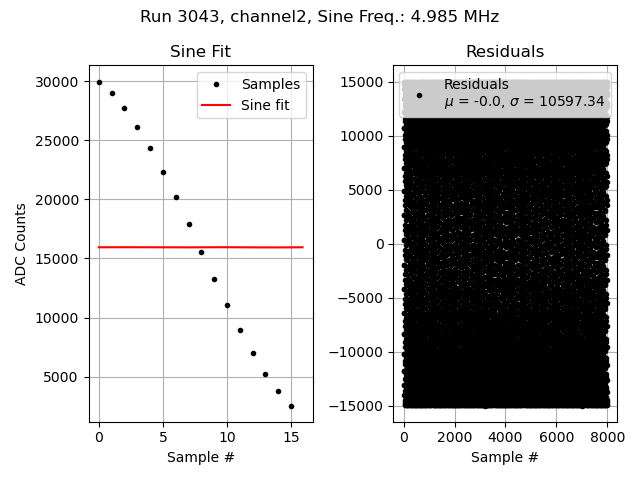

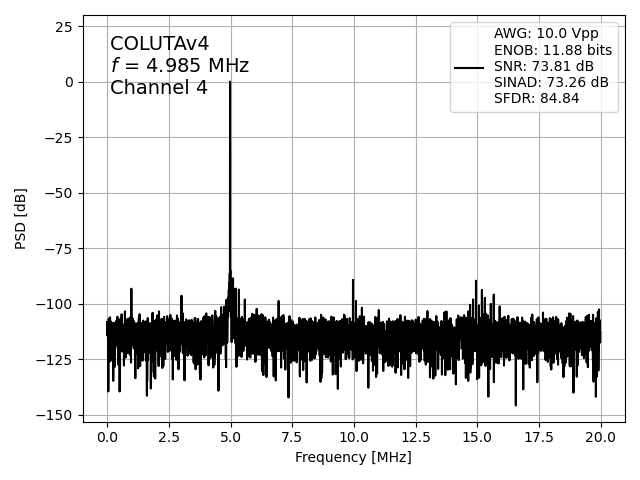

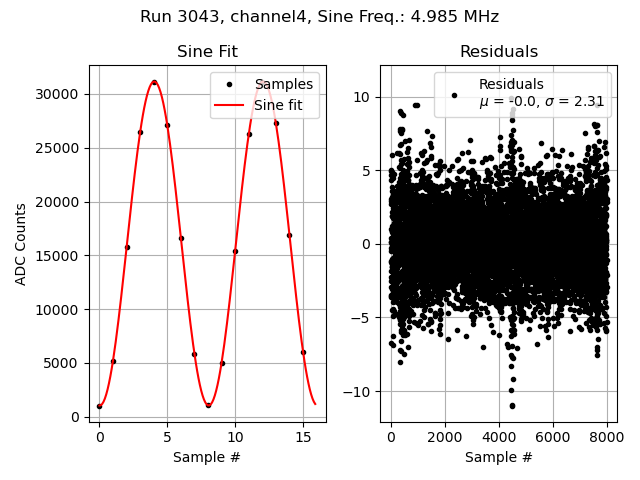

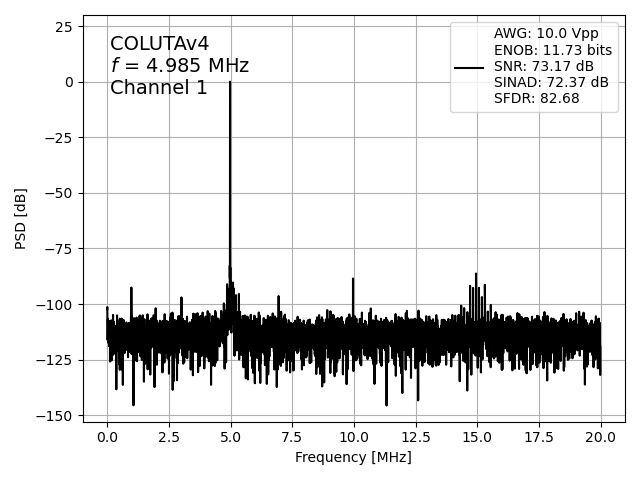

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

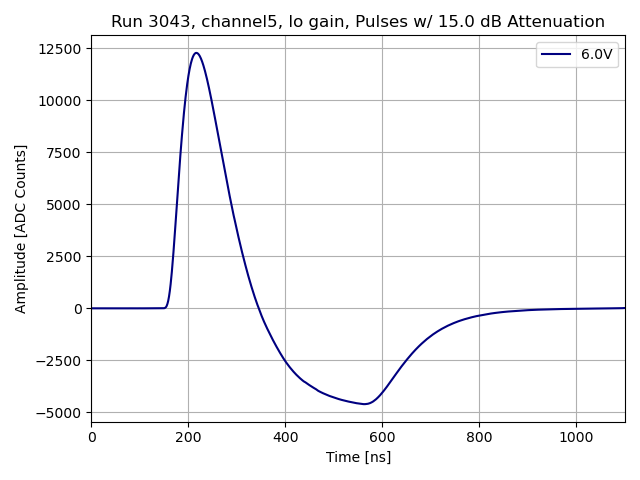

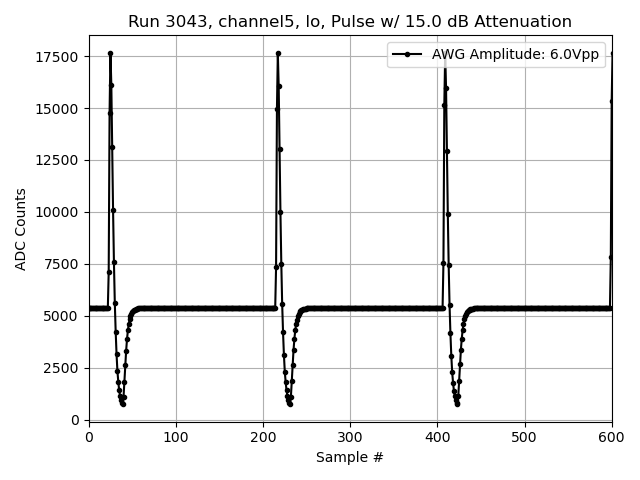

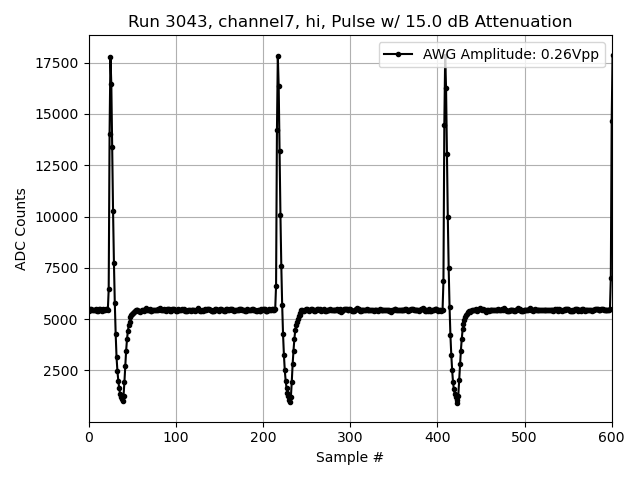

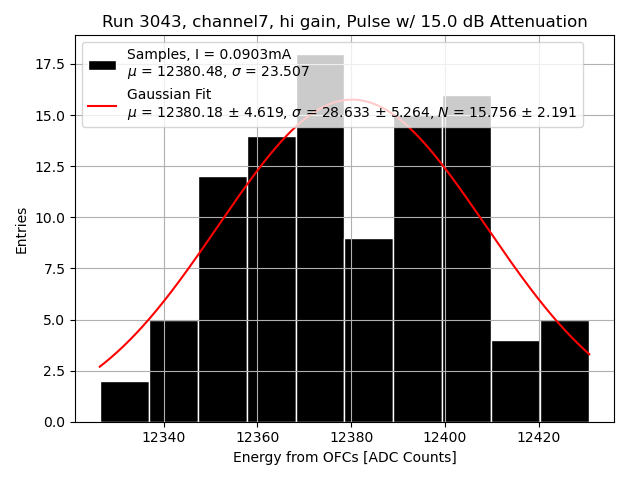

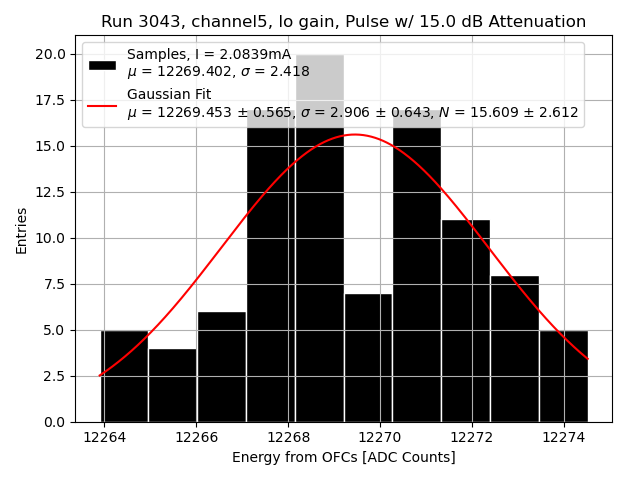

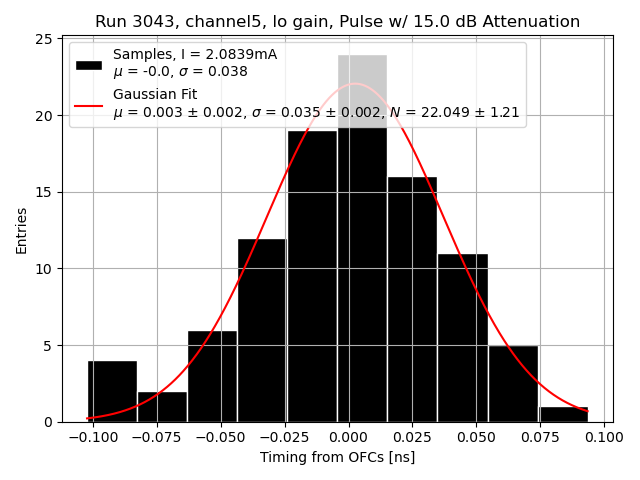

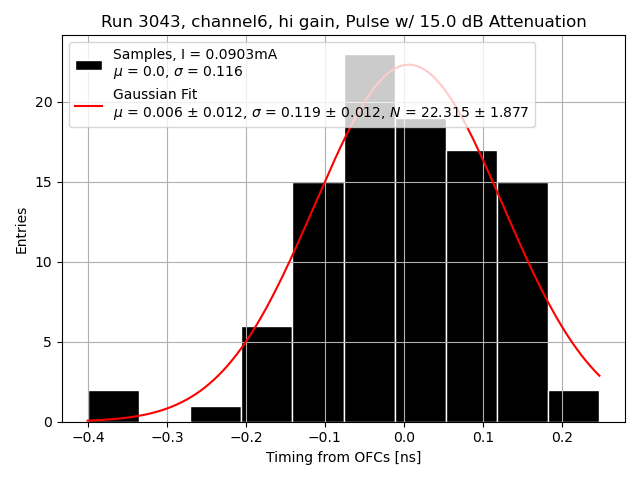

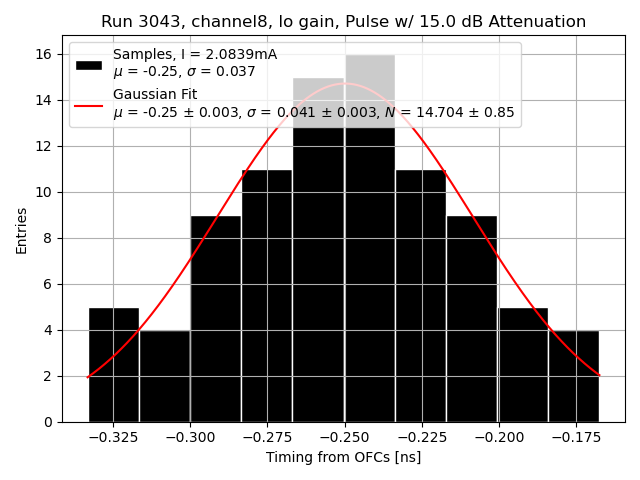

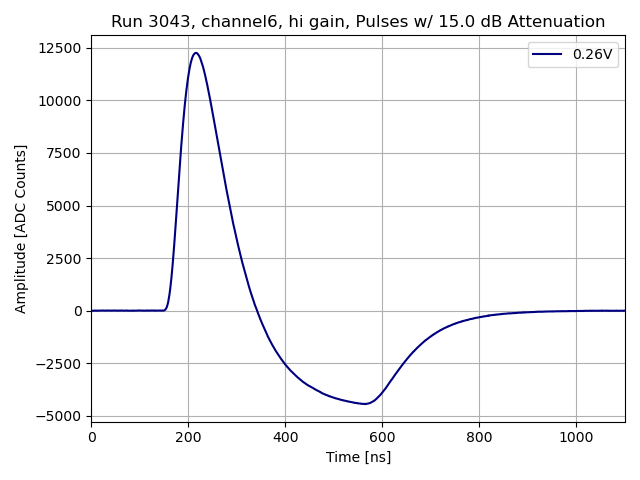

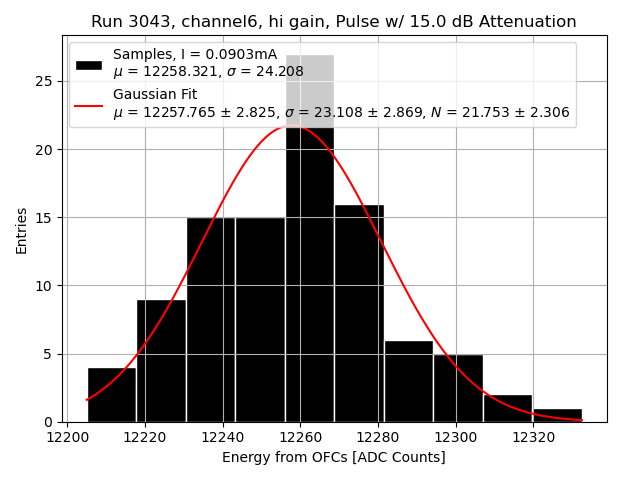

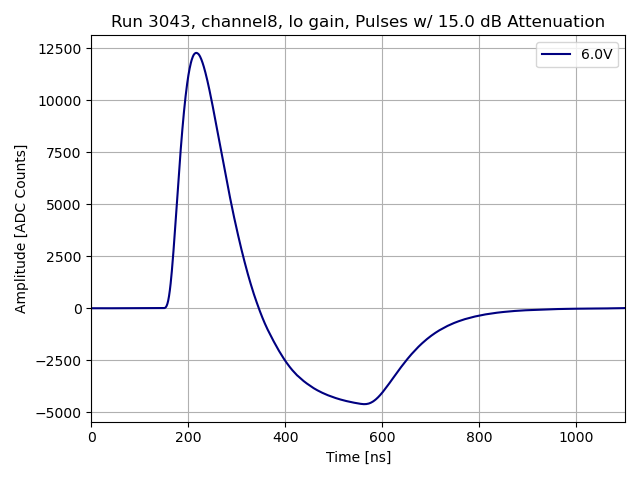

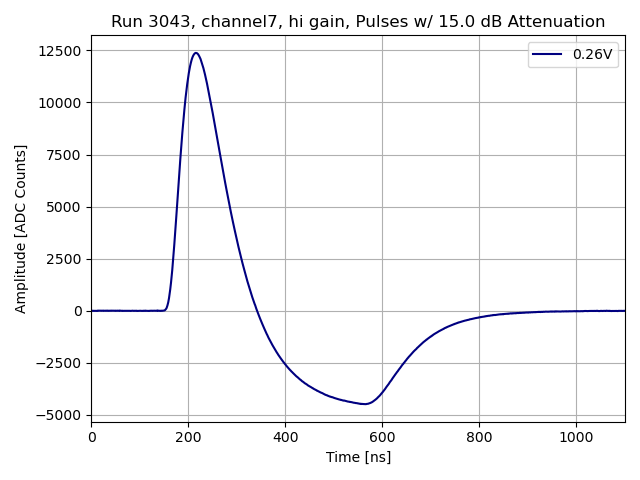

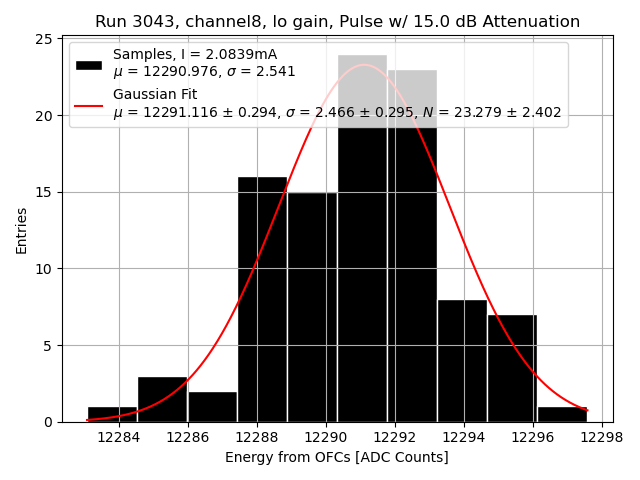

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
Channel 5
Channel 6
Channel 7
Channel 8
