Per-chip Measurements

ASIC 0

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.5310
pre 8.0 0.3008
post 4.0 2.5870
post 8.0 0.3015

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.5

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 1024 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 1024 1024 1024 0 1024 -1 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 -1 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 -1 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
lpGBT Phase Ch1 6 6 6 7 -1 -1 -1 -1 7 -1 6 6 6 6 6 6
lpGBT Phase Ch2 6 6 6 7 -1 -1 -1 -1 7 -1 6 6 6 6 6 6
lpGBT Phase Ch3 6 6 6 7 -1 -1 -1 -1 7 -1 6 6 6 6 6 6
lpGBT Phase Ch4 6 6 6 7 -1 -1 -1 -1 7 -1 6 6 6 6 6 6
lpGBT Phase Ch5 6 6 6 7 7 7 7 7 7 7 6 6 6 6 6 6
lpGBT Phase Ch6 6 6 6 7 -1 -1 -1 -1 7 -1 -1 6 6 6 6 6
lpGBT Phase Ch7 6 6 6 7 -1 -1 -1 -1 7 -1 -1 6 6 6 6 6
lpGBT Phase Ch8 6 6 6 7 7 7 7 7 7 7 -1 6 6 6 6 6

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
0 channel1 3051 4.341508 37.942151 28.779703 27.895877
0 channel2 3051 4.752968 40.013668 31.386254 30.372866
0 channel4 3051 0.707741 6.020600 inf 6.020600

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 2.63542 - - 3051 0.00000 0.04766 [0.02443, 0.25265, 0.35625, 0.31412, 0.2713] [-26.34339, -21.68679, 3.91072, 10.8131, 11.57071] 12584.23750 -
channel6 23.79806 - - 3051 0.00002 0.12005 [0.01557, 0.26453, 0.37462, 0.26152, 0.32862] [-21.10755, -28.82385, 10.85836, 5.86826, 14.27105] 12652.67450 -
channel7 28.06442 - - 3051 0.33879 0.12628 [0.01557, 0.26453, 0.37462, 0.26152, 0.32862] [-21.10755, -28.82385, 10.85836, 5.86826, 14.27105] 12709.34778 -
channel8 2.95732 - - 3051 -0.22918 0.04792 [0.02443, 0.25265, 0.35625, 0.31412, 0.2713] [-26.34339, -21.68679, 3.91072, 10.8131, 11.57071] 12736.03677 -

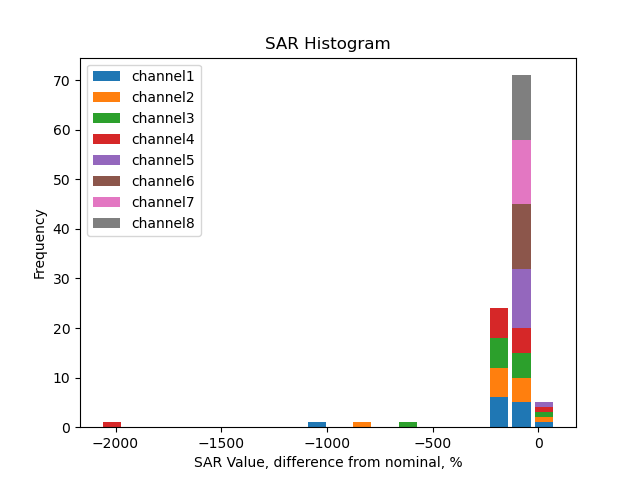

SAR calib vals

channel1 3310.0 1749.92 1601.43 520.65 349.61 135.33 110.90 -40285.76 -23151.20 -11585.94 -5806.13 -4362.58 -2960.39 -1879.61 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1724.51 1390.28 554.71 341.25 220.48 108.13 -31712.52 -18208.51 -9066.34 -4569.68 -3412.52 -2248.33 -1404.33 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1785.10 1248.00 589.14 365.27 240.57 151.21 -22516.05 -12906.15 -6411.84 -3237.34 -2378.17 -1583.81 -981.90 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1198.59 2230.48 515.95 305.60 226.22 87.31 -87548.31 -50225.48 -25011.53 -12624.83 -9445.80 -6286.62 -3968.82 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1890.94 946.51 591.91 355.64 237.28 118.23 231.81 133.06 66.33 33.70 28.10 16.39 11.86 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1890.95 946.70 591.87 355.30 237.23 118.25 202.59 116.30 58.15 29.24 21.78 14.82 9.40 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.81 946.56 592.01 355.28 237.29 118.32 210.48 120.94 60.38 30.53 23.26 15.05 9.87 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.91 945.88 592.16 355.20 236.90 117.88 206.22 118.67 59.04 29.69 22.73 15.05 9.65 6.0 4.0 2.0 1.0 0.5 0.25

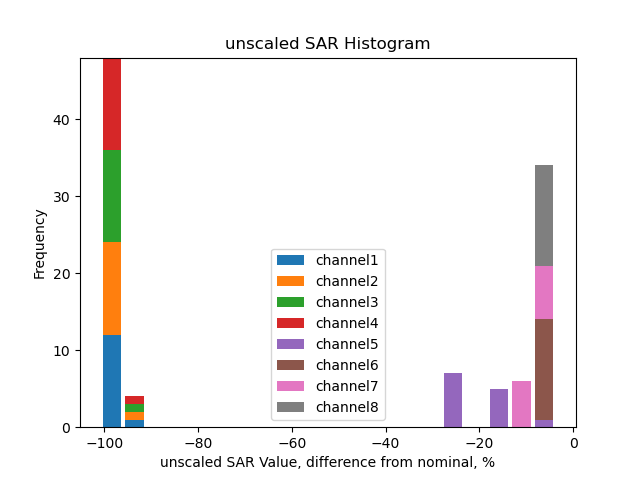

Unscaled SAR calib vals

channel1 -17.61 -9.31 -8.52 -2.77 -1.86 -0.72 -0.59 214.33 123.17 61.64 30.89 23.21 15.75 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 -23.57 -12.28 -9.90 -3.95 -2.43 -1.57 -0.77 225.82 129.66 64.56 32.54 24.30 16.01 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 -33.71 -18.18 -12.71 -6.00 -3.72 -2.45 -1.54 229.31 131.44 65.30 32.97 24.22 16.13 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 -8.34 -3.02 -5.62 -1.30 -0.77 -0.57 -0.22 220.59 126.55 63.02 31.81 23.80 15.84 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 2790.42 1594.11 797.93 499.00 299.81 200.03 99.67 195.42 112.17 55.92 28.41 23.69 13.82 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3522.94 2012.60 1007.60 629.95 378.16 252.49 125.86 215.62 123.78 61.89 31.12 23.18 15.77 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3352.85 1916.30 958.81 599.67 359.88 240.36 119.85 213.20 122.51 61.16 30.93 23.56 15.24 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3430.53 1960.80 980.32 613.72 368.13 245.53 122.17 213.73 122.99 61.19 30.77 23.56 15.60 10.0 6.0 4.0 2.0 1.0 0.5 0.25

Mdac calib vals

channel1 3342.67 3342.54 3342.76 3342.63 3342.72 3342.85 3342.92 3344.41
channel2 3635.90 3635.88 3624.37 3576.07 3533.97 3531.91 3531.84 3531.14
channel3 3822.71 3824.31 3825.01 3826.61 3828.46 3834.50 3834.54 3835.75
channel4 4096.71 -12.42 -3.58 -15.76 -19.13 6.02 -10.93 61031.87
channel5 3963.34 3962.18 3960.44 3959.10 3968.78 3974.71 3977.48 3975.30
channel6 3971.56 3972.93 3972.64 3971.73 3973.60 3970.75 3971.43 3970.52
channel7 3972.56 3974.99 3976.26 3978.19 3978.54 3977.85 3977.11 3975.28
channel8 3959.01 3961.69 3961.21 3960.78 3963.14 3960.74 3959.95 3958.43

Unscaled Mdac calib vals

channel1 -753.33 3342.54 3342.76 3342.63 3342.72 3342.85 3342.92 3344.41
channel2 -460.10 3635.88 3624.37 3576.07 3533.97 3531.91 3531.84 3531.14
channel3 -273.29 3824.31 3825.01 3826.61 3828.46 3834.50 3834.54 3835.75
channel4 0.71 -12.42 -3.58 -15.76 -19.13 6.02 -10.93 61031.87
channel5 -132.66 3962.18 3960.44 3959.10 3968.78 3974.71 3977.48 3975.30
channel6 -124.44 3972.93 3972.64 3971.73 3973.60 3970.75 3971.43 3970.52
channel7 -123.44 3974.99 3976.26 3978.19 3978.54 3977.85 3977.11 3975.28
channel8 -136.99 3961.69 3961.21 3960.78 3963.14 3960.74 3959.95 3958.43

(click on a plot to zoom...)
Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL

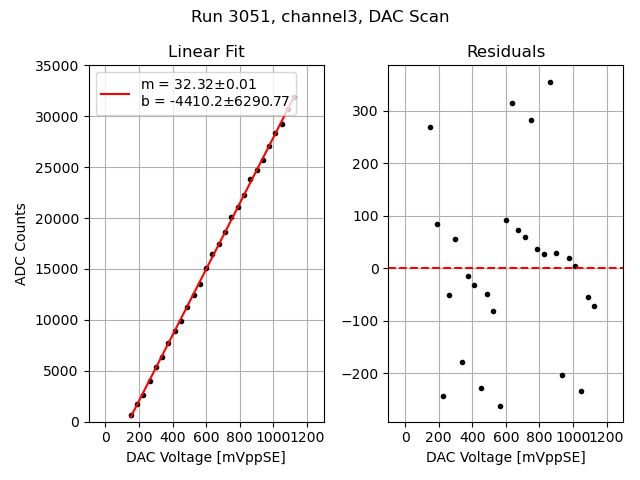

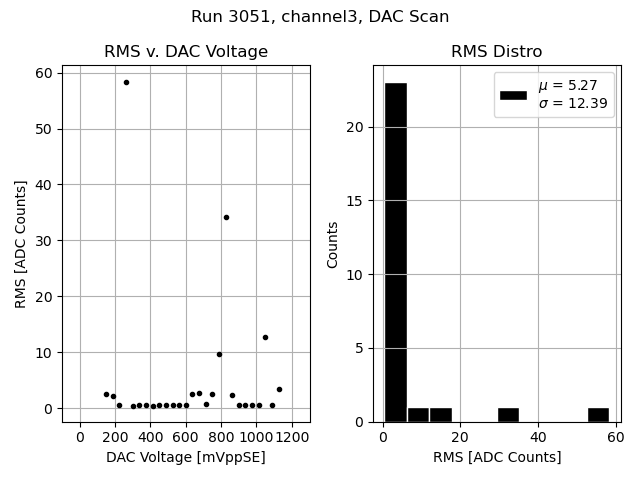

Channel 3

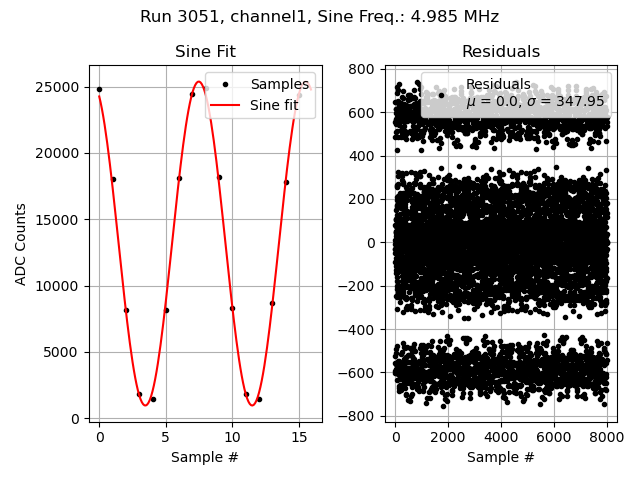

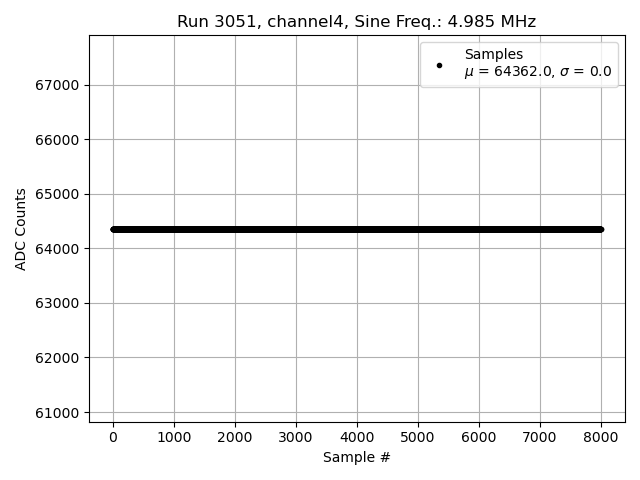

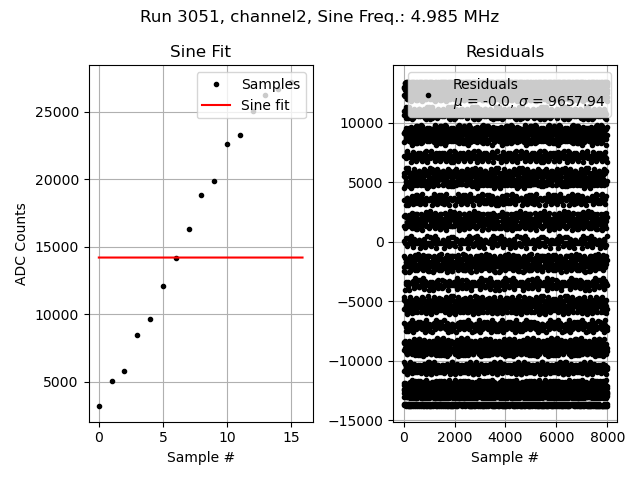

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted

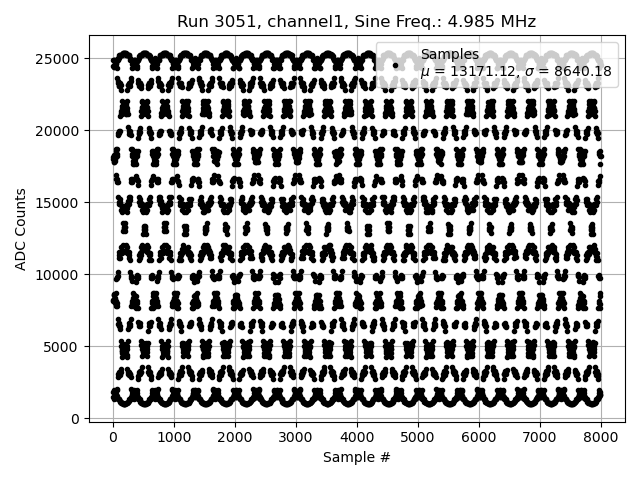

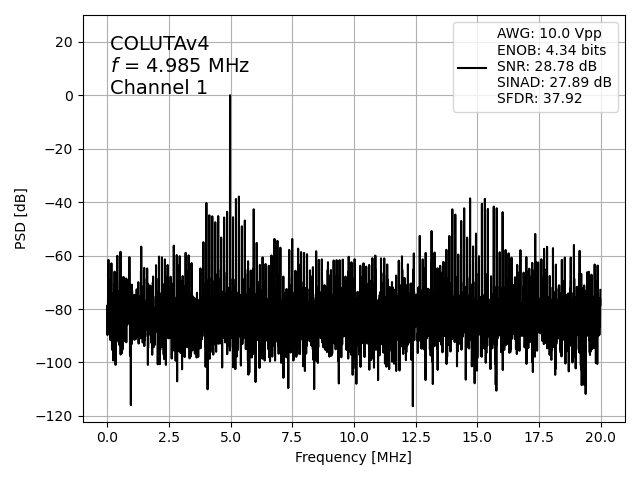

Channel 1

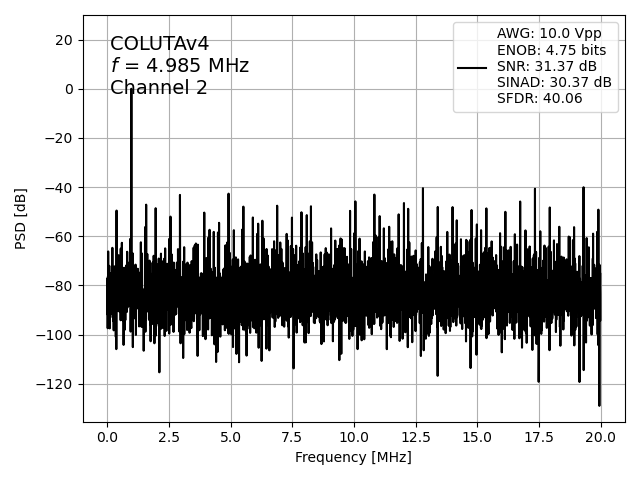

Channel 2

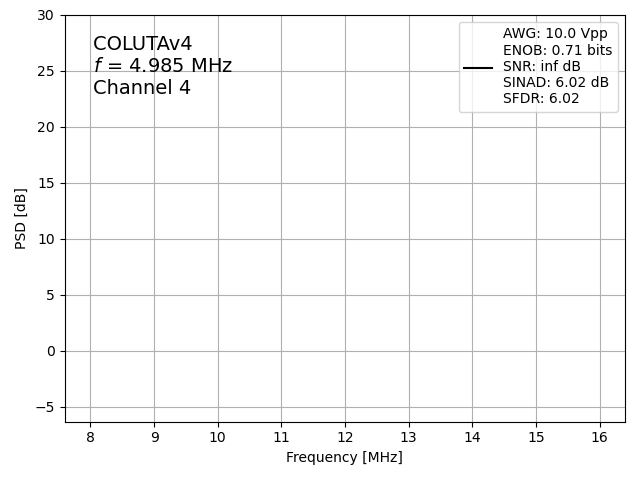

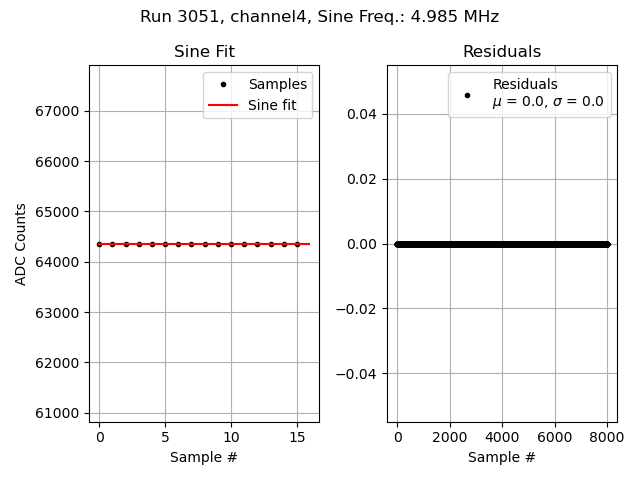

Channel 4

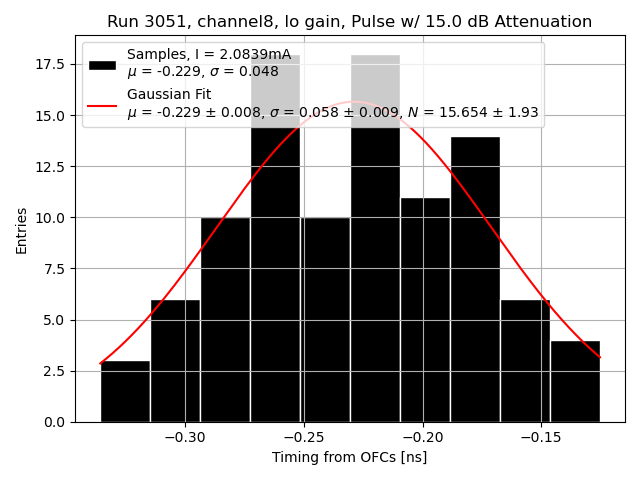

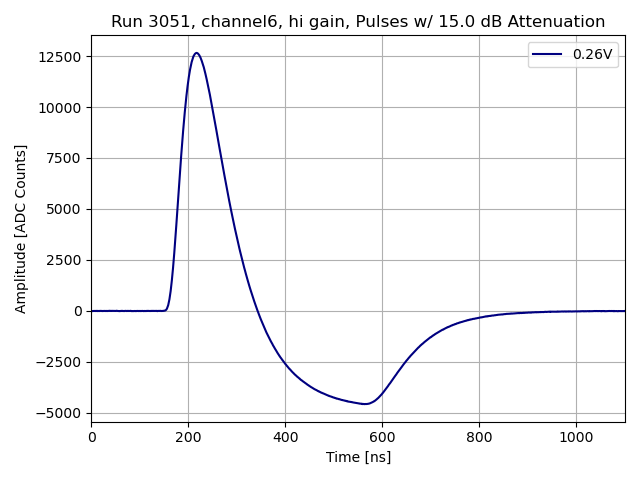

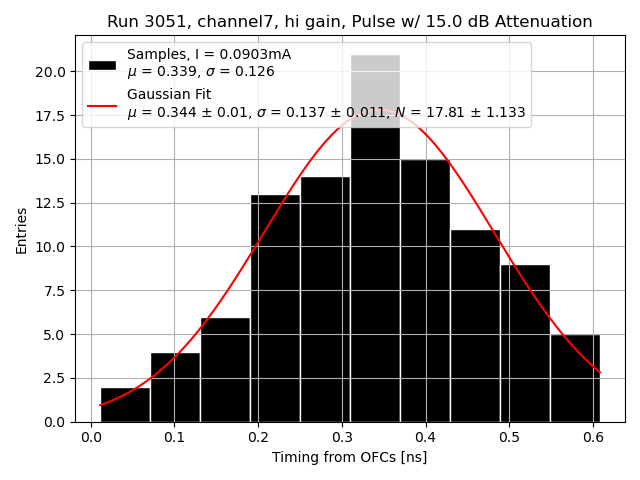

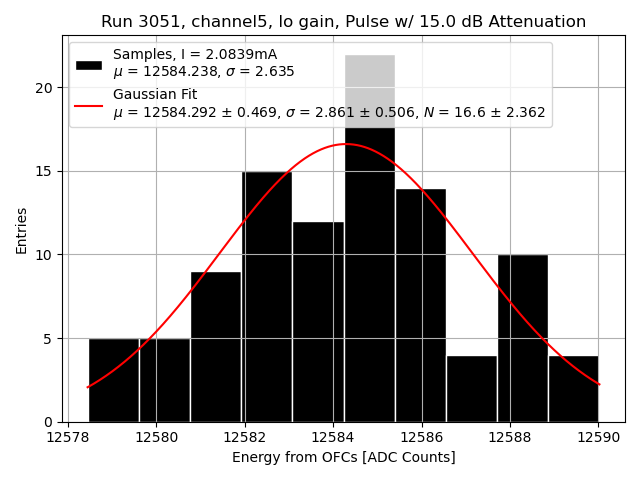

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs

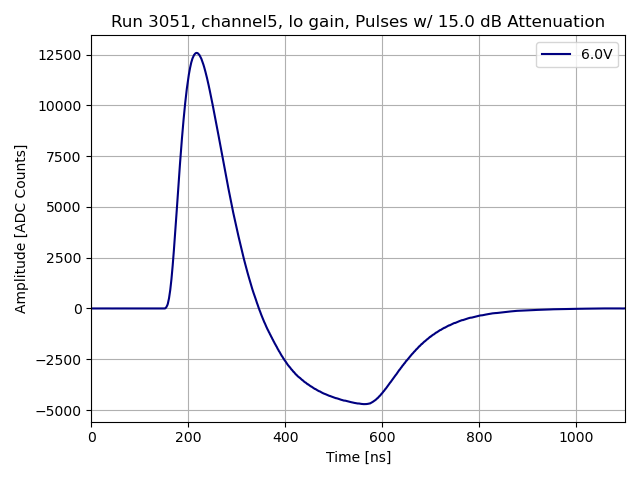

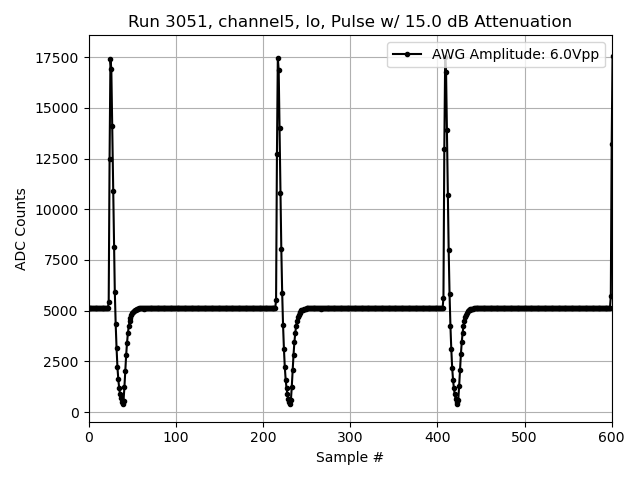

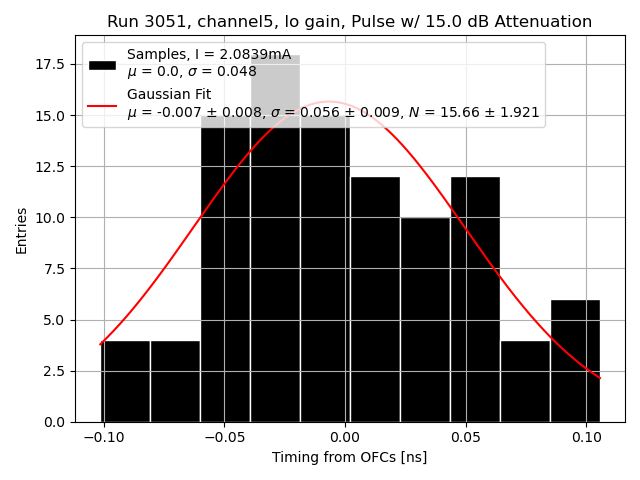

Channel 5

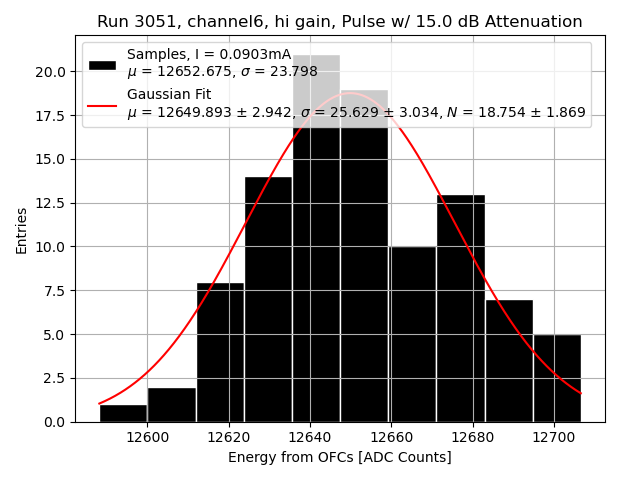

Channel 6

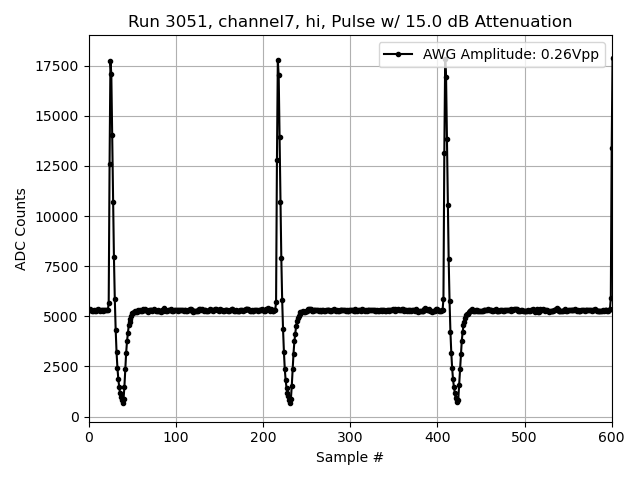

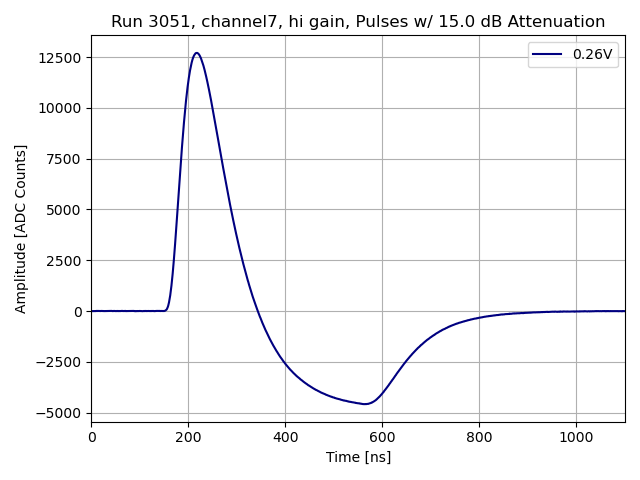

Channel 7

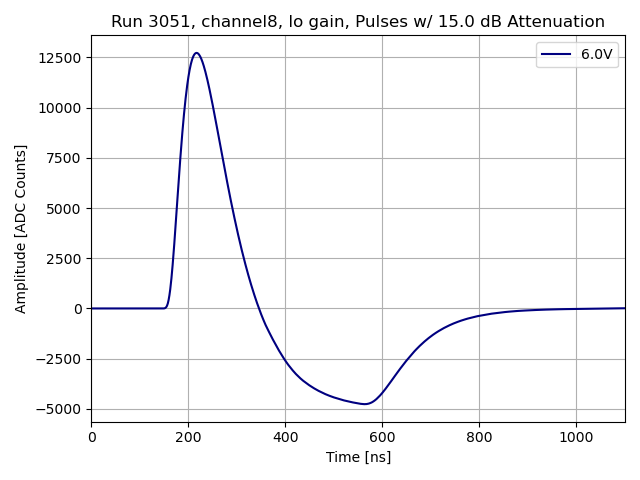

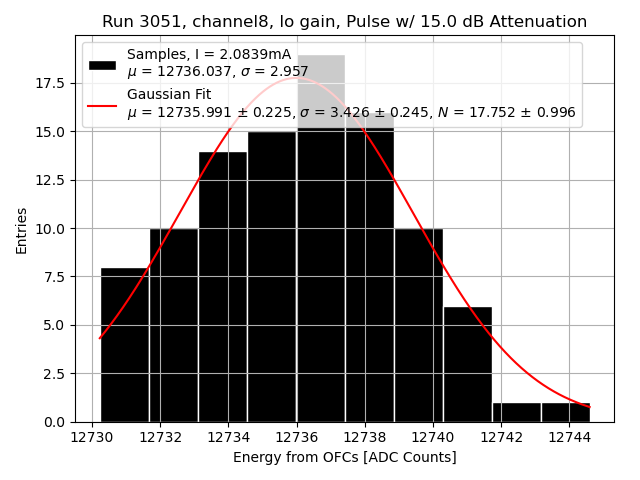

Channel 8
