Per-chip Measurements

ASIC 15

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.1110
pre 8.0 0.3018
post 4.0 2.5370
post 8.0 0.3027

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 fail

Clock Scan

Clock scan pass fraction = 0.5

Before Edge Count (CP40) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 -1 -1 -1 0 -1 -1 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 -1 -1 -1 -1 -1 -1 -1 1024 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 -1 -1 -1 -1 -1 -1 -1 1024 1024 1024 1024 1024
lpGBT Phase Ch1 9 9 9 10 -1 -1 -1 -1 -1 -1 9 9 9 9 9 9
lpGBT Phase Ch2 9 9 9 10 -1 -1 -1 -1 10 -1 9 9 9 9 9 9
lpGBT Phase Ch3 9 9 9 10 -1 9 9 9 -1 -1 9 9 9 9 9 9
lpGBT Phase Ch4 9 9 9 10 -1 9 9 9 -1 -1 9 9 9 9 9 9
lpGBT Phase Ch5 9 9 9 10 -1 -1 -1 -1 10 -1 9 9 9 9 9 9
lpGBT Phase Ch6 9 9 9 10 -1 -1 -1 -1 -1 -1 9 9 9 9 9 9
lpGBT Phase Ch7 9 9 9 10 -1 -1 -1 -1 -1 -1 -1 9 9 9 9 9
lpGBT Phase Ch8 9 9 9 10 10 -1 -1 -1 10 -1 -1 9 9 9 9 9

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
15 channel1 3066 10.079584 72.017645 63.361407 62.439096
15 channel2 3066 2.652254 41.098065 17.766820 17.726570
15 channel4 3066 10.377388 65.465755 70.952256 64.231878

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 88.73834 - - 3066 -0.00001 0.00452 [0.04362, 0.00698, 0.00295, 0.50547, 0.50212] [0.00024, 3.37906, -15.83048, 10.03607, 6.07382] 62229.04550 -
channel6 29.60291 - - 3066 0.00001 0.02991 [0.49727, 0.49803, 0.0271, 0.01304, 0.11356] [-13.00289, -52.09277, 63.2334, -29.02862, 4.67015] 62770.73250 -
channel7 47.35719 - - 3066 -67.85088 0.04144 [0.49727, 0.49803, 0.0271, 0.01304, 0.11356] [-13.00289, -52.09277, 63.2334, -29.02862, 4.67015] 61130.43169 -
channel8 4.20940 - - 3066 3.42891 0.32788 [0.04362, 0.00698, 0.00295, 0.50547, 0.50212] [0.00024, 3.37906, -15.83048, 10.03607, 6.07382] -61.35514 -

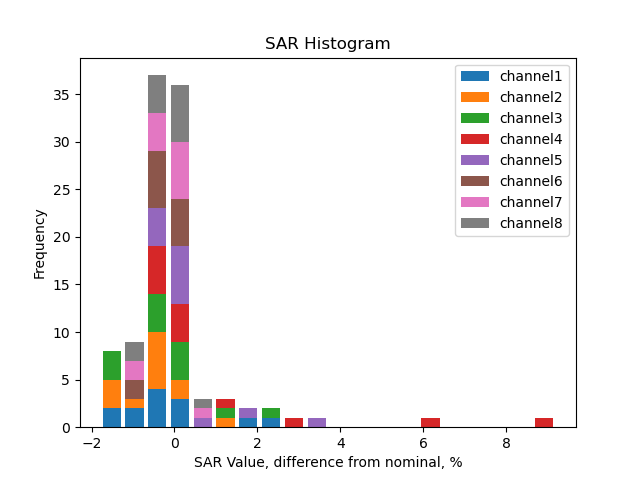

SAR calib vals

channel1 3310.0 1891.22 946.44 591.89 355.14 237.10 118.18 204.30 117.20 58.47 29.55 22.07 15.04 9.50 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.27 946.22 591.85 355.29 236.96 118.20 203.74 116.81 58.42 29.50 21.98 14.78 9.35 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.01 946.92 592.31 355.54 237.33 118.37 204.13 116.99 58.35 29.45 22.31 14.97 9.48 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.34 946.96 592.18 355.35 237.25 118.23 206.45 118.58 59.16 30.06 22.84 15.73 10.11 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.39 946.34 591.93 355.38 237.09 118.16 207.13 118.96 59.29 29.89 22.22 15.09 9.57 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.75 947.02 592.35 355.70 237.21 118.23 205.10 117.75 58.73 29.68 22.11 14.77 9.22 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.80 947.49 592.47 355.47 237.37 118.26 205.37 118.09 58.75 29.58 22.22 14.92 9.28 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.15 946.58 592.18 355.49 237.09 118.29 205.54 118.06 58.85 29.73 22.23 14.91 9.29 6.0 4.0 2.0 1.0 0.5 0.25

Unscaled SAR calib vals

channel1 3484.03 1990.66 996.20 623.01 373.81 249.57 124.39 215.04 123.36 61.54 31.10 23.23 15.83 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3539.73 2022.53 1011.89 632.93 379.95 253.41 126.40 217.88 124.92 62.47 31.55 23.51 15.81 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3492.15 1995.07 999.03 624.91 375.11 250.39 124.88 215.36 123.43 61.56 31.07 23.54 15.79 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3273.36 1870.40 936.48 585.62 351.42 234.62 116.92 204.16 117.27 58.51 29.73 22.59 15.56 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3457.17 1975.49 988.42 618.25 371.18 247.63 123.41 216.34 124.25 61.93 31.22 23.21 15.76 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3590.50 2052.06 1027.27 642.55 385.84 257.31 128.25 222.48 127.73 63.71 32.19 23.98 16.02 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3567.40 2038.91 1021.17 638.54 383.11 255.83 127.46 221.34 127.27 63.32 31.88 23.95 16.08 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3561.98 2035.12 1018.64 637.26 382.55 255.14 127.30 221.19 127.05 63.33 31.99 23.92 16.04 10.0 6.0 4.0 2.0 1.0 0.5 0.25

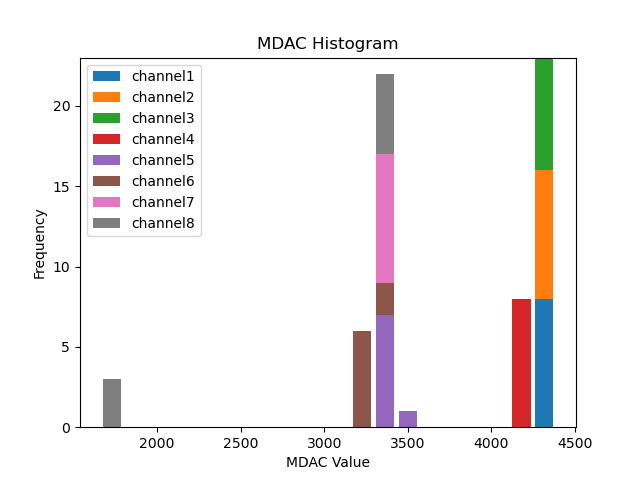

Mdac calib vals

channel1 4439.18 4443.10 4441.67 4435.04 4429.44 4428.59 4428.54 4424.54
channel2 4416.53 4418.82 4421.25 4422.31 4424.01 4412.38 4409.94 4409.33
channel3 4446.92 4450.73 4448.98 4449.65 4452.02 4452.02 4453.83 4452.66
channel4 4298.94 4296.71 4299.90 4298.38 4296.36 4288.92 4285.44 4289.78
channel5 3383.80 3423.45 3430.47 3452.84 3478.32 3487.33 3503.99 3494.09
channel6 3369.89 3364.44 3360.55 3358.31 3358.07 3355.06 3354.25 3351.40
channel7 3463.50 3483.76 3478.75 3473.31 3469.35 3466.33 3464.32 3463.16
channel8 3433.92 3430.56 3427.57 3422.38 3423.92 1727.55 1728.68 1730.32

Unscaled Mdac calib vals

channel1 343.18 4443.10 4441.67 4435.04 4429.44 4428.59 4428.54 4424.54
channel2 320.53 4418.82 4421.25 4422.31 4424.01 4412.38 4409.94 4409.33
channel3 350.92 4450.73 4448.98 4449.65 4452.02 4452.02 4453.83 4452.66
channel4 202.94 4296.71 4299.90 4298.38 4296.36 4288.92 4285.44 4289.78
channel5 -712.20 3423.45 3430.47 3452.84 3478.32 3487.33 3503.99 3494.09
channel6 -726.11 3364.44 3360.55 3358.31 3358.07 3355.06 3354.25 3351.40
channel7 -632.50 3483.76 3478.75 3473.31 3469.35 3466.33 3464.32 3463.16
channel8 -662.08 3430.56 3427.57 3422.38 3423.92 1727.55 1728.68 1730.32

(click on a plot to zoom...)

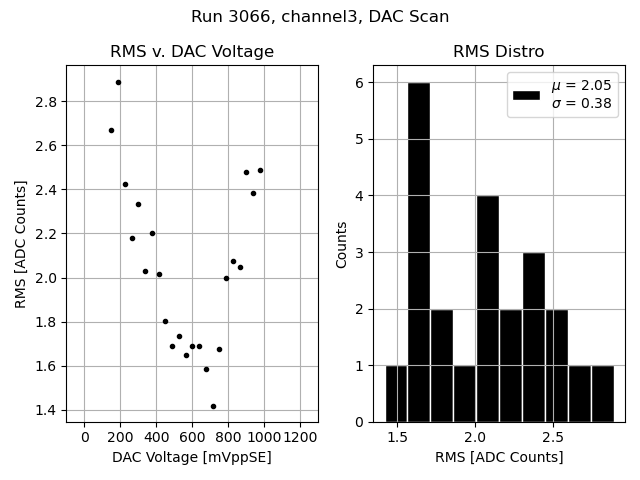

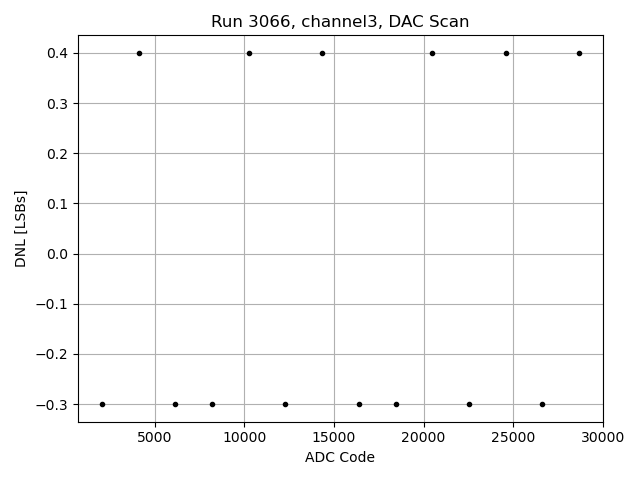

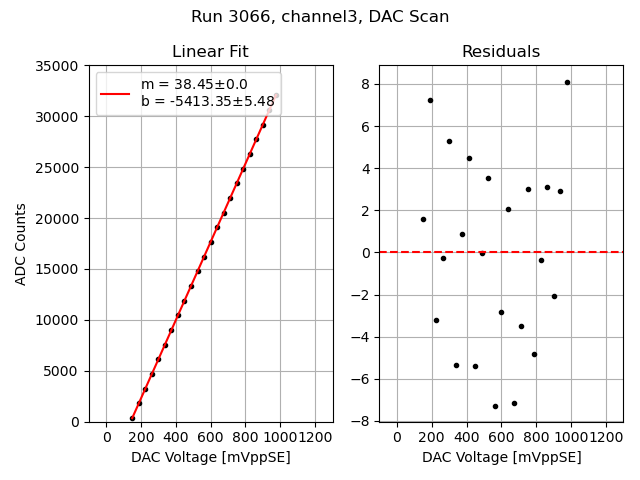

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

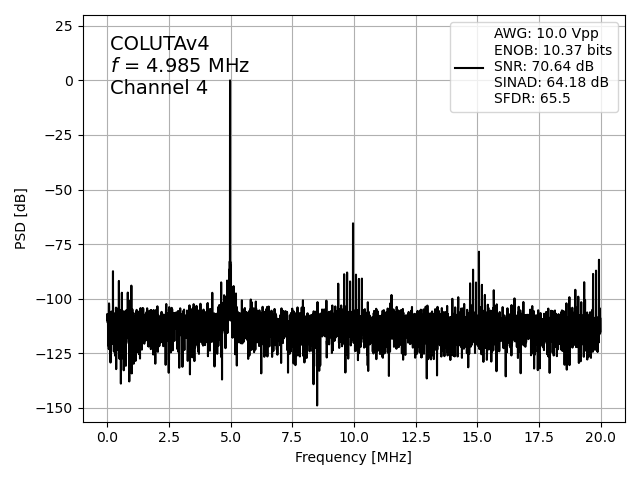

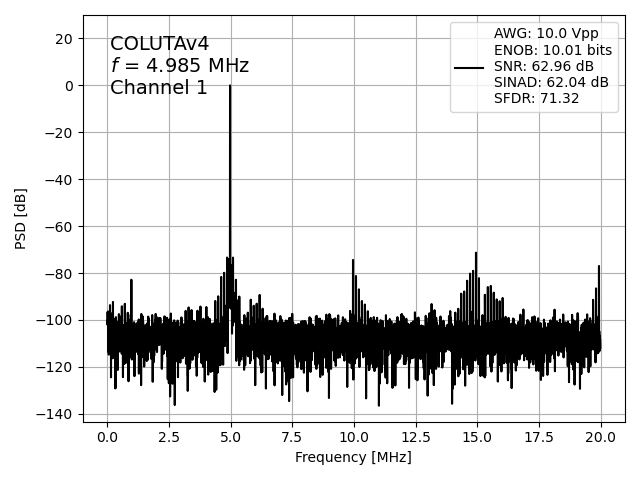

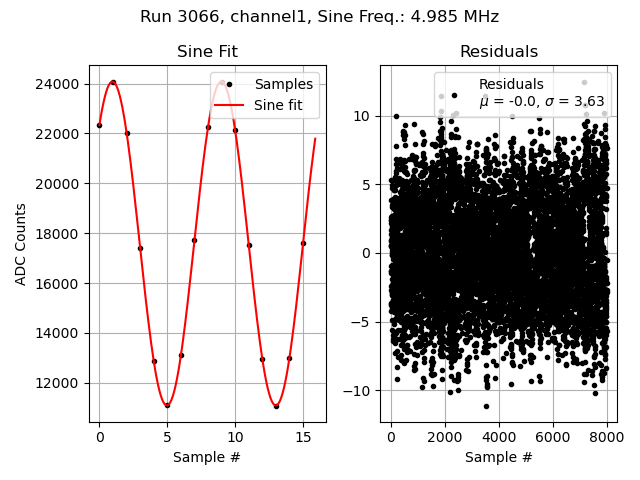

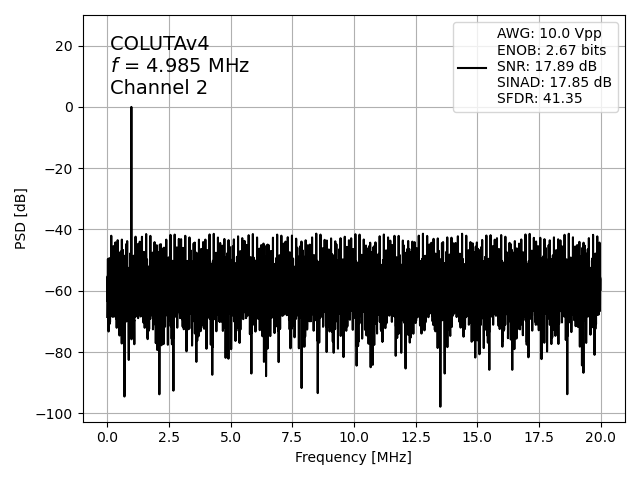

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

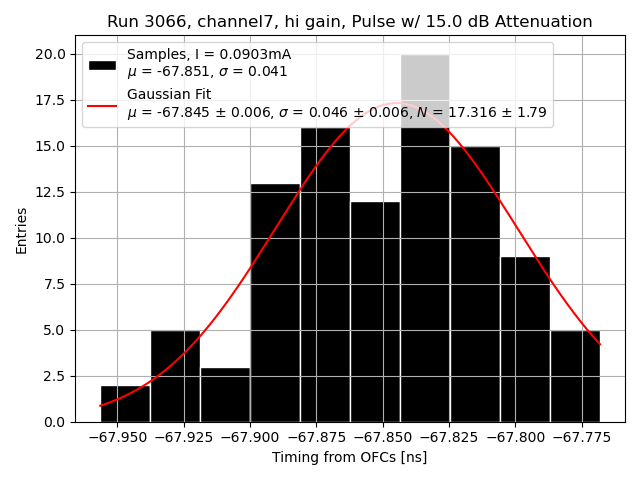

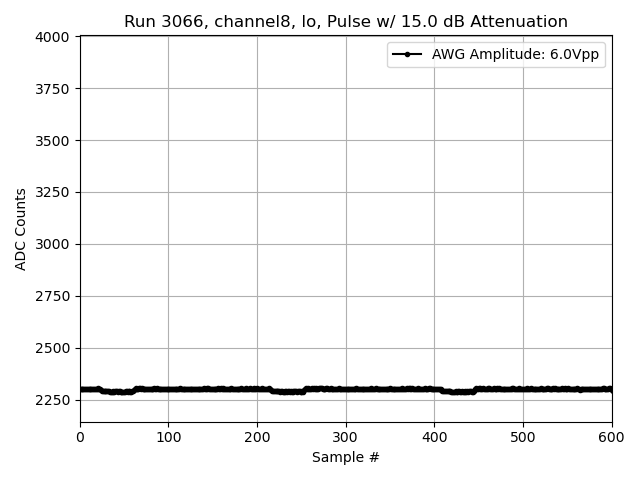

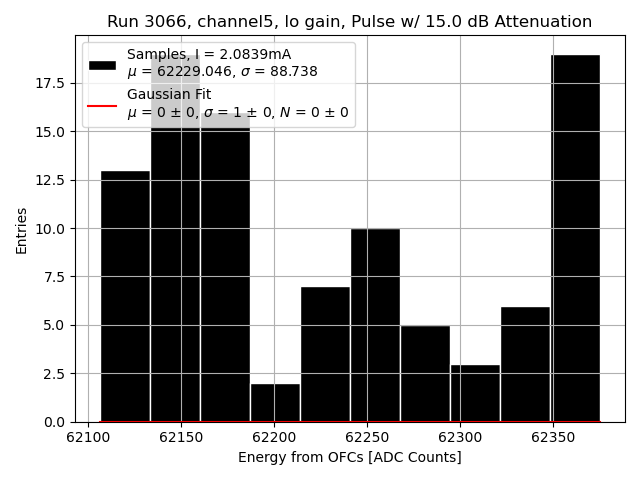

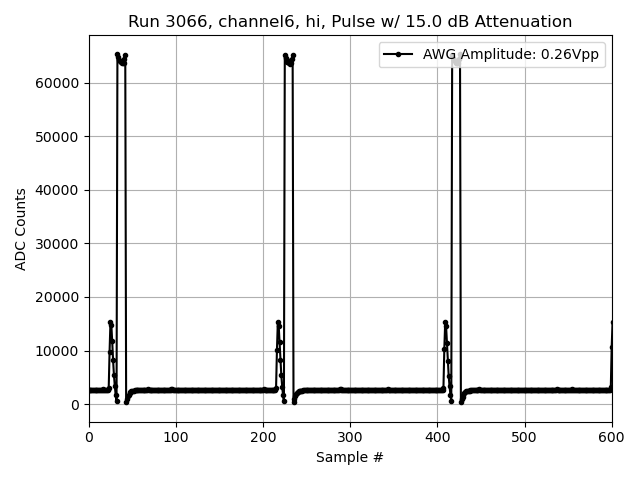

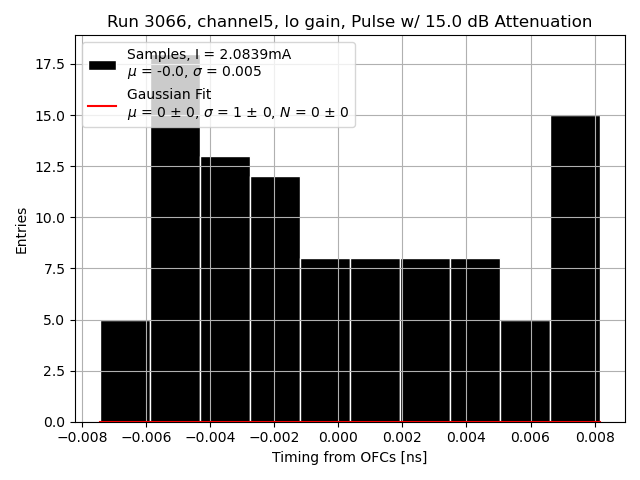

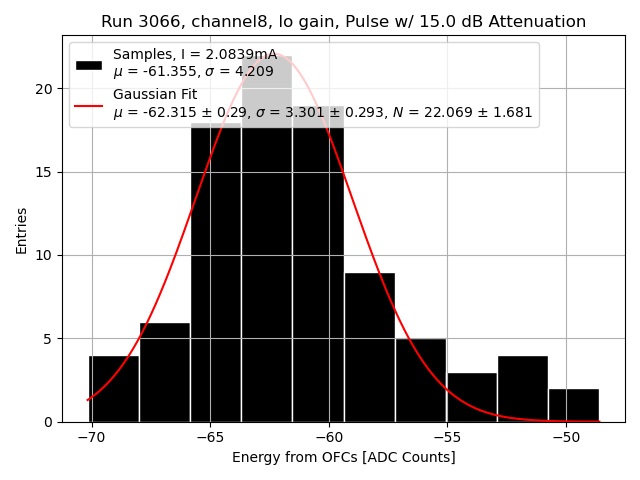

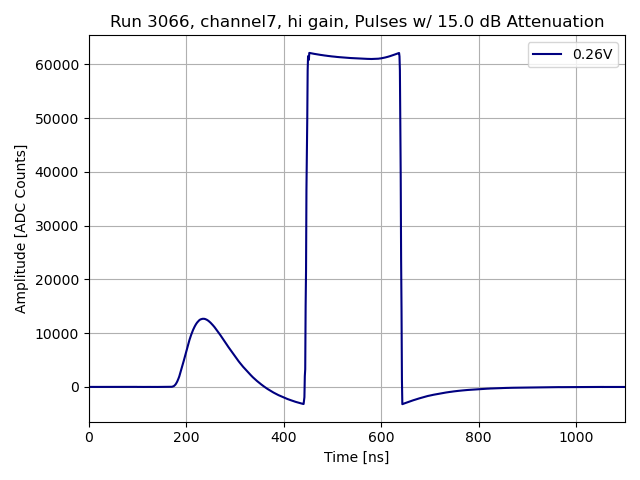

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
Channel 5
Channel 6
Channel 7
Channel 8
