Per-chip Measurements

ASIC 8

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.4730
pre 8.0 0.3021
post 4.0 2.5190
post 8.0 0.3030

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.5

Before Edge Count (CP40) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 54 -1 -1 -1 0 -1 -1 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 -1 -1 -1 -1 -1 -1 -1 1024 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 -1 -1 -1 -1 -1 -1 -1 1024 1024 1024 1024 1024
lpGBT Phase Ch1 7 7 7 8 -1 7 7 7 -1 -1 7 7 7 7 7 7
lpGBT Phase Ch2 7 7 7 8 -1 -1 -1 -1 8 -1 7 7 7 7 7 7
lpGBT Phase Ch3 7 7 7 8 -1 7 7 7 -1 -1 7 7 7 7 7 7
lpGBT Phase Ch4 7 7 7 8 -1 7 7 7 -1 -1 7 7 7 7 7 7
lpGBT Phase Ch5 7 7 7 8 8 -1 -1 -1 8 -1 7 7 7 7 7 7
lpGBT Phase Ch6 7 7 7 -1 -1 -1 -1 -1 -1 -1 7 7 7 7 7 7
lpGBT Phase Ch7 7 7 7 8 -1 -1 -1 -1 -1 -1 -1 7 7 7 7 7
lpGBT Phase Ch8 7 7 7 8 8 -1 -1 -1 8 -1 -1 7 7 7 7 7

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
8 channel1 3071 10.485865 74.150628 65.891415 64.884907
8 channel2 3071 10.856945 74.911894 68.009965 67.118808
8 channel4 3071 10.823469 74.108967 68.042225 66.917283

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 3.97685 - - 3071 -0.00000 0.01120 [0.01081, -0.03455, 0.01146, 0.49749, 0.49288] [7.19216, 32.84436, -186.79358, 113.54628, 76.56788] 61152.40850 -
channel6 29.94290 - - 3071 -0.00832 0.12962 [0.01281, 0.27708, 0.3742, 0.24515, 0.33776] [-19.11862, -30.55957, 13.31827, 5.68852, 12.31028] 12786.44650 -
channel7 23.81559 - - 3071 0.28660 0.13335 [0.01281, 0.27708, 0.3742, 0.24515, 0.33776] [-19.11862, -30.55957, 13.31827, 5.68852, 12.31028] 12742.36929 -
channel8 2.98647 - - 3071 48.34670 0.13099 [0.01081, -0.03455, 0.01146, 0.49749, 0.49288] [7.19216, 32.84436, -186.79358, 113.54628, 76.56788] -4541.36216 -

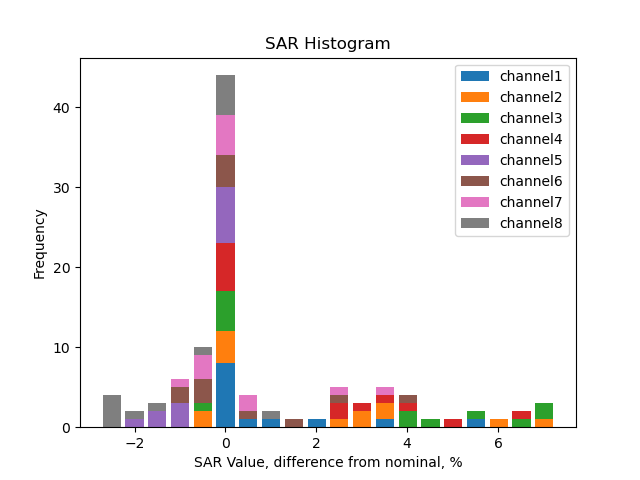

SAR calib vals

channel1 3310.0 1892.17 947.14 592.25 355.47 237.44 118.52 207.35 119.05 59.37 29.93 22.64 15.35 9.78 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.05 946.58 591.89 355.39 237.18 118.14 212.86 122.27 60.96 30.70 23.04 15.67 9.93 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.51 946.78 592.12 355.14 237.40 118.10 215.79 123.82 61.64 31.29 23.70 15.84 9.90 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1893.24 947.68 593.11 355.59 237.57 118.49 212.97 121.82 60.86 30.61 23.09 15.57 9.85 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.91 946.40 591.65 355.58 237.15 118.28 204.60 117.58 58.63 29.56 21.95 14.60 9.09 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1890.78 946.90 592.15 355.67 237.23 118.18 205.40 118.17 58.70 29.79 22.56 15.22 9.62 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.38 946.41 591.83 355.22 237.06 118.25 204.92 117.76 58.88 29.76 22.35 15.15 9.58 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.33 946.56 592.15 355.50 237.27 118.26 201.80 115.83 57.77 29.06 21.61 14.61 9.33 6.0 4.0 2.0 1.0 0.5 0.25

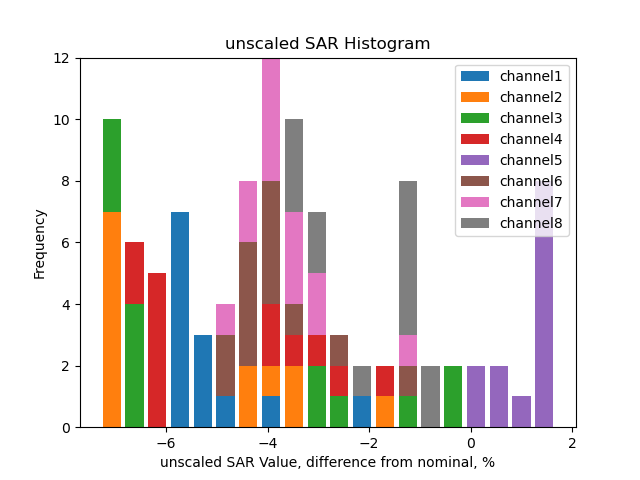

Unscaled SAR calib vals

channel1 3383.34 1934.09 968.13 605.37 363.35 242.70 121.15 211.94 121.69 60.69 30.59 23.14 15.69 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3332.82 1904.09 953.11 595.97 357.84 238.82 118.95 214.33 123.11 61.38 30.91 23.20 15.78 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3343.37 1910.58 956.33 598.09 358.72 239.79 119.29 217.97 125.07 62.26 31.61 23.94 16.00 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3359.34 1921.46 961.81 601.95 360.89 241.11 120.26 216.14 123.64 61.77 31.07 23.43 15.80 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3641.11 2081.16 1041.07 650.83 391.15 260.87 130.11 225.07 129.34 64.50 32.52 24.15 16.06 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3440.22 1965.17 984.15 615.45 369.66 246.56 122.83 213.48 122.82 61.01 30.96 23.45 15.82 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3455.53 1974.54 988.02 617.85 370.84 247.48 123.45 213.93 122.94 61.47 31.07 23.33 15.82 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3549.03 2027.91 1014.91 634.91 381.17 254.40 126.80 216.37 124.19 61.94 31.16 23.17 15.66 10.0 6.0 4.0 2.0 1.0 0.5 0.25

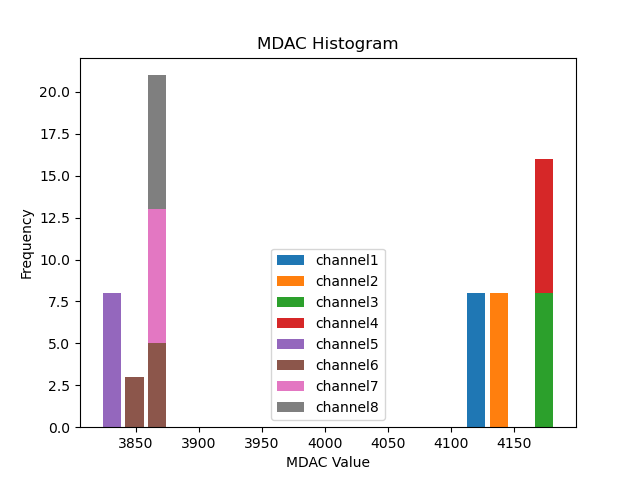

Mdac calib vals

channel1 4128.12 4131.30 4129.63 4127.13 4131.61 4129.10 4128.20 4126.30
channel2 4140.58 4142.16 4142.06 4143.25 4145.56 4143.27 4142.43 4139.39
channel3 4181.57 4183.80 4180.70 4179.47 4180.50 4177.94 4179.32 4176.18
channel4 4184.76 4187.59 4189.17 4186.42 4190.29 4188.87 4191.74 4190.78
channel5 3831.08 3832.72 3832.31 3833.01 3835.59 3834.48 3835.97 3835.92
channel6 3864.46 3866.40 3866.87 3867.17 3869.27 3868.10 3869.34 3868.89
channel7 3874.64 3877.14 3876.94 3878.35 3880.67 3879.95 3879.32 3878.92
channel8 3873.77 3876.07 3875.96 3876.15 3878.75 3877.70 3878.99 3877.96

Unscaled Mdac calib vals

channel1 32.12 4131.30 4129.63 4127.13 4131.61 4129.10 4128.20 4126.30
channel2 44.58 4142.16 4142.06 4143.25 4145.56 4143.27 4142.43 4139.39
channel3 85.57 4183.80 4180.70 4179.47 4180.50 4177.94 4179.32 4176.18
channel4 88.76 4187.59 4189.17 4186.42 4190.29 4188.87 4191.74 4190.78
channel5 -264.92 3832.72 3832.31 3833.01 3835.59 3834.48 3835.97 3835.92
channel6 -231.54 3866.40 3866.87 3867.17 3869.27 3868.10 3869.34 3868.89
channel7 -221.36 3877.14 3876.94 3878.35 3880.67 3879.95 3879.32 3878.92
channel8 -222.23 3876.07 3875.96 3876.15 3878.75 3877.70 3878.99 3877.96

(click on a plot to zoom...)

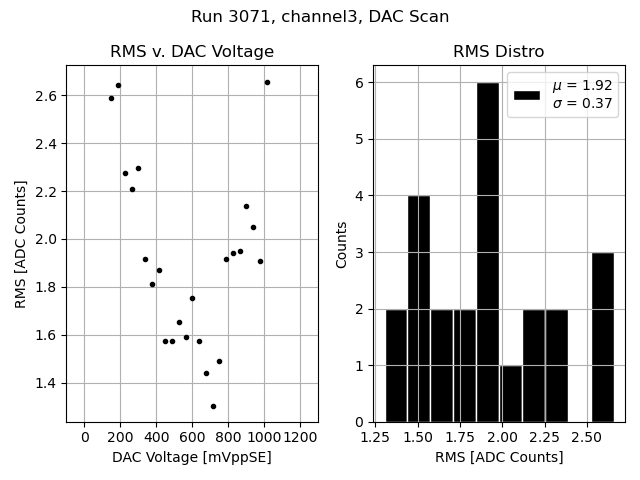

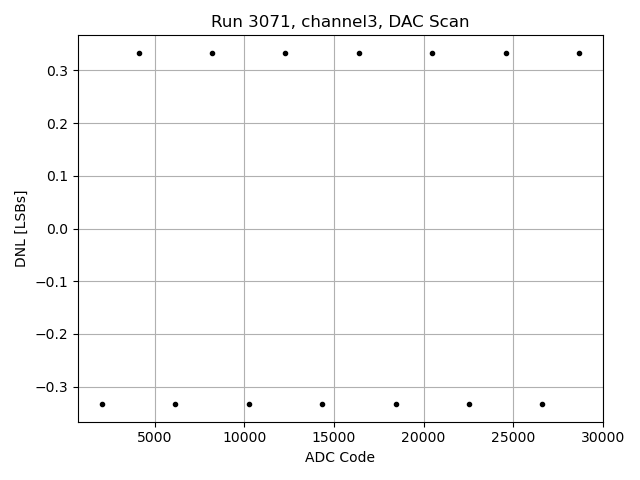

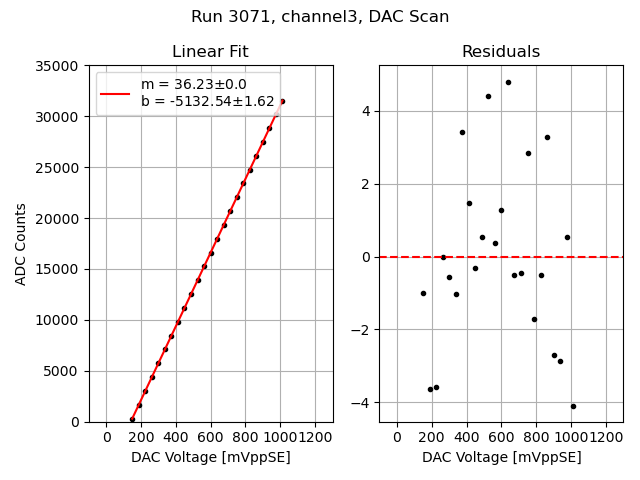

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

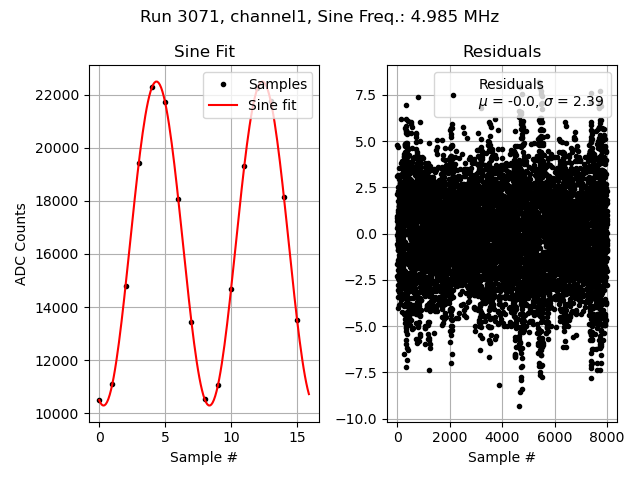

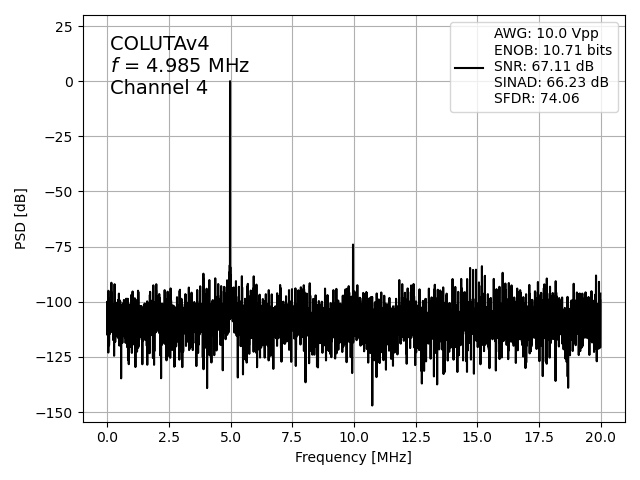

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted

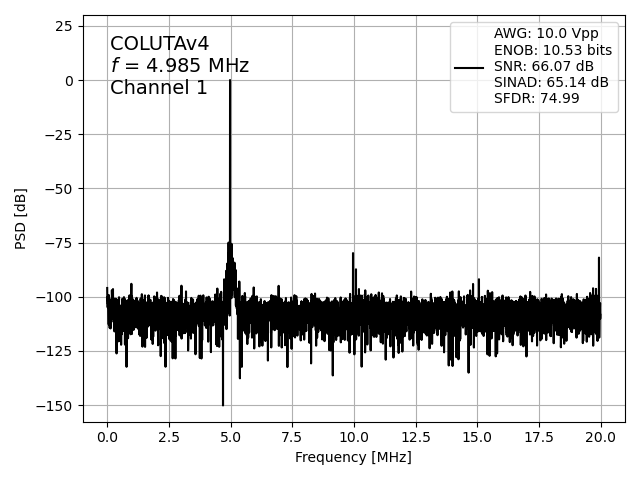

Channel 1

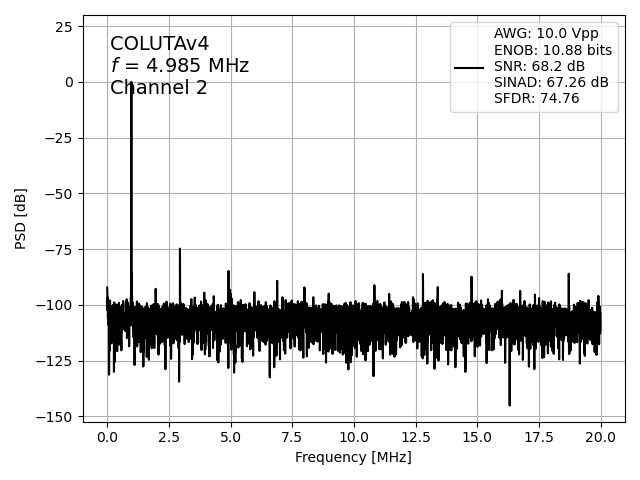

Channel 2

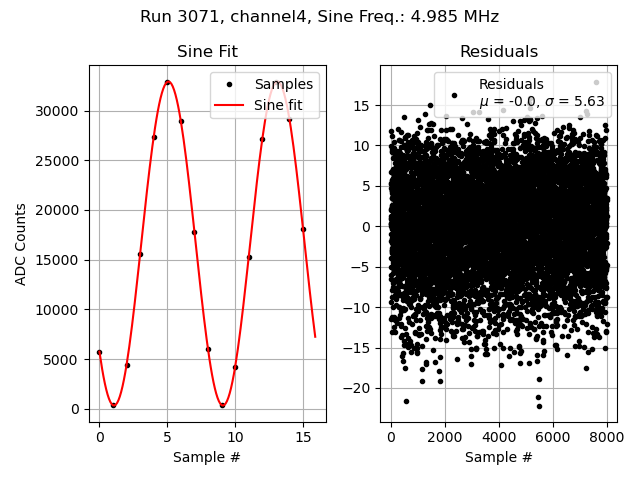

Channel 4

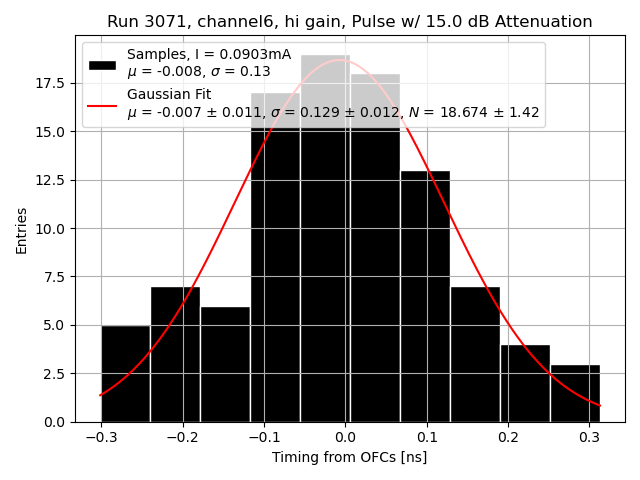

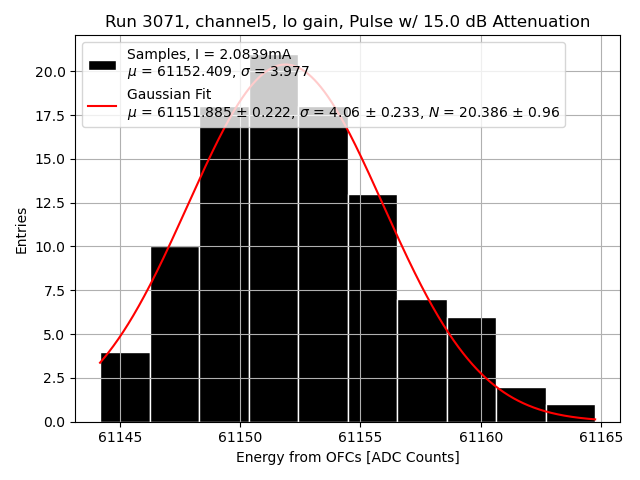

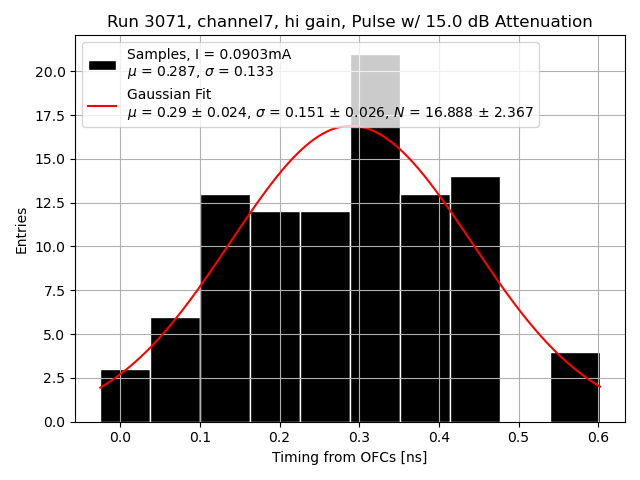

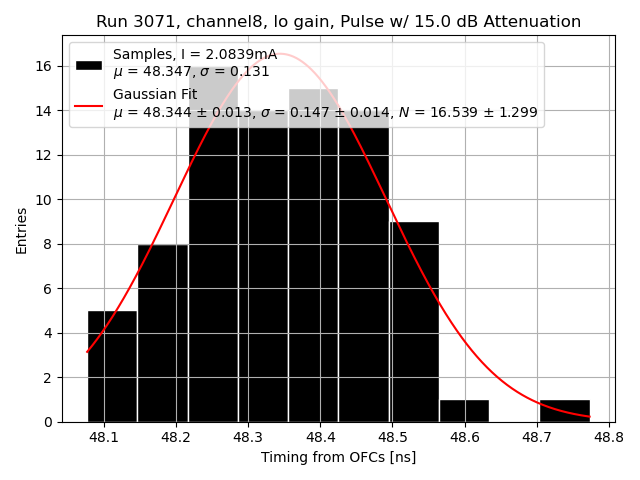

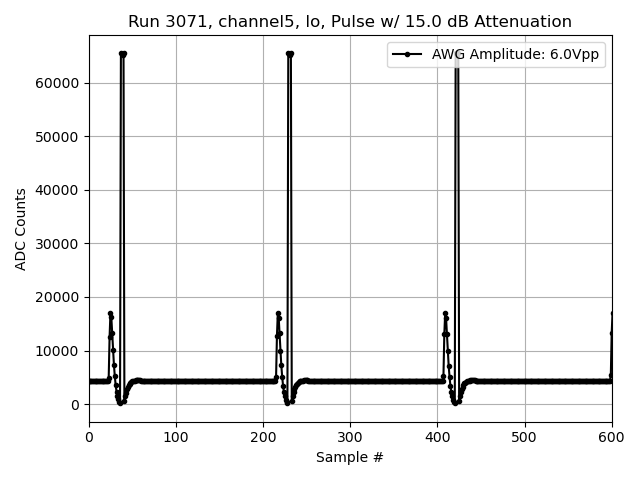

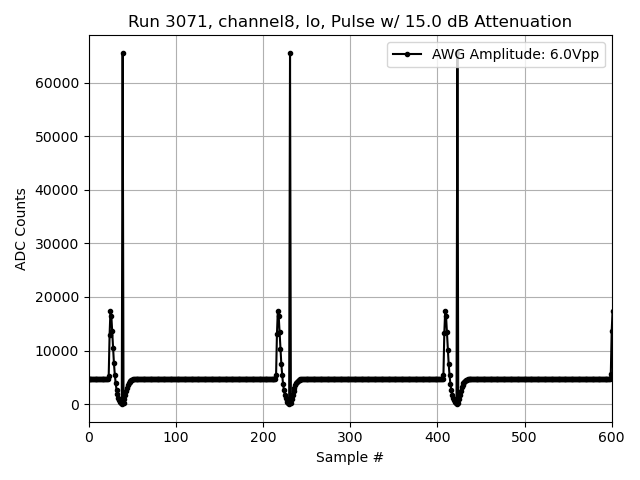

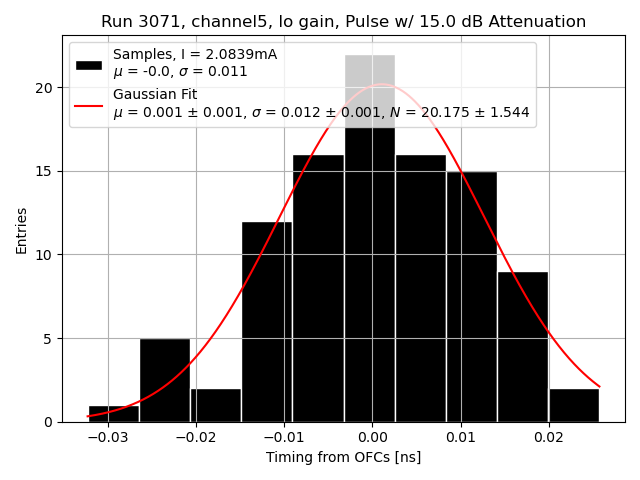

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs

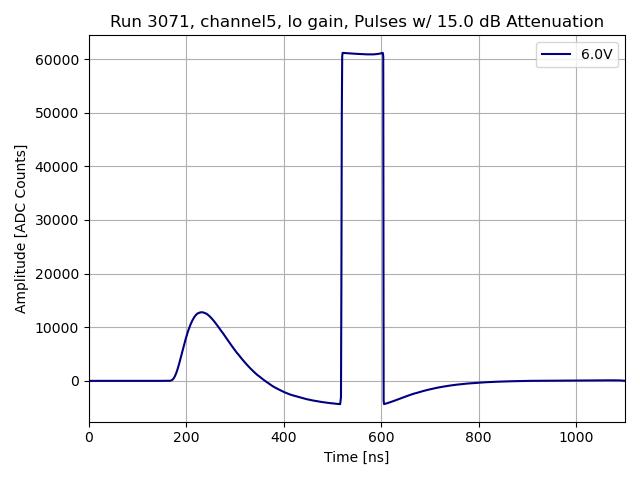

Channel 5

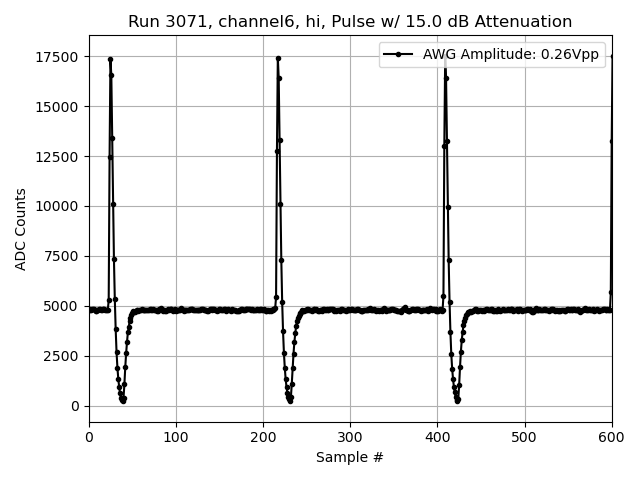

Channel 6

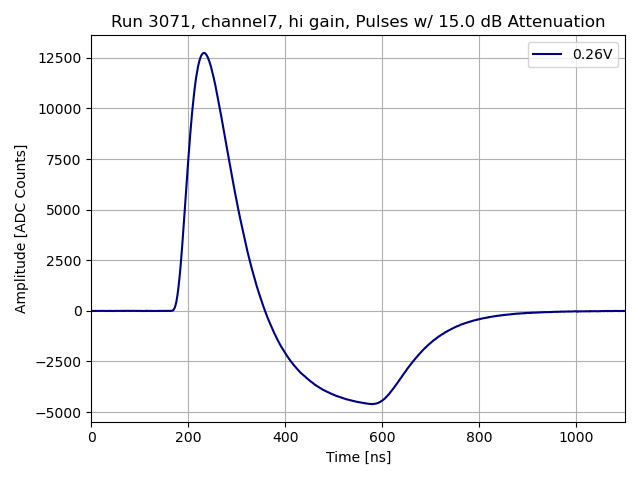

Channel 7

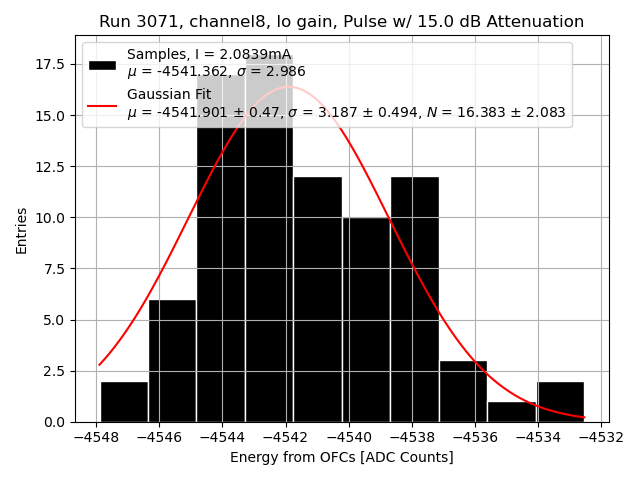

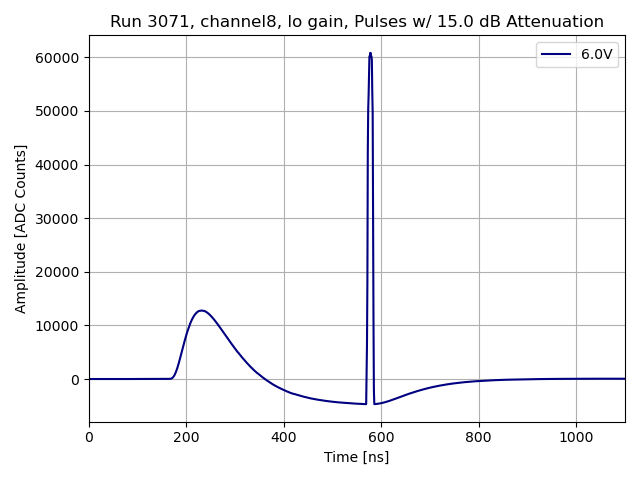

Channel 8
