Per-chip Measurements

ASIC 13

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.5070
pre 8.0 0.3016
post 4.0 2.5220
post 8.0 0.3027

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.75

Before Edge Count (CP40) 1024 1024 1024 1024 -1 1024 1024 1024 1024 -1 1024 1024 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 -1 1024 1024 1024 0 -1 1024 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 -1 -1 1024 1024 1024 -1 -1 1024 1024 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 -1 -1 1024 1024 1024 -1 -1 1024 1024 1024 1024 1024 1024
lpGBT Phase Ch1 5 5 5 -1 5 5 5 5 -1 5 5 5 5 5 5 5
lpGBT Phase Ch2 5 5 5 -1 -1 5 5 5 -1 5 5 5 5 5 5 5
lpGBT Phase Ch3 5 5 5 -1 5 5 5 5 -1 5 5 5 5 5 5 5
lpGBT Phase Ch4 5 5 5 -1 5 5 5 5 -1 5 5 5 5 5 5 5
lpGBT Phase Ch5 5 5 5 6 -1 5 5 5 6 -1 5 5 5 5 5 5
lpGBT Phase Ch6 5 5 5 -1 -1 5 5 5 -1 5 5 5 5 5 5 5
lpGBT Phase Ch7 5 5 5 -1 -1 5 5 5 -1 -1 5 5 5 5 5 5
lpGBT Phase Ch8 5 5 5 6 -1 5 5 5 6 -1 5 5 5 5 5 5

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
13 channel1 3073 10.307359 75.241481 64.414616 63.810300
13 channel2 3073 10.999783 79.842632 68.379596 67.978696
13 channel4 3073 11.193278 72.838410 71.854745 69.143535

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 3.16130 - - 3073 -0.00000 0.00128 [0.03272, 0.00128, -0.00037, 0.50377, 0.50113] [-0.33169, 3.8779, -18.60878, 11.874, 7.03613] 60900.04781 -
channel6 25.96198 - - 3073 0.00036 0.62837 [0.01928, 0.28144, 0.36514, 0.26272, 0.32095] [-21.80771, -27.73593, 10.05298, 7.84444, 12.20593] 12858.65550 -
channel7 24.30055 - - 3073 -13.82791 0.13564 [0.01928, 0.28144, 0.36514, 0.26272, 0.32095] [-21.80771, -27.73593, 10.05298, 7.84444, 12.20593] 12583.10741 -
channel8 3.22700 - - 3073 3.77925 0.01114 [0.03272, 0.00128, -0.00037, 0.50377, 0.50113] [-0.33169, 3.8779, -18.60878, 11.874, 7.03613] -4883.89365 -

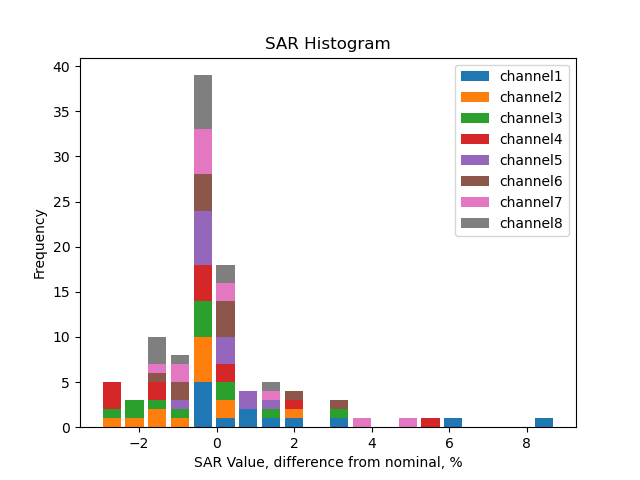

SAR calib vals

channel1 3310.0 1891.51 946.41 591.92 355.17 237.01 118.23 208.83 119.87 59.97 30.19 22.96 15.73 10.07 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.34 946.66 591.95 355.36 237.28 118.11 202.49 116.49 58.18 29.38 21.92 14.84 9.45 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.48 946.57 592.00 355.54 237.32 118.28 202.20 115.86 58.01 29.23 22.06 15.05 9.58 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.25 946.64 592.30 355.48 237.07 118.23 201.28 115.61 57.51 29.11 21.92 15.09 9.77 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.77 947.18 592.40 355.80 237.38 118.19 205.73 118.30 59.08 29.91 22.33 14.97 9.41 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.53 946.84 592.12 355.48 237.13 118.26 204.73 117.51 58.58 29.75 22.31 15.09 9.54 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1890.62 946.20 591.95 355.53 237.37 118.15 203.75 117.13 58.56 29.57 22.50 15.35 9.70 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.96 946.72 592.12 355.30 237.06 118.15 203.78 117.06 58.43 29.49 22.01 14.87 9.40 6.0 4.0 2.0 1.0 0.5 0.25

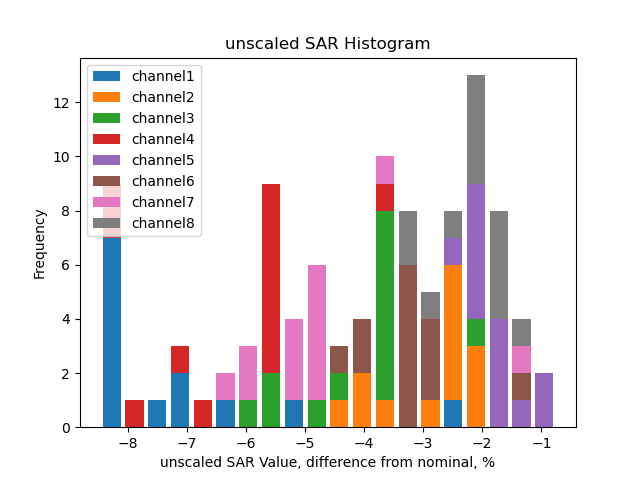

Unscaled SAR calib vals

channel1 3287.54 1878.68 939.99 587.90 352.76 235.40 117.43 207.41 119.06 59.56 29.99 22.80 15.62 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3502.50 2001.34 1001.72 626.38 376.03 251.08 124.98 214.27 123.27 61.56 31.09 23.20 15.70 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3453.32 1973.38 987.56 617.63 370.93 247.60 123.40 210.95 120.88 60.52 30.50 23.02 15.70 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3388.56 1936.14 969.11 606.36 363.92 242.70 121.04 206.06 118.35 58.87 29.80 22.44 15.45 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3517.03 2010.09 1006.42 629.45 378.05 252.23 125.58 218.60 125.70 62.78 31.78 23.73 15.91 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3470.85 1983.45 992.85 620.89 372.75 248.65 124.01 214.68 123.22 61.43 31.20 23.39 15.82 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3410.79 1948.19 975.01 609.97 366.36 244.60 121.75 209.95 120.70 60.34 30.47 23.19 15.82 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3520.28 2012.15 1006.86 629.74 377.87 252.12 125.66 216.73 124.50 62.14 31.36 23.41 15.81 10.0 6.0 4.0 2.0 1.0 0.5 0.25

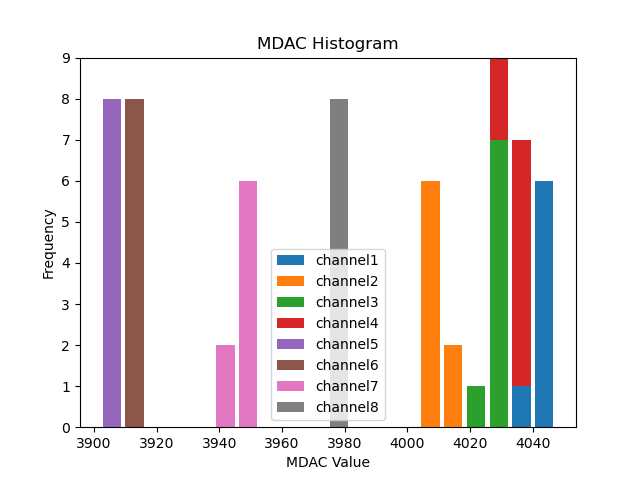

Mdac calib vals

channel1 4041.94 4045.33 4048.31 4050.26 4050.97 4048.95 4048.31 4046.05
channel2 4011.32 4013.00 4014.73 4014.07 4015.83 4014.12 4013.94 4011.43
channel3 4029.46 4031.33 4031.14 4031.79 4032.20 4030.48 4031.32 4028.10
channel4 4035.54 4037.99 4038.64 4039.73 4040.43 4039.24 4038.02 4034.75
channel5 3906.14 3907.12 3908.20 3908.96 3910.23 3907.93 3908.04 3905.59
channel6 3914.73 3915.44 3916.72 3917.16 3917.69 3916.37 3915.26 3914.29
channel7 3948.49 3951.25 3951.70 3952.77 3952.52 3950.41 3950.00 3948.33
channel8 3979.70 3981.92 3981.94 3980.82 3983.84 3981.40 3981.53 3979.57

Unscaled Mdac calib vals

channel1 -54.06 4045.33 4048.31 4050.26 4050.97 4048.95 4048.31 4046.05
channel2 -84.68 4013.00 4014.73 4014.07 4015.83 4014.12 4013.94 4011.43
channel3 -66.54 4031.33 4031.14 4031.79 4032.20 4030.48 4031.32 4028.10
channel4 -60.46 4037.99 4038.64 4039.73 4040.43 4039.24 4038.02 4034.75
channel5 -189.86 3907.12 3908.20 3908.96 3910.23 3907.93 3908.04 3905.59
channel6 -181.27 3915.44 3916.72 3917.16 3917.69 3916.37 3915.26 3914.29
channel7 -147.51 3951.25 3951.70 3952.77 3952.52 3950.41 3950.00 3948.33
channel8 -116.30 3981.92 3981.94 3980.82 3983.84 3981.40 3981.53 3979.57

(click on a plot to zoom...)

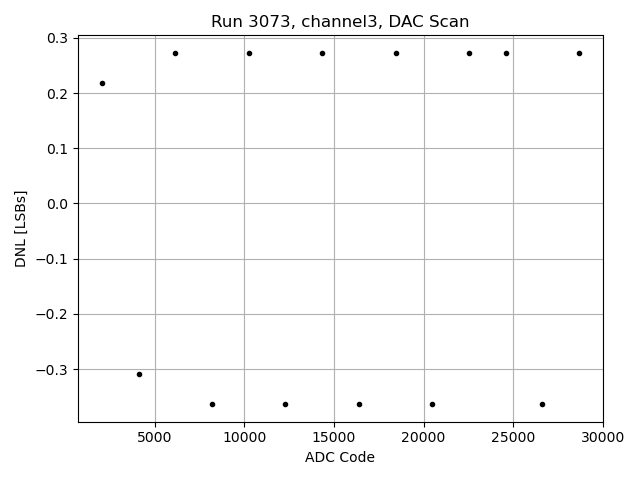

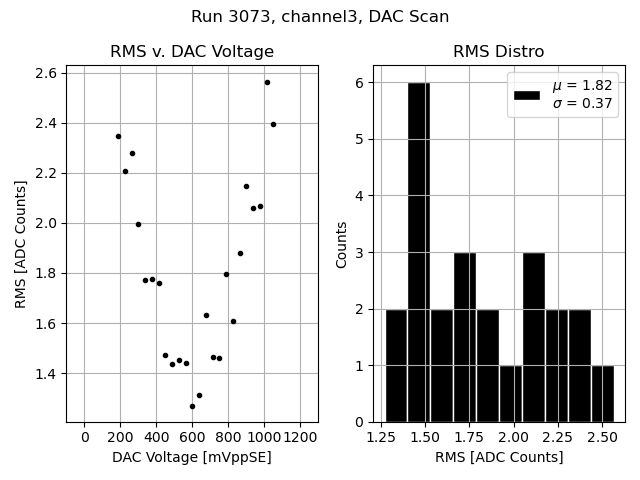

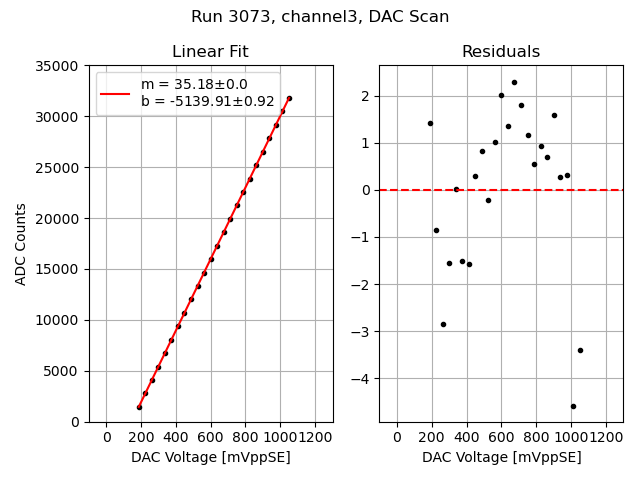

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

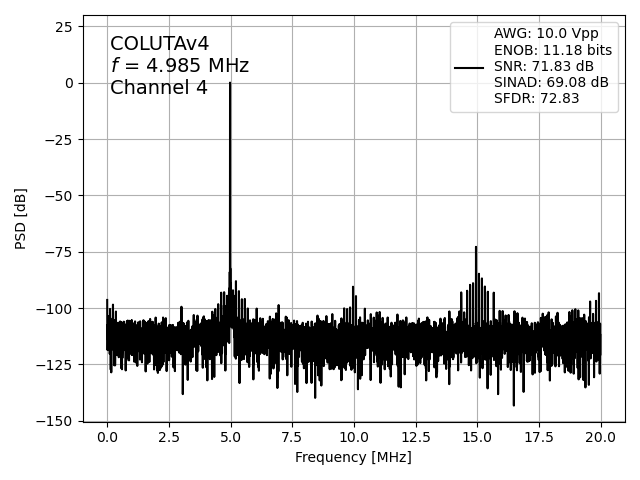

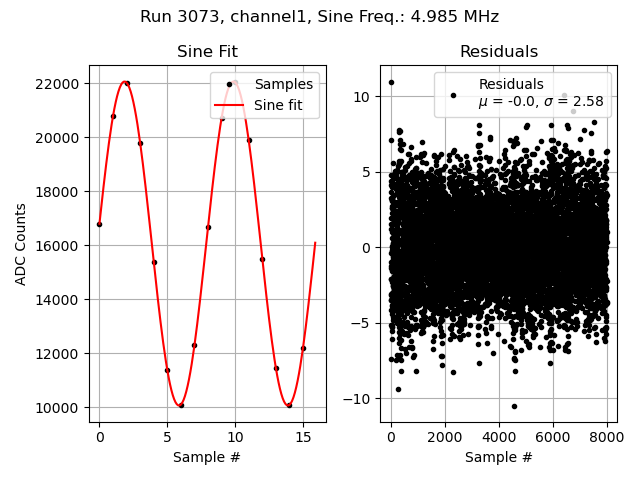

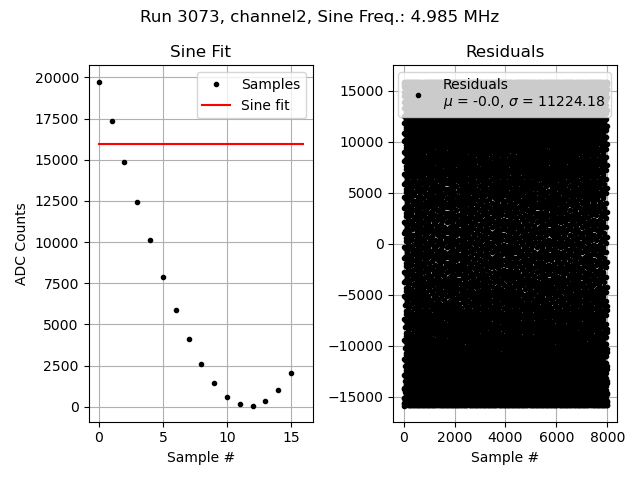

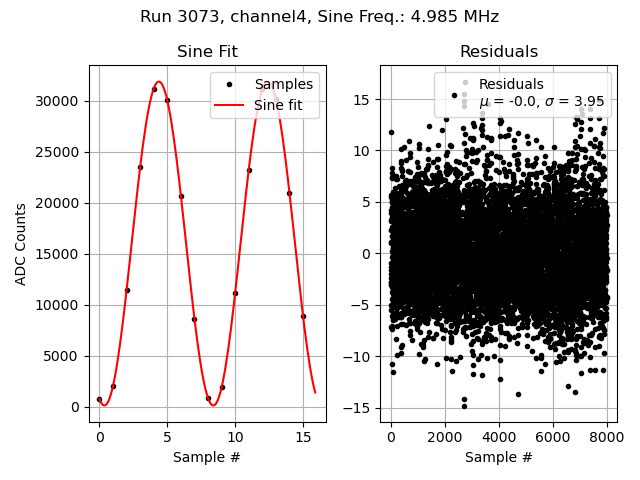

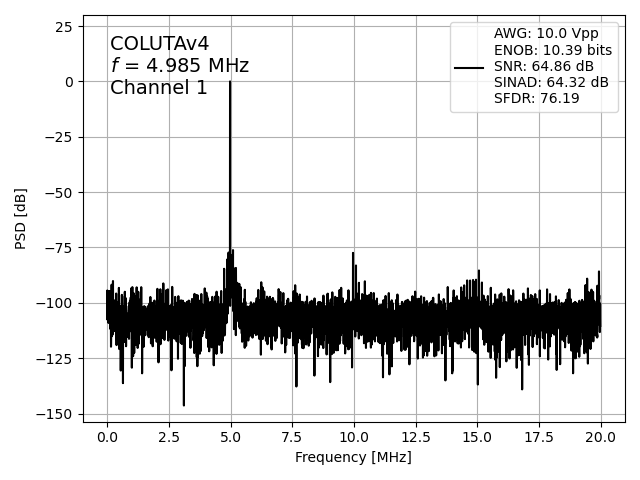

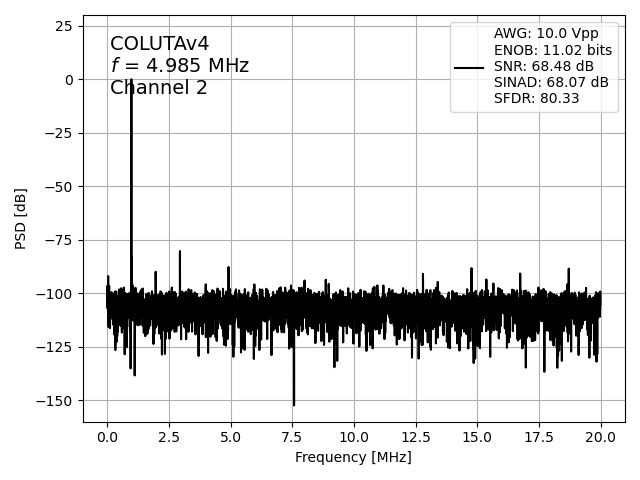

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

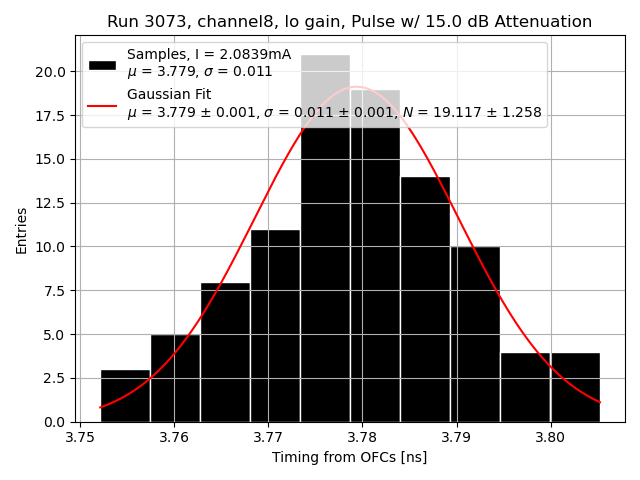

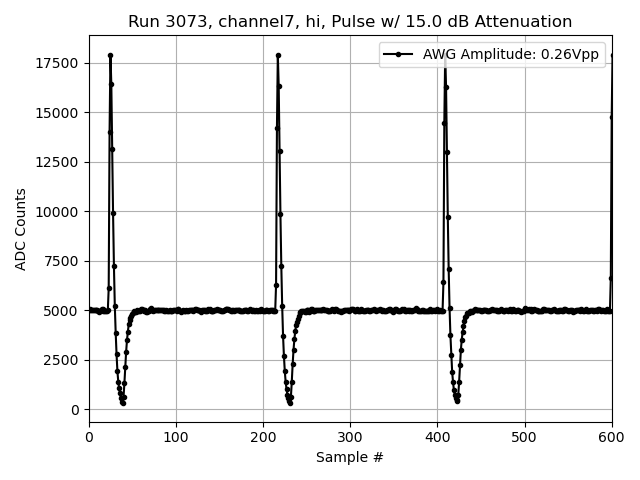

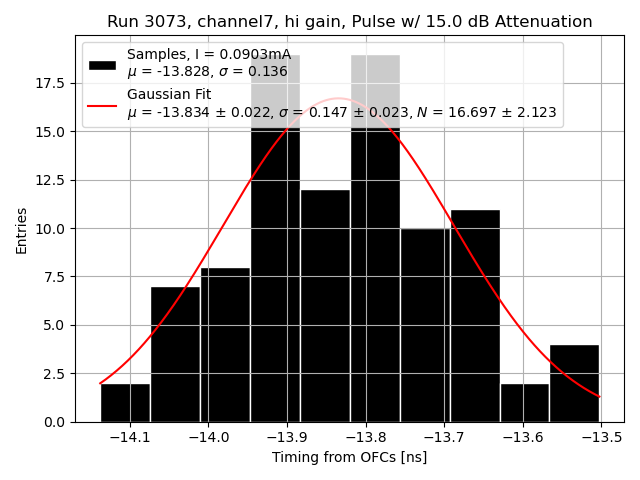

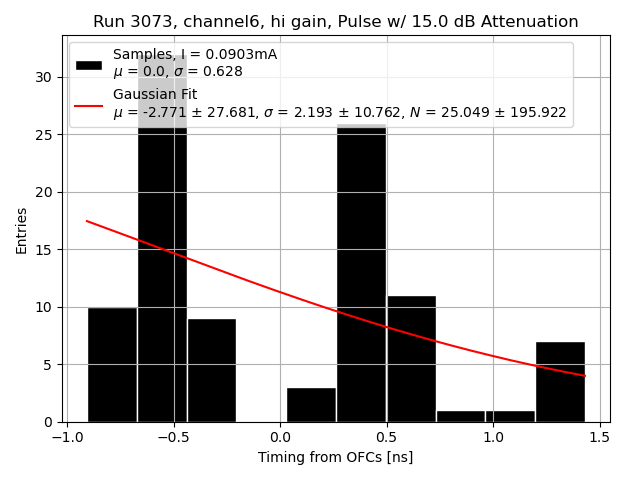

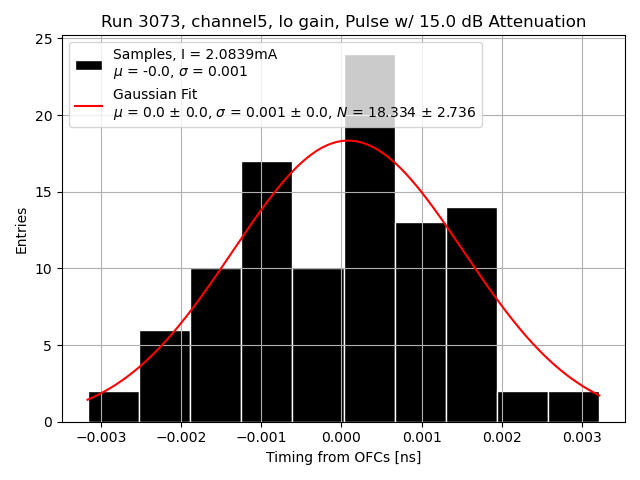

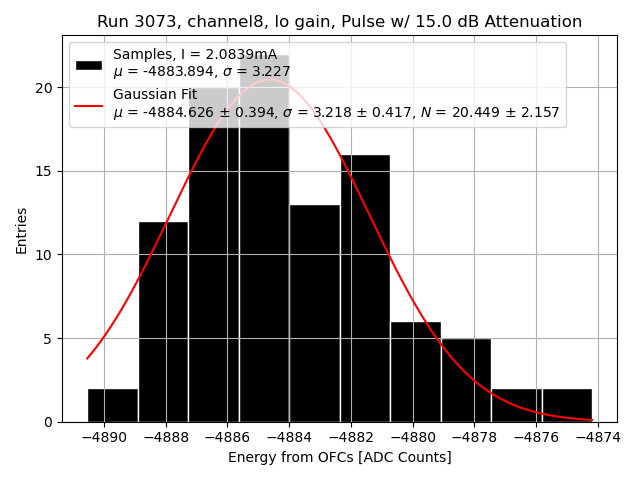

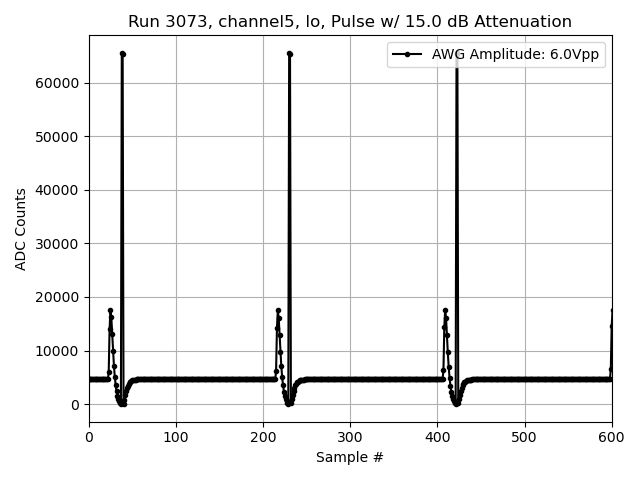

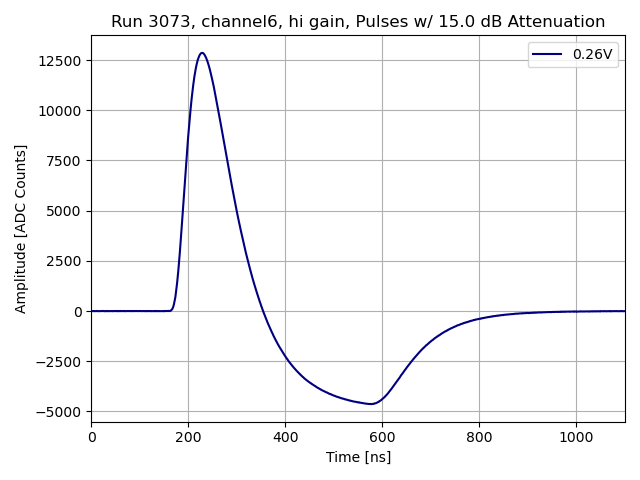

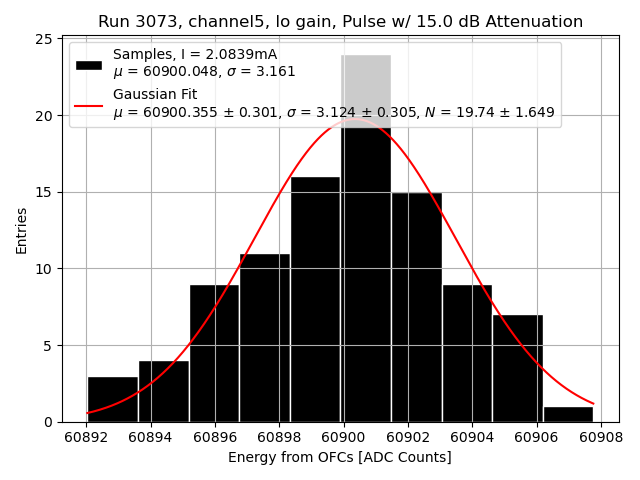

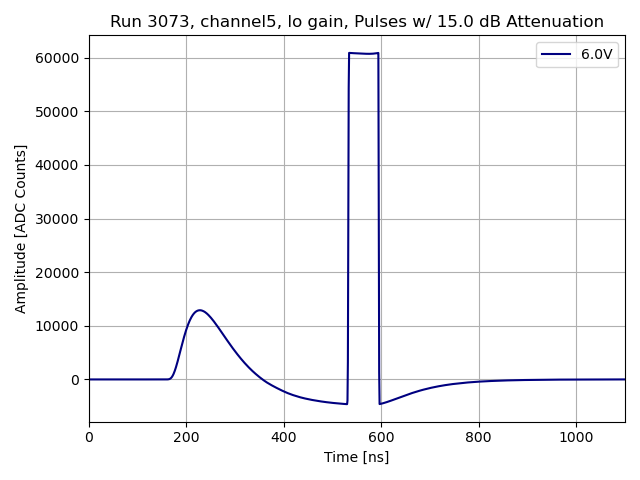

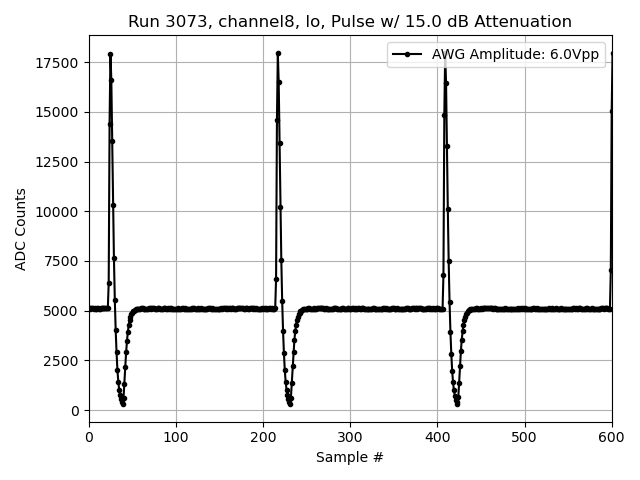

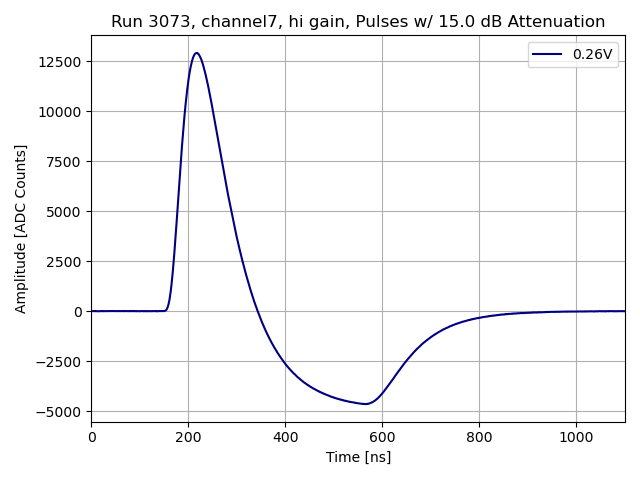

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
Channel 5
Channel 6
Channel 7

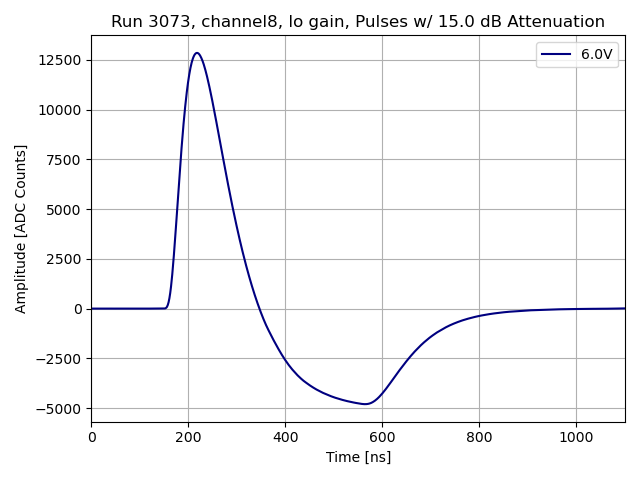

Channel 8
