Per-chip Measurements

ASIC 11

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.5320
pre 8.0 0.3017
post 4.0 2.6150
post 8.0 0.3025

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.5

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 1024 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 1024 1024 1024 0 1024 -1 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
lpGBT Phase Ch1 7 7 7 8 8 -1 -1 -1 8 -1 -1 7 7 7 7 7
lpGBT Phase Ch2 7 7 7 8 8 -1 -1 -1 8 -1 -1 7 7 7 7 7
lpGBT Phase Ch3 7 7 7 8 8 -1 -1 -1 8 -1 7 7 7 7 7 7
lpGBT Phase Ch4 7 7 7 8 8 -1 -1 -1 8 -1 -1 7 7 7 7 7
lpGBT Phase Ch5 7 7 7 8 8 8 8 8 8 8 -1 7 7 7 7 7
lpGBT Phase Ch6 7 7 7 8 8 -1 -1 -1 8 -1 -1 7 7 7 7 7
lpGBT Phase Ch7 7 7 7 8 8 -1 -1 -1 8 -1 -1 7 7 7 7 7
lpGBT Phase Ch8 7 7 7 8 8 8 8 8 8 8 -1 7 7 7 7 7

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
11 channel1 3085 10.560085 76.340143 66.052477 65.331709
11 channel2 3085 10.945095 79.975338 68.027609 67.649470
11 channel4 3085 11.746592 83.373757 73.205544 72.474481

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 3.06370 - - 3085 0.00000 0.03901 [0.02569, 0.26484, 0.35125, 0.30298, 0.28032] [-27.09919, -20.64548, 5.3463, 9.50327, 11.58879] 12238.04550 -
channel6 25.10366 - - 3085 0.00000 0.12565 [-0.00142, 0.28712, 0.37425, 0.25227, 0.31854] [-21.93251, -28.53899, 12.46794, 6.54811, 11.62744] 12135.64450 -
channel7 27.15957 - - 3085 0.15427 0.13796 [-0.00142, 0.28712, 0.37425, 0.25227, 0.31854] [-21.93251, -28.53899, 12.46794, 6.54811, 11.62744] 12192.20237 -
channel8 2.55201 - - 3085 0.03404 0.04349 [0.02569, 0.26484, 0.35125, 0.30298, 0.28032] [-27.09919, -20.64548, 5.3463, 9.50327, 11.58879] 12116.45360 -

SAR calib vals

channel1 3310.0 1891.94 946.86 592.45 355.48 237.21 118.32 202.35 115.92 57.95 29.40 21.90 14.70 9.40 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.04 946.60 592.24 355.35 237.50 118.31 205.79 118.37 59.07 29.83 22.28 14.89 9.42 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.70 946.18 591.99 355.43 237.22 118.28 205.84 118.24 58.94 29.91 22.49 15.06 9.53 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.18 946.79 592.08 355.35 237.29 118.08 203.36 116.50 58.20 29.36 22.05 15.00 9.51 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.05 946.48 592.00 355.42 237.14 118.28 226.03 129.76 64.65 32.49 26.35 15.84 11.18 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.26 946.70 592.11 355.46 237.25 118.23 203.94 116.72 58.23 29.08 22.10 15.28 9.91 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.93 946.23 592.13 355.35 237.24 118.20 206.91 118.88 59.14 29.88 23.03 15.24 9.80 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.31 946.38 591.88 355.53 237.32 118.31 202.95 116.42 58.18 29.21 22.11 15.15 9.64 6.0 4.0 2.0 1.0 0.5 0.25

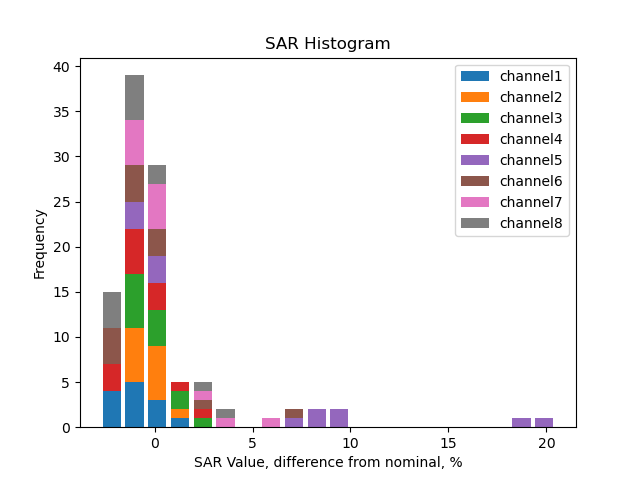

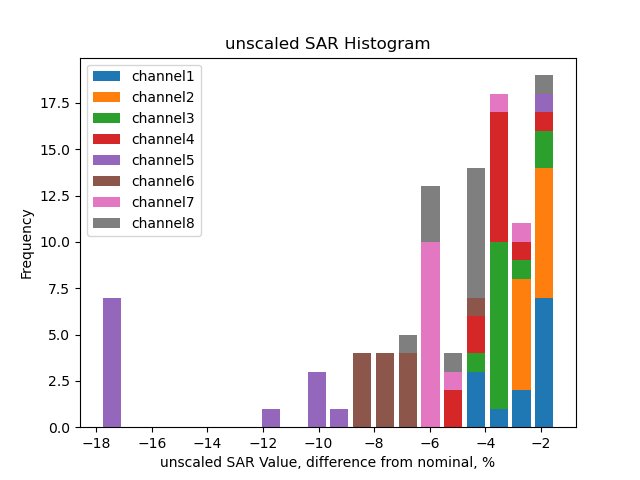

Unscaled SAR calib vals

channel1 3521.73 2012.96 1007.43 630.35 378.22 252.38 125.89 215.29 123.34 61.66 31.28 23.30 15.64 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3513.09 2007.07 1004.68 628.58 377.15 252.07 125.57 218.42 125.63 62.69 31.66 23.65 15.80 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3471.50 1984.00 992.35 620.87 372.77 248.79 124.05 215.88 124.01 61.82 31.37 23.59 15.80 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3479.05 1987.77 995.15 622.32 373.50 249.41 124.11 213.75 122.45 61.17 30.86 23.18 15.77 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 2959.37 1690.73 846.22 529.29 317.77 212.02 105.75 202.09 116.01 57.80 29.05 23.56 14.16 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3339.33 1908.02 955.09 597.36 358.61 239.35 119.28 205.75 117.75 58.75 29.34 22.30 15.42 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3377.02 1930.24 965.39 604.12 362.55 242.04 120.59 211.10 121.29 60.34 30.48 23.50 15.55 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3433.19 1961.70 981.60 613.91 368.76 246.15 122.71 210.50 120.75 60.35 30.30 22.93 15.71 10.0 6.0 4.0 2.0 1.0 0.5 0.25

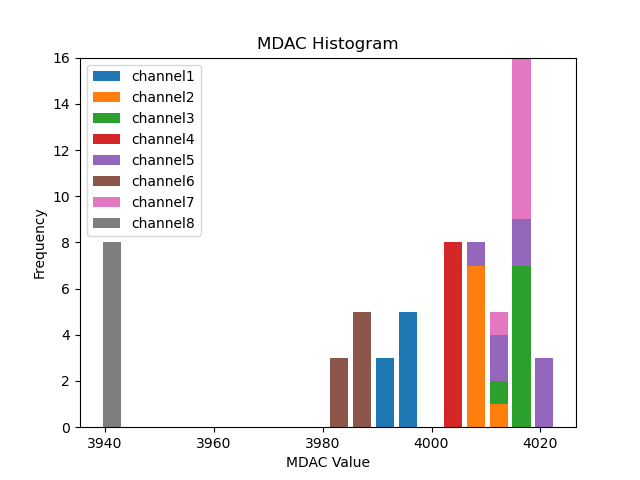

Mdac calib vals

channel1 3994.87 3996.76 3996.98 3997.04 3996.77 3995.97 3995.39 3992.73
channel2 4009.46 4010.92 4011.09 4010.94 4013.21 4011.55 4011.19 4009.57
channel3 4017.28 4018.89 4018.25 4018.36 4018.29 4016.61 4016.91 4015.78
channel4 4005.23 4007.65 4006.41 4005.72 4007.64 4007.00 4006.46 4004.26
channel5 4014.45 4016.81 4010.63 4013.24 4024.91 4024.75 4021.12 4016.95
channel6 3986.15 3987.73 3987.26 3987.24 3989.05 3987.80 3987.88 3986.09
channel7 4016.42 4018.61 4018.92 4018.48 4019.47 4018.27 4018.32 4016.55
channel8 3941.23 3942.58 3943.89 3943.25 3944.64 3942.73 3943.23 3941.57

Unscaled Mdac calib vals

channel1 -101.13 3996.76 3996.98 3997.04 3996.77 3995.97 3995.39 3992.73
channel2 -86.54 4010.92 4011.09 4010.94 4013.21 4011.55 4011.19 4009.57
channel3 -78.72 4018.89 4018.25 4018.36 4018.29 4016.61 4016.91 4015.78
channel4 -90.77 4007.65 4006.41 4005.72 4007.64 4007.00 4006.46 4004.26
channel5 -81.55 4016.81 4010.63 4013.24 4024.91 4024.75 4021.12 4016.95
channel6 -109.85 3987.73 3987.26 3987.24 3989.05 3987.80 3987.88 3986.09
channel7 -79.58 4018.61 4018.92 4018.48 4019.47 4018.27 4018.32 4016.55
channel8 -154.77 3942.58 3943.89 3943.25 3944.64 3942.73 3943.23 3941.57

(click on a plot to zoom...)

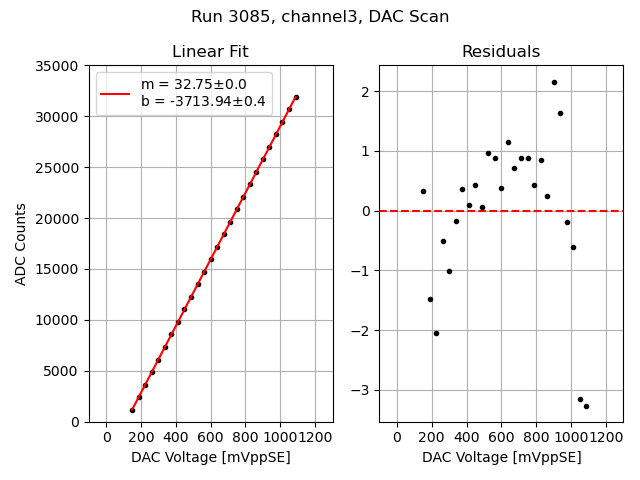

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL

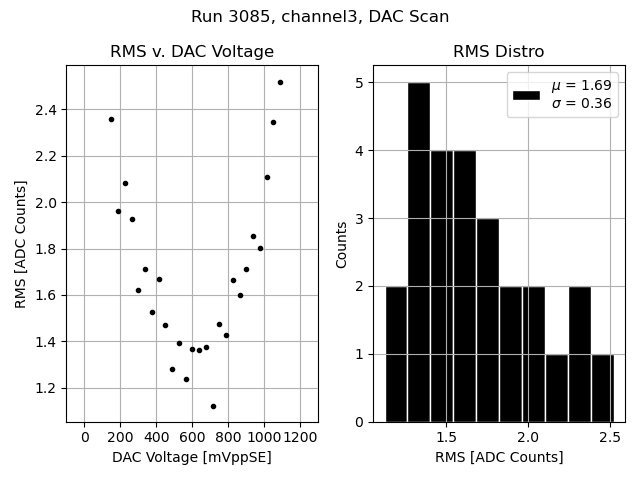

Channel 3

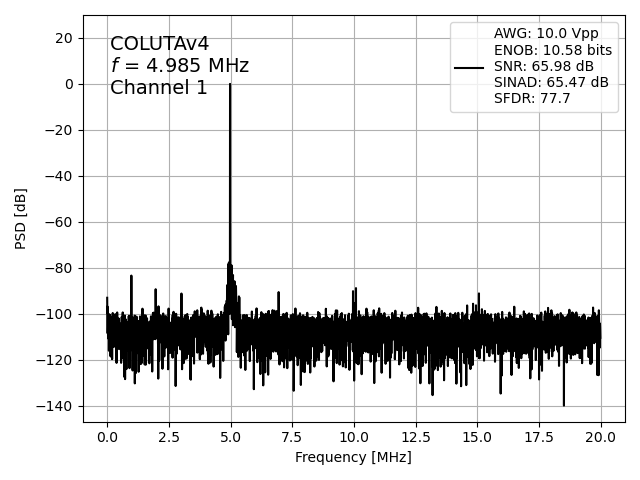

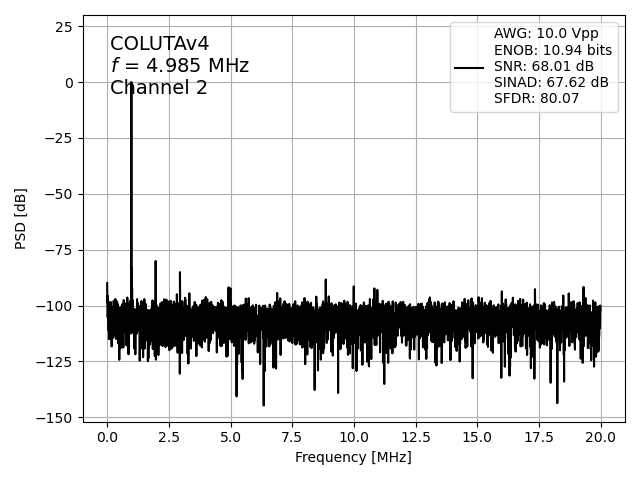

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted

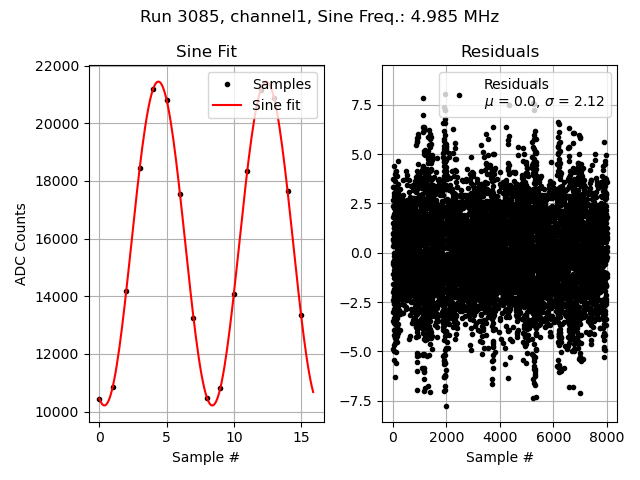

Channel 1
Channel 2

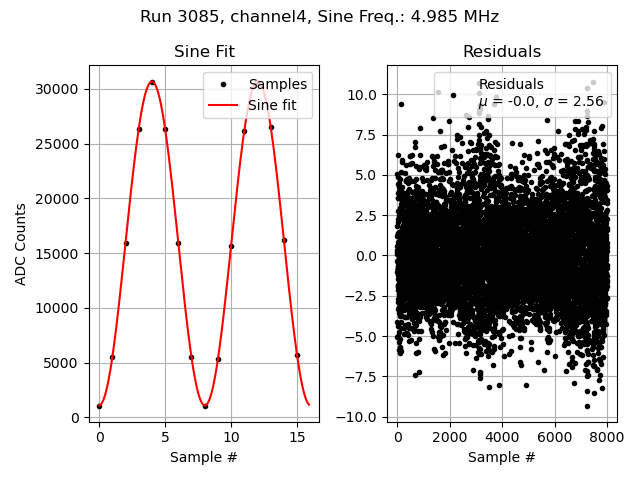

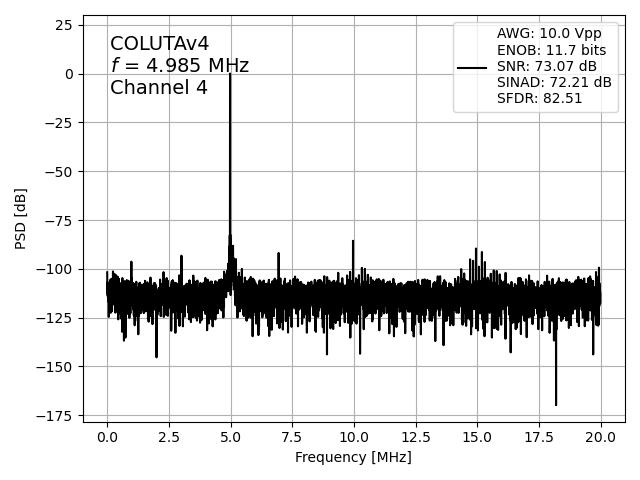

Channel 4

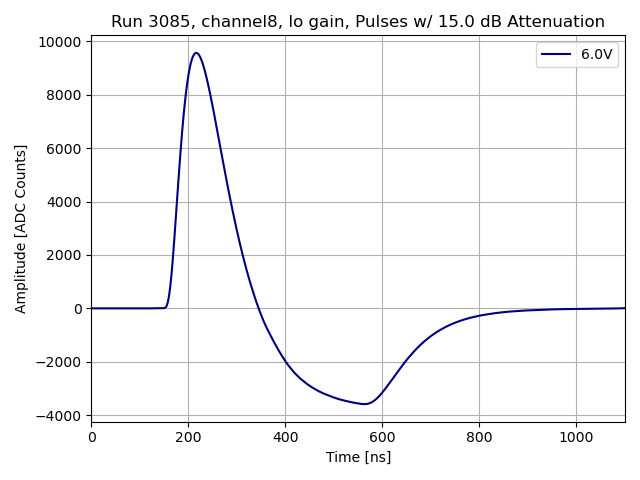

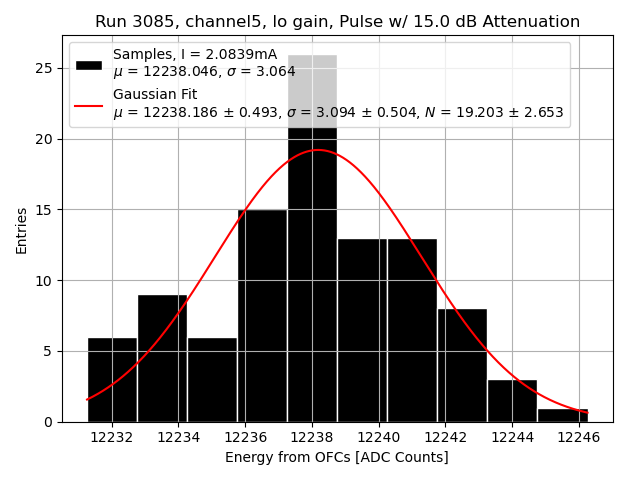

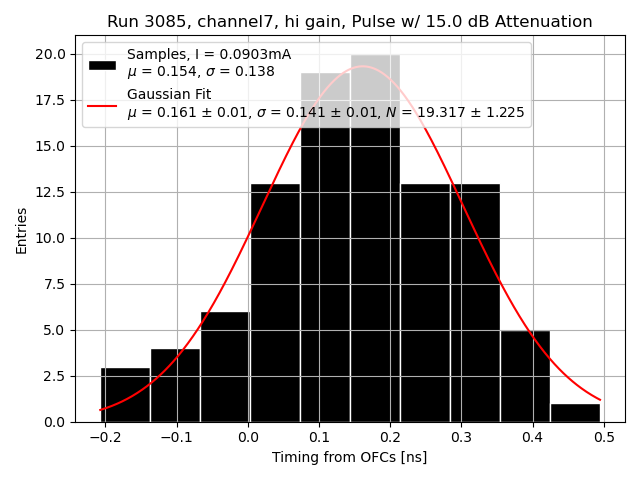

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs

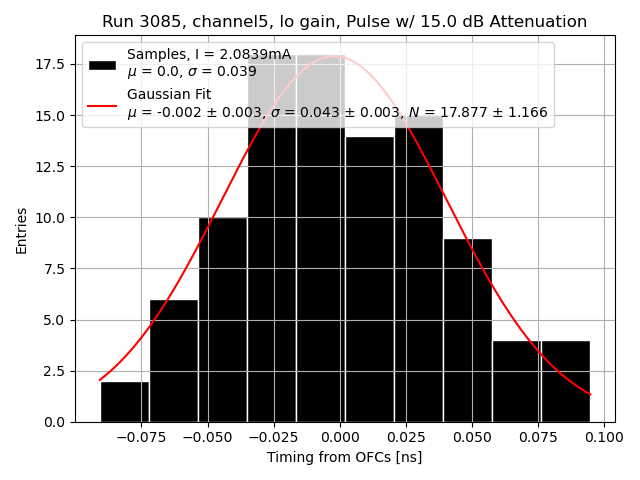

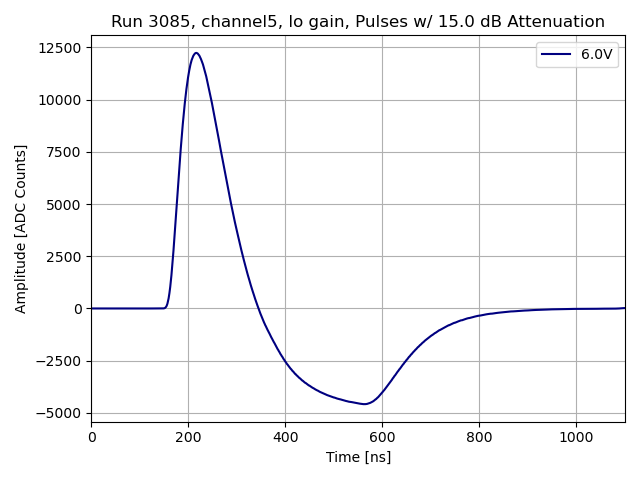

Channel 5

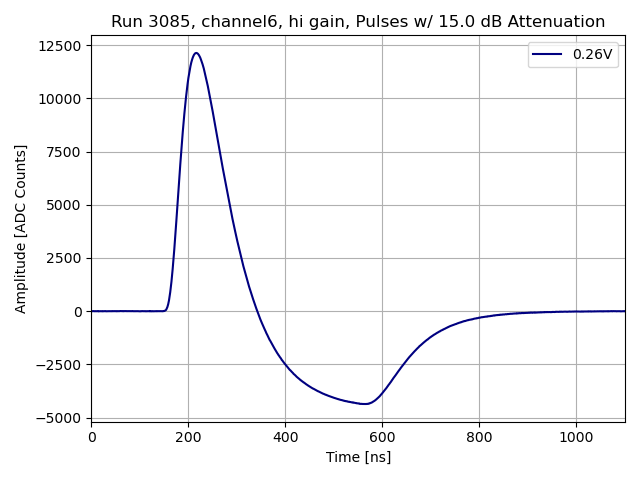

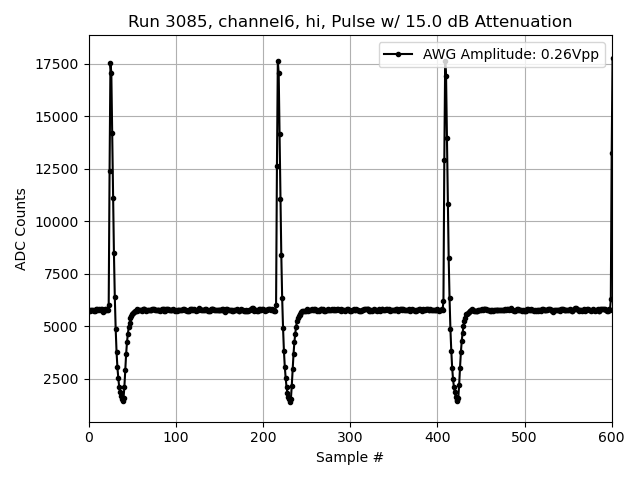

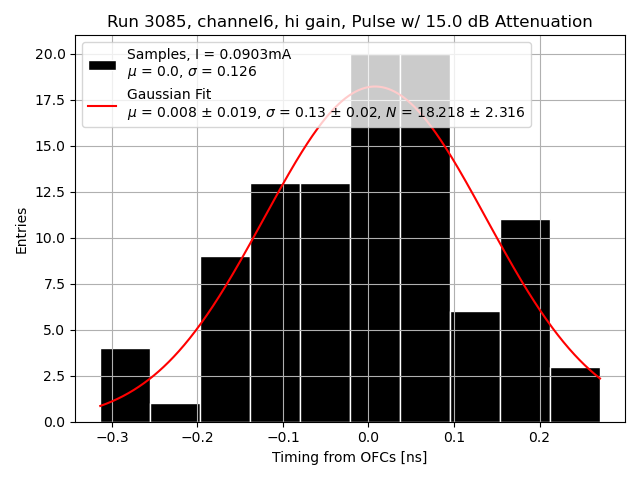

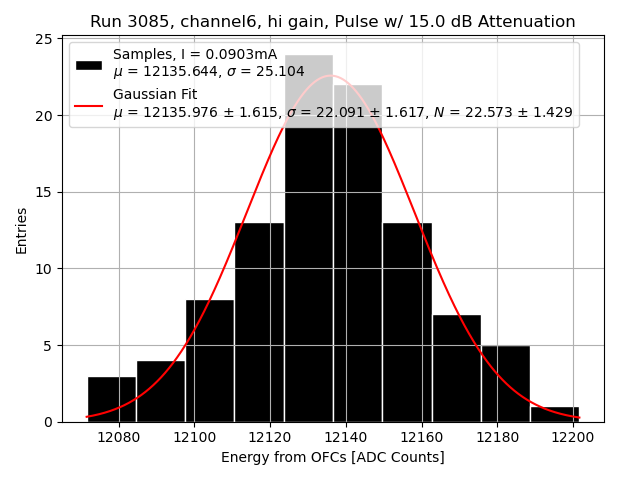

Channel 6

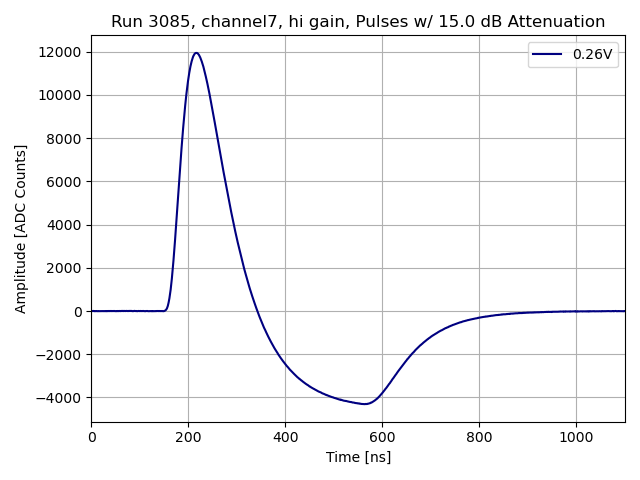

Channel 7

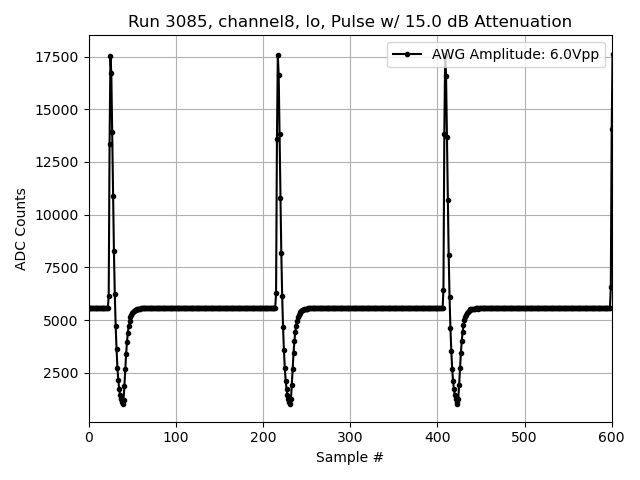

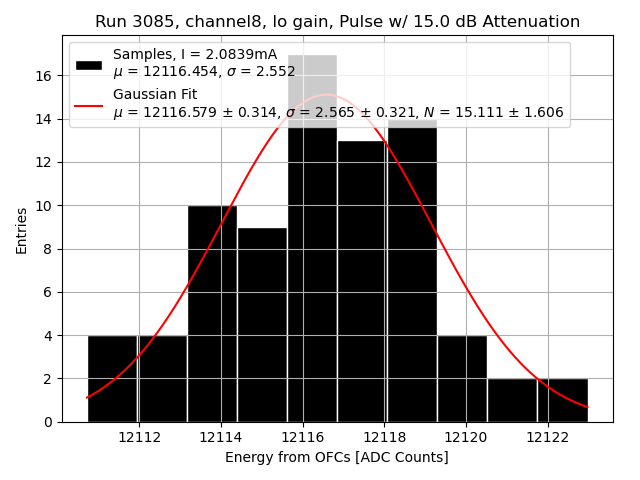

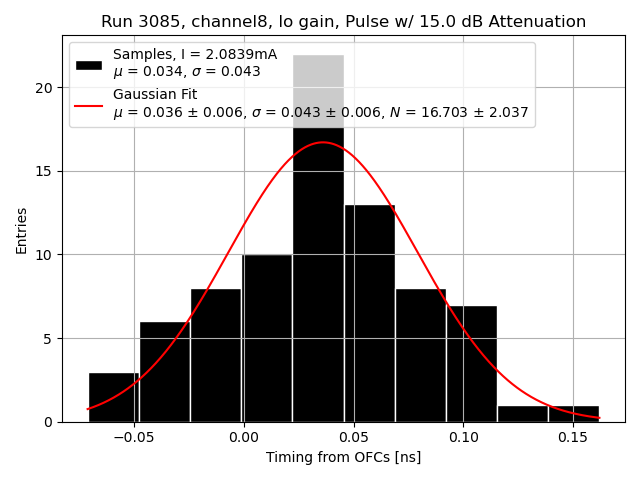

Channel 8
