Per-chip Measurements

ASIC 12

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.0050
pre 8.0 0.3018
post 4.0 2.6170
post 8.0 0.3027

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.4375

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 1024 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 1024 1024 1024 0 1024 -1 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
lpGBT Phase Ch1 11 11 11 12 12 -1 -1 -1 12 -1 -1 11 11 11 11 11
lpGBT Phase Ch2 11 11 11 12 12 -1 -1 -1 12 -1 -1 11 11 11 11 11
lpGBT Phase Ch3 11 11 11 12 12 -1 -1 -1 12 -1 -1 11 11 11 11 11
lpGBT Phase Ch4 11 11 11 12 12 -1 -1 -1 12 -1 -1 11 11 11 11 11
lpGBT Phase Ch5 11 11 11 12 12 12 12 12 12 12 -1 11 11 11 11 11
lpGBT Phase Ch6 11 11 11 12 -1 -1 -1 -1 12 -1 -1 11 11 11 11 11
lpGBT Phase Ch7 11 11 11 12 12 -1 -1 -1 12 -1 -1 -1 11 11 11 11
lpGBT Phase Ch8 11 11 11 12 12 12 12 12 12 12 -1 11 11 11 11 11

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
12 channel1 3097 10.507589 75.815177 65.731241 65.015689
12 channel2 3097 10.856570 76.150287 67.834057 67.116549
12 channel4 3097 11.844070 83.625588 73.834521 73.061303

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 2.37383 - - 3097 -0.00006 0.03770 [-0.00334, 0.28115, 0.3608, 0.29768, 0.25866] [-26.26158, -21.97886, 5.46647, 10.69355, 10.56336] 12190.89137 -
channel6 22.90301 - - 3097 -0.00003 0.12646 [0.00992, 0.2714, 0.37193, 0.25933, 0.32994] [-21.34845, -28.84267, 11.46793, 6.78184, 12.56699] 12177.30700 -
channel7 25.74420 - - 3097 0.19337 0.16465 [0.00992, 0.2714, 0.37193, 0.25933, 0.32994] [-21.34845, -28.84267, 11.46793, 6.78184, 12.56699] 12239.00822 -
channel8 2.71545 - - 3097 -0.07726 0.03486 [-0.00334, 0.28115, 0.3608, 0.29768, 0.25866] [-26.26158, -21.97886, 5.46647, 10.69355, 10.56336] 12251.37075 -

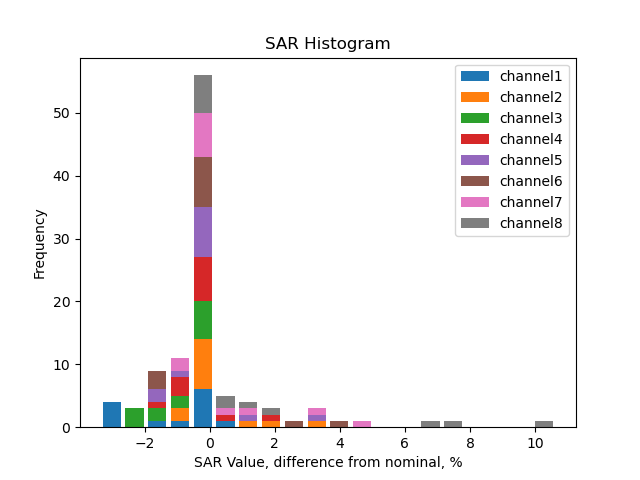

SAR calib vals

channel1 3310.0 1891.64 947.05 591.95 355.44 237.10 118.20 200.64 115.09 57.50 29.08 21.52 14.71 9.32 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.03 946.42 592.21 355.36 237.12 118.36 205.23 118.01 58.71 29.54 22.46 15.14 9.54 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.27 946.53 592.25 355.49 237.36 118.18 202.57 116.26 57.96 29.19 21.81 14.73 9.17 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.00 946.44 592.30 355.40 237.16 118.23 204.89 117.74 58.68 29.56 22.08 14.87 9.44 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.31 946.39 592.11 355.44 237.25 118.28 204.59 117.35 58.55 29.53 22.15 15.01 9.57 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.11 946.46 592.12 355.45 237.11 118.30 203.94 116.87 58.30 29.52 22.19 15.16 9.62 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1890.90 946.56 592.25 355.37 237.30 118.16 205.69 118.04 58.89 29.78 22.57 15.32 9.71 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.47 946.34 591.90 355.25 237.16 118.01 209.32 120.04 59.80 30.27 23.71 15.98 10.25 6.0 4.0 2.0 1.0 0.5 0.25

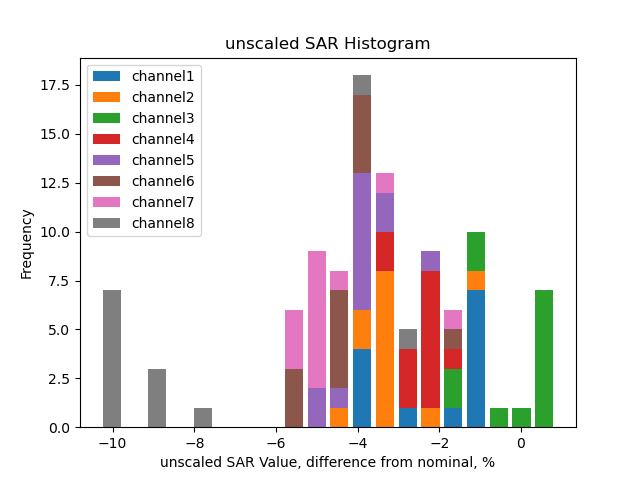

Unscaled SAR calib vals

channel1 3553.13 2030.59 1016.61 635.43 381.55 254.52 126.88 215.38 123.54 61.72 31.22 23.10 15.79 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3468.54 1981.61 991.75 620.58 372.38 248.48 124.03 215.06 123.66 61.52 30.95 23.54 15.87 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3610.23 2062.82 1032.38 645.97 387.73 258.89 128.90 220.94 126.81 63.22 31.84 23.79 16.07 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3504.65 2002.20 1002.10 627.13 376.30 251.11 125.18 216.94 124.66 62.13 31.30 23.38 15.74 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3457.02 1975.32 988.43 618.41 371.23 247.79 123.53 213.68 122.56 61.15 30.84 23.13 15.68 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3441.44 1966.21 984.04 615.63 369.56 246.53 123.00 212.04 121.51 60.61 30.69 23.07 15.76 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3409.49 1947.74 975.01 610.05 366.05 244.43 121.71 211.87 121.59 60.66 30.67 23.25 15.78 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3230.28 1845.91 923.55 577.64 346.69 231.45 115.17 204.28 117.15 58.36 29.54 23.14 15.60 10.0 6.0 4.0 2.0 1.0 0.5 0.25

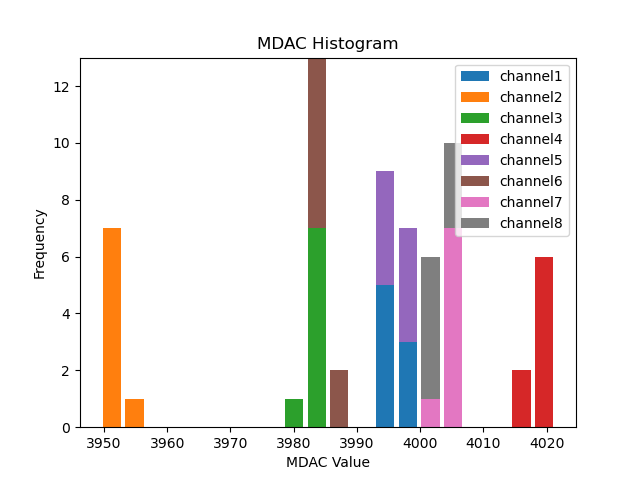

Mdac calib vals

channel1 3997.62 3998.48 3997.29 3998.88 4000.16 3997.66 3997.80 3996.76
channel2 3952.37 3954.39 3954.09 3954.06 3955.24 3953.51 3952.78 3951.21
channel3 3984.29 3986.00 3985.53 3985.59 3987.11 3984.58 3985.04 3982.98
channel4 4019.37 4021.32 4020.97 4021.58 4023.23 4020.57 4020.38 4019.22
channel5 3996.53 3998.25 3998.06 3997.96 4000.58 3998.26 3998.02 3995.35
channel6 3984.54 3985.47 3986.46 3987.31 3987.28 3986.10 3986.51 3984.67
channel7 4004.84 4007.99 4007.08 4007.36 4007.87 4007.13 4006.34 4005.46
channel8 4004.72 4005.47 4004.43 4005.31 4005.79 4003.61 4004.37 4003.16

Unscaled Mdac calib vals

channel1 -98.38 3998.48 3997.29 3998.88 4000.16 3997.66 3997.80 3996.76
channel2 -143.63 3954.39 3954.09 3954.06 3955.24 3953.51 3952.78 3951.21
channel3 -111.71 3986.00 3985.53 3985.59 3987.11 3984.58 3985.04 3982.98
channel4 -76.63 4021.32 4020.97 4021.58 4023.23 4020.57 4020.38 4019.22
channel5 -99.47 3998.25 3998.06 3997.96 4000.58 3998.26 3998.02 3995.35
channel6 -111.46 3985.47 3986.46 3987.31 3987.28 3986.10 3986.51 3984.67
channel7 -91.16 4007.99 4007.08 4007.36 4007.87 4007.13 4006.34 4005.46
channel8 -91.28 4005.47 4004.43 4005.31 4005.79 4003.61 4004.37 4003.16

(click on a plot to zoom...)

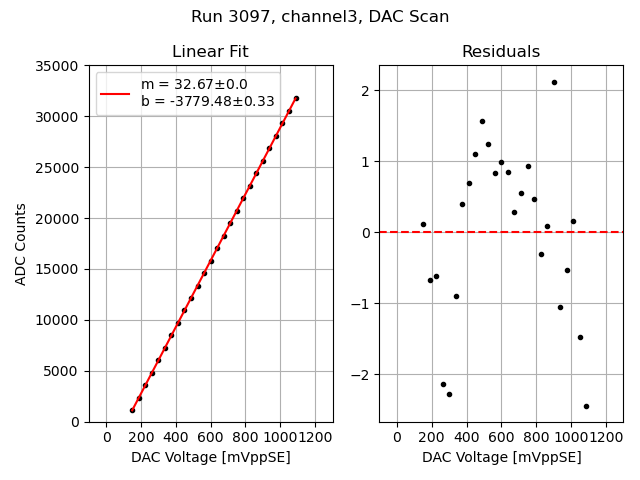

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL

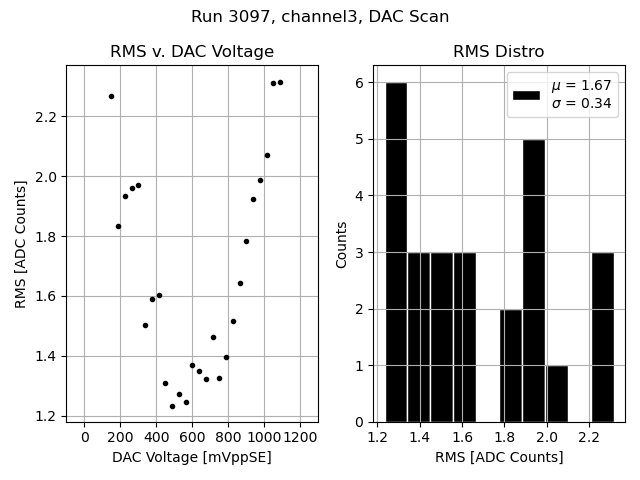

Channel 3

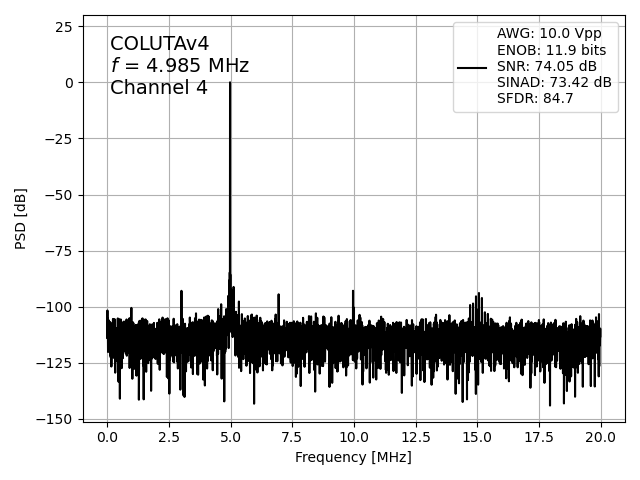

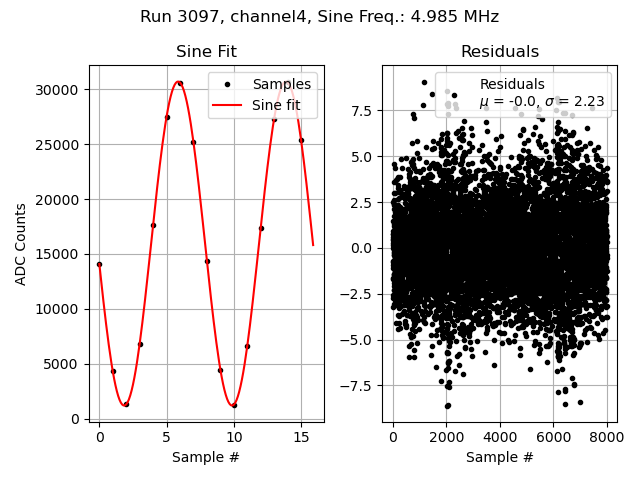

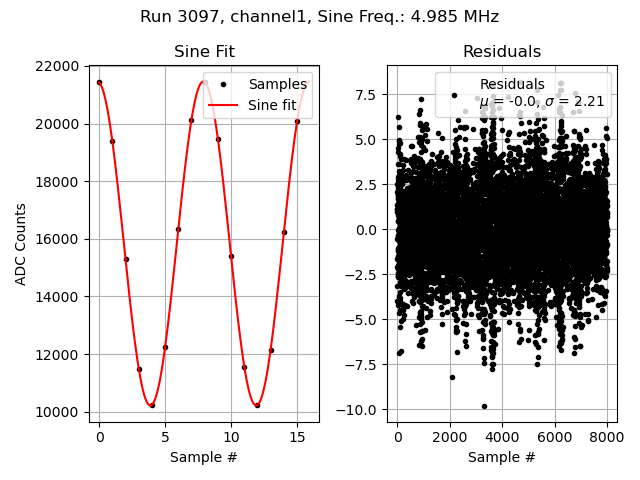

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted

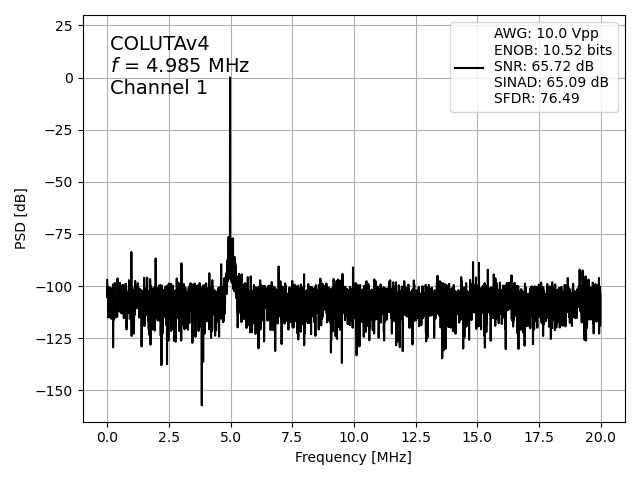

Channel 1

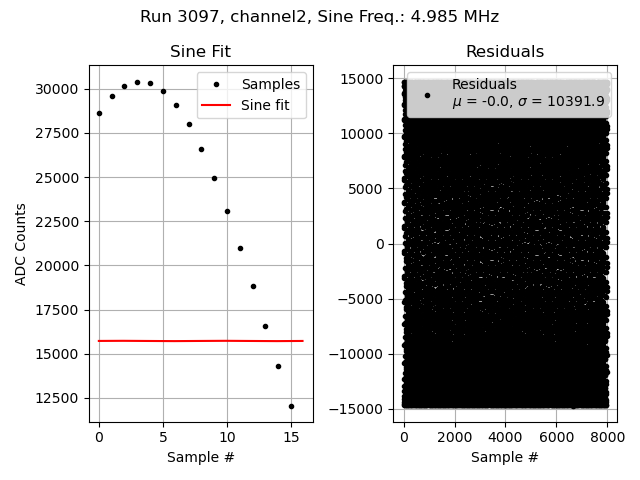

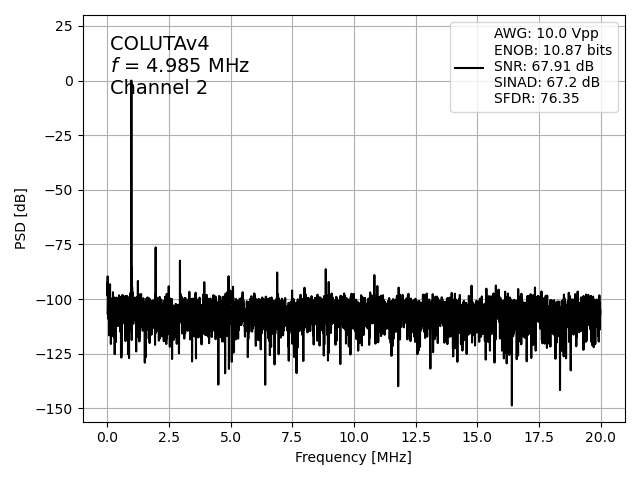

Channel 2
Channel 4

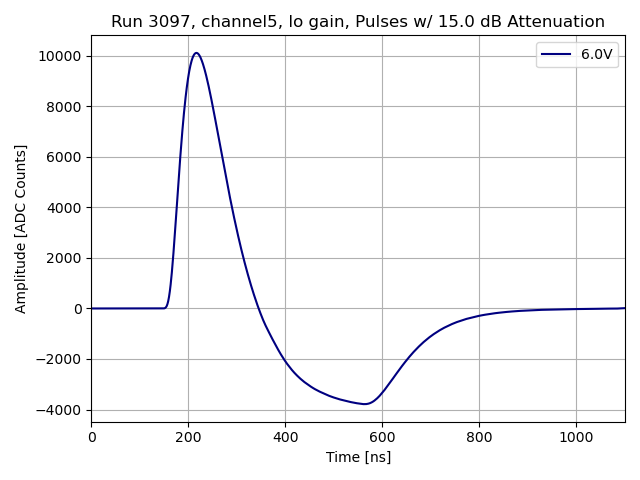

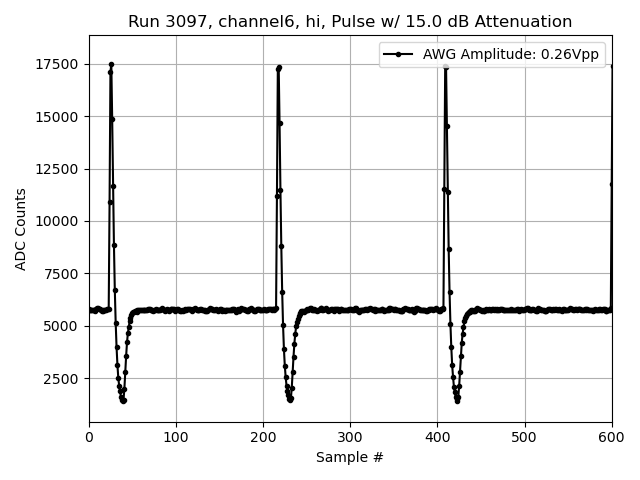

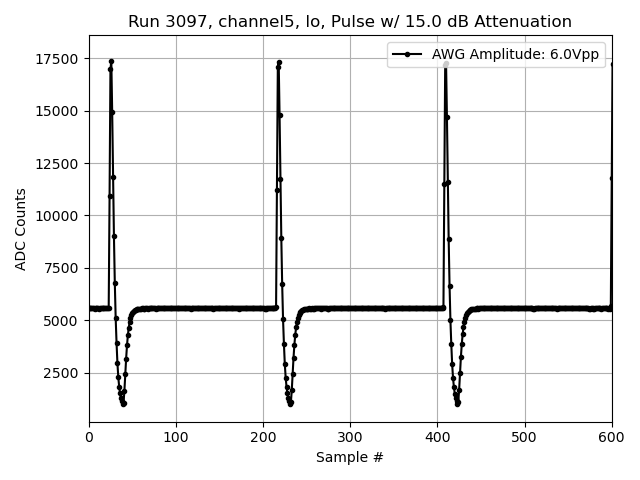

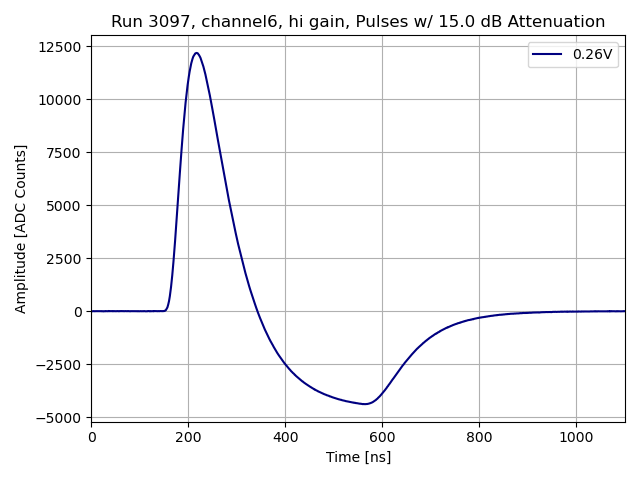

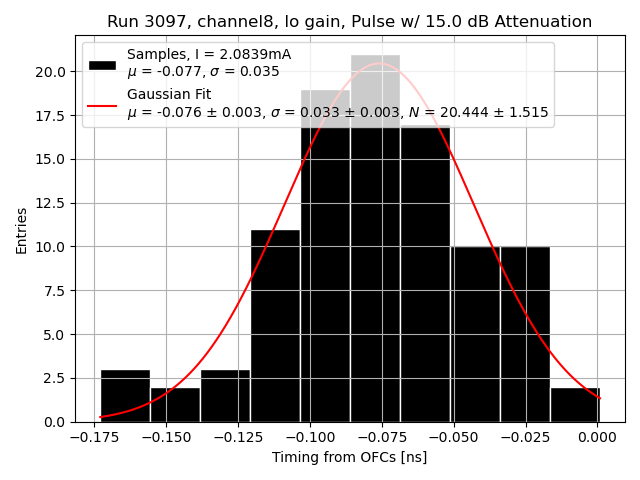

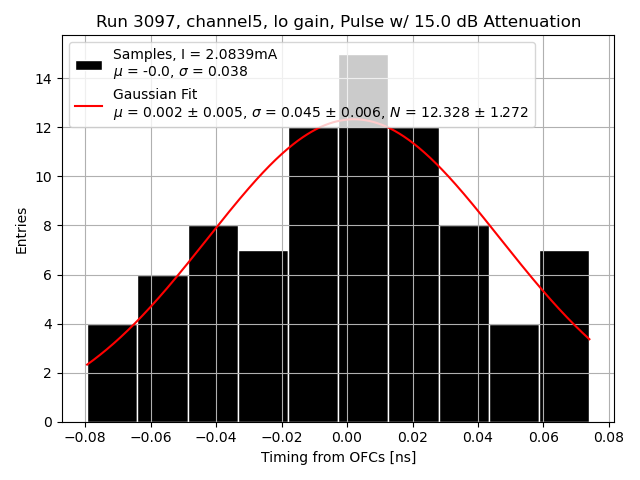

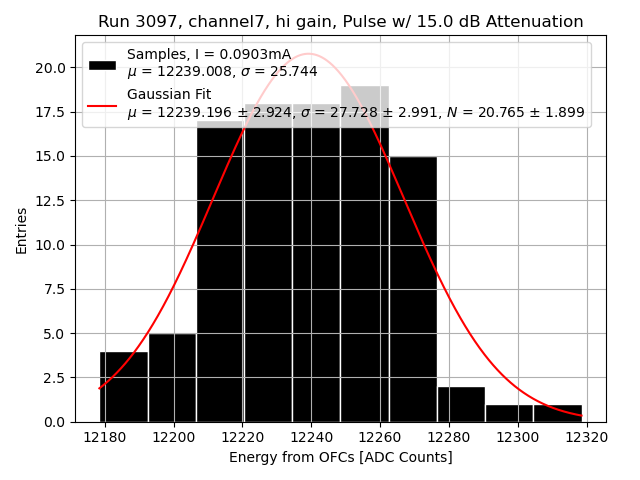

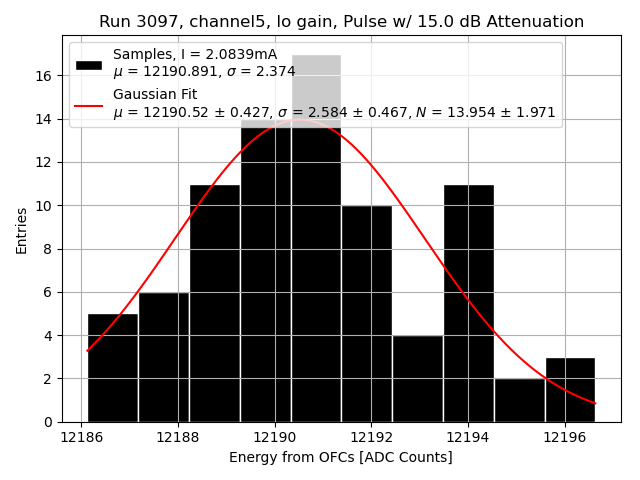

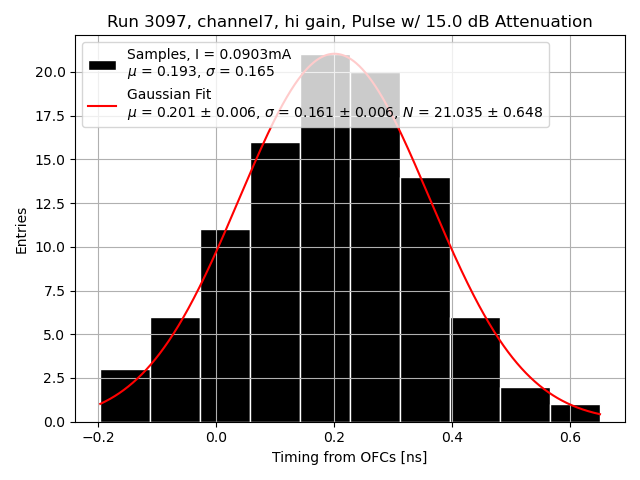

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
Channel 5

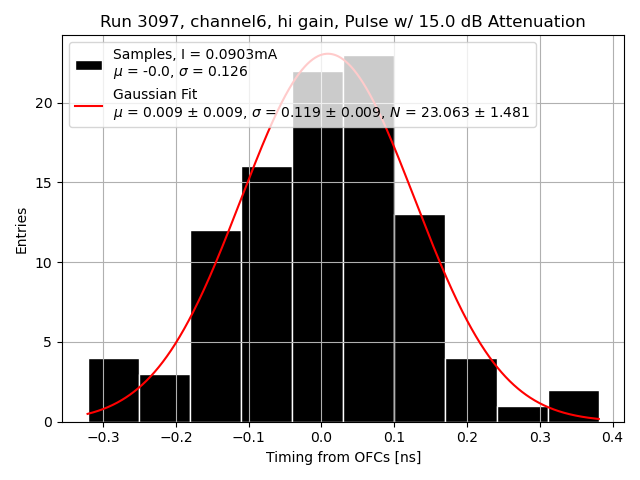

Channel 6

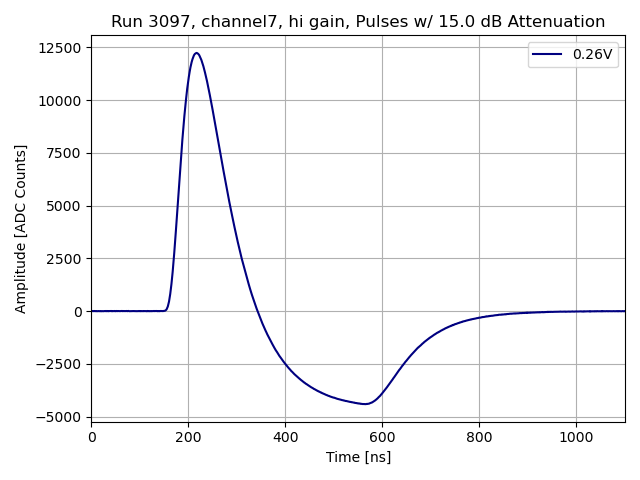

Channel 7

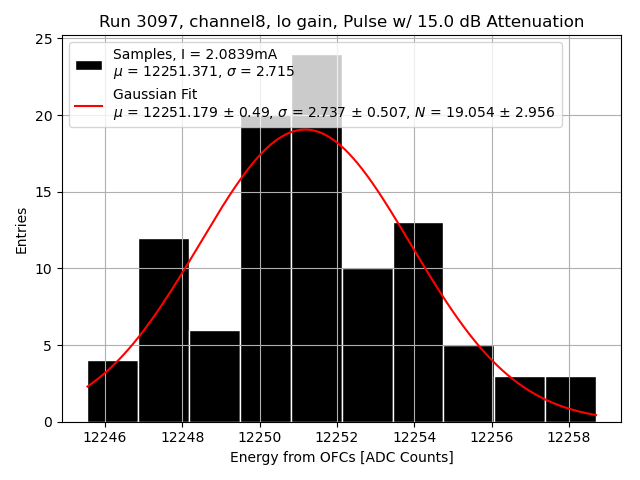

Channel 8
