Per-chip Measurements

ASIC 10

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.5550
pre 8.0 0.3026
post 4.0 2.6850
post 8.0 0.3032

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.4375

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 16 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 1024 1024 1024 0 499 1024 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 15 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
lpGBT Phase Ch1 6 6 6 7 7 -1 -1 -1 7 -1 -1 6 6 6 6 6
lpGBT Phase Ch2 6 6 6 7 7 7 7 7 7 7 -1 6 6 6 6 6
lpGBT Phase Ch3 6 6 6 7 7 -1 -1 -1 7 -1 -1 6 6 6 6 6
lpGBT Phase Ch4 6 6 6 7 7 -1 -1 -1 7 -1 -1 6 6 6 6 6
lpGBT Phase Ch5 6 6 6 7 7 7 7 7 7 7 -1 6 6 6 6 6
lpGBT Phase Ch6 6 6 6 7 7 -1 -1 -1 7 -1 -1 6 6 6 6 6
lpGBT Phase Ch7 6 6 6 7 7 -1 -1 -1 7 -1 -1 6 6 6 6 6
lpGBT Phase Ch8 6 6 6 7 7 7 7 7 7 7 7 6 6 6 6 6

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
10 channel1 3099 10.590246 75.887897 66.293379 65.513280
10 channel2 3099 10.890356 76.249454 68.027544 67.319945
10 channel4 3099 11.829135 84.261217 73.631386 72.971393

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 2.75423 - - 3099 0.00000 0.06845 [0.0144, 0.26143, 0.35659, 0.30366, 0.27717] [-26.01908, -22.11436, 4.57197, 10.0769, 12.09241] 12163.23600 -
channel6 25.16202 - - 3099 0.00002 0.12687 [0.00569, 0.27054, 0.37267, 0.2622, 0.32636] [-20.57191, -29.7658, 11.07673, 5.9896, 14.37104] 12125.88650 -
channel7 23.79189 - - 3099 0.19653 0.12270 [0.00569, 0.27054, 0.37267, 0.2622, 0.32636] [-20.57191, -29.7658, 11.07673, 5.9896, 14.37104] 12160.09452 -
channel8 2.41572 - - 3099 0.02741 0.03653 [0.0144, 0.26143, 0.35659, 0.30366, 0.27717] [-26.01908, -22.11436, 4.57197, 10.0769, 12.09241] 12116.19312 -

SAR calib vals

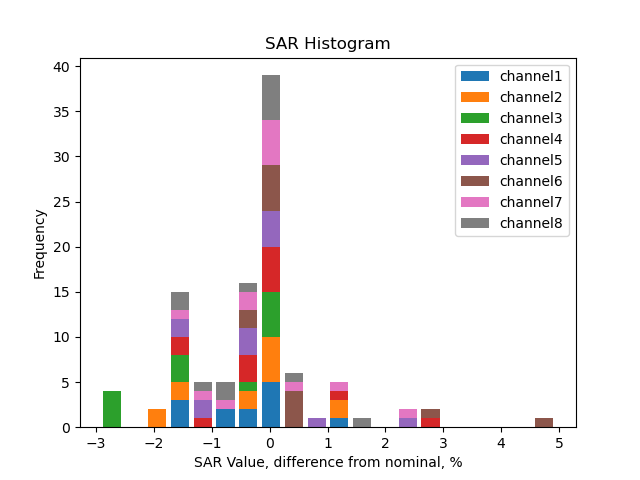

channel1 3310.0 1890.95 946.74 592.00 355.22 237.34 118.11 203.77 116.76 58.33 29.44 22.05 14.82 9.37 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.23 946.17 591.84 355.41 237.12 118.14 203.39 116.44 58.18 29.14 22.22 14.99 9.36 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.33 947.13 592.28 355.52 237.16 118.40 201.23 115.36 57.59 29.13 21.83 14.57 9.01 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.30 947.04 592.20 355.30 237.29 118.20 203.73 117.02 58.40 29.61 22.10 15.01 9.51 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.22 946.33 592.08 355.37 237.34 118.14 204.28 117.30 58.32 29.55 21.95 14.92 9.48 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.32 946.71 592.22 355.62 237.25 118.15 207.60 119.12 59.45 29.76 22.33 15.24 9.71 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.54 947.21 592.29 355.67 237.41 118.24 204.48 117.40 58.56 29.57 22.26 15.00 9.46 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.31 946.60 592.03 355.59 237.08 118.36 203.72 117.14 58.37 29.44 22.05 14.85 9.39 6.0 4.0 2.0 1.0 0.5 0.25

Unscaled SAR calib vals

channel1 3532.91 2018.29 1010.50 631.87 379.14 253.32 126.06 217.49 124.62 62.26 31.42 23.53 15.82 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3535.45 2020.04 1010.61 632.15 379.62 253.27 126.19 217.24 124.37 62.14 31.13 23.73 16.01 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3674.10 2099.38 1051.31 657.43 394.63 263.25 131.42 223.36 128.05 63.93 32.33 24.23 16.17 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3479.64 1988.23 995.58 622.55 373.51 249.45 124.26 214.17 123.02 61.39 31.13 23.23 15.78 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3490.78 1994.51 998.02 624.42 374.78 250.30 124.59 215.44 123.71 61.51 31.16 23.15 15.73 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3410.46 1948.72 975.44 610.19 366.41 244.45 121.74 213.90 122.74 61.25 30.66 23.01 15.70 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3497.41 1998.64 1000.84 625.82 375.81 250.85 124.93 216.06 124.05 61.88 31.24 23.52 15.85 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3525.76 2014.59 1008.30 630.62 378.77 252.53 126.08 217.00 124.78 62.17 31.36 23.49 15.82 10.0 6.0 4.0 2.0 1.0 0.5 0.25

Mdac calib vals

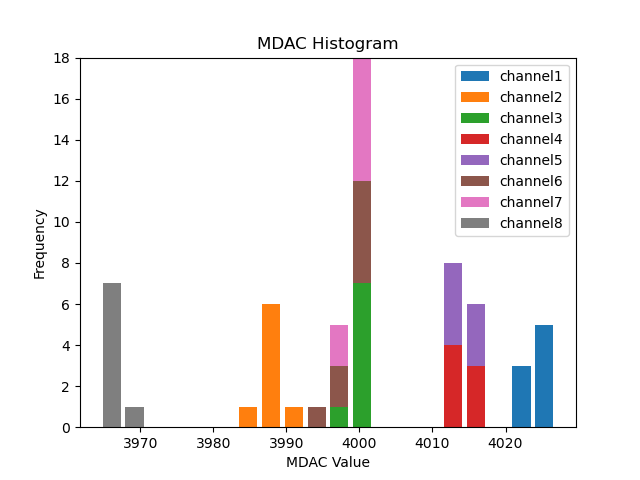

channel1 4025.22 4028.43 4026.30 4026.87 4027.12 4025.43 4024.80 4022.63
channel2 3990.30 3990.43 3990.65 3990.36 3991.03 3989.12 3988.60 3986.58
channel3 4000.89 4002.66 4001.92 4001.91 4002.85 4001.53 4001.38 3999.15
channel4 4014.21 4015.76 4016.07 4015.53 4017.50 4016.07 4016.02 4013.49
channel5 4014.63 4015.89 4015.76 4016.28 4018.05 4016.28 4016.31 4013.06
channel6 4000.61 4000.72 4000.55 4001.05 4002.73 4000.18 3999.89 3997.12
channel7 3999.44 4001.15 4001.27 4001.40 4002.65 4001.55 4000.63 3999.36
channel8 3966.08 3968.53 3968.51 3967.48 3969.29 3967.74 3968.02 3966.26

Unscaled Mdac calib vals

channel1 -70.78 4028.43 4026.30 4026.87 4027.12 4025.43 4024.80 4022.63
channel2 -105.70 3990.43 3990.65 3990.36 3991.03 3989.12 3988.60 3986.58
channel3 -95.11 4002.66 4001.92 4001.91 4002.85 4001.53 4001.38 3999.15
channel4 -81.79 4015.76 4016.07 4015.53 4017.50 4016.07 4016.02 4013.49
channel5 -81.37 4015.89 4015.76 4016.28 4018.05 4016.28 4016.31 4013.06
channel6 -95.39 4000.72 4000.55 4001.05 4002.73 4000.18 3999.89 3997.12
channel7 -96.56 4001.15 4001.27 4001.40 4002.65 4001.55 4000.63 3999.36
channel8 -129.92 3968.53 3968.51 3967.48 3969.29 3967.74 3968.02 3966.26

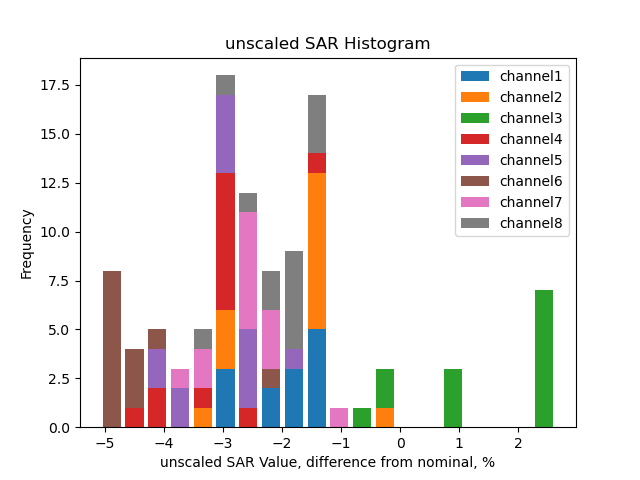

(click on a plot to zoom...)

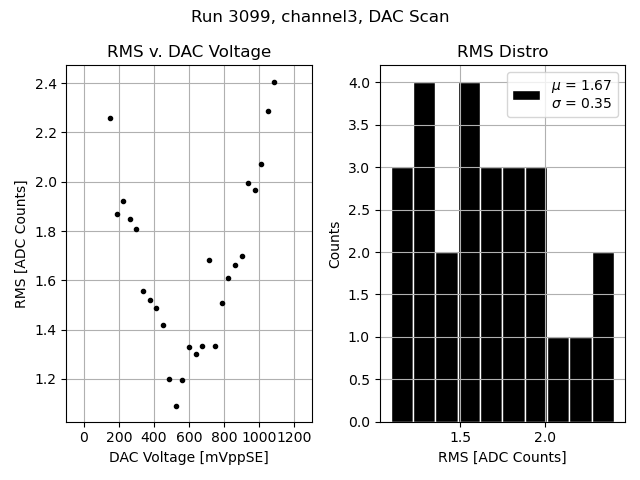

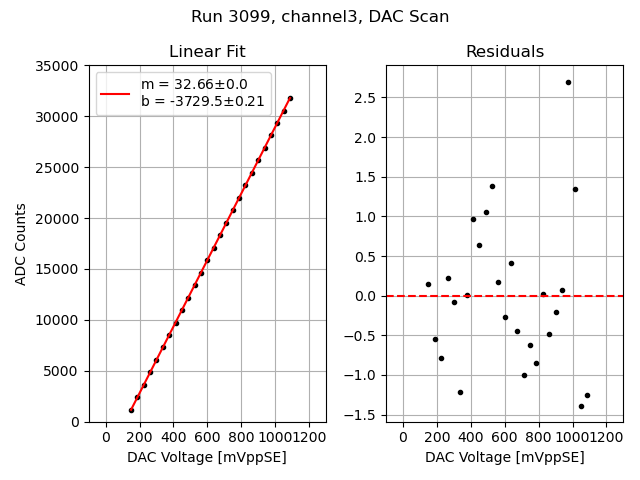

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

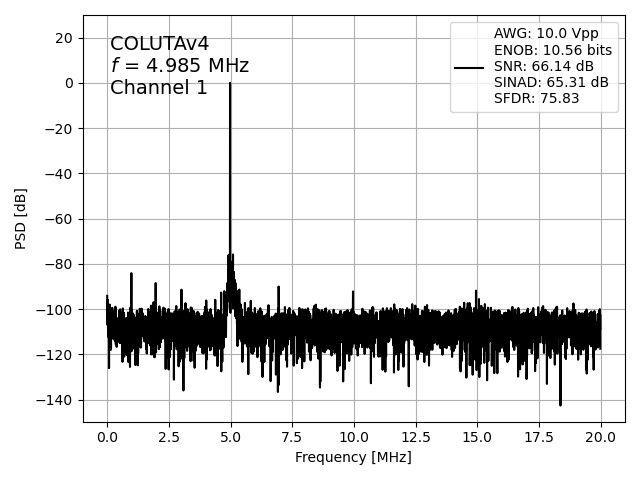

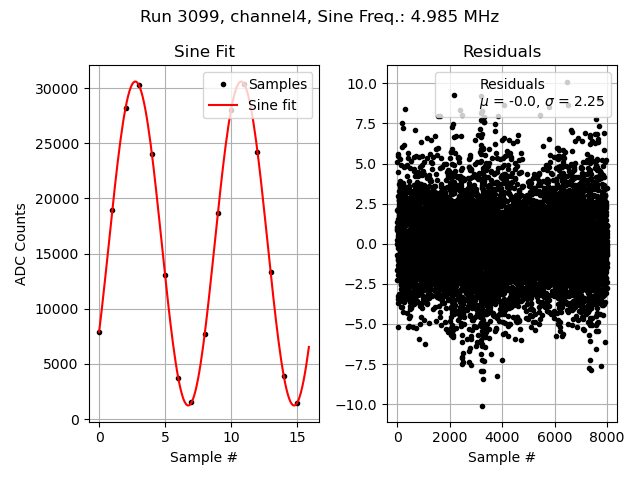

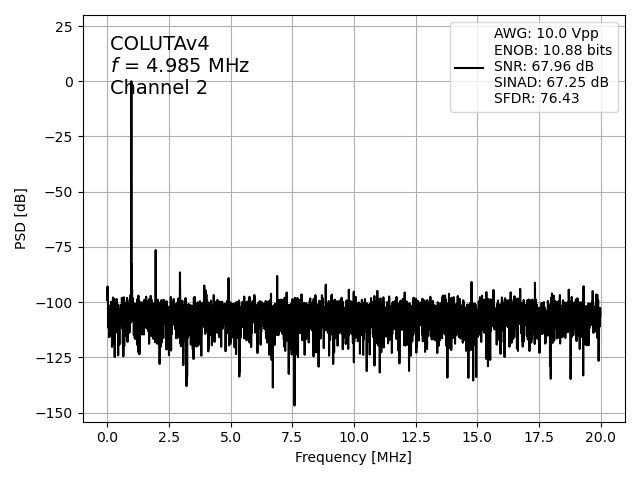

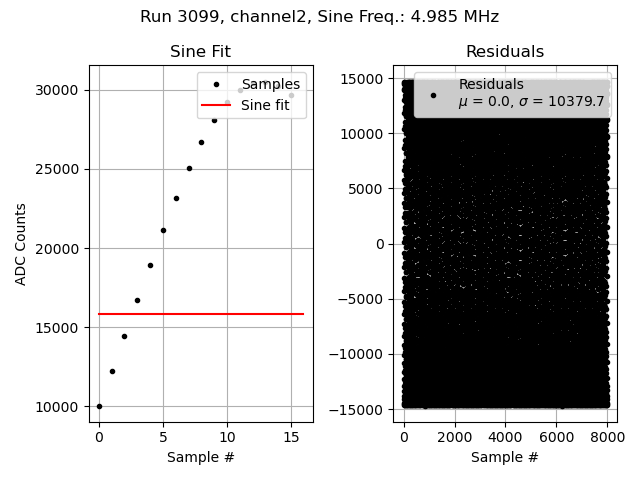

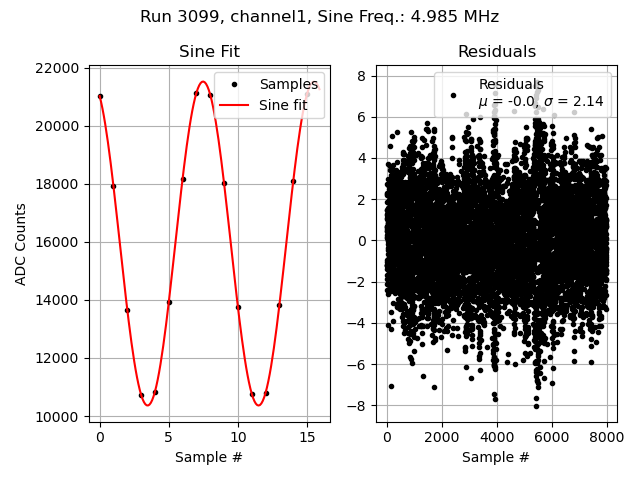

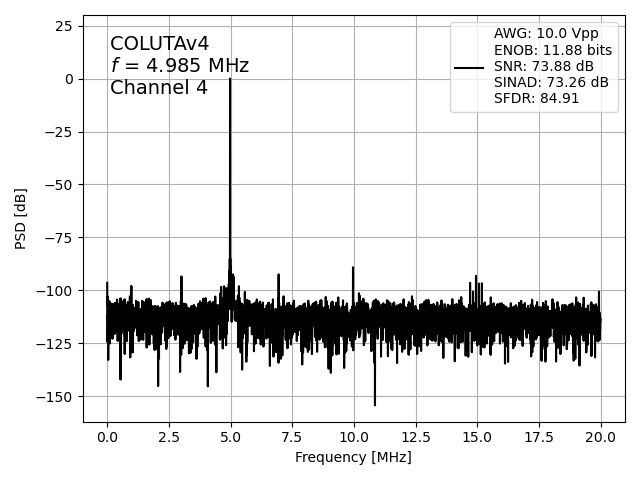

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

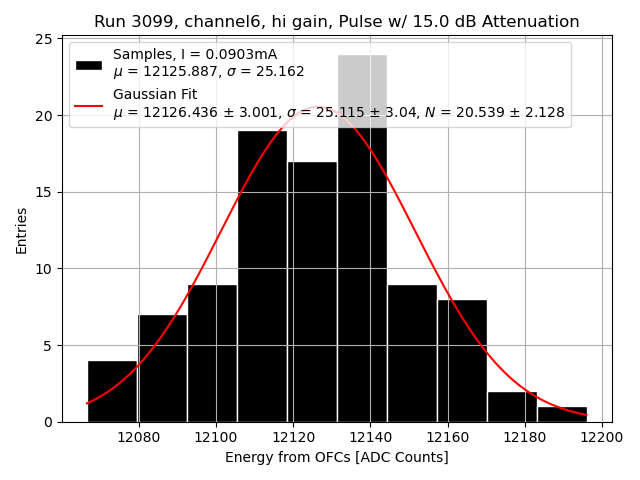

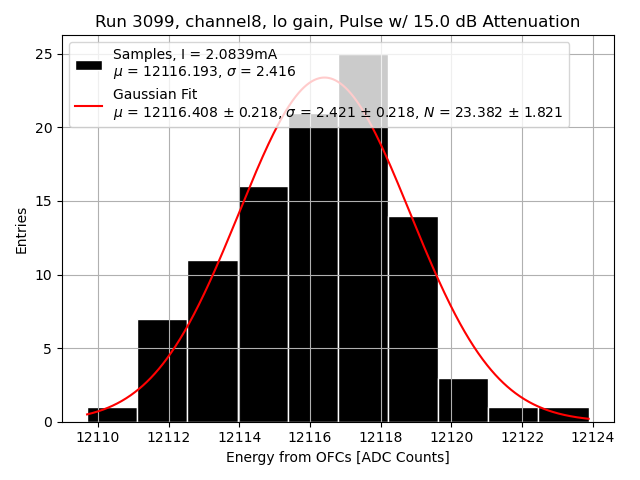

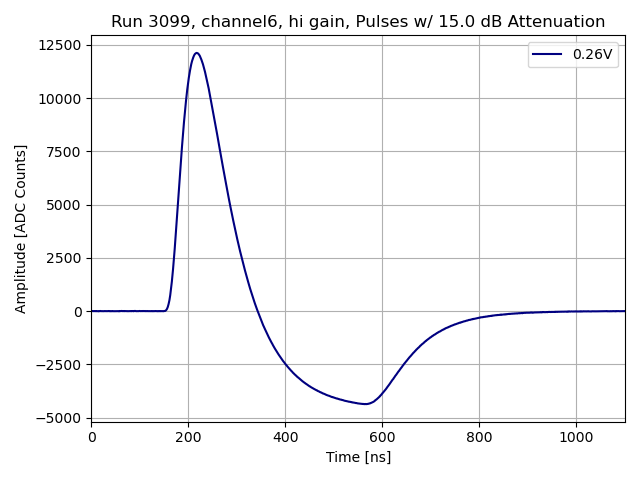

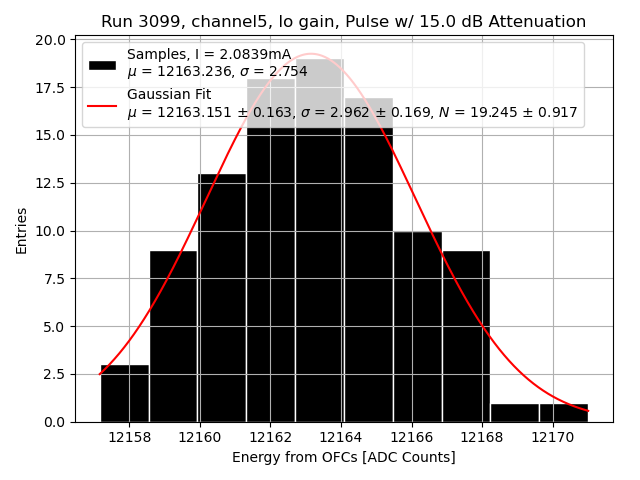

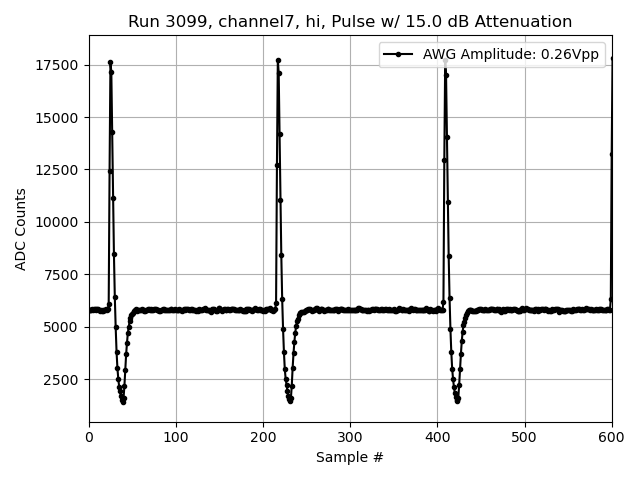

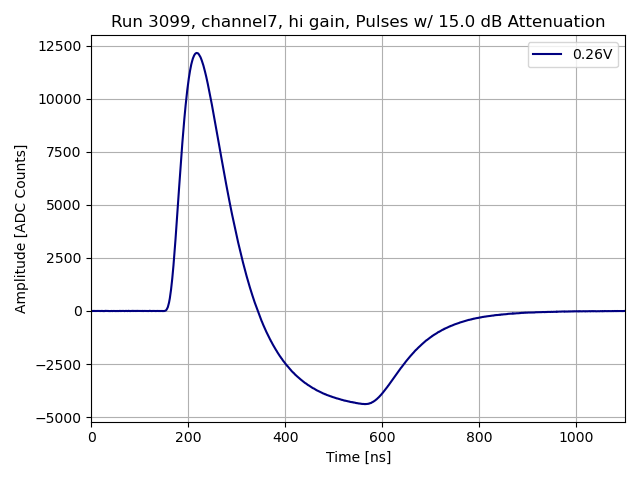

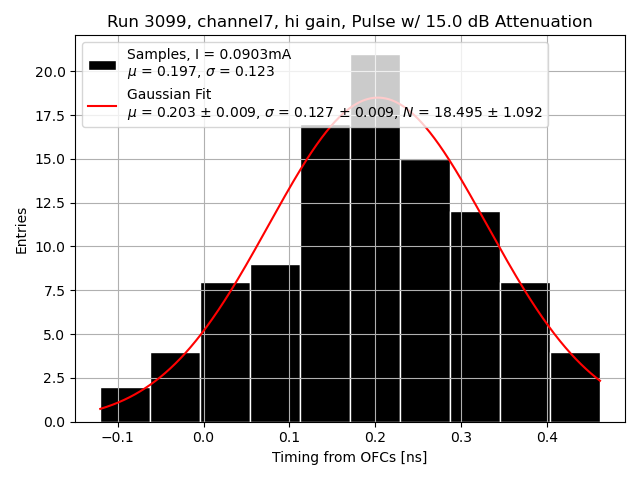

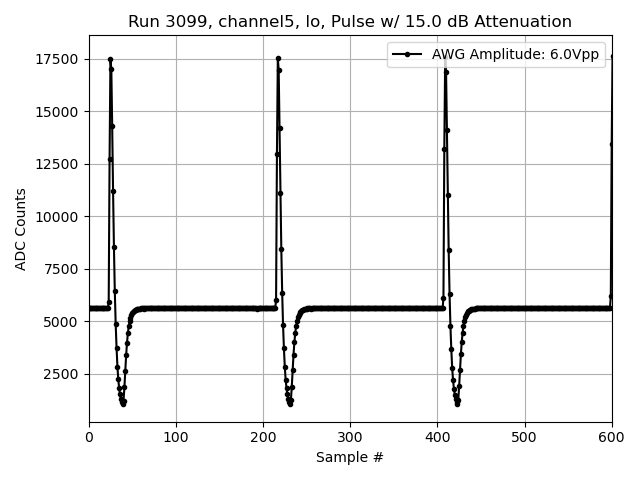

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs

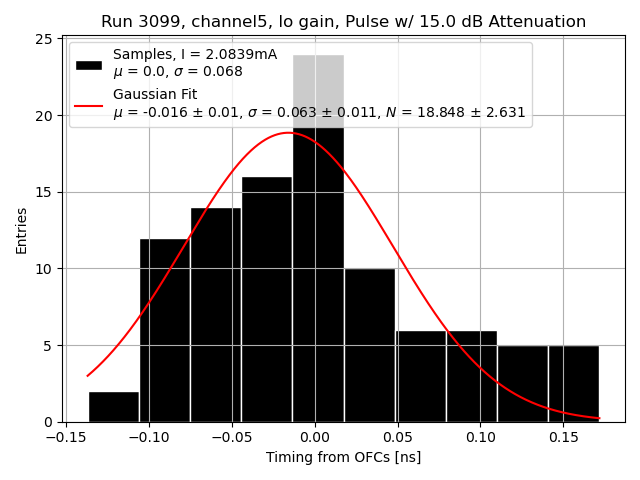

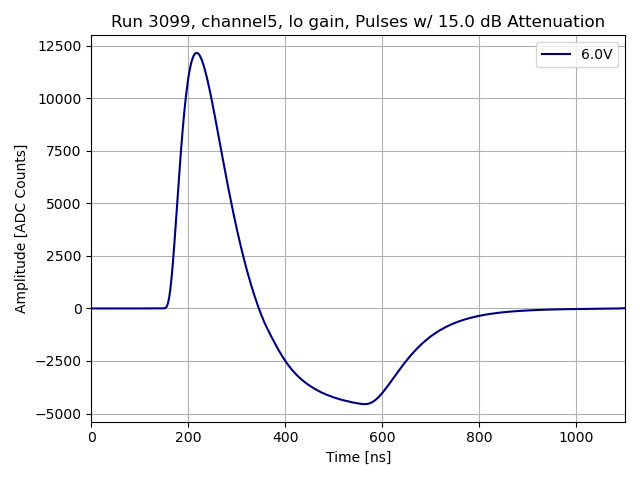

Channel 5

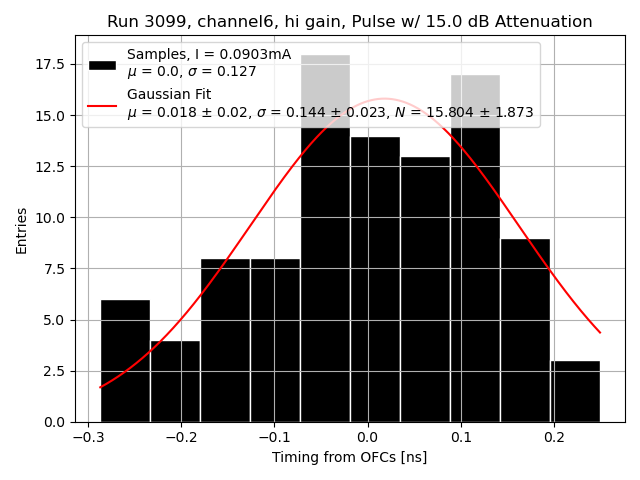

Channel 6
Channel 7

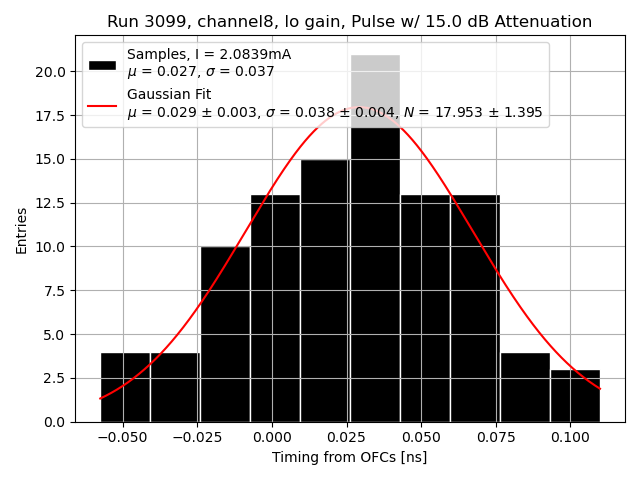

Channel 8
