Per-chip Measurements

ASIC 13

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 1.9890
pre 8.0 0.3041
post 4.0 2.6230
post 8.0 0.3049

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.5

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 1024 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 1024 1024 1024 0 1024 -1 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 -1 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 -1 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
lpGBT Phase Ch1 5 5 5 6 -1 -1 -1 -1 6 -1 5 5 5 5 5 5
lpGBT Phase Ch2 5 5 5 6 6 -1 -1 -1 6 -1 5 5 5 5 5 5
lpGBT Phase Ch3 5 5 5 6 -1 -1 -1 -1 6 -1 5 5 5 5 5 5
lpGBT Phase Ch4 5 5 5 6 -1 -1 -1 -1 6 -1 5 5 5 5 5 5
lpGBT Phase Ch5 5 5 5 6 6 6 6 6 6 6 -1 5 5 5 5 5
lpGBT Phase Ch6 5 5 5 6 -1 -1 -1 -1 6 -1 -1 5 5 5 5 5
lpGBT Phase Ch7 5 5 5 6 -1 -1 -1 -1 6 -1 -1 5 5 5 5 5
lpGBT Phase Ch8 5 5 5 6 6 6 6 6 6 6 -1 5 5 5 5 5

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
13 channel1 3101 10.550663 75.631001 66.019805 65.274991
13 channel2 3101 10.994082 83.993846 68.156202 67.944373
13 channel4 3101 11.801098 84.542506 73.408531 72.802609

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 2.33890 - - 3101 -0.00165 0.04179 [0.00114, 0.26939, 0.35953, 0.30421, 0.26509] [-25.68655, -22.49345, 4.58795, 10.52325, 11.72295] 12190.66050 -
channel6 24.65417 - - 3101 -0.00003 0.12613 [-0.00083, 0.28255, 0.37196, 0.26786, 0.30602] [-22.1852, -26.86062, 9.72523, 7.82105, 12.33744] 12129.20700 -
channel7 25.15716 - - 3101 0.25989 0.13852 [-0.00083, 0.28255, 0.37196, 0.26786, 0.30602] [-22.1852, -26.86062, 9.72523, 7.82105, 12.33744] 12173.99872 -
channel8 2.57209 - - 3101 0.03002 0.05348 [0.00114, 0.26939, 0.35953, 0.30421, 0.26509] [-25.68655, -22.49345, 4.58795, 10.52325, 11.72295] 12114.18795 -

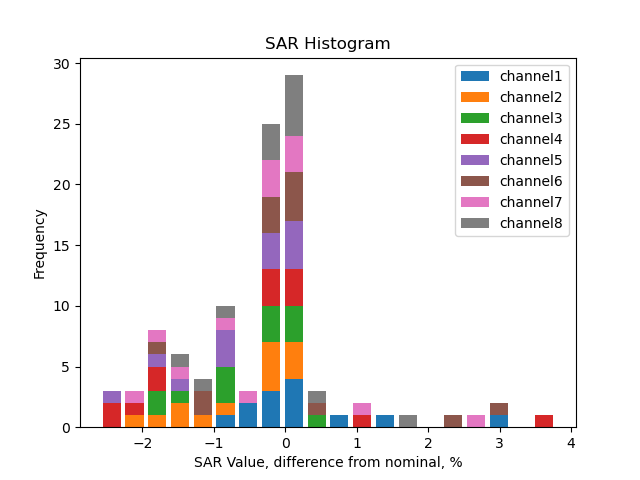

SAR calib vals

channel1 3310.0 1891.44 946.58 592.14 355.26 237.19 118.13 205.20 117.70 58.83 29.62 22.35 15.00 9.52 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.39 946.52 591.97 355.29 237.26 118.24 202.74 116.60 58.20 29.22 21.88 14.67 9.22 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.56 946.41 592.18 355.48 237.36 118.22 203.52 116.57 58.18 29.35 21.98 14.67 9.29 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1890.82 946.61 592.20 355.45 237.26 118.22 202.02 115.90 57.67 29.05 21.79 14.97 9.60 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.79 947.12 592.42 355.78 237.21 118.30 204.03 117.30 58.65 29.56 21.63 14.54 9.18 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.60 946.92 592.05 355.71 237.33 118.27 203.82 117.13 58.48 29.55 22.29 15.13 9.54 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1890.82 946.34 591.94 355.55 237.32 118.23 202.89 116.71 58.13 29.35 22.08 14.98 9.50 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.65 946.43 592.07 355.26 237.11 118.13 204.56 117.34 58.41 29.61 22.20 14.86 9.42 6.0 4.0 2.0 1.0 0.5 0.25

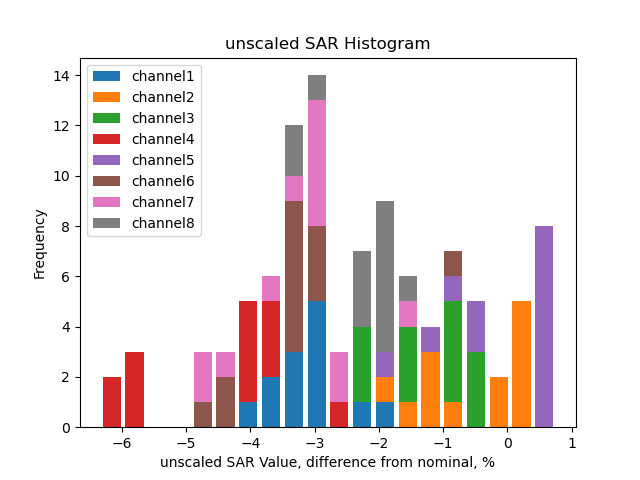

Unscaled SAR calib vals

channel1 3475.10 1985.78 993.79 621.68 372.98 249.02 124.02 215.44 123.57 61.76 31.10 23.46 15.75 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3591.35 2052.16 1026.97 642.29 385.49 257.43 128.29 219.97 126.51 63.15 31.70 23.74 15.92 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3563.31 2036.32 1018.84 637.50 382.68 255.52 127.27 219.10 125.49 62.63 31.60 23.66 15.79 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3447.20 1969.19 985.85 616.75 370.18 247.09 123.12 210.39 120.70 60.06 30.25 22.69 15.59 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3605.45 2060.65 1031.66 645.30 387.54 258.38 128.86 222.24 127.77 63.88 32.20 23.56 15.84 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3471.06 1983.64 993.00 620.86 373.02 248.88 124.02 213.74 122.83 61.33 30.99 23.37 15.87 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3483.43 1989.89 995.92 622.96 374.18 249.75 124.42 213.52 122.82 61.18 30.89 23.24 15.77 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3513.12 2007.73 1004.51 628.40 377.06 251.66 125.38 217.11 124.54 61.99 31.43 23.56 15.77 10.0 6.0 4.0 2.0 1.0 0.5 0.25

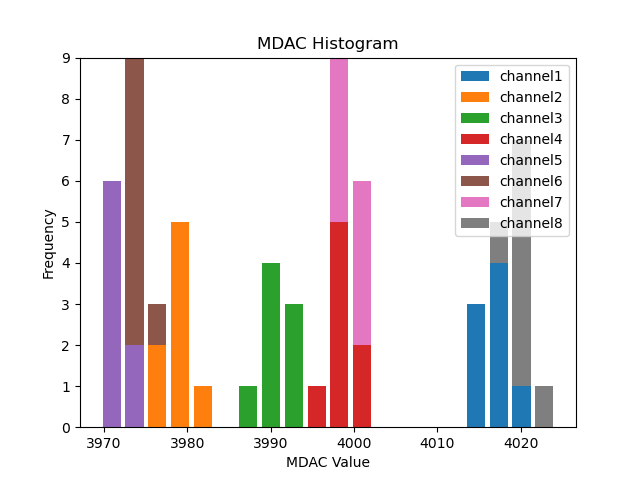

Mdac calib vals

channel1 4015.25 4018.37 4018.04 4017.79 4020.19 4018.29 4016.87 4014.64
channel2 3978.63 3980.66 3981.19 3981.21 3983.11 3981.80 3980.70 3978.78
channel3 3991.64 3992.84 3992.22 3993.13 3993.93 3992.66 3992.35 3989.47
channel4 3998.63 4001.11 4000.47 4000.32 4002.25 4000.87 4000.36 3997.64
channel5 3971.91 3972.71 3973.65 3973.10 3974.92 3973.39 3973.63 3970.90
channel6 3974.48 3975.27 3974.89 3975.68 3977.07 3975.69 3975.71 3974.50
channel7 3999.01 4001.30 4001.22 4001.17 4001.58 4000.17 4000.37 3999.06
channel8 4020.70 4022.79 4022.60 4022.63 4025.57 4022.37 4021.45 4019.69

Unscaled Mdac calib vals

channel1 -80.75 4018.37 4018.04 4017.79 4020.19 4018.29 4016.87 4014.64
channel2 -117.37 3980.66 3981.19 3981.21 3983.11 3981.80 3980.70 3978.78
channel3 -104.36 3992.84 3992.22 3993.13 3993.93 3992.66 3992.35 3989.47
channel4 -97.37 4001.11 4000.47 4000.32 4002.25 4000.87 4000.36 3997.64
channel5 -124.09 3972.71 3973.65 3973.10 3974.92 3973.39 3973.63 3970.90
channel6 -121.52 3975.27 3974.89 3975.68 3977.07 3975.69 3975.71 3974.50
channel7 -96.99 4001.30 4001.22 4001.17 4001.58 4000.17 4000.37 3999.06
channel8 -75.30 4022.79 4022.60 4022.63 4025.57 4022.37 4021.45 4019.69

(click on a plot to zoom...)

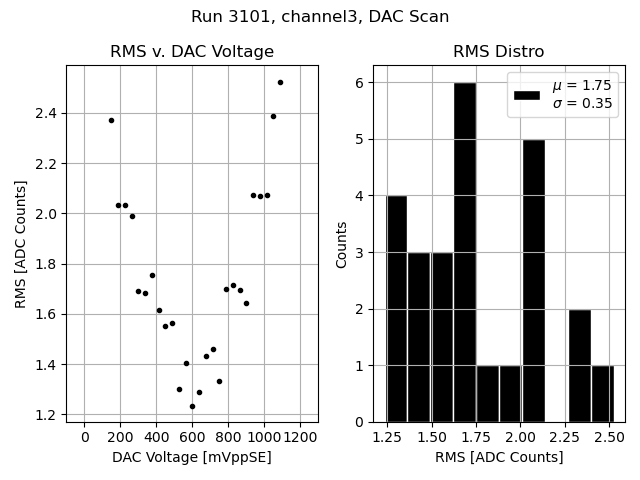

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL

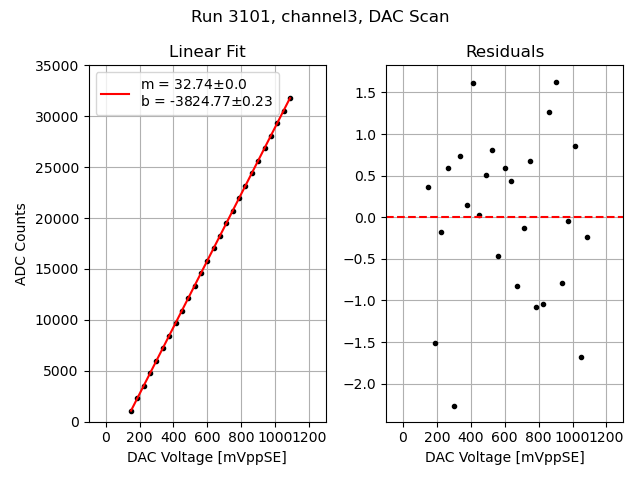

Channel 3

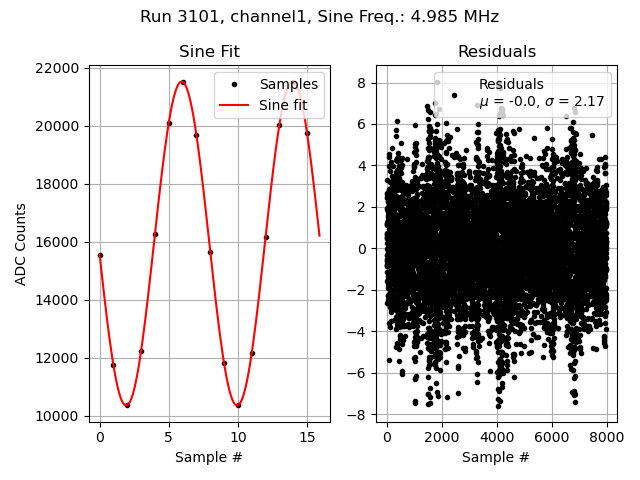

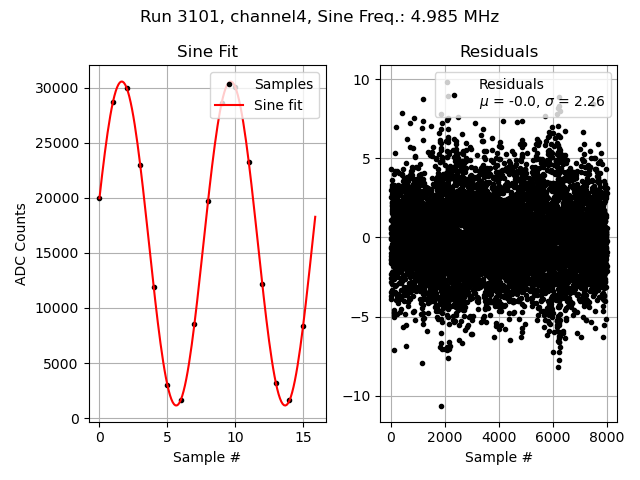

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted

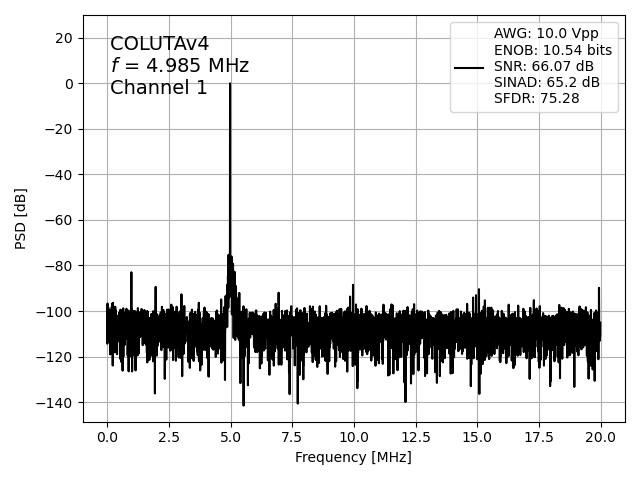

Channel 1

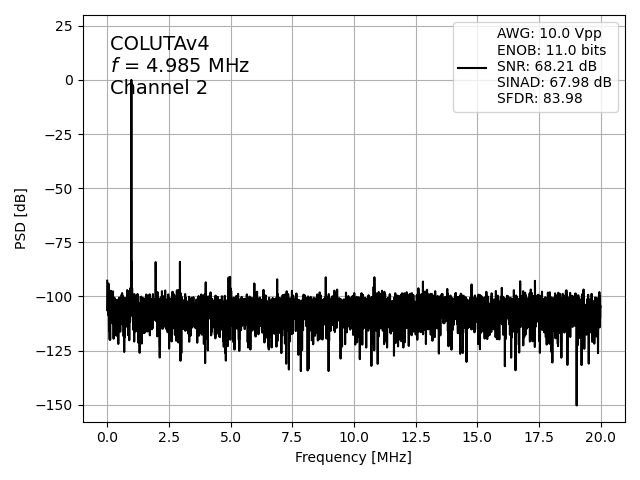

Channel 2

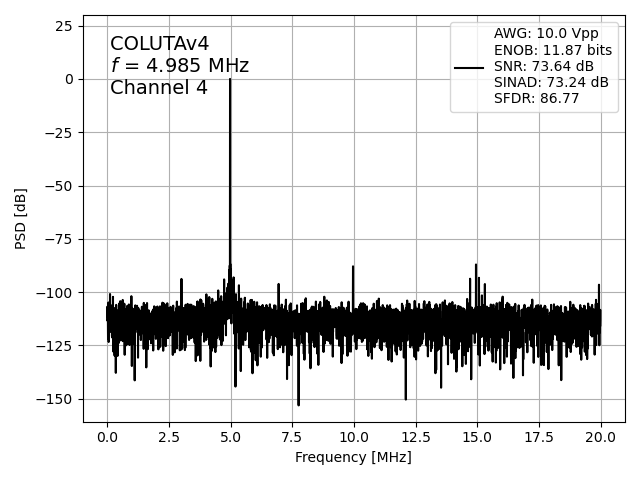

Channel 4

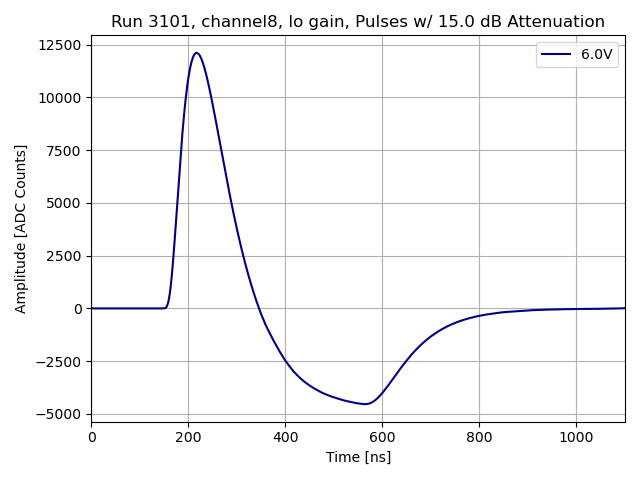

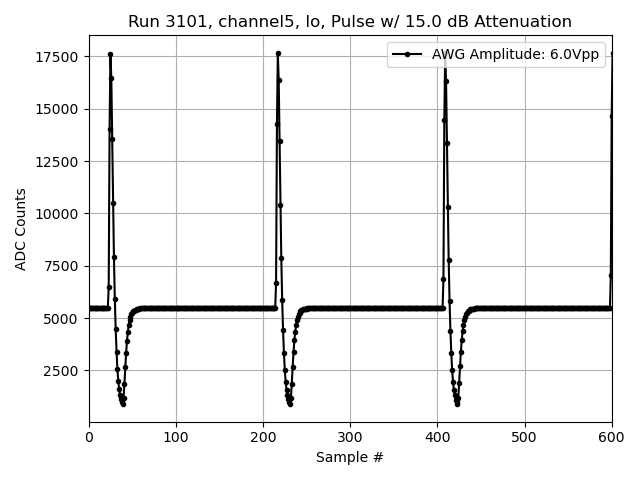

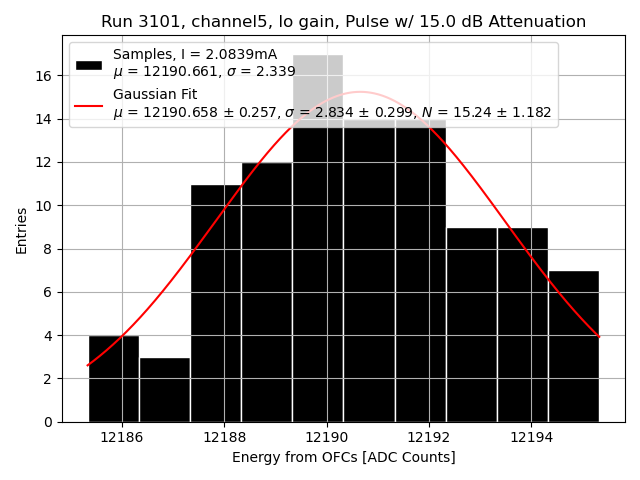

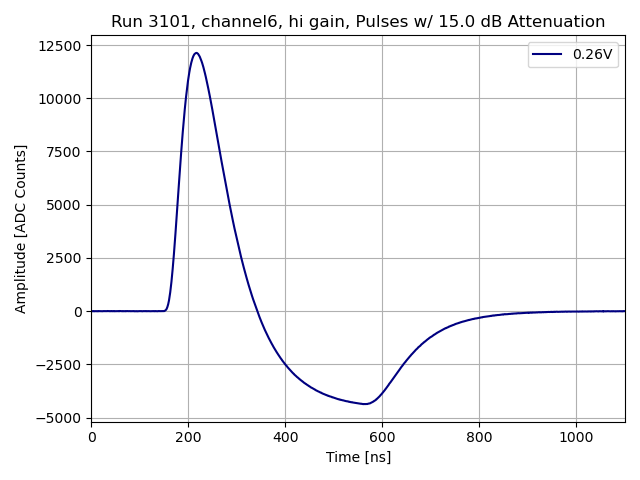

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs

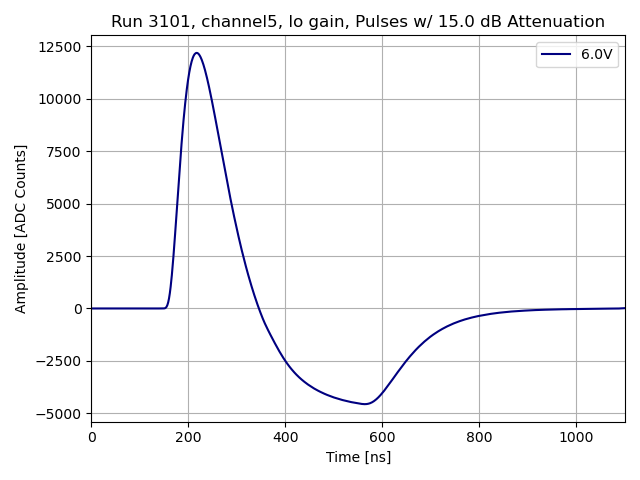

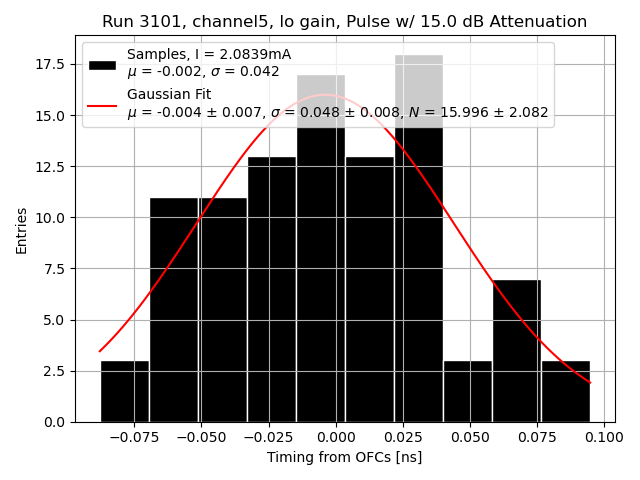

Channel 5

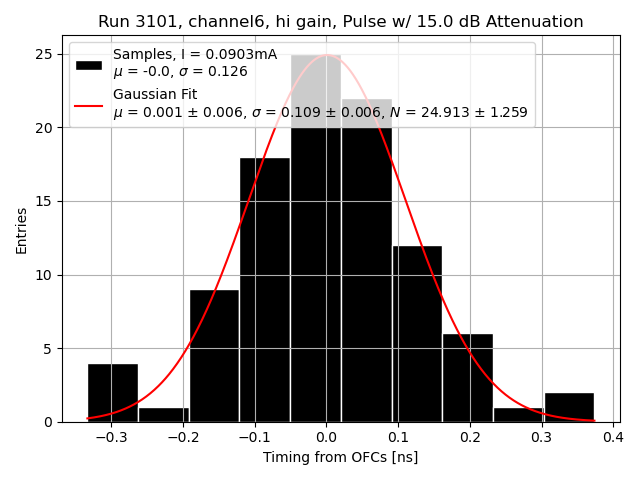

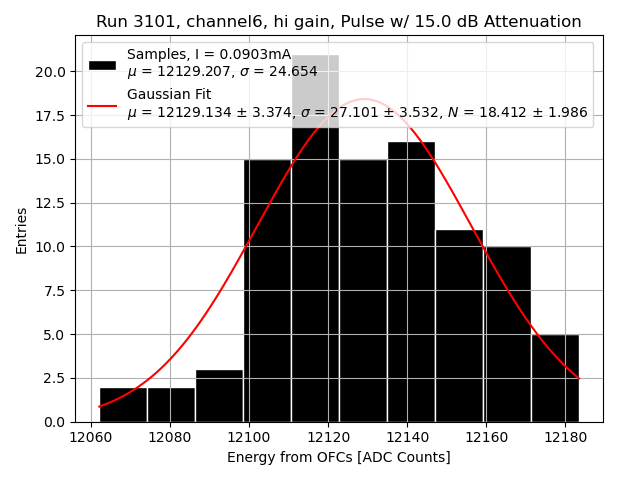

Channel 6

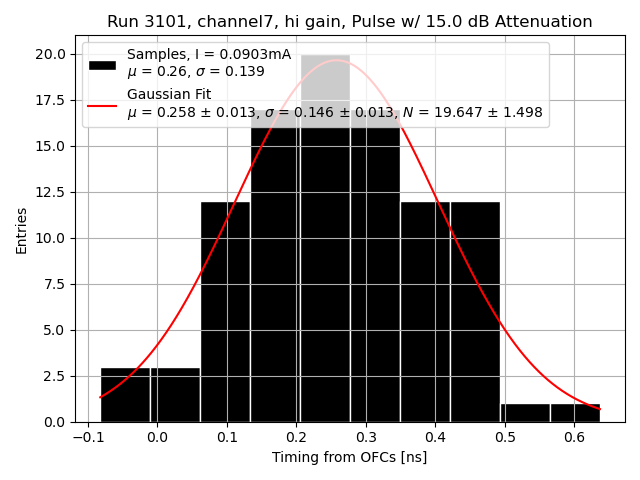

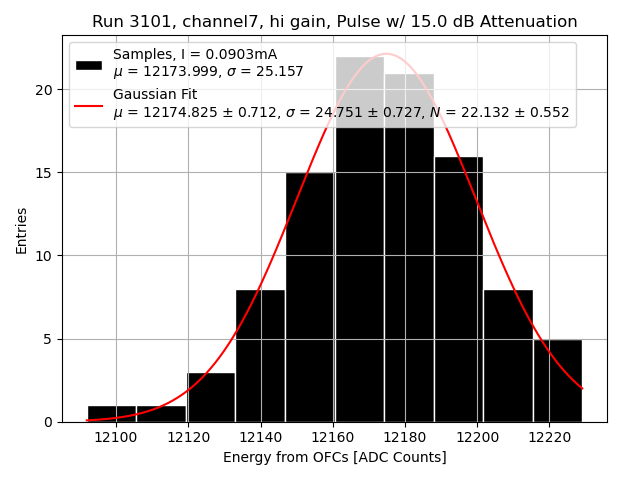

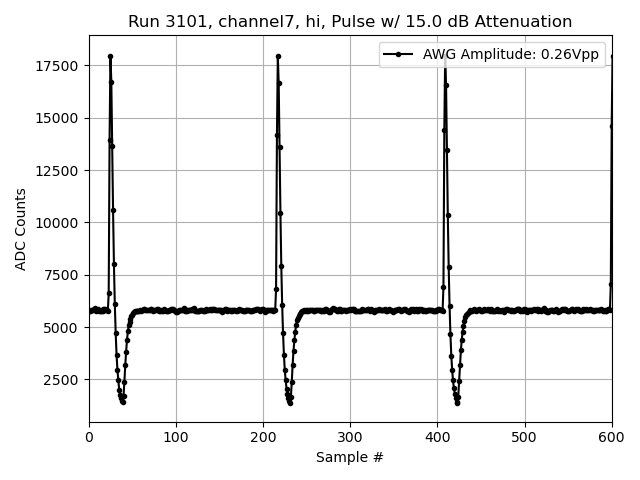

Channel 7

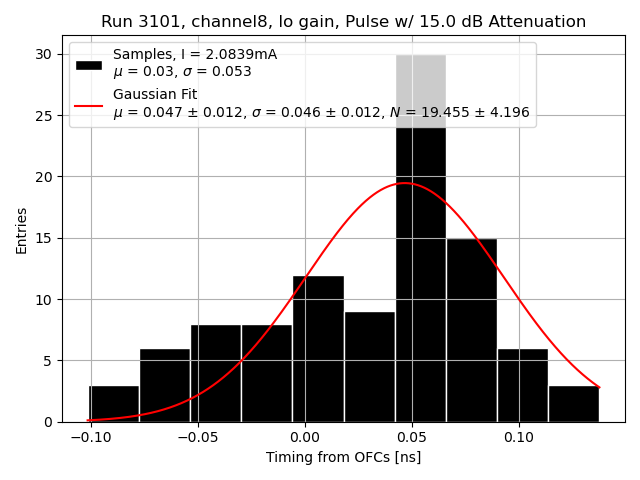

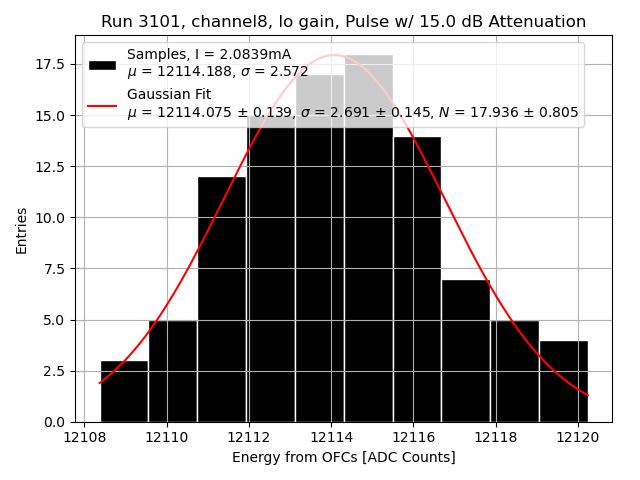

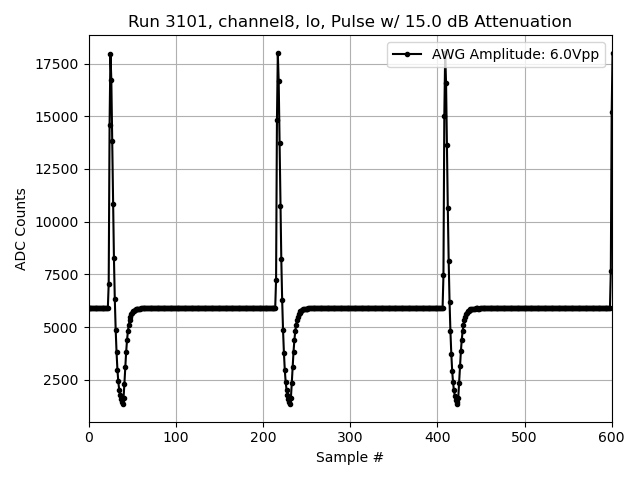

Channel 8
