Per-chip Measurements

ASIC 7

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.4890
pre 8.0 0.3015
post 4.0 2.7210
post 8.0 0.3022

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.5

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 1024 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 1024 1024 1024 0 1024 -1 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 -1 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 -1 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
lpGBT Phase Ch1 8 8 8 9 9 -1 -1 -1 9 -1 8 8 8 8 8 8
lpGBT Phase Ch2 8 8 8 9 9 -1 -1 -1 9 -1 8 8 8 8 8 8
lpGBT Phase Ch3 8 8 8 9 -1 -1 -1 -1 9 -1 8 8 8 8 8 8
lpGBT Phase Ch4 8 8 8 9 -1 -1 -1 -1 9 -1 8 8 8 8 8 8
lpGBT Phase Ch5 8 8 8 9 9 9 9 9 9 9 -1 8 8 8 8 8
lpGBT Phase Ch6 8 8 8 9 9 -1 -1 -1 9 -1 -1 8 8 8 8 8
lpGBT Phase Ch7 8 8 8 9 -1 -1 -1 -1 9 -1 -1 8 8 8 8 8
lpGBT Phase Ch8 8 8 8 9 9 9 9 9 9 9 -1 8 8 8 8 8

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
7 channel1 3103 10.543448 76.672791 65.861432 65.231559
7 channel2 3103 11.002131 83.294156 68.217961 67.992830
7 channel4 3103 11.736413 83.323235 73.081766 72.413209

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 2.66525 - - 3103 -0.00000 0.07911 [0.00711, 0.27227, 0.35625, 0.2951, 0.27807] [-26.27482, -22.29604, 5.64102, 9.98722, 11.13636] 12272.50900 -
channel6 26.69410 - - 3103 -0.00003 0.13190 [0.01908, 0.29258, 0.36398, 0.25099, 0.32508] [-25.48069, -22.83726, 10.49251, 4.50115, 13.58165] 12290.41550 -
channel7 23.58403 - - 3103 0.23429 0.11917 [0.01908, 0.29258, 0.36398, 0.25099, 0.32508] [-25.48069, -22.83726, 10.49251, 4.50115, 13.58165] 12301.77780 -
channel8 3.16955 - - 3103 -0.00981 0.05058 [0.00711, 0.27227, 0.35625, 0.2951, 0.27807] [-26.27482, -22.29604, 5.64102, 9.98722, 11.13636] 12296.43391 -

SAR calib vals

channel1 3310.0 1891.29 946.52 591.85 355.36 237.21 118.09 200.42 114.88 57.36 29.07 21.86 14.61 9.19 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.30 946.31 592.06 355.28 237.31 118.12 204.76 117.64 58.72 29.66 22.28 15.18 9.62 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.12 946.54 591.96 355.17 237.19 118.17 204.84 117.68 58.77 29.67 22.11 14.88 9.36 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.36 946.72 592.26 355.52 237.14 118.23 207.39 119.04 59.19 29.84 23.02 15.82 10.15 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1890.89 946.27 592.01 355.59 237.29 118.21 205.05 117.81 58.82 29.68 22.22 15.15 9.55 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1890.96 946.69 592.13 355.62 237.20 118.19 204.79 117.47 58.57 29.50 22.36 15.18 9.74 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.10 946.13 591.76 355.47 237.19 118.35 206.46 118.82 59.09 29.80 22.36 15.14 9.65 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.30 946.51 592.05 355.43 237.17 118.18 204.26 117.22 58.55 29.34 22.25 15.08 9.62 6.0 4.0 2.0 1.0 0.5 0.25

Unscaled SAR calib vals

channel1 3601.15 2057.65 1029.78 643.91 386.62 258.07 128.48 218.05 124.98 62.41 31.63 23.78 15.90 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3439.08 1965.06 983.21 615.15 369.13 246.56 122.73 212.75 122.23 61.01 30.82 23.15 15.77 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3536.56 2020.56 1011.33 632.48 379.48 253.43 126.26 218.86 125.73 62.79 31.70 23.62 15.90 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3261.69 1863.76 932.90 583.62 350.33 233.68 116.50 204.36 117.30 58.33 29.40 22.68 15.59 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3467.38 1980.80 991.26 620.16 372.50 248.57 123.83 214.80 123.41 61.62 31.09 23.28 15.87 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3400.06 1942.41 972.45 608.24 365.30 243.65 121.41 210.36 120.67 60.16 30.30 22.97 15.59 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3431.61 1960.58 980.89 613.50 368.53 245.90 122.70 214.05 123.19 61.26 30.89 23.18 15.70 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3439.90 1965.52 983.66 615.29 369.38 246.48 122.82 212.28 121.82 60.85 30.49 23.12 15.67 10.0 6.0 4.0 2.0 1.0 0.5 0.25

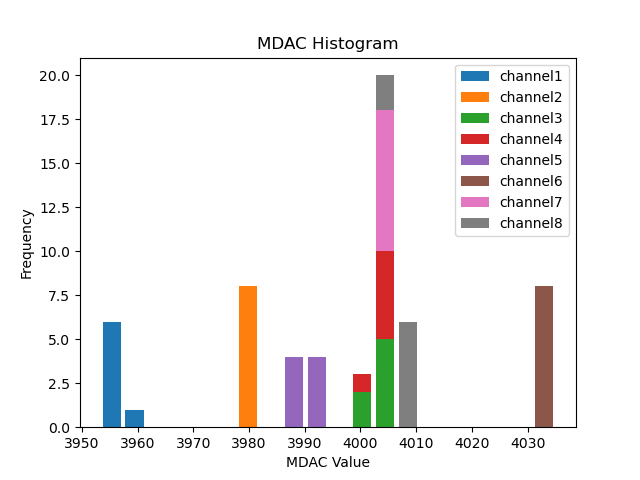

Mdac calib vals

channel1 3957.42 3958.06 3958.75 3958.34 3960.07 3958.06 3958.10 3955.34
channel2 3980.44 3982.31 3982.93 3982.36 3983.95 3981.85 3982.06 3980.00
channel3 4003.89 4004.95 4006.07 4006.01 4006.27 4004.82 4004.95 4002.47
channel4 4005.56 4006.76 4006.80 4006.76 4008.19 4006.29 4005.56 4003.36
channel5 3990.85 3992.13 3992.83 3991.51 3993.32 3991.52 3992.42 3989.94
channel6 4033.15 4035.39 4035.05 4035.65 4037.09 4035.27 4034.51 4034.09
channel7 4005.79 4008.20 4007.38 4008.41 4007.97 4006.76 4007.70 4004.44
channel8 4007.54 4011.06 4010.85 4010.49 4011.19 4009.55 4010.83 4007.17

Unscaled Mdac calib vals

channel1 -138.58 3958.06 3958.75 3958.34 3960.07 3958.06 3958.10 3955.34
channel2 -115.56 3982.31 3982.93 3982.36 3983.95 3981.85 3982.06 3980.00
channel3 -92.11 4004.95 4006.07 4006.01 4006.27 4004.82 4004.95 4002.47
channel4 -90.44 4006.76 4006.80 4006.76 4008.19 4006.29 4005.56 4003.36
channel5 -105.15 3992.13 3992.83 3991.51 3993.32 3991.52 3992.42 3989.94
channel6 -62.85 4035.39 4035.05 4035.65 4037.09 4035.27 4034.51 4034.09
channel7 -90.21 4008.20 4007.38 4008.41 4007.97 4006.76 4007.70 4004.44
channel8 -88.46 4011.06 4010.85 4010.49 4011.19 4009.55 4010.83 4007.17

(click on a plot to zoom...)

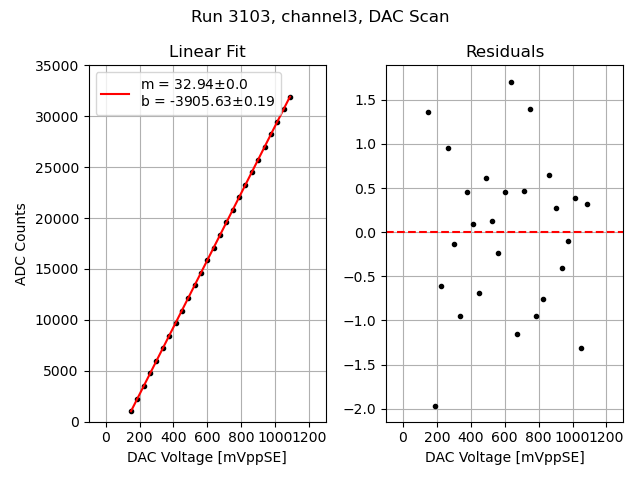

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

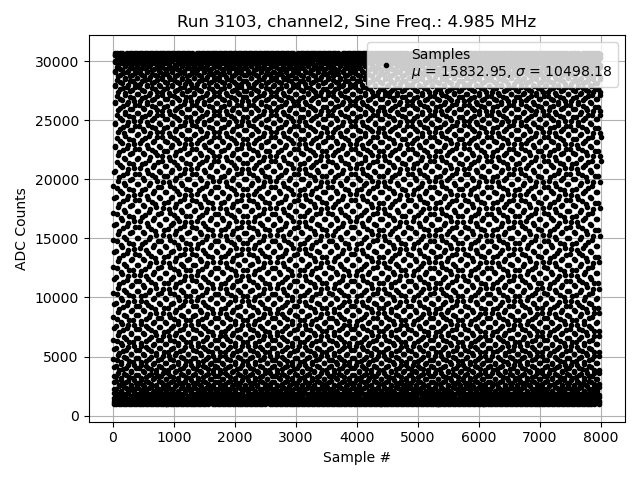

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

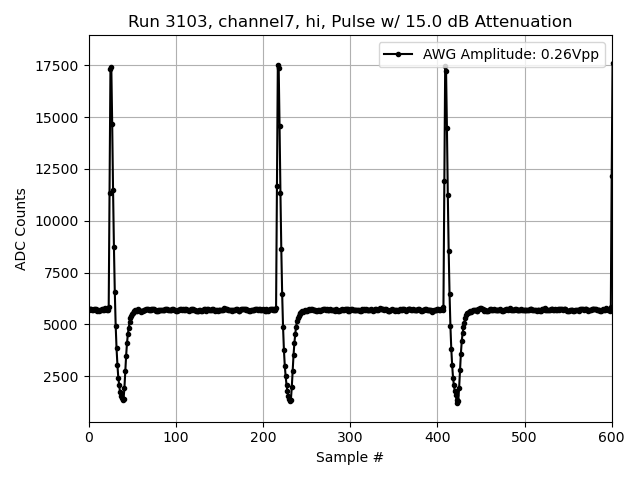

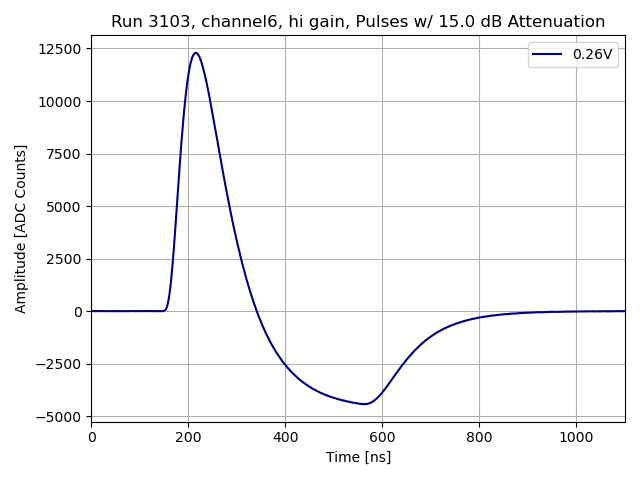

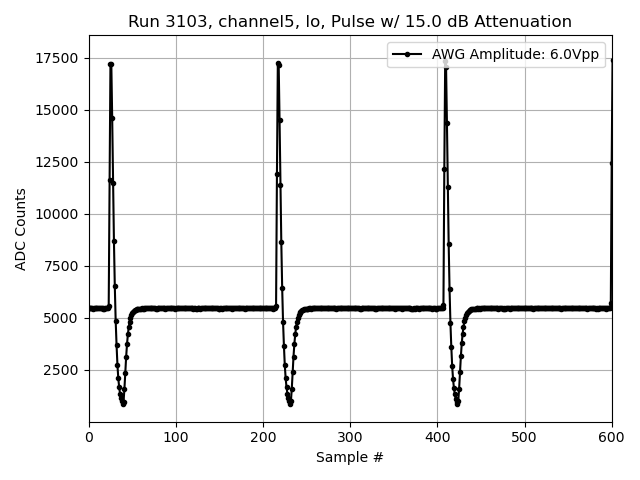

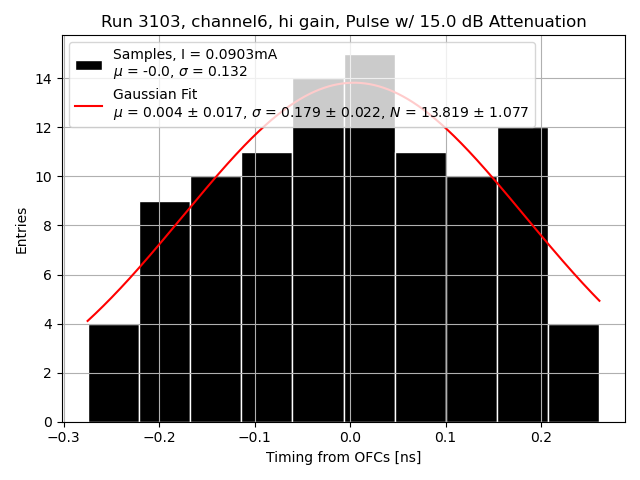

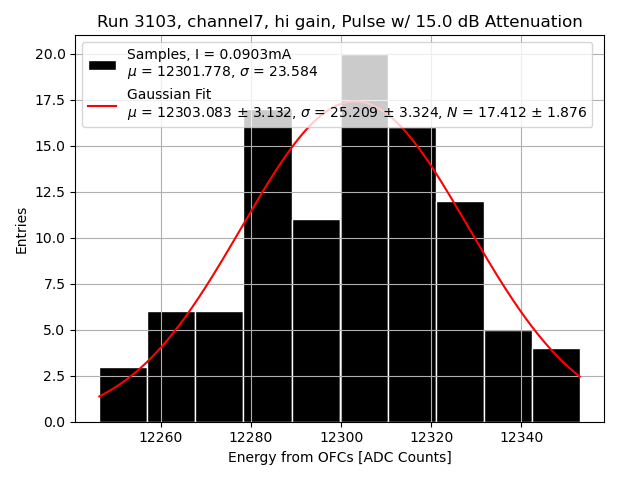

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
Channel 5
Channel 6
Channel 7
Channel 8
