GAB to TFW Cabling
updated: 05-Apr-04
Index

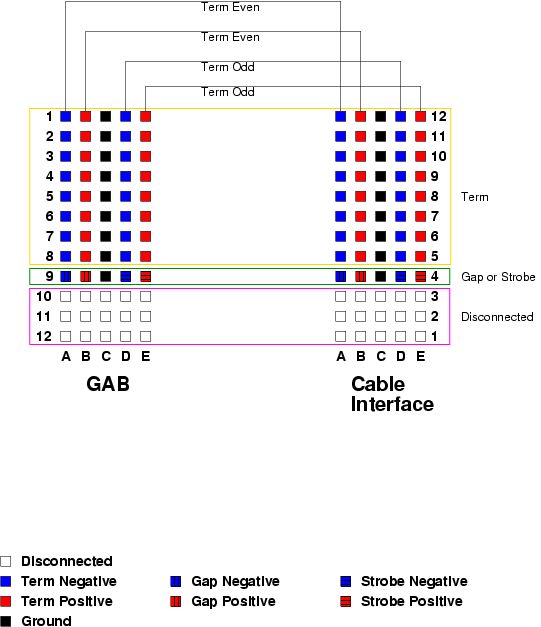

Pinout of Connector on GAB & Backplane
Signal Definitions for GAB Output Connector
| GAB pin |
Cable Interface |
Signal |
Polarity |
| A1 | A12 | Term_0 | Inv |
| A2 | A11 | Term_2 | Inv |
| A3 | A10 | Term_4 | Inv |
| A4 | A9 | Term_6 | Inv |
| A5 | A8 | Term_8 | Inv |
| A6 | A7 | Term_10 | Inv |
| A7 | A6 | Term_12 | Inv |
| A8 | A5 | Term_14 | Inv |
| A9 | A4 | Gap | Inv |
| A10 | A3 | | |
| A11 | A2 | | |
| A12 | A1 | | |
| |
| B1 | B12 | Term_0 | Non_Inv |
| B2 | B11 | Term_2 | Non_Inv |
| B3 | B10 | Term_4 | Non_Inv |
| B4 | B9 | Term_6 | Non_Inv |
| B5 | B8 | Term_8 | Non_Inv |
| B6 | B7 | Term_10 | Non_Inv |
| B7 | B6 | Term_12 | Non_Inv |
| B8 | B5 | Term_14 | Non_Inv |
| B9 | B4 | Gap | Non_Inv |
| B10 | B3 | | |
| B11 | B2 | | |
| B12 | B1 | | |
| |
| C1 | C12 | Gnd | |
| C2 | C11 | Gnd | |
| C3 | C10 | Gnd | |
| C4 | C9 | Gnd | |
| C5 | C8 | Gnd | |
| C6 | C7 | Gnd | |
| C7 | C6 | Gnd | |
| C8 | C5 | Gnd | |
| C9 | C4 | Gnd | |
| C10 | C3 | Gnd | |
| C11 | C2 | Gnd | |
| C12 | C1 | Gnd | |
| |
| D1 | D12 | Term_1 | Inv |
| D2 | D11 | Term_3 | Inv |
| D3 | D10 | Term_5 | Inv |
| D4 | D9 | Term_7 | Inv |
| D5 | D8 | Term_9 | Inv |
| D6 | D7 | Term_11 | Inv |
| D7 | D6 | Term_13 | Inv |
| D8 | D5 | Term_15 | Inv |
| D9 | D4 | Strobe | Inv |
| D10 | D3 | | |
| D11 | D2 | | |
| D12 | D1 | | |
| |
| E1 | E12 | Term_1 | Non_Inv |
| E2 | E11 | Term_3 | Non_Inv |
| E3 | E10 | Term_5 | Non_Inv |
| E4 | E9 | Term_7 | Non_Inv |
| E5 | E8 | Term_9 | Non_Inv |
| E6 | E7 | Term_11 | Non_Inv |
| E7 | E6 | Term_13 | Non_Inv |
| E8 | E5 | Term_15 | Non_Inv |
| E9 | E4 | Strobe | Non_Inv |
| E10 | E3 | | |
| E11 | E2 | | |
| E12 | E1 | | |
